BEDIENUNGSANLEITUNG DWFPSC4570M Tripp Lite

Hochformat- Wandbefestigung für Flachbildschirm (mit Sicherheitsvorrichtung)

Modell: DWFPSC4570M

ACHTUNG: DAS ANGEGEBENE MAXIMALGEWICHT DARF NICHT ÜBERSCHRITTEN WERDEN. EINE ÜBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBLICHEN SACHSCHÄDEN FÜHREN!

200 × 200 / 300 × 300

200×400/400×400

400×600

English 1 • Español 14 • Français 27 • Русский 40

TRIPP·LITE

Copyright © 2019 Tripp Lite. Alle Rechte vorbehalten.

HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Installation und Montage beginnen.

WARNUNG

- Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in diesem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie bitte www.tripplite.com/support.

- Diese Halterung sollte ausschließlich wie in diesem Handbuch angegeben eingebaut und verwendet werden. Die unsachgemäße Installation dieses Produkts kann zu Schäden und schweren Verletzungen führen.

- Dieses Produkt darf nur von einer Person mit guten Montagefähigkeiten und Grunderfahrung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.

- Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.

- Stellen Sie bei der Montage an Holzwandbalken sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.

- Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.

- Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen können die Schrauben beschädigt werden, wodurch die Haltekraft stark reduziert wird.

- Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieses Produktes im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Komponentenliste

WICHTIG: Vergewissern Sie sich, dass alle in der Komponentenliste aufgeführten Teile vorhanden sind, ehe Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.tripplite.com/support.

Vertikale Wandplatte (2 x)

Sicherheitsbalken (x1)

Schraube M5 x 8 (8 x) Libelle (1 x) Kombischloss (x1)

Paket M

Schraube M5 x 14 (4 x)

Schraube M6 x 14 (4 x)

Schraube M8 x 20 (4 x)

Schraube M6 x 30 (4 x)

Schraube M8 x 30 (4 x)

Beilagscheibe (4 x)

Kleiner Abstandhalter (8 x)

Großer Abstandhalter (8 x)

Paket W

Verankerungsbolzen (x6)

Betonbolzen (x6)

D6 Beilagscheibe (x6)

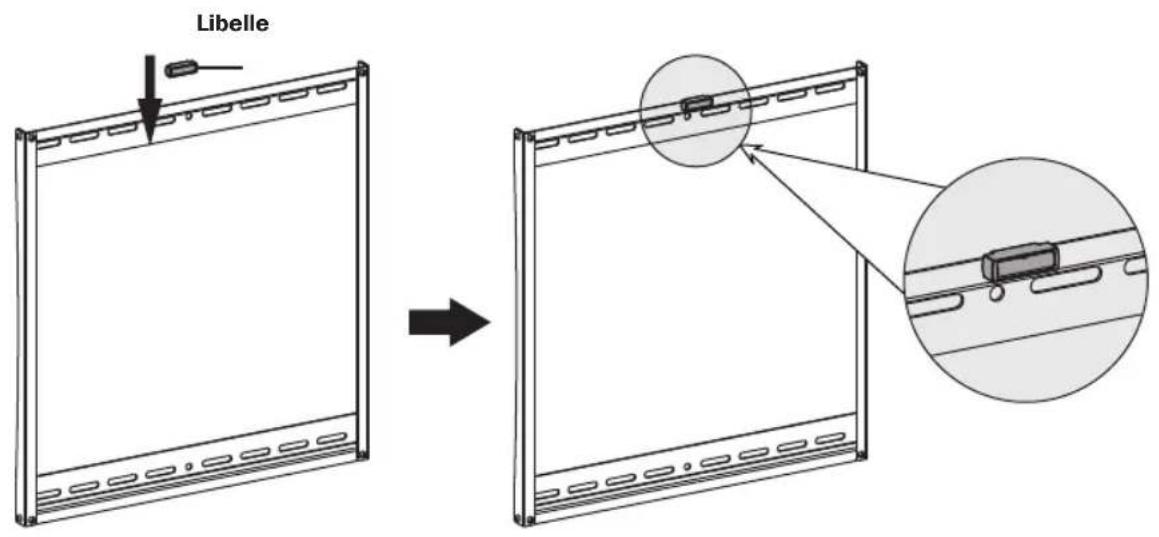

1. Montage der Wandplatte

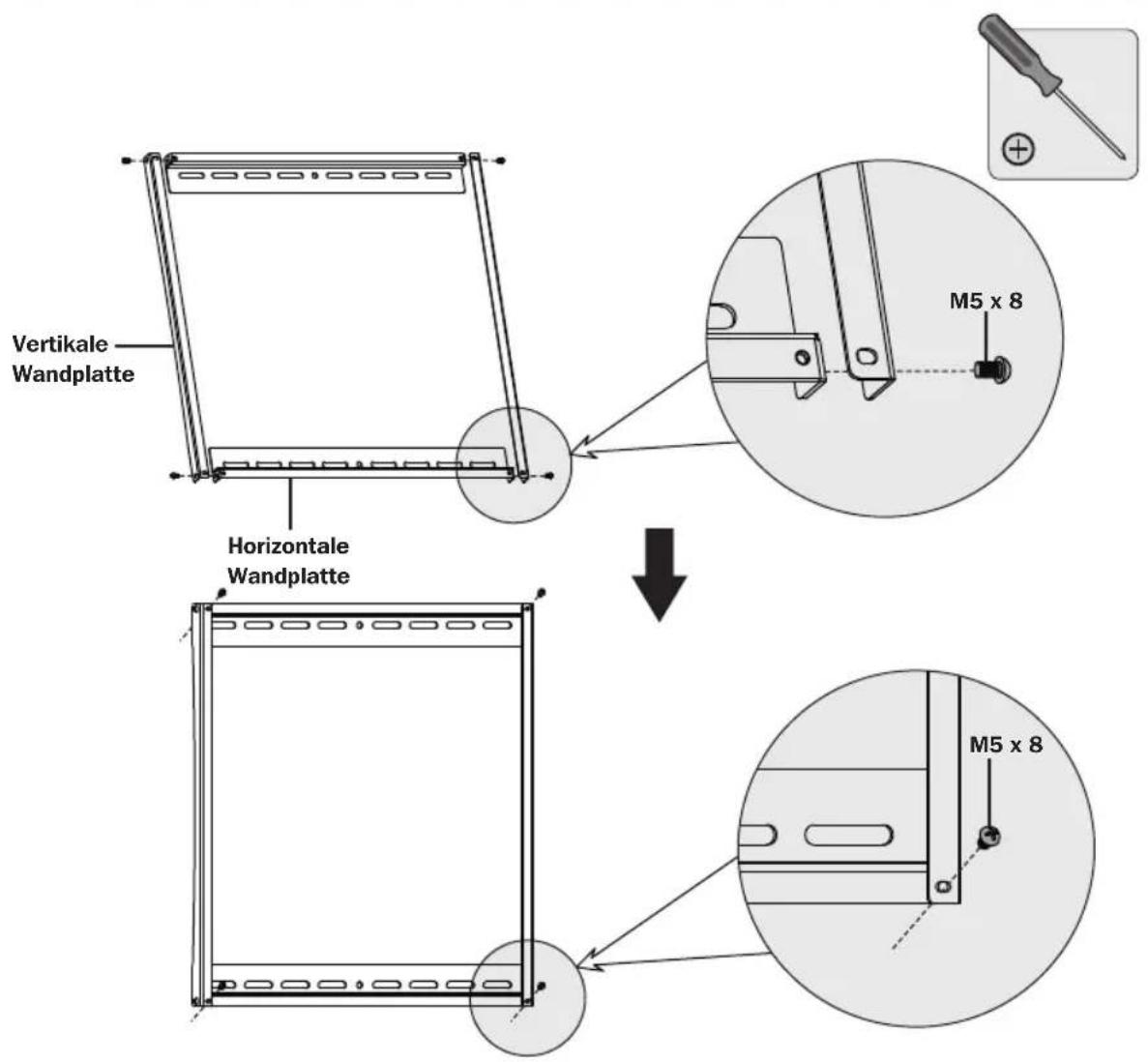

Vertikale Wandplatte Horizontale Wandplatte M5 x 8 M5 x 8

Befestigen Sie die vertikalen Wandplatten mit den entsprechenden Schrauben an den horizontalen Wandplatten. Ziehen Sie alle Schrauben mit einem passenden Schraubendreher fest.

Libelle

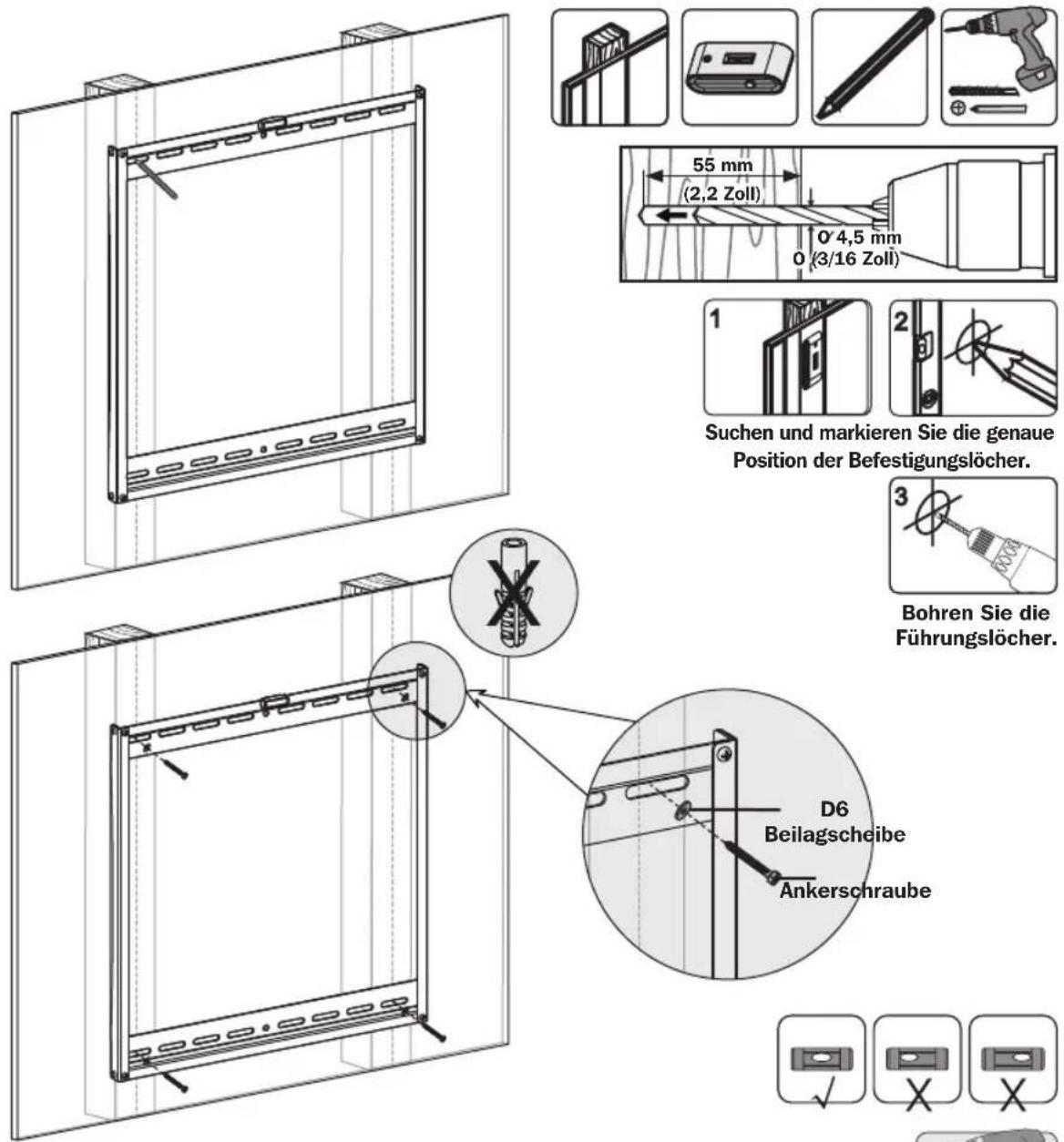

2a. Befestigen am Holzwandbalken

Schrauben Sie die montierte Wandplatte an der Wand fest.

ACHTUNG

• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Für andere Befestigungsarten muss das Material vom Monteur bereitgestellt werden.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.

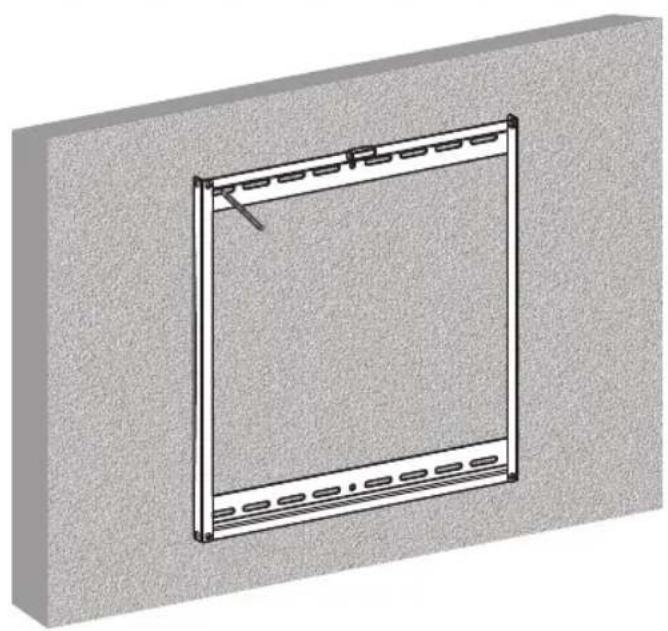

2b. Montage an Backstein oder Beton

Suchen und markieren Sie die genaue Position der

Bohren Sie die Führungslöcher.

Befestigungslöcher.

Betonbolzen D6 Beilagscheibe Ankerschraube Schrauben Sie

Schrauben Sie die montierte Wandplatte an der Wand fest.

ACHTUNG

• Vergewissern Sie sich bei einer Montage der Wandhalterung an Betonmauerwerk (auch Betonschalstein genannt), dass der eigentliche Beton mindestens eine Stärke von 1-3/8 Zoll (35 mm) für die Befestigung des Betonankers bietet. NICHT IN MÖRTELFUGEN BOHREN! Achten Sie darauf, die montierte Wandhalterungsplatte mit den beiliegenden Verankerungen, D6 Beilagscheiben und Verankerungsbolzen an den massiven Teilen der Blöcke zu montieren. Die massiven Teile befinden sich in der Regel von jedem Blockende aus 25 mm (1") zur Mitte hin. Wir empfehlen beim Bohren des Loches die Verwendung einer elektrischen Bohrmaschine auf geringer Stufe, anstatt einer Schlagbohrmaschine, um zu vermeiden, dass beim Eintritt in einen Hohlraum die Rückseite des Bohrloches einbricht.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.

3. Montage der Adapterwinkel

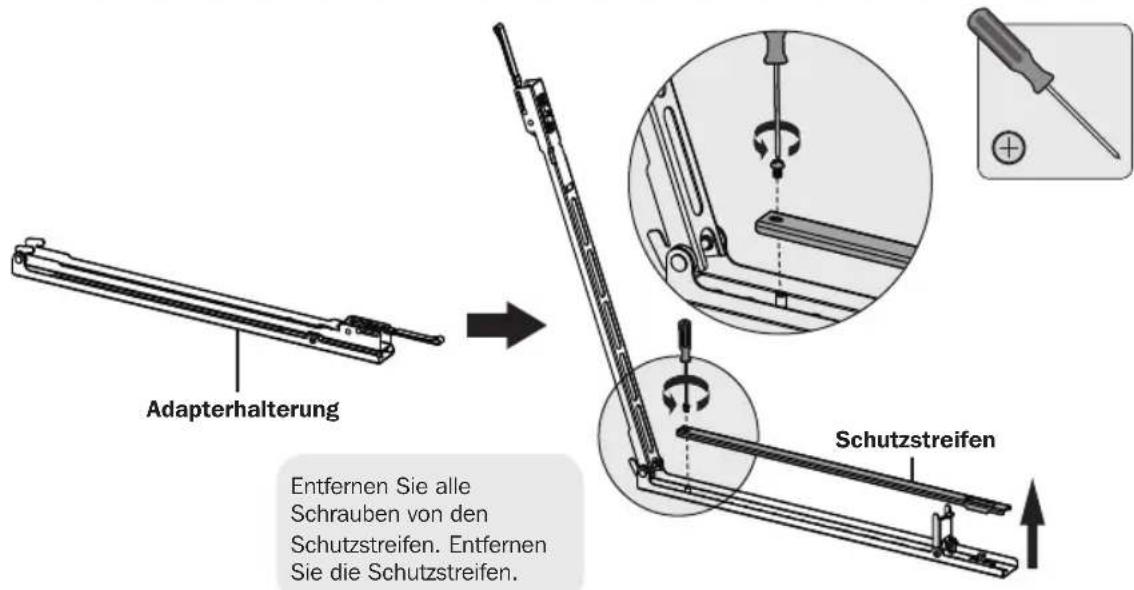

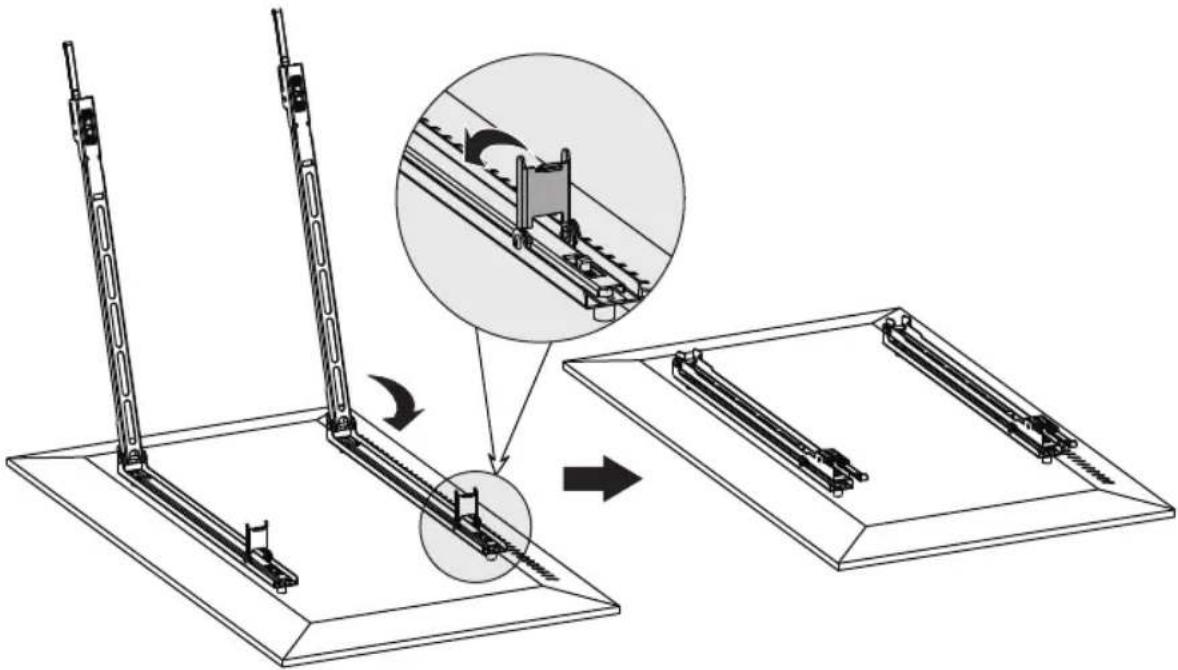

Adapterhalterung Entfernen Sie alle Schrauben von den Schutzstreifen. Entfernen Sie die Schutzstreifen. Schutzstreifen

3a. Für flache Hinterfolien

M5 x 14 M6 x 14 M8 x 20 Beilagscheibe

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

• Positionieren Sie die Adapterhalterungen so nah wie möglich an der Mitte des Bildschirms.
• Schrauben Sie die Adapterhalterungen am Bildschirm fest.

Ziehen Sie alle Schrauben gut fest.

Ziehen Sie sie aber nicht zu fest an.

3. Montage der Adapterwinkel

3b. Bei vorstehender oder eingelassener rückwärtiger Abschirmung

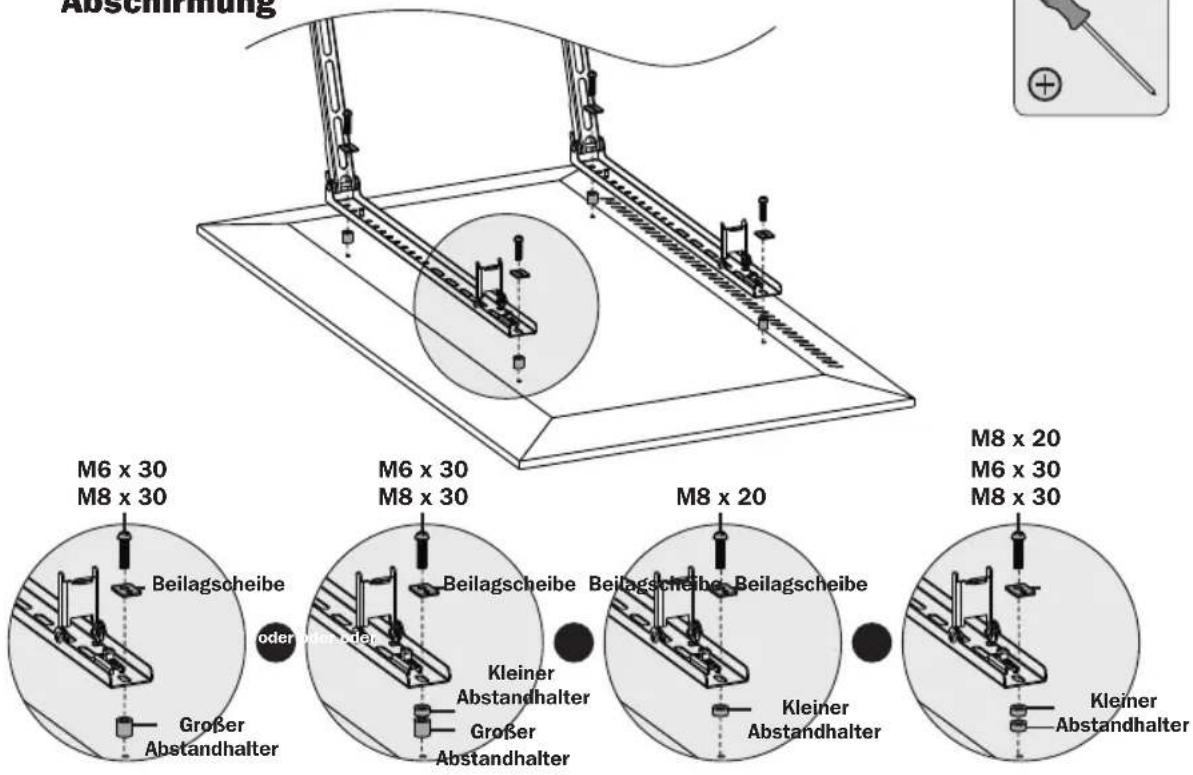

Abschreibung M6 x 30 M8 x 30 Beilagscheibe M6 x 30 M8 x 30 odener Abstandalter Großer Abstandhalter Beilagscheibe M8 x 20 Beilagscheibe M8 x 20 Kleiner Abstandhalter Graßer Abstandhalter Kleiner Abstandhalter Kleiner Abstandhalter

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

• Positionieren Sie die Adapterhalterungen so nah wie möglich an der Mitte des Bildschirms.
• Schrauben Sie die Adapterhalterungen am Bildschirm fest.

Ziehen Sie alle Schrauben gut fest. Ziehen Sie sie aber nicht zu fest an.

3. Montage der Adapterwinkel

3b. Bei vorstehender oder eingelassener rückwärtiger Abschirmung (Fortsetzung)

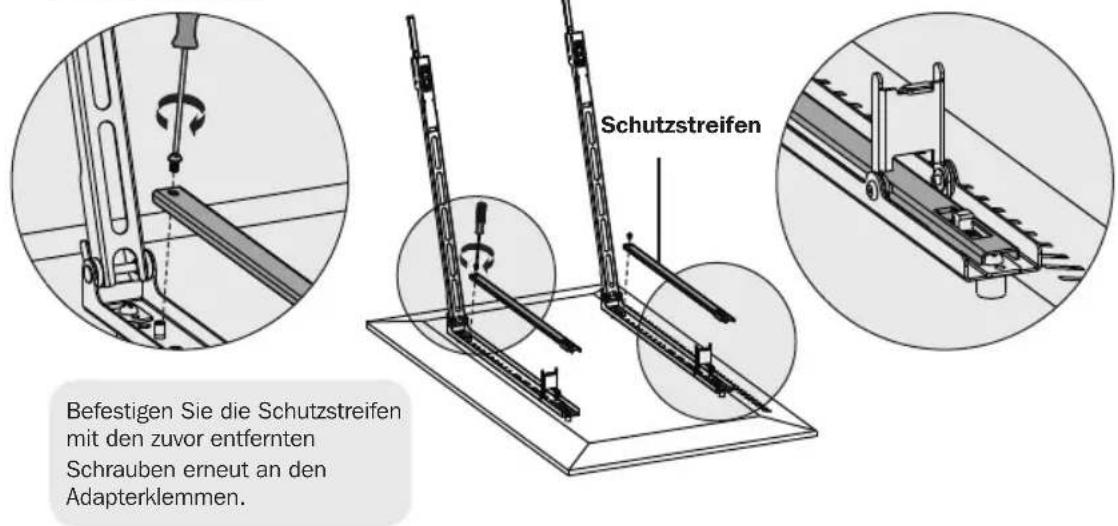

Schutzstreifen Befestigen Sie die Schutzstreifen mit den zuvor entfernten Schrauben erneut an den Adapterklemmen.

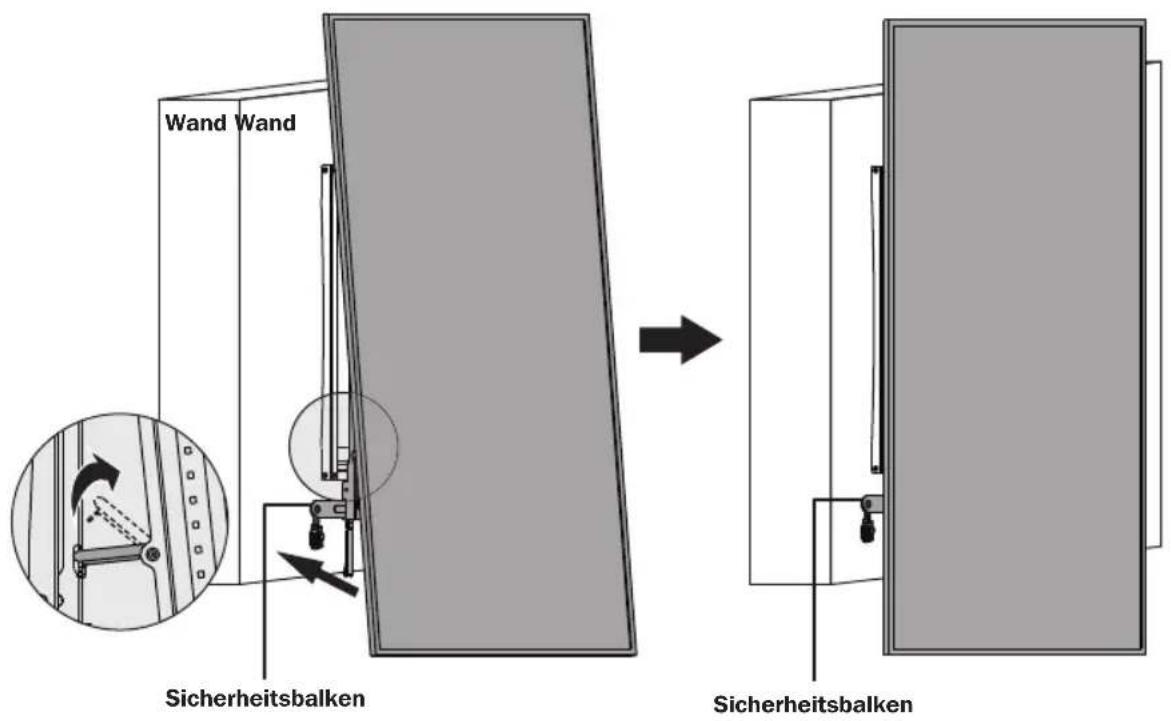

1. Den Bildschirm in die Wandplatte einhängen


Wand Heben Sie mit Hilfe einer weiteren Person oder eines Hebegerätes den Bildschirm mit den daran befestigten Adapterwinkeln über die montierte Wandplatte und haken Sie ihn ein. Wand Wand Stellen Sie sicher, dass die Klemme richtig eingehängt ist und die Sicherungsspangen sicher befestigt sind, bevor Sie den Bildschirm loslassen. Wand Wand Öffnen Sie die Ständer, damit sie den Bildschirm halten.

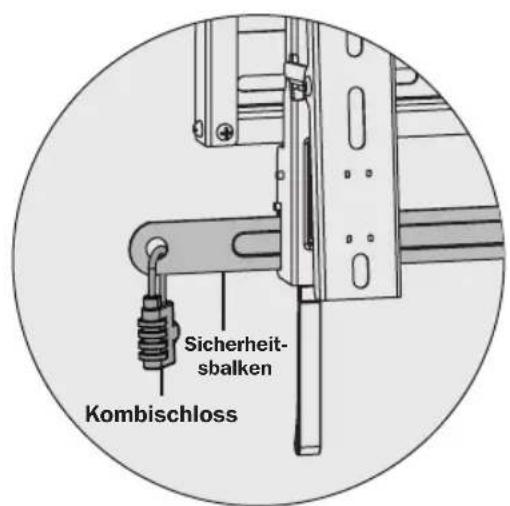

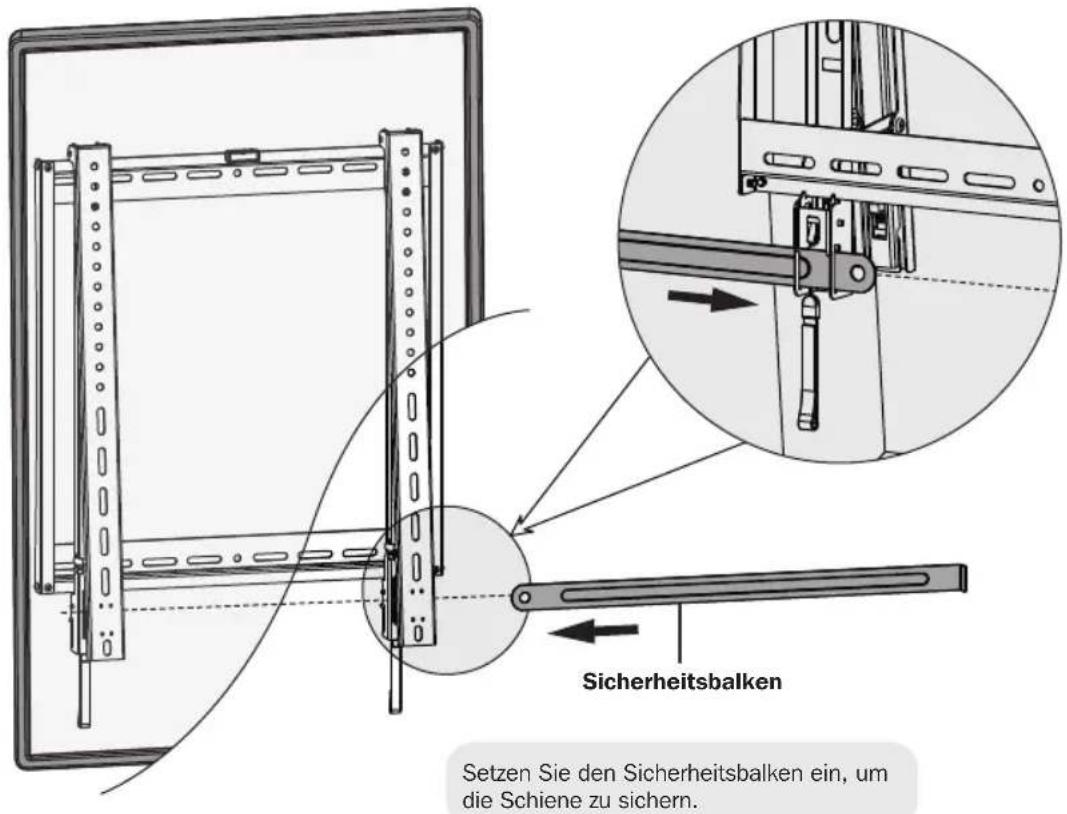

5. Schieben Sie den Sicherheitsbalken durch die Montagewinkel und bringen Sie zur Sicherung das Kombischloss an

Sicherheitsbalken Setzen Sie den Sicherheitsbalken ein, um die Schiene zu sichern.

Sicherheit- sbalken Kombischloss

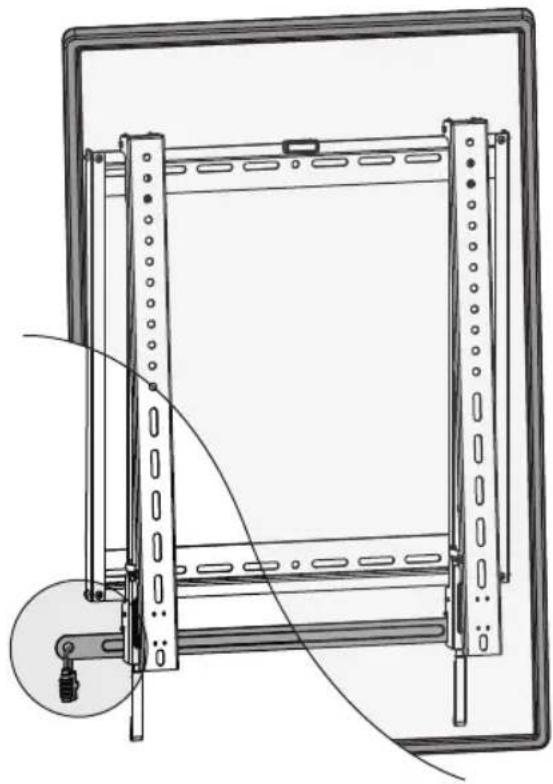

1. Schieben Sie den Sicherheitsbalken durch die Montagewinkel und bringen Sie zur Sicherung das Kombischloss an


Wand Wand Sicherheitsbalken Sicherheitsbalken

Klappen Sie die Ständer nach abgeschlossener Installation des Sicherheitsbalkens ein.

6. Abnehmen des Bildschirms

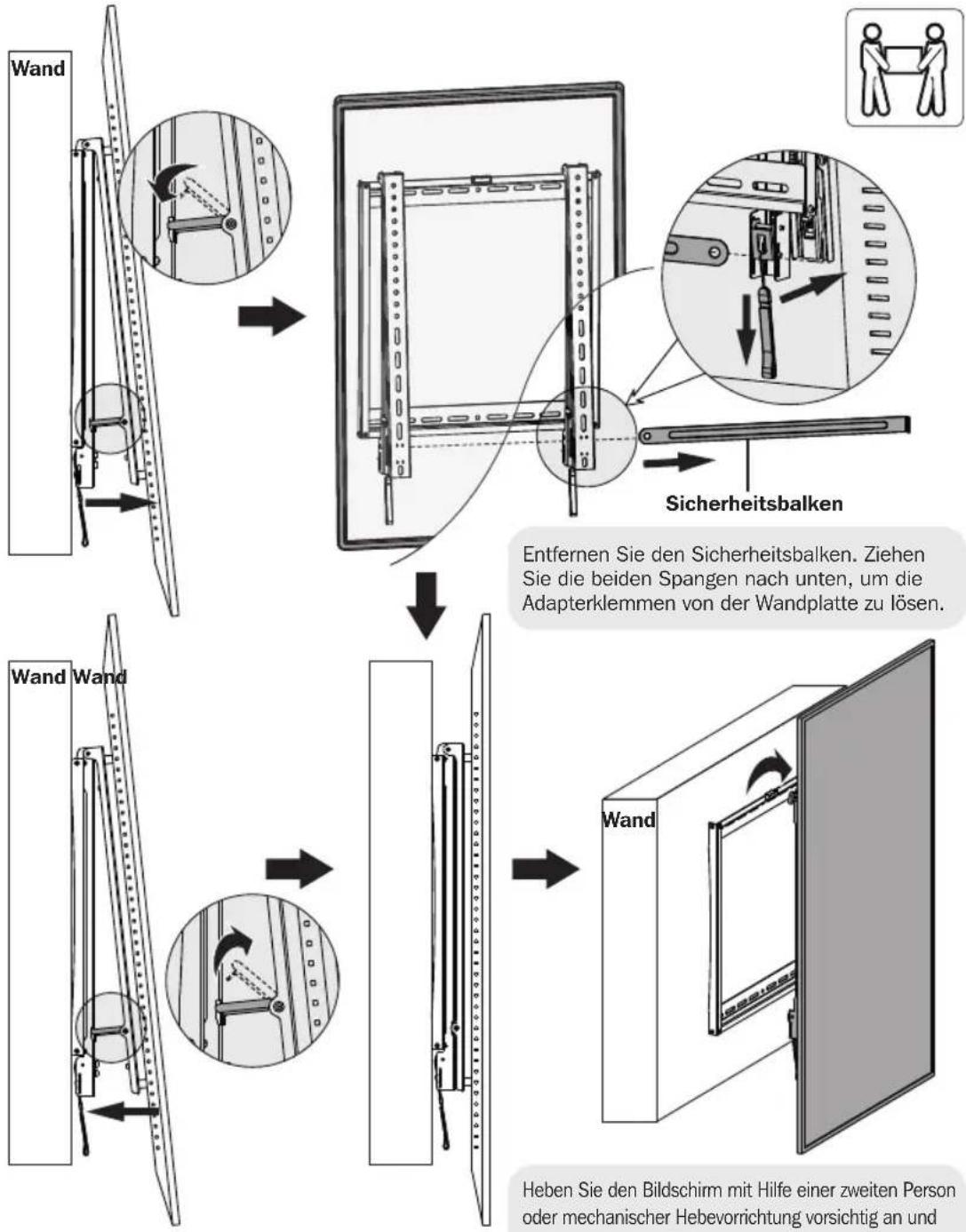

Wand Entfernen Sie den Sicherheitsbalken. Ziehen Sie die beiden Spangen nach unten, um die Adapterklemmen von der Wandplatte zu lösen. Wand Wand Wand Heben Sie den Bildschirm mit Hilfe einer zweiten Person oder mechanischer Hebevorrichtung vorsichtig an und und Sicherheitsbalken Wand

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist.
• Weitere Informationen erhalten Sie über www.tripplite.com/support.
