MANUAL DE USUARIO DWFPSC4570M Tripp Lite

Manual del Propietario

Soporte de Pared Vertical Fijo de Panel Plano (Con Seguridad)

Modelo: DWFPSC4570M

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD MÁXIMA DE LA CARGA INDICADA. ¡PUEDEN OCURRIR LESIONES SEVERAS O DAÑOS A LA PROPIEDAD!

200 x 200 / 300 x 300

200 × 400 / 400 × 400

400 × 600

English 1 • Français 27 • Русский 40 • Deutsch 53

TRIPP·LITE

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

NOTA: Lea completo todo el manual de instrucciones antes de iniciar la instalación y ensamble.

ADVERTENCIA

- No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene cualquier pregunta con respecto a cualquiera de las instrucciones o advertencias, visite www.triplite.com/support.

- Este soporte de instalación fue diseñado para ser instalado y utilizado SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.

- Este producto debe ser instalado únicamente por alguien con una buena habilidad mecánica, experiencia básica de construcción y un entendimiento completo de este manual de instrucciones.

- Cerciórese que la superficie de instalación pueda soportar con seguridad la carga combinada de todo el equipo, hardware y componentes instalados.

- Si se instala en paredes con travesaños de madera, cerciórese que los tornillos de instalación estén anclados en el centro de los travesaños. Es muy recomendable usar un detector de vigas y travesaños.

- Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.

- Apriete los tornillos firmemente pero no en exceso. Apretar excesivamente puede dañar los componentes, reduciendo severamente su capacidad de soporte.

- Este producto está diseñado para usarse sólo en interiores. Usar este producto en exteriores podría derivar en fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resultara defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Accesorios y Partes Incluidas en el Empaque

IMPORTANTE: Antes de instalar, cerciórese de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes. Si faltase cualquier parte o estuviese dañada, visite www.triplite.com/support para solicitar servicio.

Barra de Seguridad (x1)

Soporte Adaptador (x2)

Tornillo M5 x 8 (x8) Nivel de Burbuja (x1) Candado de

Combinación (x1)

Paquete M

Tornillo M5 x 14 (x4)

Tornillo M6 x 14 (x4)

Tornillo M8 x 20 (x4)

Tornillo M6 x 30 (x4)

Tornillo M8 x 30 (x4)

Arandela (x4)

Espaciador Pequeño (x8)

Espaciador Grande (x8)

Paquete W

Tornillo de Anclaje (x6)

Taquete (x6)

Arandela D6 (x6)

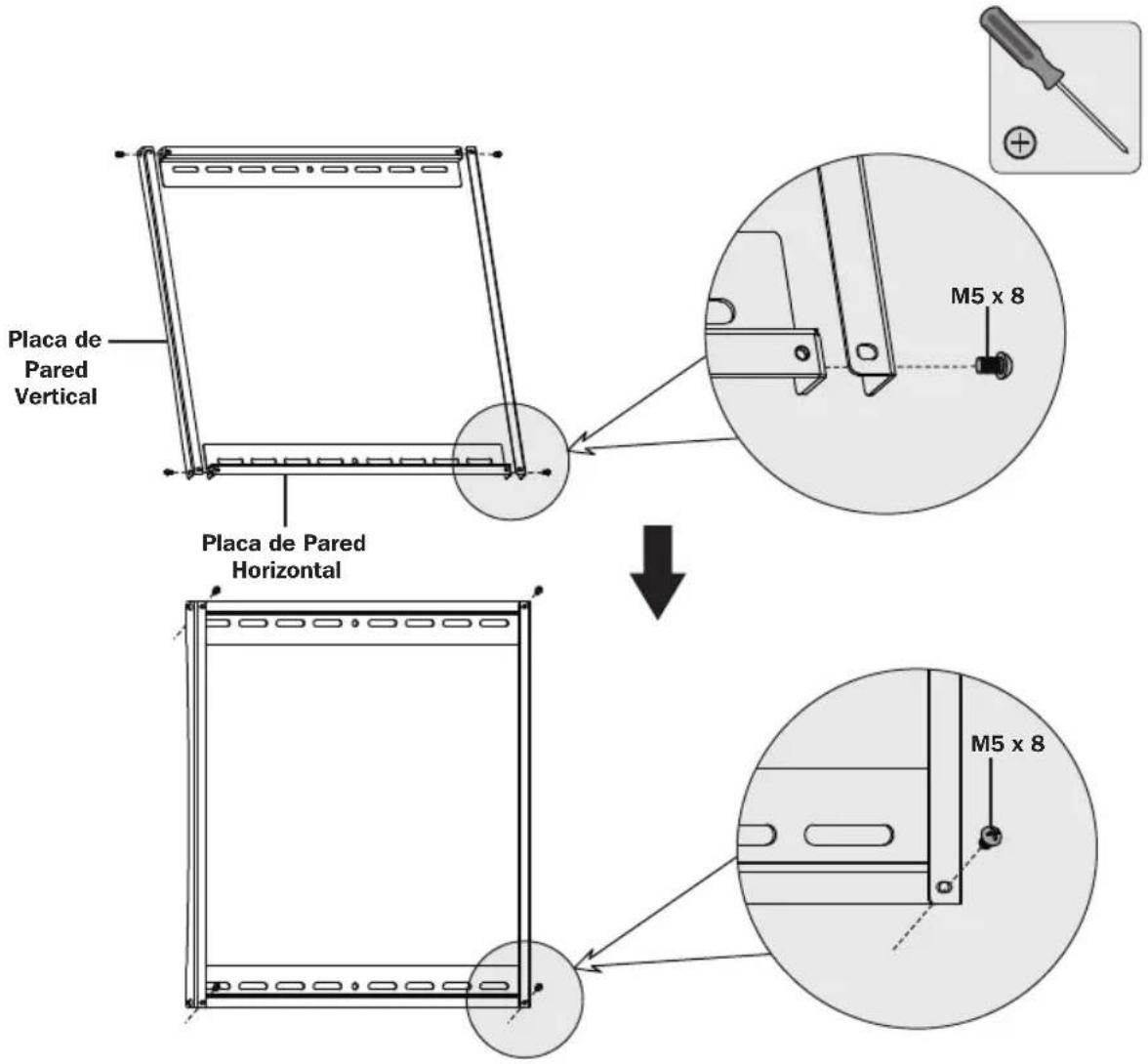

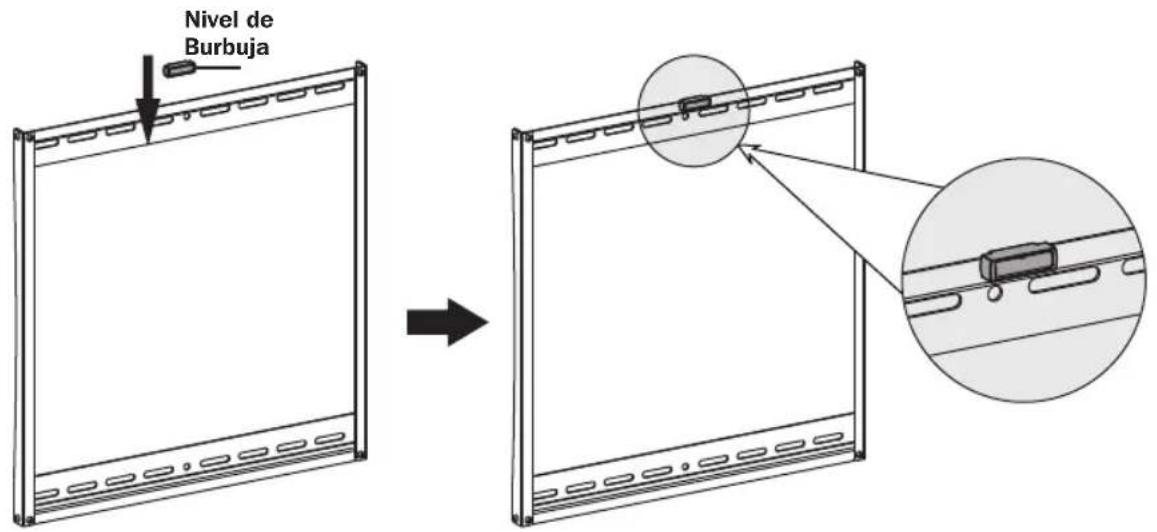

1. Ensamble la Placa de Pared

Placa de Pared Vertical Placa de Pared Horizontal M5 x 8 M5 x 8

Instale las placas verticales de pared a las placas horizontales de pared usando los tornillos adecuados. Apriete todos los tornillos con un desatornillador adecuado.

Nivel de Burbuja

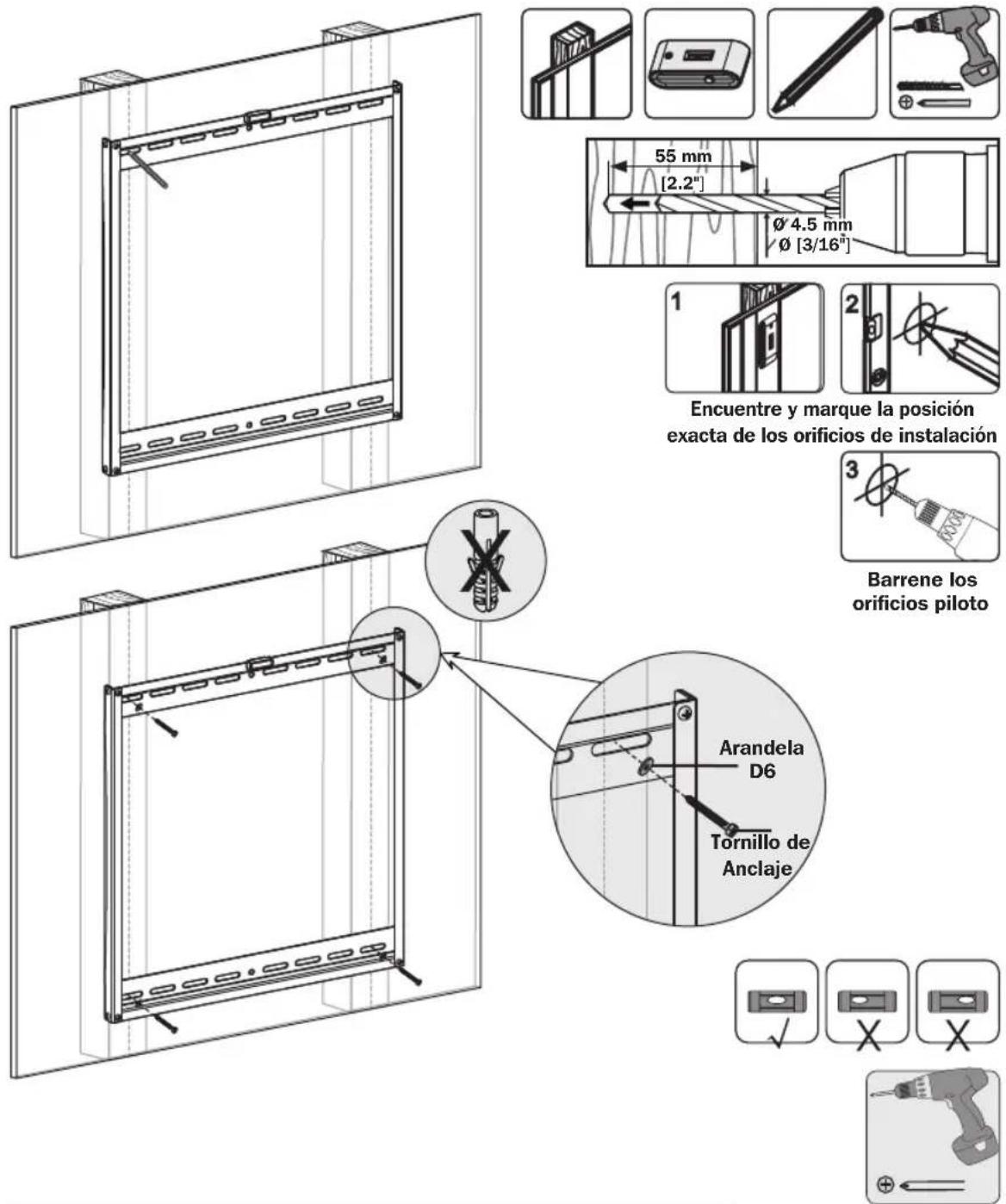

2a. Instalación en Pared con Entramado de Madera

Atornille la placa de pared ensamblada a la pared

ADVERTENCIA

• Cerciórese que los tornillos de instalación estén anclados en el centro de los travesaños. Es muy recomendable usar un detector de vigas.
• Los instaladores son responsables de proporcionar los accesorios para otros tipos de soluciones de instalación.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada de todo el hardware y componentes instalados.

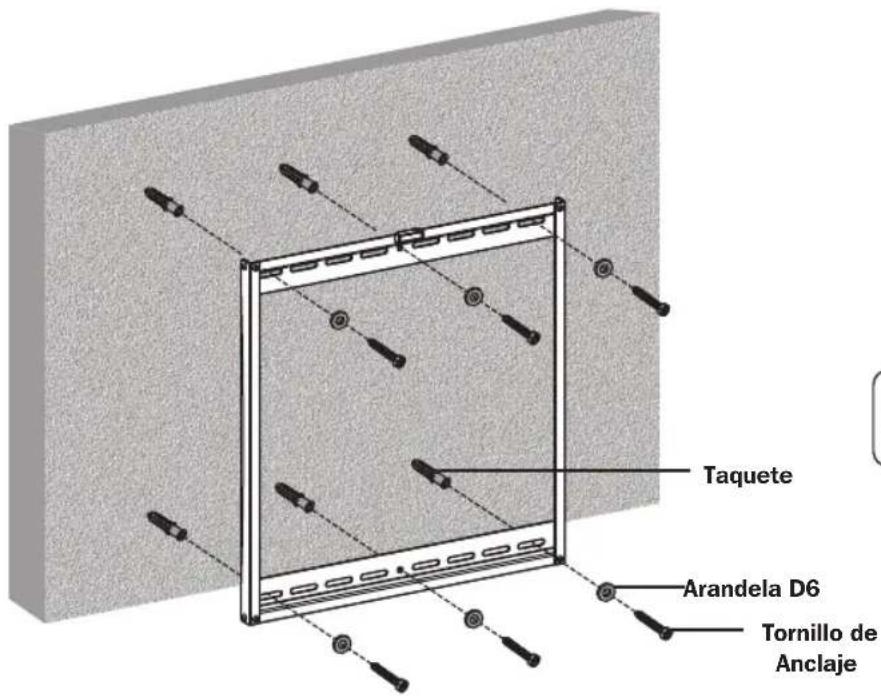

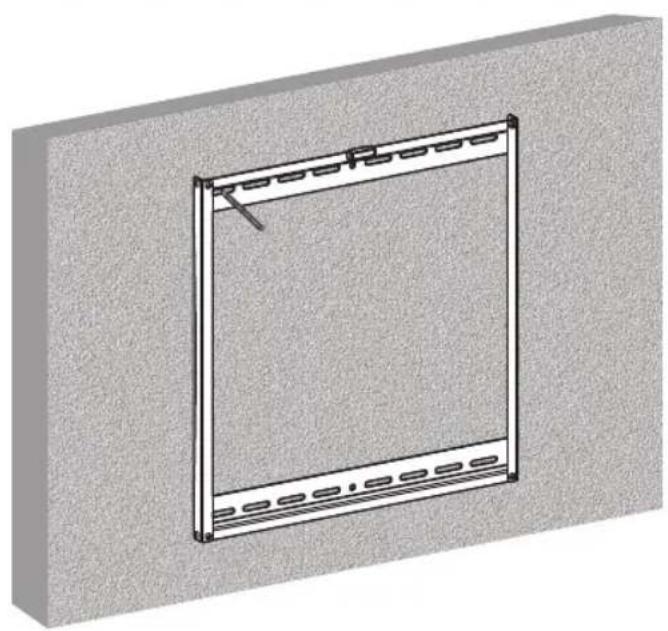

2b. Instalación sobre Ladrillos Sólidos o Bloques de Concreto

Encuentre y marque la posición exacta de los orificios de instalación

Taquete Arandela D6 Tornillo de Anclaje

Atornille la placa de pared ensamblada a la pared

ADVERTENCIA

• Al instalar soportes de pared en una unidad de mampostería de concreto (conocida también como CMU o bloques de concreto), verifique que el espesor real del concreto sea de al menos 35 mm [1 3/8"] a fin de sujetar los taquetes para concreto. ¡NO TALADRE EN LAS UNIONES DE ARGAMASA!
  Asegúrese de instalar la placa de pared ensamblada con los taquetes para concreto, arandelas D6 y tornillos de anclaje incluidos en las secciones sólidas de los bloques. Las secciones sólidas pueden encontrarse generalmente a 254 mm [1"] hacia el centro del bloque en cada extremo. Se sugiere utilizar un taladro eléctrico a baja velocidad para barrenar el orificio en vez de un rotomartillo para evitar rotura de la parte posterior del orificio al entrar en una sección hueca.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada de todo el hardware y componentes instalados.

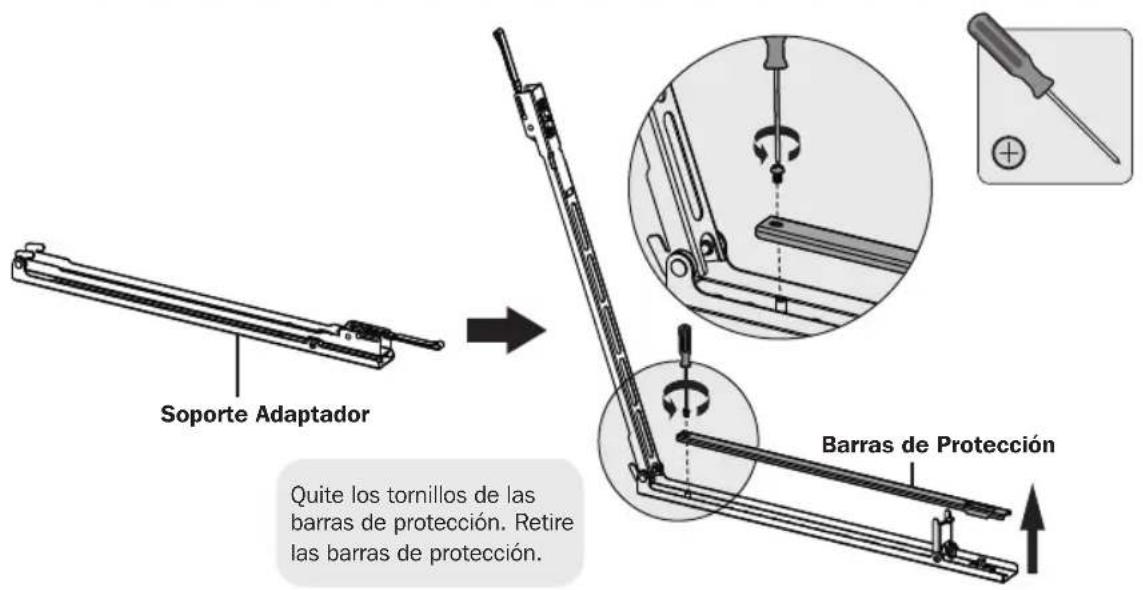

3. Instale los Soportes del Adaptador

Soporte Adaptador Quite los tornillos de las barras de protección. Retire las barras de protección. Barras de Protección

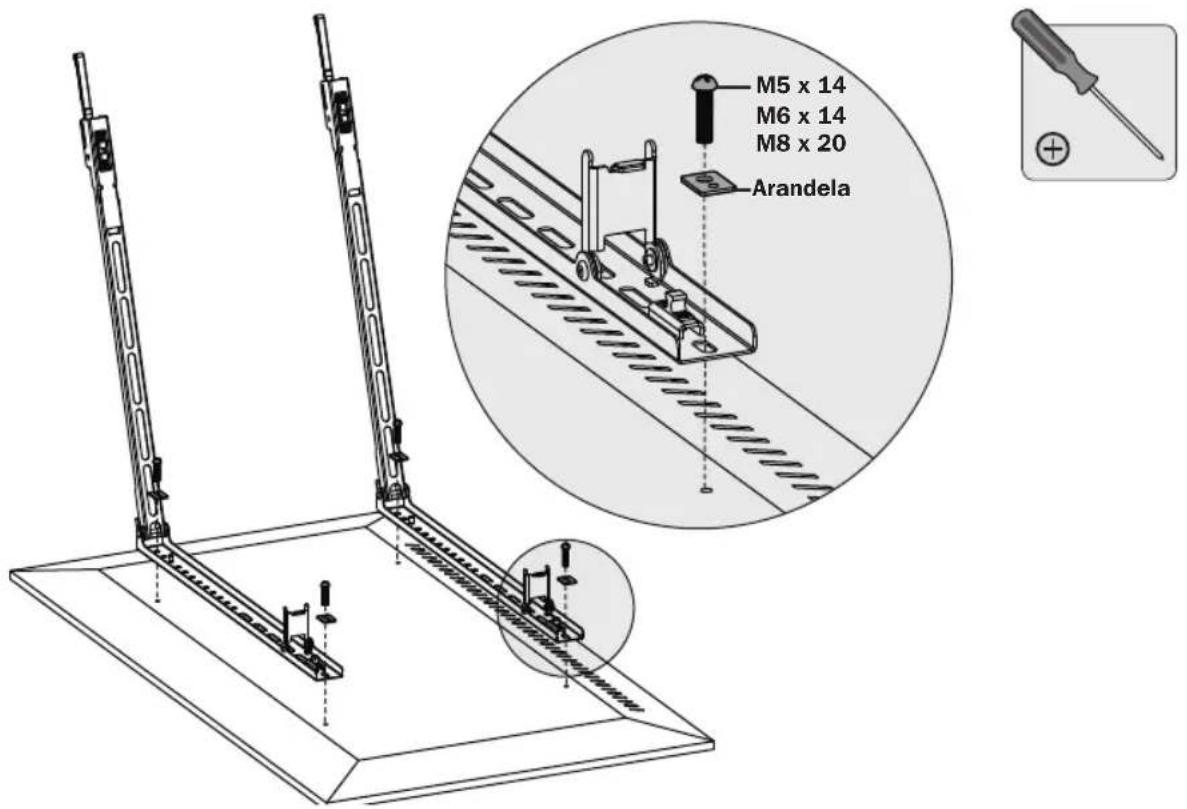

3a. Para Pantalla con la Parte Posterior Plana

M5 x 14 M6 x 14 M8 x 20 Arandela

Nota: Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo al tipo de pantalla.

• Coloque los soportes adaptadores tan cerca como sea posible al centro de la pantalla.
• Atornille los soportes del adaptador a la pantalla.

Asegure firmemente todos los tornillos. No apriete en exceso

3. Instale los Soportes del Adaptador

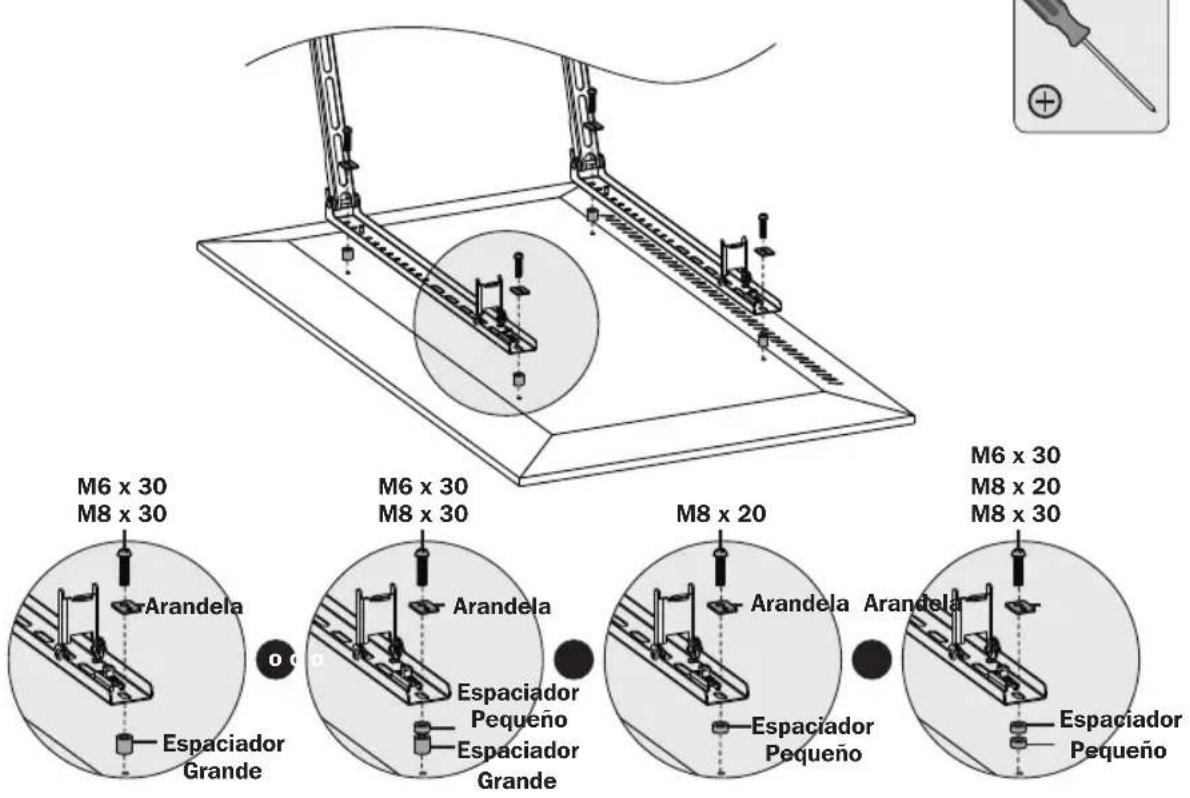

3b. Para Pantalla con Parte Posterior Cóncava o Convexa

M6 x 30 M8 x 30 Arandela M6 x 30 M8 x 30 Espaciador Grande Arandela Espaciador Pequeño Espaciador Grande M8 x 20 Arandela Espaciador Pequeño M6 x 30 M8 x 20 M8 x 30 Espaciador Pequeño

Nota: Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo al tipo de pantalla.

• Coloque los soportes adaptadores tan cerca como sea posible al centro de la pantalla.
• Atornille los soportes del adaptador a la pantalla.

Asegure firmemente todos los tornillos. No apriete en exceso

3. Instale los Soportes del Adaptador

3b. Para Pantalla con Parte Posterior Cóncava o Convexa (continuación)

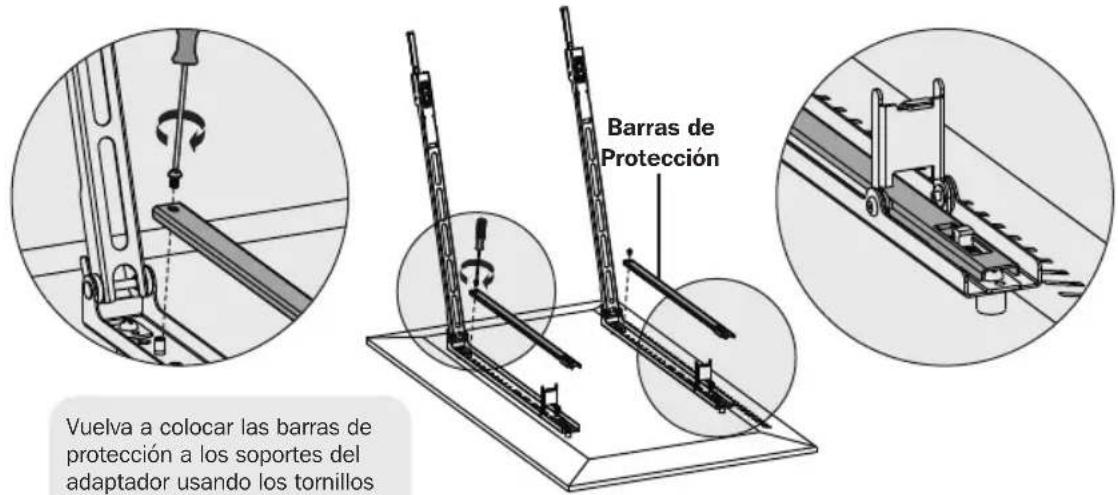

Barras de Protección Vuelva a colocar las barras de protección a los soportes del adaptador usando los tornillos

Usando un ayudante o equipo de elevación mecánico, cuelgue la pantalla con los soportes del adaptador colocados sobre la parte superior de la placa de pared instalada.

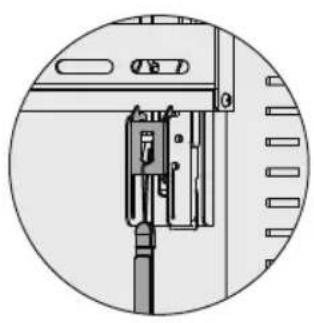

Asegúrese de que el soporte esté instalado correctamente y de las correas de seguridad están firmemente apretados antes de soltar la pantalla.

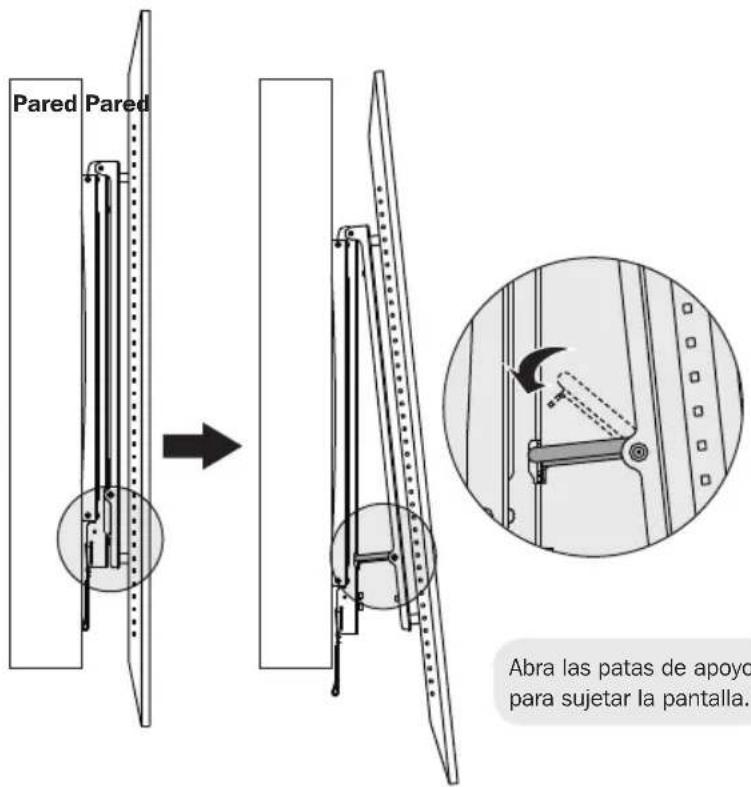

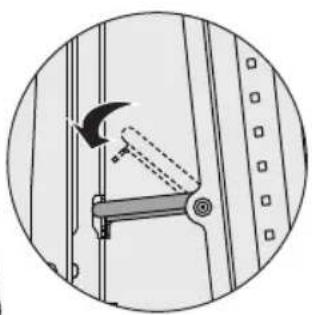

Pared Pared Abra las patas de apoyo para sujetar la pantalla.

Abra las patas de apoyo para sujetar la pantalla.

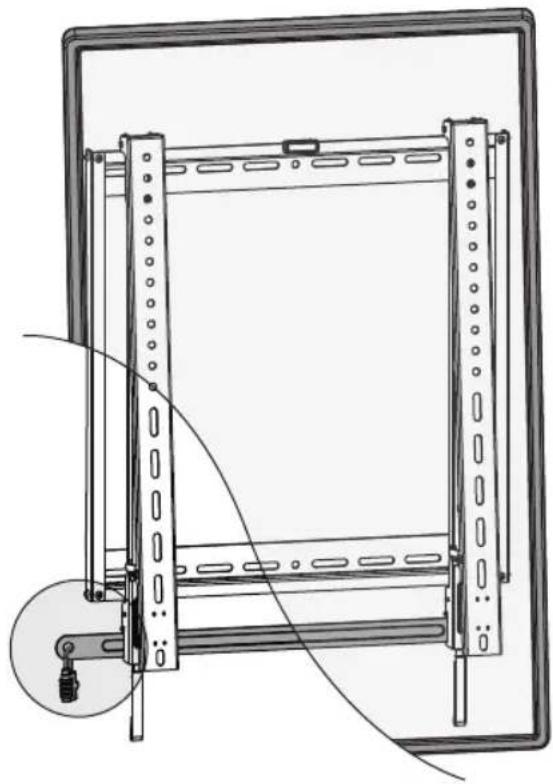

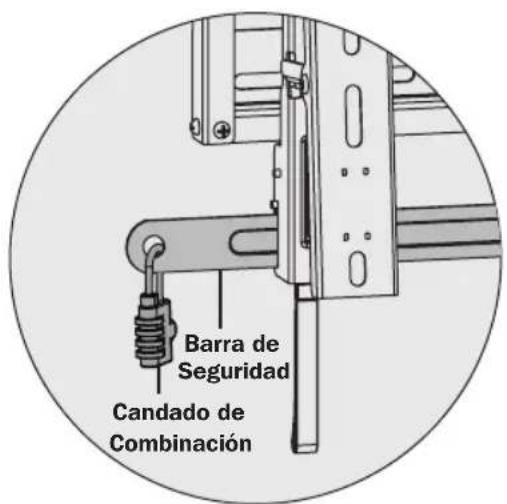

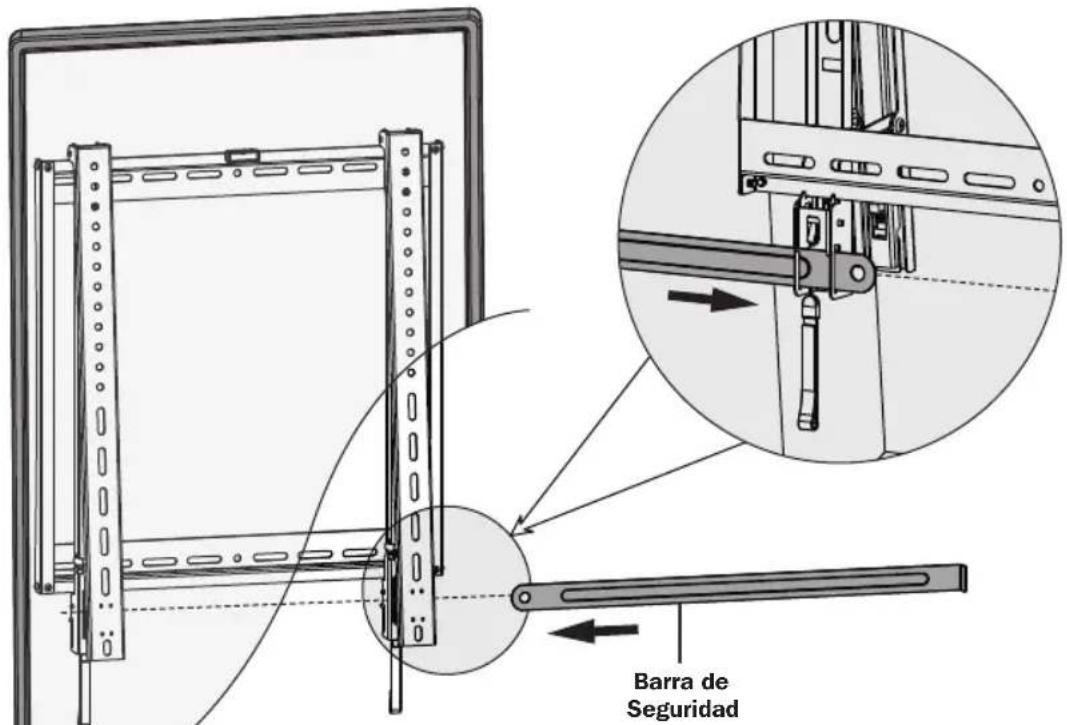

5. Deslice la Barra de Seguridad a Través de los Soportes de Instalación e Instale el Candado de Combinación para Asegurarla

Barra de Seguridad

Inserte la barra de seguridad para fijar el riel.

Barra de Seguridad Candado de Combinación

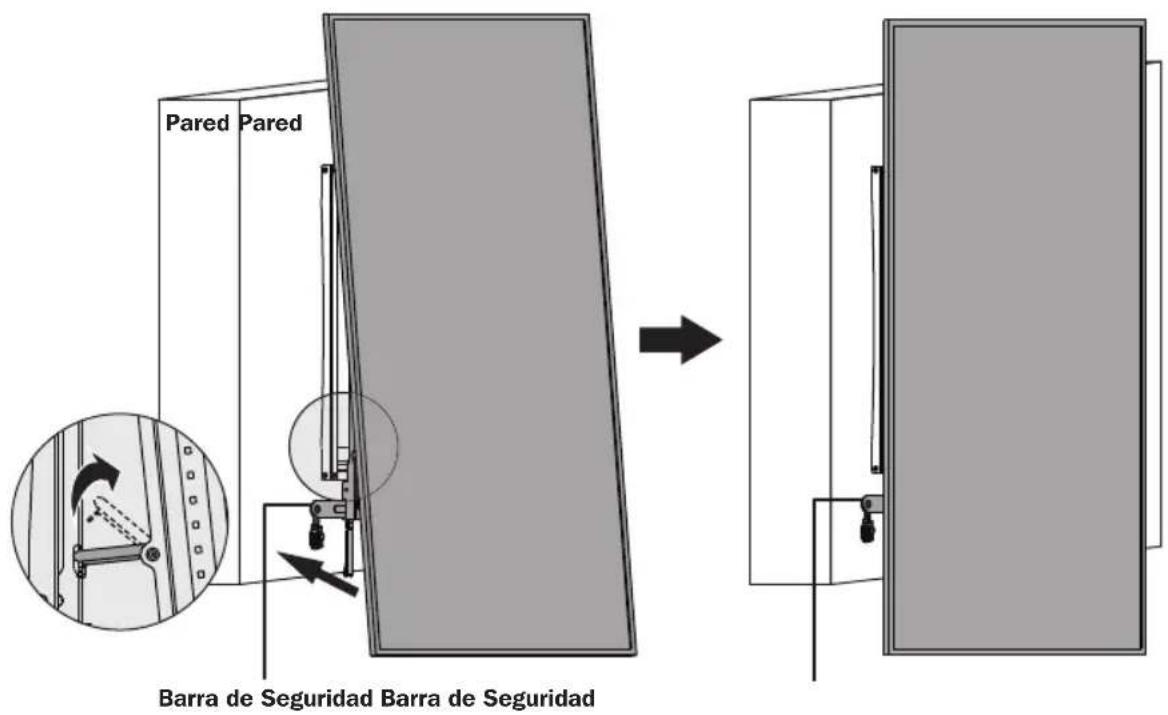

5. Deslice la Barra de Seguridad a Través de los Soportes de Instalación e Instale el Candado de Combinación para Asegurarla

Pared Pared Barra de Seguridad Barra de Seguridad

Pliegue las patas de apoyo después de terminar la instalación de la barra de seguridad.

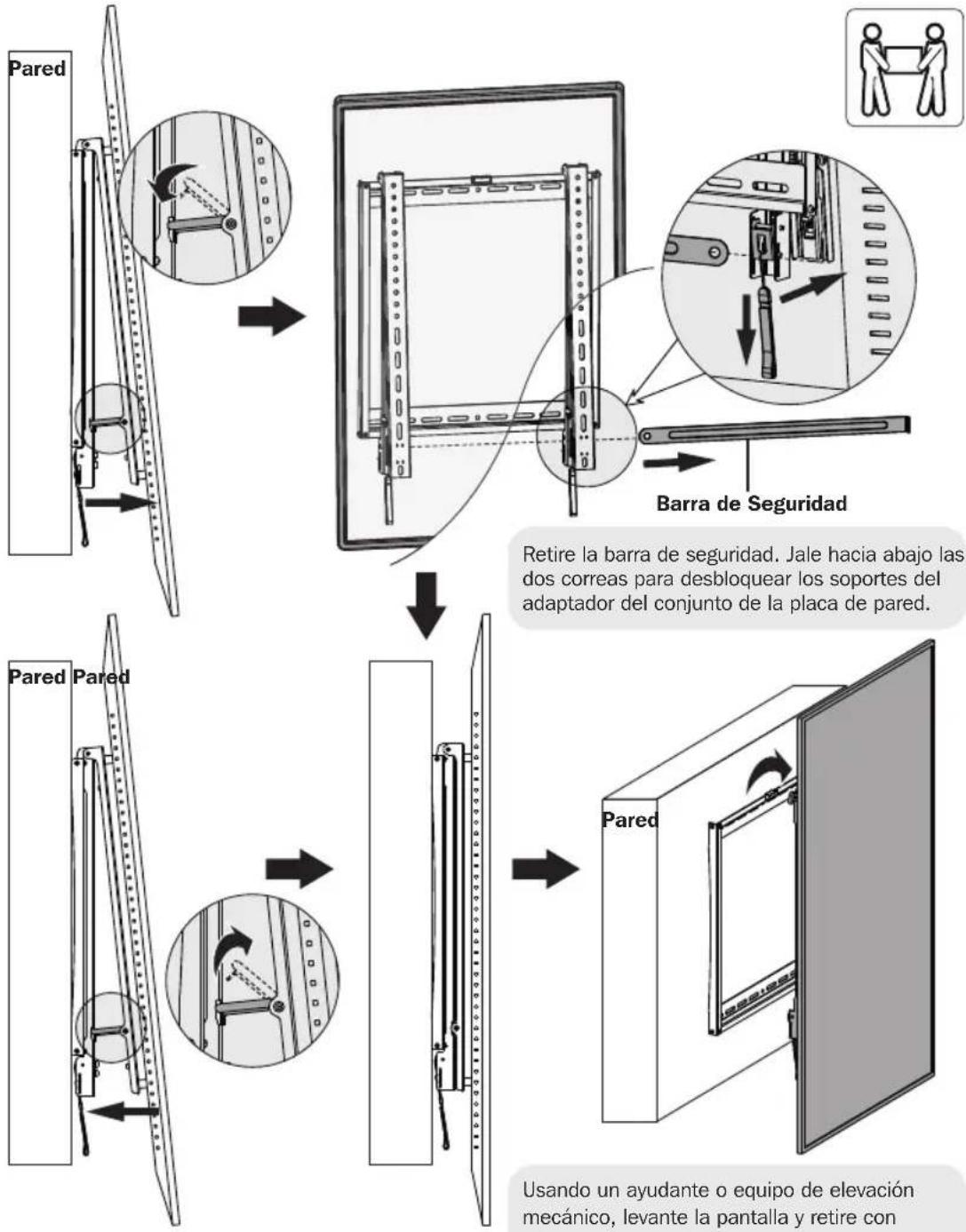

6. Desinstalación de la Pantalla

Mantenimiento

• Compruebe a intervalos regulares (al menos trimestralmente) que el soporte esté bien instalado y sea seguro para usarse.
• Para cualquier pregunta adicional, visite www.triplite.com/support.
