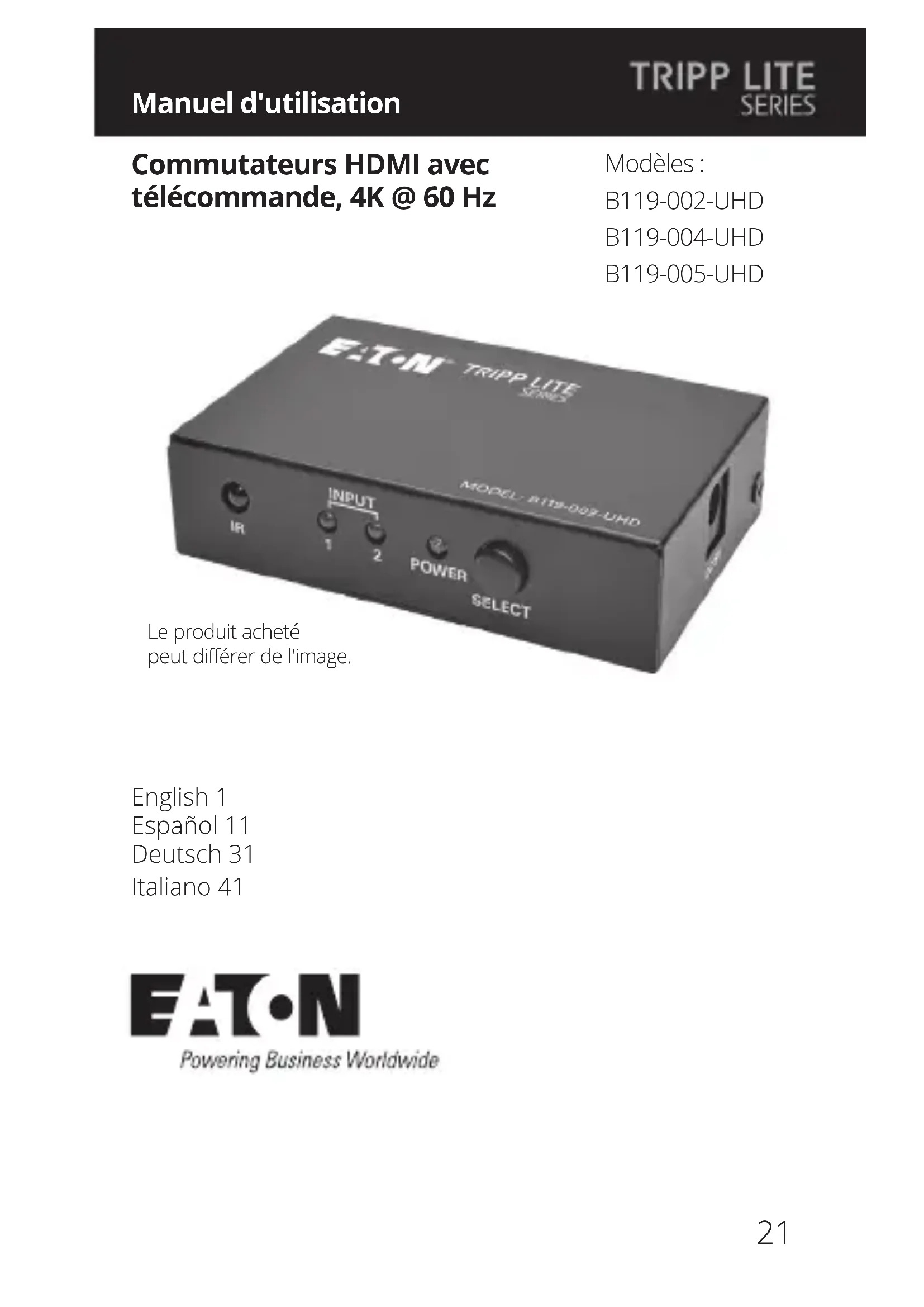

MODE D'EMPLOI B119005UHD Tripp Lite

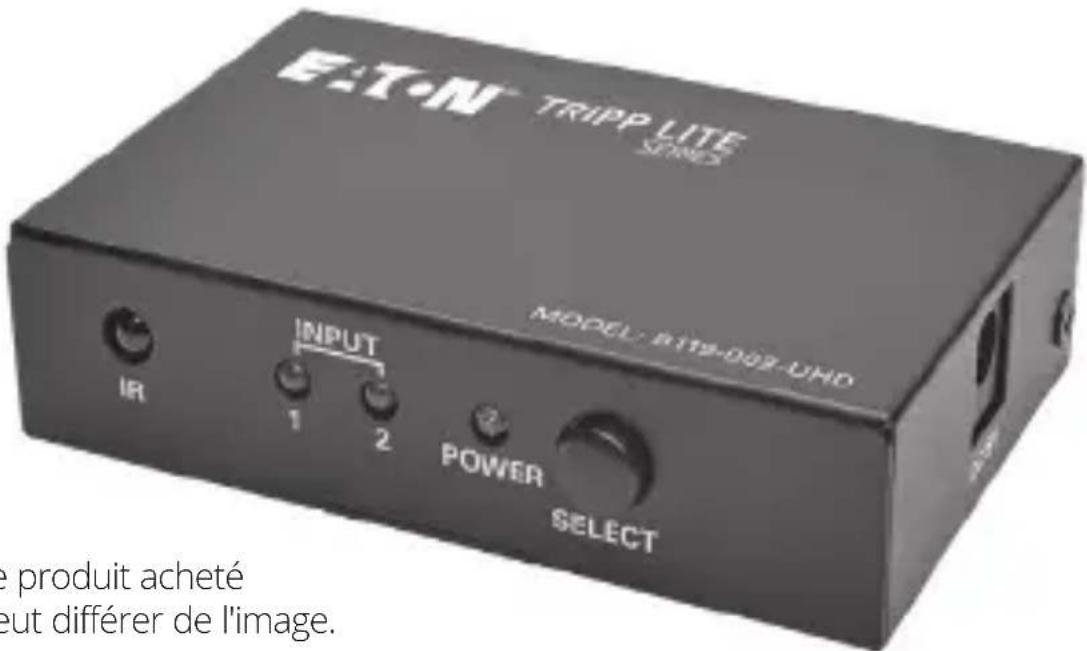

Commutateurs HDMI avec télécommande, 4K @ 60 Hz22 Caractéristiques du produit

• Commutateur entre plusieurs appareils source HDMI connectés à un seul port HDMI sur un moniteur

• Commutateur par le biais d'un bouton poussoir ou de la télécommande incluse

• La fonctionnalité de commutation automatique intelligente permet de passer automatiquement à l'appareil sous tension suivant lorsque l'appareil actuel est éteint*

• Prend en charge les résolutions vidéo jusqu'à 4K @ 60 Hz (4:4:4)

• Prend en charge jusqu'à 48 bits de Couleur profonde (16 bits par canal)

• Jusqu'à 18 Gbit/s de débit de données

• Prend en charge le son DTS-HD, Dolby

TrueHD et le son surround 7.1 canaux

• 3D, HDCP v2.2 et compatible EDID

• Comprend un bloc d'alimentation international avec des adaptateurs de ches compatibles nord-américain, britannique, européen et australien.

• Plug and play ; pas de logiciels ou de pilotes requis23 Caractéristiques du produit Contenu du carton d'emballage

• Alimentation électrique externe (Entrée: 100-240 V, 50/60Hz, 0,3 A; Sortie: 5 V 1 A)*

• Manuel d'utilisation *Comprend les prises NEMA 1-15P (Amérique du Nord), CEE 7/16 Schuko (Europe), BS 1363 (Royaume-Uni) et AS/ NZS 3112 (Australie). Accessoires disponibles en option

• Câbles HDMI haute vitesse haut de gamme avec Ethernet P569-XXX-CERT *La commutation automatique ne fonctionnera pas correctement si votre appareil est en mode veille. Les appareils doivent être complètement éteints pour que l'auto commutateur fonctionne correctement.24 Installation

1. Assurez-vous que tous les appareils que

vous allez connecter sont hors tension.

2. Connectez un appareil source HDMI à un

port d'entrée du commutateur. Remarque:la longueur du câble HDMI reliant la source au commutateur ne doit pas dépasser 5 m (16 pi.).

3. Répétez l'étape 2 pour connecter les

appareils source aux ports d'entrée restants sur le commutateur.

4. Connectez le port de sortie du

commutateur au port d'entrée HDMI de votre écran. Remarque:la longueur du câble HDMI reliant le commutateur à l'écran ne doit pas dépasser 5 m (16 pi.).25 Installation

5. Connectez l'alimentation externe au

commutateur, puis branchez-la à un protecteur de surtension, à une alimentation sans interruption (onduleur) ou à une PDU (Unité de distribution d'énergie) Le voyant rouge d'alimentation et le voyant vert d'entrée1 s'allument pour indiquer que l'alimentation est reçue.

6. Mettez sous tension les appareils HDMI

7. Passez d'un appareil source à l'autre à l'aide

du bouton-poussoir Select de l'appareil ou de la télécommande fournie. Vous pouvez également laisser la fonctionnalité Auto Commutateur se connecter automatiquement aux ports qui sont sous tension. Lorsque des appareils sous tension sont connectés aux ports multiples, c'est le port portant le numéro le plus bas qui sera commuté. Une fois que l'appareil connecté au port numéroté le plus bas est mis hors tension, le port sous tension suivant sera commuté.26 Dépannage Si vous ne parvenez pas à obtenir une image acceptable après avoir suivi les instructions d'installation, essayez les conseils de dépannage ci-dessous.

1. Le bloc d'alimentation externe fourni

avec le produit est-il connecté et branché sur une source d'alimentation en état de marche? Pour que le produit fonctionne correctement, le commutateur doit être connecté à une source d'alimentation externe et recevoir du courant de celle-ci.

2. Les appareils connectés ont-ils été mis

hors tension avant l'installation? Si ce n'est pas le cas, redémarrez-les.

3. Quelle résolution essayez-vous

d'atteindre? B119-002-UHD,B119-004-UHD et B119-005-UHD sont testés pour prendre en charge les résolutions vidéo Ultra High Denition (UHD) 4K x 2K jusqu'à 4K @ 60 Hz, et 48 bits en couleur profonde (16 bits par canal).

4. Quelle est la longueur du câble HDMI que

vous utilisez? (Voir la section Installation de ce manuel pour plus de détails sur la distance maximale du câble). Plus le câble utilisé est court, plus vous obtiendrez une résolution27 Dépannage élevée. Si vous ne parvenez pas à obtenir une image acceptable, essayez d'utiliser un câble plus court ou de réduire la résolution vidéo ou les paramètres de profondeur des couleurs de votre source.

5. Quel type de câblage utilisez-vous? Un

câblage de qualité inférieure peut entraîner des performances médiocres. Il est donc important que vous utilisiez des câbles capables de supporter la résolution vidéo que vous essayez d'obtenir. Pour des résultats optimaux, utilisez les câbles HDMI haute vitesse de la série P569. Ils ont été testés pour fonctionner avec les commutateurs B119-002-UHD, B119-004-UHD et B119-005-UHD.

6. Testez vos câbles pour vous assurer

qu'ils fonctionnent correctement. Par exemple, connectez votre câble HDMI entre une source et un moniteur dont vous savez qu'ils fonctionnent pour vérier si le câble fonctionne.

7. L'appareil est-il situé dans un endroit où il

est exposé à des températures élevées? Si le produit est surchaué, il ne fonctionnera pas correctement.28 Caractéristiques Modèle B119-002-UHD B119-004-UHD B119-005-UHD Connecteurs ENTRÉE (x2) HDMI femelle (x4) HDMI femelle (x5) HDMI femelle SORTIE HDMI femelle HDMI femelle HDMI femelle Vidéo Résolution maximale 4K @ 60 Hz (4:4:4) 4K @ 60 Hz (4:4:4) 4K @ 60 Hz (4:4:4) Profondeur des couleurs 48-bit Couleur profonde (16 bits par canal) 48-bit Couleur profonde (16 bits par canal) 48-bit Couleur profonde (16 bits par canal) Bande passante de l'amplicateur vidéo 6 Gbit/s / 600 Mhz 6 Gbit/s / 600 Mhz 6 Gbit/s / 600 Mhz Environnement Température de fonctionnement 0 à 40 °C (32 à 104 °F) 0 à 40 °C (32 à 104 °F) 0 à 40 °C (32 à 104 °F) Taux d'humidité en fonctionnement 10 % à 85 % RH, sans condensation 10 % à 85 % RH, sans condensation 10 % à 85 % RH, sans condensation Température de stockage -10 à 80 °C (14 à 176°F) -10 à 80 °C (14 à 176°F) -10 à 80 °C (14 à 176°F) Humidité de stockage 5 % à 90 % RH, sans condensation 5 % à 90 % RH, sans condensation 5 % à 90 % RH, sans condensation

CARACTÉRISTIQUES PHYSIQUES

Dimensions de l'unité (HxLxP po.) 0,8 x 3,1 x 2,0 0,8 x 4,8 x 2,0 0,8 x 4,8 x 2,0 Dimensions de l'unité (HxLxP, mm) 20 x 80 x 51 20 x 123 x 51 20 x 123 x 51 Poids de l'unité (lb.) 0,23 0,33 0,33 Poids de l'unité (kg) 0,1062 0,15 0,15 Exigences en matière d'alimentation Alimentation électrique externe 5V / 1A 5V / 1A 5V / 1A Consommation électrique (max.) 2 W 2 W 2,5 W29 Garantie

GARANTIE LIMITÉE DE 3 ANS

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modiés d'une façon quelconque. SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT,

NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE

OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur. SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de prots ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.30 Informations sur la conformité DEEE pour les clients et les recycleurs (Union européenne) Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à:

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)

• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en n de vie L'utilisation de cet équipement dans des applications de survie où une défaillance de cet équipement peut raisonnablement provoquer la panne de l'équipement de survie ou aecter de manière signicative sa sécurité ou son ecacité n' est pas recommandée. Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modiées sans préavis. Garantie Eaton 1000 Eaton Boulevard Cleveland, OH 44122 États-Unis Eaton.com ©2024 Eaton Tous droits réservés. Publication n° 23-10-095 / 93-37C3_RevE Mars2024 Eaton est une marque déposée. Toutes les marques commerciales appartiennent à leurs propriétaires respectifs. 9337C331 Benutzerhandbuch English 1 Español 11 Français 21 Italiano 41 Das gekaufte Produkt kann von der Abbildung abweichen. Modelle:
