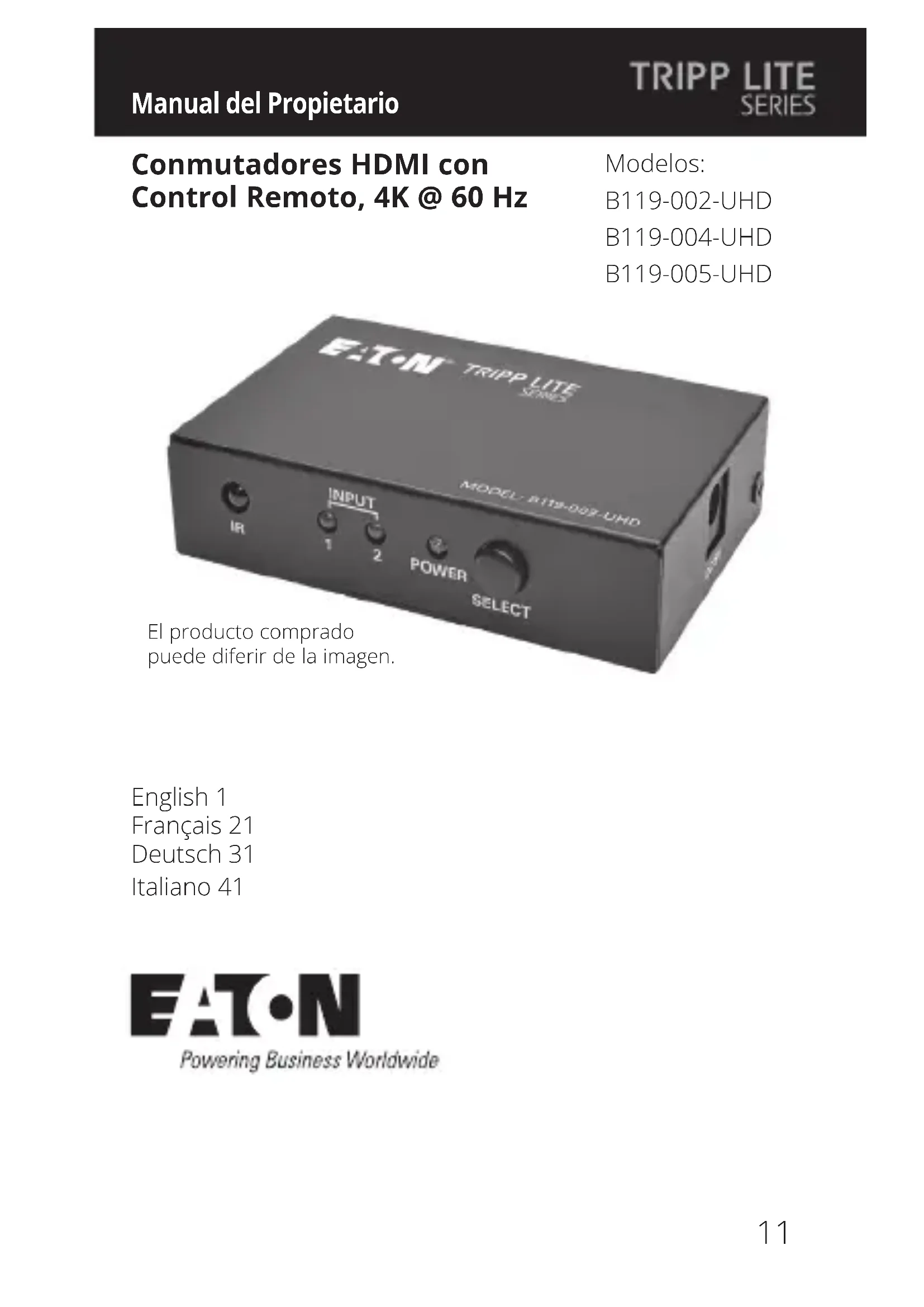

MANUAL DE USUARIO B119005UHD Tripp Lite

Conmutadores HDMI con Control Remoto, 4K @ 60 Hz

Modelos:

B119-002-UHD

B119-004-UHD

B119-005-UHD

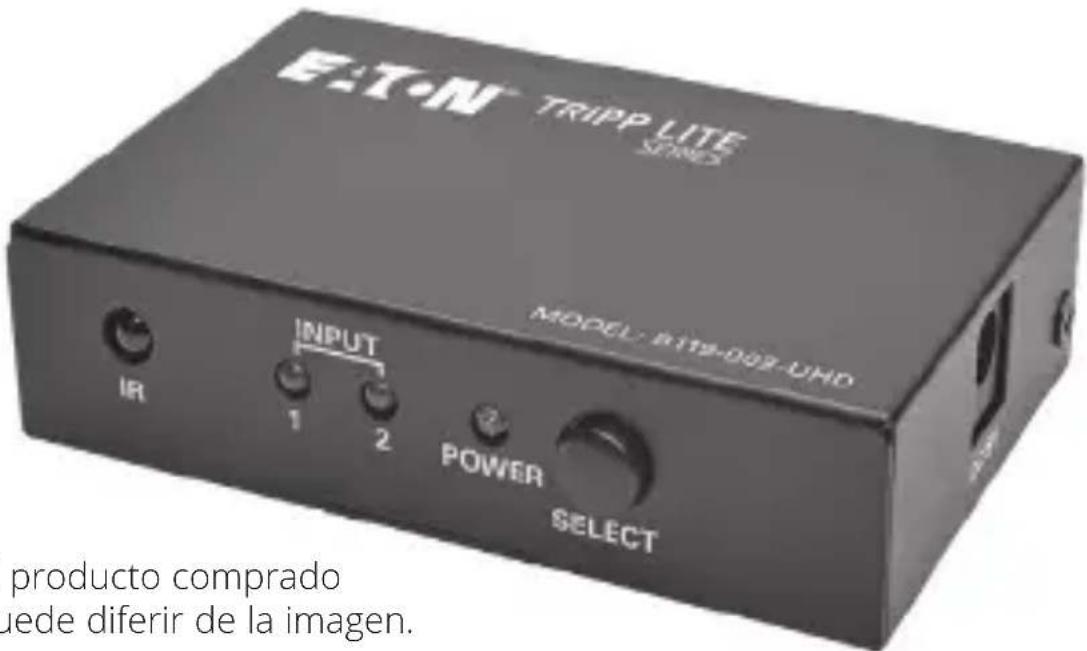

E-T-N TRIPP LITE SERIES MODEL: B112-002-UHD INPUT IR 1 2 POWER SELECT producto comprado uede diferir de la imagen.

El producto comprado puede diferir de la imagen.

English 1

Français 21

Deutsch 31

Italiano 41

EAT·N

Características del Producto

• Alterna entre múltiples dispositivos fuente de HDMI conectados a un solo puerto HDMI en un monitor
• Alterna entre dispositivos mediante un botón interruptor o el control remoto incluido
• La función de Conmutación Automática inteligente cambiará automáticamente al siguiente dispositivo encendido cuando se apague la corriente del dispositivo actual*
• Soporta resoluciones de video de Ultra Alta Definición (UHD) 4K x 2K hasta 3840 x 2160 @ 60 Hz
• Soporta Color Verdadero de hasta 48 bits (16 bits por canal)
• Soporta audio DTS-HD, Dolby® TrueHD y de 7.1 canales de sonido envolvente
• Compatible con 3D, HDCP v2.2 y EDID
• El modelo B119-005-UHD incluye una fuente de alimentación internacional con adaptadores para clavijas de Norte América, Reino Unido, Europa y Australia
• Conectar y Usar—No requiere software ni controladores

Características del Producto

*La conmutación automática no funcionará correctamente si usted tiene un dispositivo en modo de reposo. Los dispositivos deben estar apagados completamente para que la conmutación automática funcione correctamente.

Contenido del Empaque

• B119-002-UHD, B119-004-UHD o B119-005-UHD
- Control Remoto
- Fuente de Alimentación Externa (Entrada: 100V \~ 240V, 50/60 Hz, 0.3A; Salida: 5V 1A)*
- Manual del Propietario

*Incluye clavijas NEMA 1-15P (Norteamérica), CEE 7/16 Schuko (Europa), BS 1363 (Reino Unido) y AS/NZS 3112 (Australia).

Accesorios Opcionales

• P569-XXX-CERT - Cables Premium HDMI de Alta Velocidad con Ethernet

Instalación

1. Asegúrese de que todos los dispositivos que conectará estén apagados.
2. Conecte un dispositivo fuente HDMI a un puerto de Entrada en el switch.
   Nota: La longitud del cable HDMI que conecta de la fuente al switch no debe exceder 4.88 m [16 pies].
3. Repita el paso 2 para conectar los dispositivos fuente a los puertos de Entrada en el switch.
4. Conecte el puerto de Salida del switch al puerto de entrada HDMI de su pantalla.

Nota: La longitud del cable HDMI que conecta del switch a la pantalla no debe exceder 4.88 m [16 pies].

Instalación

1. 1. Conecte la fuente de alimentación externa incluida, a la unidad y enchúfela en un Supresor de Sobretensiones, Unidad de Distribución de Energía o Sistema de Respaldo Ininterrumpible. El LED rojo de encendido y el LED verde de Entrada 1 se iluminarán para indicar que se está recibiendo energía.

2. Encienda la alimentación a los dispositivos fuente y pantalla HDMI.

3. Alterne entre dispositivos fuente usando el botón Select [Seleccionar] en la unidad o en el control remoto incluido. También puede hacer que la función de Conmutación Automática cambie automáticamente a los puertos que están encendidos. Cuando varios puertos tengan dispositivos encendidos conectados a ellos, se cambiará al más bajo de los puertos numerados. Una vez que se apague el dispositivo conectado al puerto numerado más bajo, se cambiará al siguiente puerto encendido en línea.

Solución de Problemas

Si no puede conseguir una imagen aceptable después de seguir las instrucciones de instalación, intente los siguientes consejos para solución de problemas.

1. ¿Está conectada y enchufada la fuente de alimentación externa que viene con el producto a una fuente de alimentación que funcione? Para que el producto funcione correctamente, el switch debe estar conectado y recibiendo energía de una fuente externa.

2. ¿Se apagaron los dispositivos conectados antes de la instalación? Si no se hizo, reinícielos.

3. ¿Qué resolución está intentando alcanzar? El B119-002-UHD, B119-004-UHD y B119-005-UHD están probados para resoluciones de video de Ultra Alta Definición (UHD) 4K x 2K de hasta 3840 x 2160 @ 60 Hz, y Color Verdadero de 48 bits (16 bits por canal).

4. ¿Cuál es la longitud del cable HDMI qué está usando? (Consulte la sección Instalación de este manual para obtener más información sobre la longitud máxima del cable). Mientras más corto sea el cable

Solución de Problemas

que se utiliza, mayor será la resolución usted podrá obtener.

(continuación)

Si no logra obtener una imagen aceptable, trate de usar un cable más corto o bajar los ajustes de profundidad de color o resolución en su fuente de video.

1. ¿Qué tipo de cableado utiliza? Cableado inferior puede resultar en bajo rendimiento, por lo que es importante utilizar cables que soporten la resolución de video que está intentando obtener. Es recomendable que use cables HDMI de Alta Velocidad Serie P569, ya que se han probado para trabajar con B119-002-UHD, B119-004-UHD y B119-005-UHD.

2. Pruebe sus cables para asegurarse de que funcionen correctamente. Por ejemplo, conecte su cable HDMI entre una fuente y un monitor que sepa que funcionan para ver si el cable está funcionando.

3. ¿Se encuentra la unidad en un área que la expone a temperaturas más altas? Si el producto se sobrecalienta, no funcionará correctamente.

Especificaciones

Modelo B119-002-UHD B119-004-UHD B119-005-UHD

Conectores

Alimentación (x2) HDMI Hembra (x4) HDMI Hembra (x5) HDMI Hembra
Salida HDMI Hembra	HDMI Hembra HDMI Hembra

Video

Resolución Máxima	3840 x 2160 (60 Hz) 3840	x 2160 (60 Hz) 3840 x 2160 (60 Hz)
Profundidad de Color	Color Verdadero de 48 bits (16 bits por canal)	Color Verdadero de 48 bits (16 bits por canal)	Color Verdadero de 48 bits (16 bits por canal)
Ancho de Banda del Amplificador de Video	6Gbps / 600Mhz 6Gbps	/ 600Mhz 6Gbps / 600Mhz	Mhz

Ambiental

Temperatura de Operación	0 °C a 40 °C[32 °F a 104 °F]	0 °C a 40 °C[32 °F a 104 °F]	0 °C a 40 °C[32 °F a 104 °F]
Humedad de Operación	De 10% a 85% de HR, Sin Condensación	De 10% a 85% de HR, Sin Condensación	De 10% a 85% de HR, Sin Condensación
Temperatura de Almacenamiento	-10 °C a 80 °C[14 °F a 176 °F]	-10 °C a 80 °C[14 °F a 176 °F]	-10 °C a 80 °C[14 °F a 176 °F]
Humedad de Almacenamiento	Del 5% a 90% de HR, Sin Condensación	Del 5% a 90% de HR, Sin Condensación	Del 5% a 90% de HR, Sin Condensación

Físicas

Dimensiones de la Unidad (Al x An x Pr, Pulgadas)	0.8 x 3.1 x 2.0 0.8 x 4.8 x 2.0 0.8 x 4.8 x 2.0
Dimensiones de la Unidad (Al x An x Pr, mm)	20 x 80 x 51 20 x 123 x 51 20 x 123 x 51
Peso de la Unidad (lb)	0.23	0.33	0.33
Peso de la Unidad (kg)	0.11	0.15	0.15

Requerimientos de Energía

Fuente de Alimentación Externa	5V / 1A	5V / 1A	5V / 1A
Consumo de Potencia (Máx)	2W	2W	2.5W

Garantía

GARANTÍA LIMITADA DE 3 AÑOS

Garantizamos por tres (3) años a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros o de cualquier otra forma.

Garantía

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.

Eaton es una marca registrada.

Todas las marcas

registradas

son propiedad de sus

respectivos

propietarios.
