MANUAL DE USUARIO B3204X1MH Tripp Lite

Manual del Propietario

Switch de

Presentación de 4 Puertos

Modelo: B320-4X1-HH-K1, B320-4X1-HH-K2, B320-4X1-MH, B320-4X1-MHB-K, B320-4X1-MHE-K

English 1 • Français 37 • Русский 55

TRIPP·LITE

Excelencia en Manufactura.

Copyright © 2020 Tripp Lite. Todos los derechos reservados.

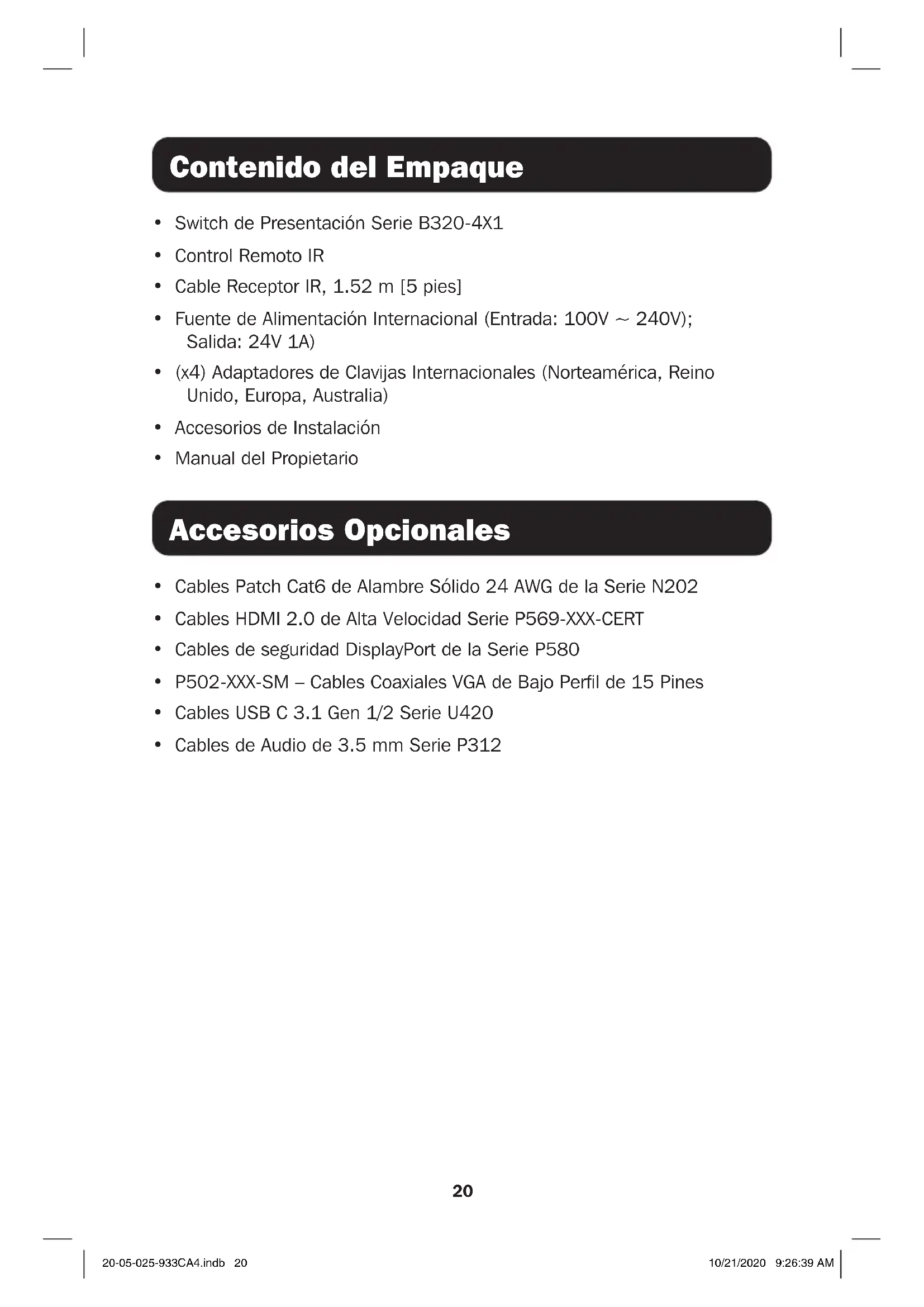

Contenido del Empaque

• Switch de Presentación Serie B320-4X1
• Control Remoto IR
  • Cable Receptor IR, 1.52 m [5 pies]
• Fuente de Alimentación Internacional (Entrada: 100V \~ 240V); Salida: 24V 1A)
• (x4) Adaptadores de Clavijas Internacionales (Norteamérica, Reino Unido, Europa, Australia)
• Accesorios de Instalación
• Manual del Propietario

Accesorios Opcionales

• Cables Patch Cat6 de Alambre Sólido 24 AWG de la Serie N202
  • Cables HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT
• Cables de seguridad DisplayPort de la Serie P580
• P502-XXX-SM – Cables Coaxiales VGA de Bajo Perfil de 15 Pines
  • Cables USB C 3.1 Gen 1/2 Serie U420
  • Cables de Audio de 3.5 mm Serie P312

Características del Producto

B320-4X1-HH-K1

Juego de Switch Extensor de Presentación de 4 Puertos 4K @ 60 Hz HDMI sobre Cat6 PoC, 15.24 m [50 pies]

• Conecta hasta 4 fuentes HDMI a una sola pantalla HDMI alejada hasta 15.24 m [50 pies] mediante cableado Cat6.
• Alterna entre 4 fuentes usando los botones en el panel frontal, el control remoto IR o los comandos RS-232.
• La tecnología PoC proporciona energía al receptor mediante cable Cat6.
• La unidad receptora remota cuenta con un control de ecualización [EQ] incorporado y ajuste de imagen EDID automático.
• Soporta resoluciones 100% 4K de hasta 3840 x 2160 @ 60 Hz con submuestro cromático 4:4:4
• Cumple con HDMI 2.0 y HDCP 2.2.
• Operación de conectar y usar sin necesidad de software para una instalación fácil e inmediata.

B320-4X1-HH-K2

Juego de Switch Extensor de Presentación de 4 Puertos 4K @ 60 Hz HDMI sobre Cat6 PoC, 38.1 m [125 pies]

- Conecta hasta 4 fuentes HDMI a una sola pantalla HDMI alejada hasta 38.1 m [125 pies] mediante cableado Cat6.

- Alterna entre 4 fuentes usando los botones en el panel frontal, el control remoto IR o los comandos RS-232.

- La tecnología PoC proporciona energía al receptor mediante cable Cat6.

- La unidad receptora remota cuenta con un control de ecualización [EQ] incorporado y ajuste de imagen EDID automático.

- Soporta resoluciones 100% 4K de hasta 3840 x 2160 @ 60 Hz con submuestro cromático 4:4:4

- Cumple con HDMI 2.0 y HDCP 2.2.

- Operación de conectar y usar sin necesidad de software para una instalación fácil e inmediata.

Características del Producto

B320-4X1-MH

Switch de Presentación Multiformato de 4 Puertos

• Conecta hasta 4 fuentes a una sola pantalla HDMI
• Alterna entre 4 fuentes usando los botones en el panel frontal, el control remoto IR o los comandos RS-232.
• Soporta resoluciones 100% HDMI 4K, DisplayPort y USB C™ de hasta 4096 x 2160 @ 60 Hz con submuestreo cromático 4:4:4.
• Soporta resoluciones de video VGA 1080p hasta 1920 x 1080, @ 60 Hz.
• El puerto USB C PD 3.0 soporta hasta 100W (20V 5A) y proporciona 90W de potencia de carga a la fuente USB C.*
• Operación de conectar y usar sin necesidad de software para una instalación fácil e inmediata.

*10W están reservados para la funcionalidad del sistema de chipset USB Tipo C™.

B320-4X1-MHB-K

Juego de Switch Extensor de Presentación PoC de Formato Múltiple de 4 puertos, 15.24 m [50 pies]

• Conecta hasta 4 fuentes a una sola pantalla HDMI alejada hasta 15.24 m [50 pies] mediante cableado Cat6.
• Alterna entre 4 fuentes usando los botones en el panel frontal, el control remoto IR o los comandos RS-232.
• La tecnología PoC proporciona energía al receptor mediante cable Cat6.
• La unidad receptora remota cuenta con un control de ecualización [EQ] incorporado y ajuste de imagen EDID automático.
• Soporta resoluciones 100% HDMI 4K, DisplayPort y USB C™ de hasta 3840 x 2160 @ 60 Hz con submuestreo cromático 4:4:4.
• Soporta resoluciones de video VGA 1080p hasta 1920 x 1080, @ 60 Hz.
• El puerto USB C PD 3.0 soporta hasta 100W (20V 5A) y proporciona 90W de potencia de carga a la fuente USB C.*
• Operación de conectar y usar sin necesidad de software para una instalación fácil e inmediata.

*10W está reservado para la funcionalidad del sistema de chipset USB Tipo C.

Características del Producto

B320-4X1-MHE-K

Juego de Switch Extensor de Presentación PoC de Formato Múltiple de 4 puertos, 38.1 m [125 pies]

• Conecta hasta 4 fuentes a una sola pantalla HDMI alejada hasta 38.1 m [125 pies] mediante cableado Cat6.
• Alterna entre 4 fuentes usando los botones en el panel frontal, el control remoto IR o los comandos RS-232.
• La tecnología PoC proporciona energía al receptor mediante cable Cat6.
• La unidad receptora remota cuenta con un control de ecualización [EQ] incorporado y ajuste de imagen EDID automático.
• Soporta resoluciones 100% HDMI 4K, DisplayPort y USB C™ de hasta 3840 x 2160 @ 60 Hz con submuestreo cromático 4:4:4.
• Soporta resoluciones de video VGA 1080p hasta 1920 x 1080, @ 60 Hz.
• El puerto USB C PD 3.0 soporta hasta 100W (20V 5A) y proporciona 90W de potencia de carga a la fuente USB C.*
• Operación de conectar y usar sin necesidad de software para una instalación fácil e inmediata.

*10W está reservado para la funcionalidad del sistema de chipset USB Tipo C.

Instrucciones de Instalación

Estos switches de presentación de 4 puertos incluyen accesorios para la instalación en una pared, poste o rack de 19". Las siguientes imágenes ilustran cómo pueden fijarse los accesorios incluidos para las diferentes instalaciones.

Nota: Los modelos mostrados abajo son solo para fines ilustrativos. El producto puede variar según el número de modelo, tamaño u orientación del puerto. Las opciones de instalación para todos los switches de la serie B320 son las mismas.

Instalación en la Pared

TRIPP-LITE HDMI OVER CatS EXTENDER REMOTE UNIT MODEL: B126-1A1 INPUT

TRIPLATE SAR-CHINA COM WALTA CHINA

Instalación en rack de 19"

TRIPALITE HIGH DRESS CUBS EXTENSION TRENDTEL LEAF MOSO: 110-54-44

Instalación en poste

Refiérase a los siguientes pasos y diagrama para configurar la instalación de su switch de presentación de 4 puertos.

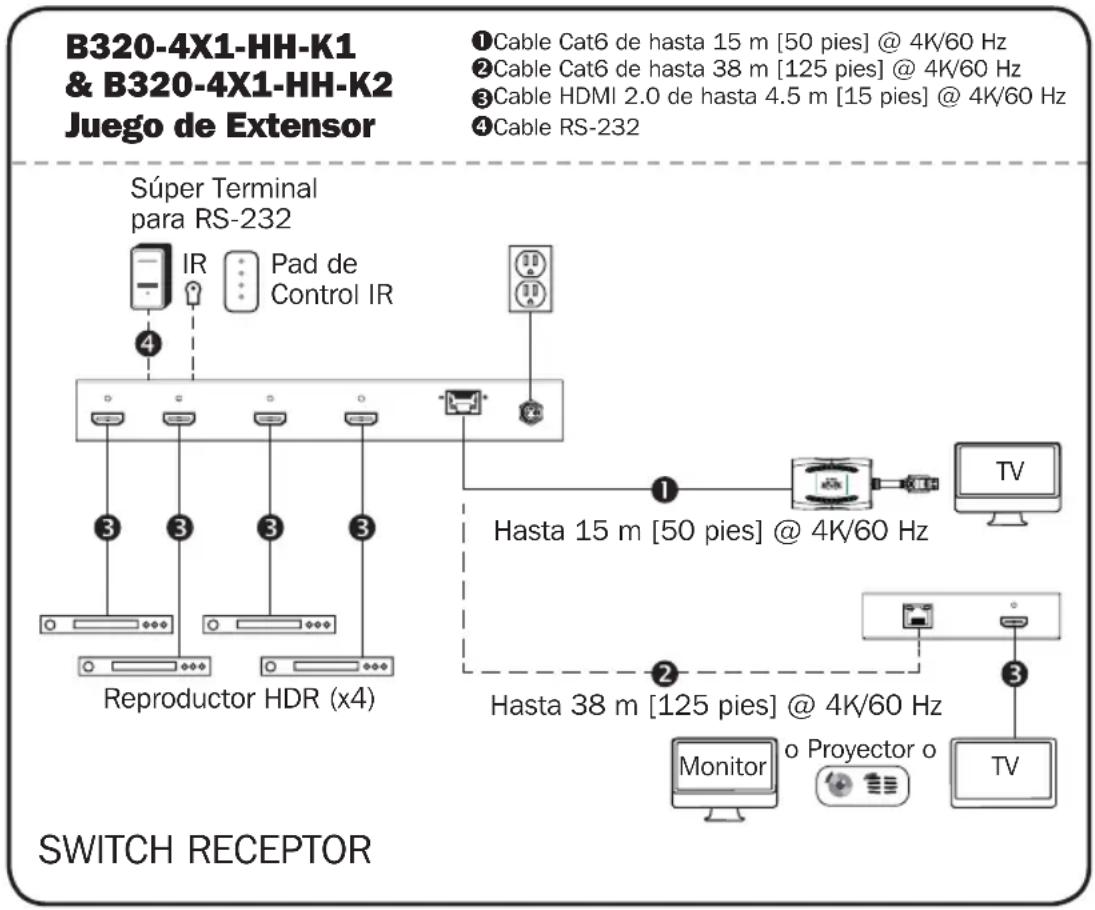

Instrucciones de Instalación para B320-4X1-HH-K1 y B320-4X1-HH-K2

Notas:

1. Pruebe para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.
2. Para conseguir la distancia y rendimiento máximos, use cables Cat6 con conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un número de calibre [AWG] mayor a 24 AWG, resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 de la Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG.
3. No se requiere energía externa en las unidades receptoras remotas debido a la tecnología PoC incorporada en las unidades transmisoras.

Instalación

1. Asegúrese de que todos los equipos en la instalación estén apagados.
2. Conecte la fuente HDMI al INPUT 1 [Entrada] en el switch de presentación con un cable HDMI suministrado por el usuario.
3. Repita el paso 2 para los puertos de entrada 2, 3 y 4.
4. Conecte el puerto RJ45 en el switch de presentación al puerto RJ45 en el receptor remoto con un cable Cat6 suministrado por el usuario. Nota: La distancia máxima de transmisión mediante cableado Cat6 para el B320-4X1-HH-K1 y B320-4X1-HH-K2 es de 15.24 m [50 pies] y 38.1 m [125 pies], respectivamente.
5. Conecte el puerto HDMI del receptor remoto a una pantalla con un cable HDMI suministrado por el usuario.
6. (Opcional) Si el switch de la serie B320-4X1 no está en línea de vista, conecte el cable receptor IR incluido al puerto IR-IN para una recepción IR más confiable.
7. (Opcional) Si desea controlar el switch de la serie B320-4X1 de su computadora, conecte un cable DB9 suministrado por el usuario al puerto RS-232. Para más información, consulte los Comandos RS-232.
8. Encienda todos los dispositivos conectados en la instalación. Entonces, conecte la fuente de alimentación externa incluida a la unidad transmisora del switch.
9. El LED de Encendido se encenderá en verde, indicando que la unidad está recibiendo energía suficiente y los LEDs de entrada se encenderán en color naranja, indicando que se está recibiendo una señal de las fuentes.

Instalación

Instrucciones de Instalación para B320-4X1-MH, B320-4X1-MHB-K y B320-4X1-MHE-K

Notas:

1. Pruebe para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.
2. Para conseguir la distancia y rendimiento máximos, use cables Cat6 con conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un número de calibre [AWG] mayor a 24 AWG, resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 de la Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG.
3. No se requiere energía externa en las unidades receptoras remotas debido a la tecnología PoC incorporada en las unidades transmisoras.

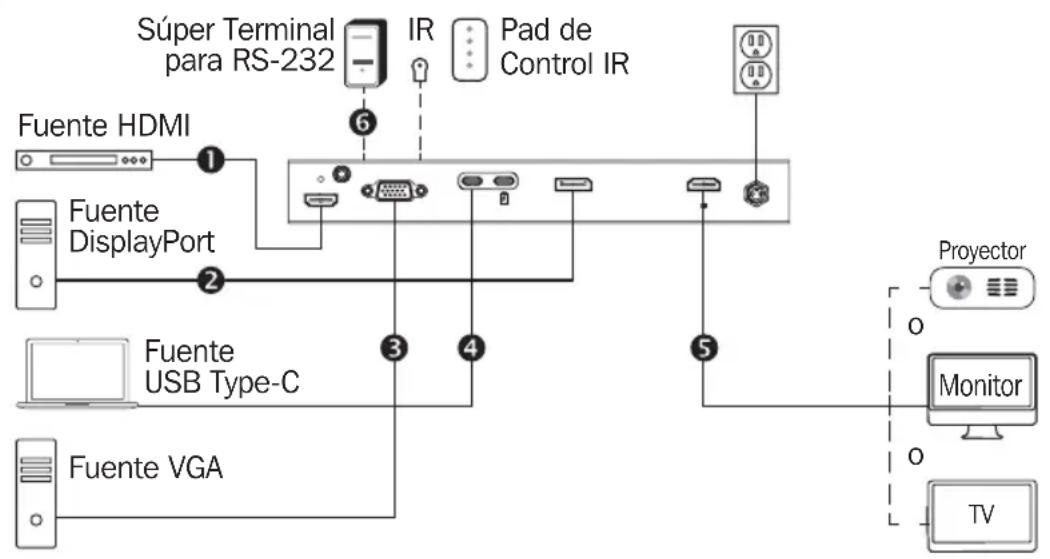

B320-4X1-MH Switch

① Cable HDMI 2.0 de hasta 4.5 m [15 pies] @ 4K/60 Hz
② Cable DisplayPort de hasta 4.6 m [15 pies] a 4K/60 Hz
③ Cable VGA de hasta 4.6 m [15 pies] a 1080p/60 Hz
④ Cable Type-C de hasta 1.83 m [6 pies] @ 4K/60 Hz
⑤ Cable HDMI 2.0 de hasta 9 m [30 pies] @ 4K/60 Hz
⑥ Cable RS-232

Instalación

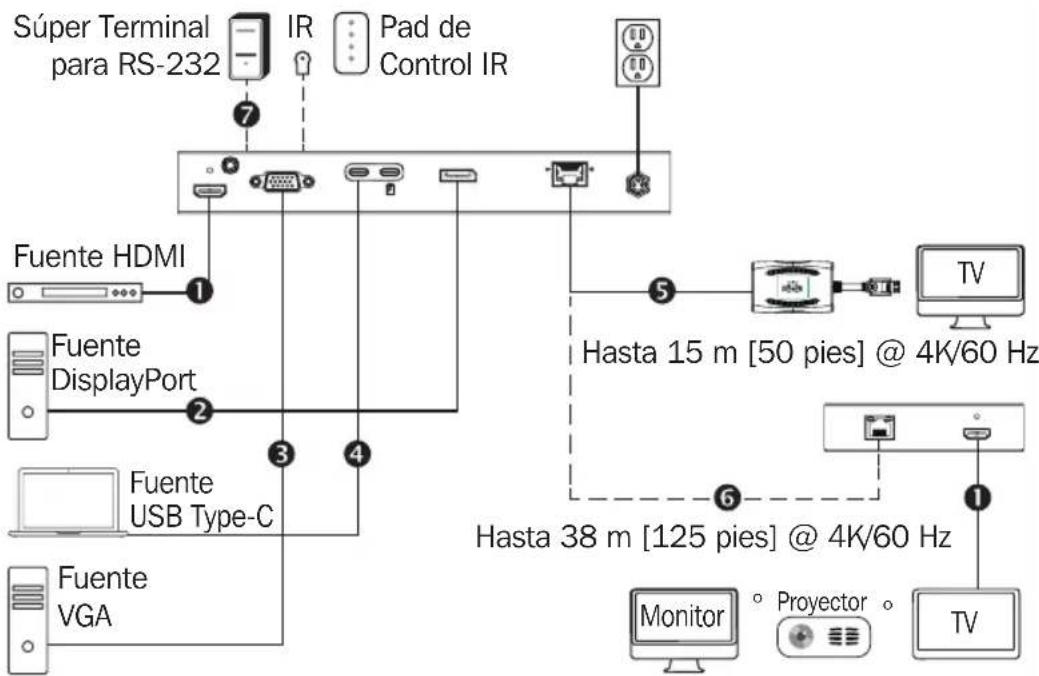

B320-4X1-MHB-K & B320-4X1-MHE-K Juego de Extensor

① Cable HDMI 2.0 de hasta 4.5 m [15 pies] @ 4K/60 Hz
② Cable DisplayPort de hasta 4.6 m [15 pies] a 4K/60 Hz
③ Cable VGA de hasta 4.6 m [15 pies] a 1080p/60 Hz
④ Cable Type-C de hasta 1.83 m [6 pies] @ 4K/60 Hz
⑤ Cable Cat6 de hasta 15 m [50 pies] @ 4K/60 Hz
⑥ Cable Cat6 de hasta 38 m [125 pies] @ 4K/60 Hz
⑦ Cable RS-232

SWITCHRECEPTOR

1. Asegúrese de que todos los equipos en la instalación estén apagados.
2. Conecte la fuente HDMI a HDMI IN con un cable HDMI suministrado por "el usuario."
3. Conecte la fuente DisplayPort a DP IN con un cable DisplayPort suministrado por el usuario.
4. Conecte la fuente USB C a TYPE C IN con un cable USB C suministrado por el usuario.
5. (Opcional) Conecte el adaptador de corriente de su fuente USB C a CHARGE IN, soportando hasta 100W (20V 5A) y suministrando hasta 90W de potencia a su fuente USB C.
6. Conecte la fuente VGA A VGA IN con un cable VGA suministrado por el usuario. Entonces conecte el puerto de salida de Audio de la fuente VGA a AUDIO VGA con un cable de audio de 3.5 mm suministrado por el usuario.

Instalación

Nota: deben usarse cables VGA de 15 pines. Los cables VGA de 14 pines no funcionarán.

1. Conecte el puerto de salida HDMI a una pantalla con un cable HDMI suministrado por el usuario.
2. B320-4X1-MHB-K y B320-4X1-MHE-K solamente: Conecte el puerto RJ45 en el transmisor del switch al puerto RJ45 en el receptor remoto con un cable Cat6 suministrado por el usuario. Nota: La distancia máxima de transmisión mediante cableado Cat6 para el B320-4X1-MHB-K y B320-4X1-MHE-K es de 15.24 m [50 pies] y 38.1 m [125 pies], respectivamente. Entonces, conecte el puerto HDMI del receptor remoto a una pantalla con un cable HDMI suministrado por el usuario.
3. (Opcional) Si el switch de la serie B320-4X1 no está en línea de vista, conecte el cable receptor IR incluido al IR-IN para una recepción de IR más confiable.
4. (Opcional) Si desea controlar el switch de la serie B320-4X1 de su computadora, conecte un cable DB9 suministrado por el usuario al puerto RS-232. Para más información, consulte los Comandos RS-232.
5. Encienda todos los dispositivos conectados en la instalación. Entonces, conecte la fuente de alimentación externa incluida a la unidad transmisora del switch.
6. El LED de Encendido se encenderá en verde, indicando que la unidad está recibiendo energía suficiente y los LEDs de entrada se encenderán en color naranja, indicando que se está recibiendo una señal de las fuentes.

Botones de Seguridad en el Panel Frontal

Los usuarios pueden bloquear los botones en el panel frontal para evitar cambios accidentales o clicks de botón. Para bloquear los botones en el panel frontal:

1. Oprima simultáneamente las entradas 1 y 2 y sosténgalas por 5 segundos.
2. Los cuatro LED de entrada (1 \~ 4) destellarán durante 5 segundos, entonces solo el LED de la fuente seleccionada se pondrá en color naranja.
3. Los botones en el panel frontal ahora son inoperables.

Instalación

Instalación de Control Serial RS-232

1. Asegúrese de que su software emulador de terminal esté funcionando.

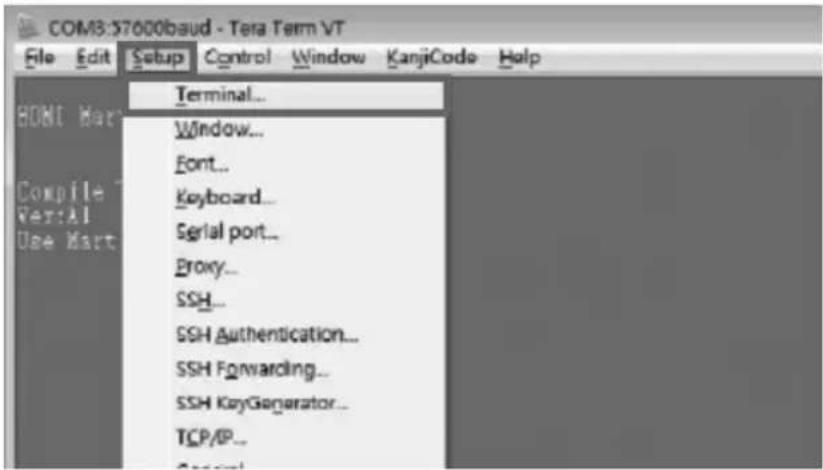

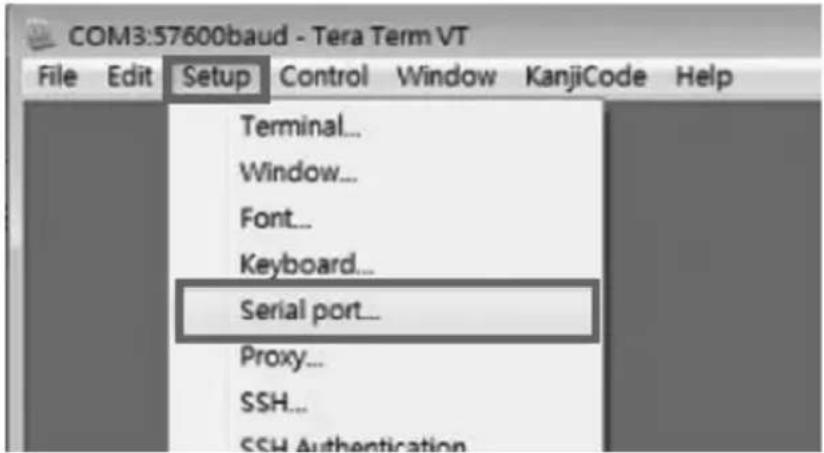

2. Configure su puerto COM serial. Abra su software, haga click en configuración y seleccione el puerto serial en el menú desplegable.

COM3:57600baud - Tera Term VT File Edit Setup Control Window KanjiCode Help Terminal... Window... Font... Keyboard... Serial port... Proxy... SSH... SSH Authentication

1. Seleccione el puerto COM en el que está conectado el DB9. Si usa Keyspan ^® , asignará automáticamente el puerto COM para usted. Asegúrese de seleccionar:

• Tasa de Baudios: 57600
- Datos: 8 bits
- Paridad: ninguna
- Parada: 1 bit
• Control de flujo: Ninguno y haga click en OK.

Para desbloquear los botones en el panel frontal:

1. Oprima simultáneamente las entradas 1 y 2 y sosténgalas por 5 segundos.
2. Los cuatro LED de entrada (1 \~ 4) destellarán durante 5 segundos, entonces solo el LED de la fuente seleccionada se pondrá en color naranja.
3. Los botones en el panel frontal ahora se pueden operar nuevamente.
4. Configure su software para permitir el control de entrada. Haga Click en Configurar y seleccione Terminal en el menú desplegable.

COM3:$7000baud - Tera Term VT File Edit Setup Control Window KanjiCode Help Terminal... Window... Font... Keyboard... Serial port... Proxy... SSH... SSH Authentication... SSH Forwarding... SSH KeyGenerator... TCP/IP...

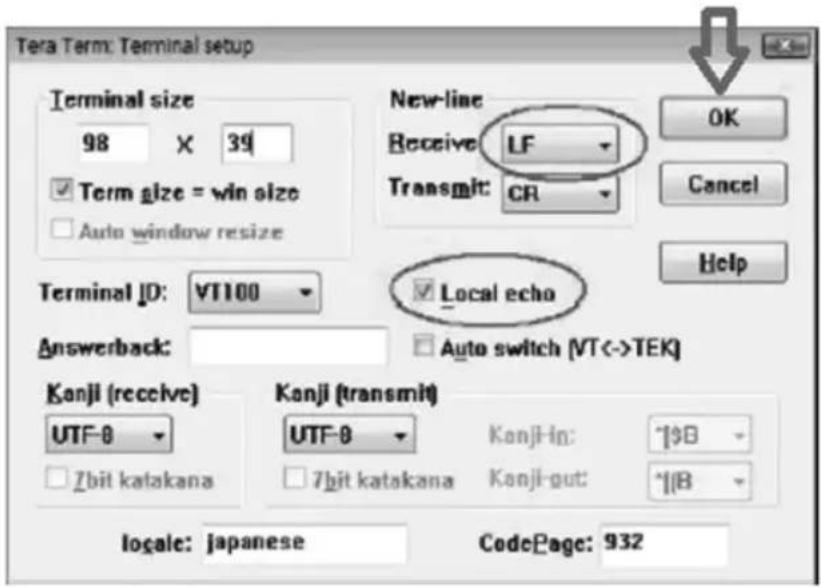

1. Seleccione LF en Recepción en la Nueva Línea. Haga click en el cuadro para activar el eco Local.

Ingrese el comando y haga click en ACEPTAR.

Solo puede usarse un comando a la vez. Debe esperar a que el switch acepte y termine el primer comando antes de enviar un segundo. Si se envía o emite un segundo comando antes de completar el primero, el switch ignorará el segundo comando.

Instalación

Funciones de enrutamiento

Comando:

- swN M

Variaciones:

• N: significa conexión de salida N, predeterminado 1
• M: Cambie a entrada M

Respuesta:

- CMD: swN M

Ejemplo de Respuesta:

• sw1 A
• CMD: sw1 A

Salida 1, Seleccione Entrada A

• sw2 B
• CMD: sw2 B

Salida 2, Seleccione Entrada B

Funciones de Energía

Comando: pwd

Respuesta: PW

Apoyo para Encendido y Apagado

• pwd
• CMD: PWD

Comandos Especiales

Comando: ste

Respuesta: OutputN M[ESTADO]

Variaciones:

• N: Salida N
• M: Entrada M
• [ESTADO]:

o [Señal] señal activa de la entrada
o [Inactivo] sin señal de entrada

Estado del canal de salida

• STE
- CMD: ESTADO
- Output1 A[Inactivo]
- Output2 A[Inactivo]

Especificaciones

Modelos B320-4X1-HH-K1 B320-4X1-HH-K2 B320-4X1-MH B320-4X1-MHB-K B320-4X1-MHE-K
Puertos de Entrada (Hembra)	4x HDMI 4x HDMI HDMI, DP, VGA +	3.5 mm, 2x USB C	HDMI, DP, VGA + 3.5 mm, 2x USB C	HDMI, DP, VGA + 3.5 mm, 2x USB C
Puertos de Salida (Hembra)	RJ45 RJ45 HDMI RJ45 RJ45
Distancia Máxima de RX	15.2 m [50 pies] 38.1 m [125 pies] N/A 15.2 m [50 pies] 38.1 m [125 pies]
Resolución Máxima	HDMI: 3840 x 2160 @ 60 Hz	HDMI: 3840 x 2160 @ 60 Hz	HDMI / DP / USB C: 4096 x 2160 @ 60 Hz; VGA: 1920 x 1080 @ 60 Hz	HDMI / DP / USB C: 3840 x 2160 @ 60 Hz; VGA: 1920 x 1080 @ 60 Hz	HDMI / DP / USB C: 3840 x 2160 @ 60 Hz; VGA: 1920 x 1080 @ 60 Hz
Temperatura de Operación	0 °C a 40 °C [32 °F a 104 °F]	0 °C a 40 °C [32 °F a 104 °F]	0 °C a 40 °C [32 °F a 104 °F]	0 °C a 40 °C [32 °F a 104 °F]	0 °C a 40 °C [32 °F a 104 °F]
Temperatura de almacenamiento	-15 °C a 50 °C [5 °F a 122 °F]	-15 °C a 50 °C [5 °F a 122 °F]	-15 °C a 50 °C [5 °F a 122 °F]	-15 °C a 50 °C [5 °F a 122 °F]	-15 °C a 50 °C [5 °F a 122 °F]
Carga PD 3.0	N/A	N/A	20V 5A (100W)	20V 5A (100W)	20V 5A (100W)

Garantía

Garantía Limitada por 1 Año

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de un (1) año a partir de la fecha de compra inicial. Si el producto resulta defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS.

(Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted. Esta garantía le otorga derechos legales específicos y es posible que usted goce de otros derechos que pueden variar de una jurisdicción a otra).

Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Garantía

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un equipo eléctrico y electrónico nuevo de Tripp Lite están obligados a:

• Enviar el equipo viejo para fines de reciclaje bajo la modalidad de uno por uno, semejante por semejante (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo provoque la falla del equipo de soporte de vida o afecte significativamente su seguridad o efectividad.

TRIPP·LITE
