Tipo de producto	Extensor HDMI por cable Cat5
Marca	Tripp Lite
Modelo	B126-2P2M-POC
Tecnología	Power over Cable (PoC) integrada
Número de puertos receptores	2
Resolución máxima	1080p (60 Hz) hasta 15,24 m; 1080i (60 Hz) hasta 30,48 m
Compatibilidad	3D, HDCP
Audio	Soporte de audio 7.1 canales
Alimentación externa	Entrada 100-240 V, 50/60 Hz, 0,5 A; Salida 5 V, 2 A
Cable HDMI integrado	Sí (en transmisor)
Dimensiones (transmisor, aprox.)	10 x 7 x 2,5 cm
Peso (aprox.)	200 g
Temperatura de funcionamiento	0°C a 40°C
Humedad de funcionamiento	10-85 % HR
Garantía	Garantía limitada de un año
Contenido del paquete	Transmisor, 2 receptores, 2 cables USB-A a Micro-B (0,30 m), bloque de alimentación, herrajes de montaje, manual
Accesorios opcionales	Cables Cat6 serie N202, cables HDMI de alta velocidad P568, P569-XXX-LOCK con bloqueo
Montaje	Mural, bastidor 19", poste
Mantenimiento	Limpiar con un paño suave y seco. No usar productos químicos.
Seguridad	Usar en un lugar bien ventilado. No exponer a la humedad ni a temperaturas extremas.
Reparabilidad	No reparable por el usuario. Contactar al soporte de Tripp Lite.

Preguntas frecuentes - B1262P2MPOC Tripp Lite

¿Cómo instalar el extensor HDMI B126-2P2M-POC?

Asegúrese de que la fuente HDMI esté apagada. Conecte la fuente al puerto INPUT del transmisor mediante un cable HDMI. Enchufe la alimentación externa al transmisor. Conecte los puertos OUTPUT del transmisor a cada receptor usando cables Cat5e/6/6a. Conecte los receptores a las pantallas a través de sus conectores HDMI integrados. Encienda la fuente. Si es necesario, use el cable USB Micro-B para alimentar los receptores desde un puerto USB o un cargador.

¿Qué distancia máxima puedo obtener?

Con un cable Cat5e/6/6a de hilos rígidos 24 AWG, la resolución 1080i (60 Hz) puede alcanzar hasta 30,48 m (100 pies) y la resolución 1080p (60 Hz) hasta 15,24 m (50 pies). Para mejor rendimiento, use un cable de calidad como la serie N202 de Tripp Lite.

¿Puedo usar cualquier cable Cat5?

Se recomienda usar un cable Cat5e, Cat6 o Cat6a de hilos rígidos (24 AWG) para un rendimiento óptimo. Los cables de hilos trenzados o de calibre superior (26 AWG) reducen la distancia máxima. Evite cables de baja calidad.

¿Qué hacer si no se muestra imagen?

Verifique que la alimentación externa esté conectada y funcione (LED verde encendido). Intente alimentar los receptores a través del puerto USB Micro-B con el cable incluido. Reinicie la fuente HDMI. Reduzca la resolución de video o la tasa de refresco. Pruebe los cables Cat5 y HDMI. Asegúrese de que no haya acopladores ni conmutadores entre los componentes.

¿El producto requiere alimentación para cada receptor?

El transmisor suministra alimentación a los receptores mediante la tecnología Power over Cable (PoC). Sin embargo, si no se muestra imagen, los receptores pueden necesitar alimentación adicional a través de su puerto USB Micro-B (use el cable incluido para conectarlos a un puerto USB o cargador).

¿Es compatible con 4K?

No, este modelo está diseñado para resoluciones de hasta 1080p. No admite 4K. Para resoluciones más altas, consulte otros modelos de Tripp Lite.

¿Puedo conectar más de dos pantallas?

Este modelo tiene dos puertos de salida para dos receptores, permitiendo conectar hasta dos pantallas. Para más pantallas, use un divisor HDMI adicional u otro modelo con más puertos.

¿Cómo montar el transmisor?

El kit de montaje incluido permite fijar el transmisor a la pared, en un bastidor de 19 pulgadas o en un poste. Use los soportes y tornillos proporcionados. Consulte el manual para los diagramas de montaje.

¿Cuál es la garantía del B126-2P2M-POC?

Tripp Lite ofrece una garantía limitada de un año a partir de la fecha de compra inicial, cubriendo defectos de materiales y fabricación. Para cualquier reclamo, contacte al soporte para obtener un número RMA y devuelva el producto con porte pagado y comprobante de compra.

¿Puedo usar este extensor con un cable HDMI existente entre la fuente y el transmisor?

Sí, puede usar un cable HDMI estándar (por ejemplo, la serie P568 de Tripp Lite) para conectar la fuente al puerto INPUT del transmisor. Asegúrese de que el cable esté en buen estado y sea de calidad suficiente para la resolución deseada.

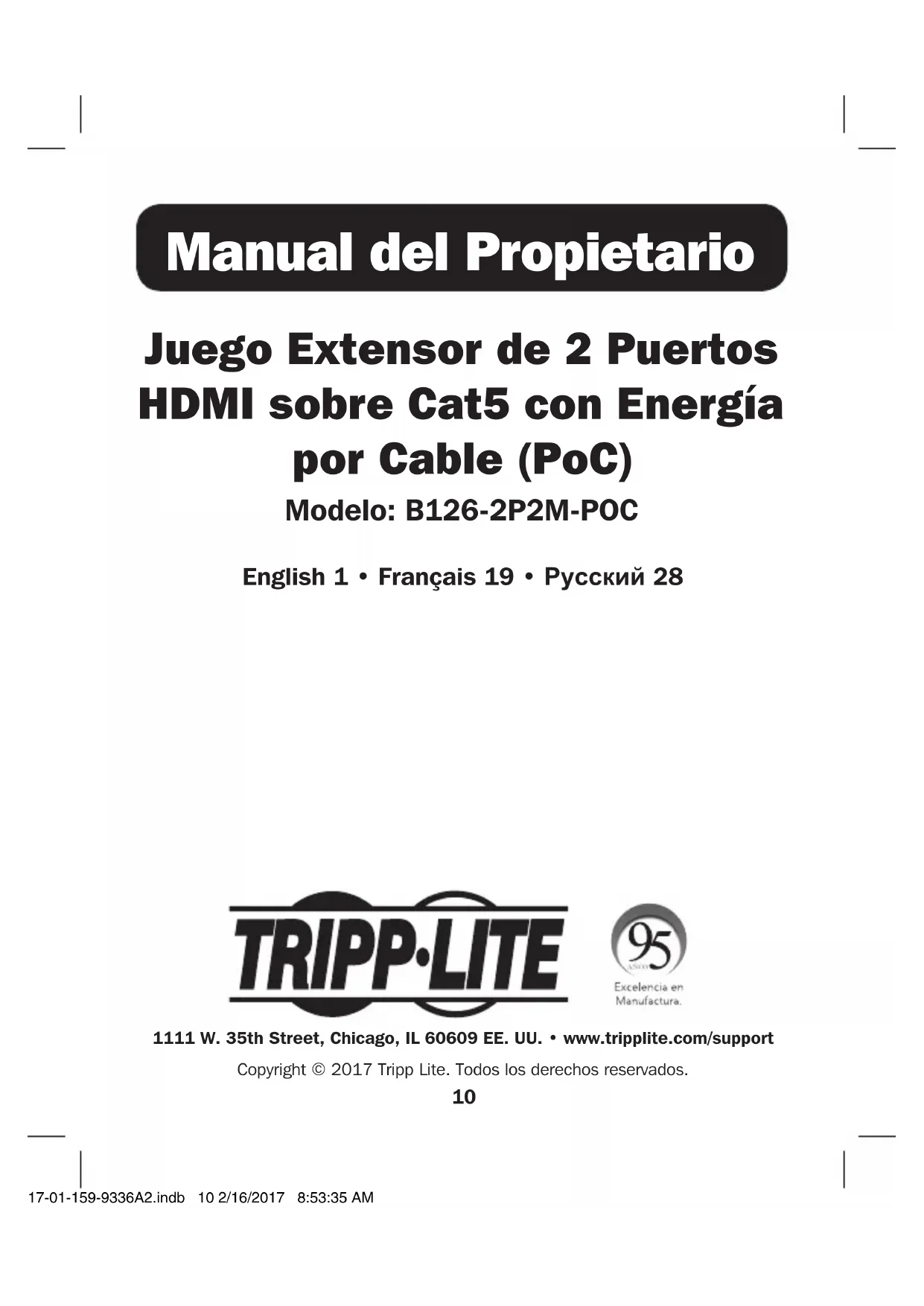

MANUAL DE USUARIO B1262P2MPOC Tripp Lite

Manual del Propietario

Juego Extensor de 2 PuertoHDMI sobre Cat5 con Energíapor Cable (PoC)

Modelo: B126-2P2M-POC

English 1 • Français 19 • Pycckn 28

Excelecnia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.triplite.com/support

Copyright © 2017 Tripp Lite. Todos los derechos reservados.

Characteristicas del Producto

• Divide y extienda una seals HDMI a dos pantallas HDMI
• Extienda una BCH 1080i hasta a 30.5 m [100 pies] de la fuente o una BCH 1080p hasta a 15.24 m [50 pies] de la fuente
• La Tecnología de Energía por Cable (PoC) alimenta a launidad receptora sobre cable Cat5e / 6 / 6a
• Un cable HDMI incorporeal se conecta directamente a una fuente HDMI
• Las unidades receptoras de peril ultra bajo con conector HDMI incorporedo se connectan directamente a las pantallas HDMI para una colocacion discreta
• Compatible con HDCP y 3D
• Soporte audio y sonido envolvente de hasta 7.1 canales (Multi-canal o PCM)
• Conectar y Usar—No require software ni controladores

Contenido del Empaque

• Unidad Transmisora
• Unidad Receptora (x2)
• Cable USB-A a USB Micro-B - 30.5 cm [1 pie] (x2)
• Fuente de Alimentacion Extera (entrada: 100V - 240V, 50/60 Hz, 0.5A; Salida: 5V, 2A)
• Accesorios de instalación
• Manual del Propietario

Accesorios Opcionales

• Cables Patch Cat6 de Alambre Sólido 24 AWG Serie N202
• Cables HDMI de Alta Velocidad Serie P568
• Cables HDMI de Alta Velocidad con Ethernet y Conectores de Seguidad P569-XXX-LOCK*

*Disponible en longitudes de hasta 4.57 m [15 pies] XXX se refiere a la longitud (p.e. 006 = 6 pies, 015 = 15 pies, etc.)

Instrucciones de Instalación

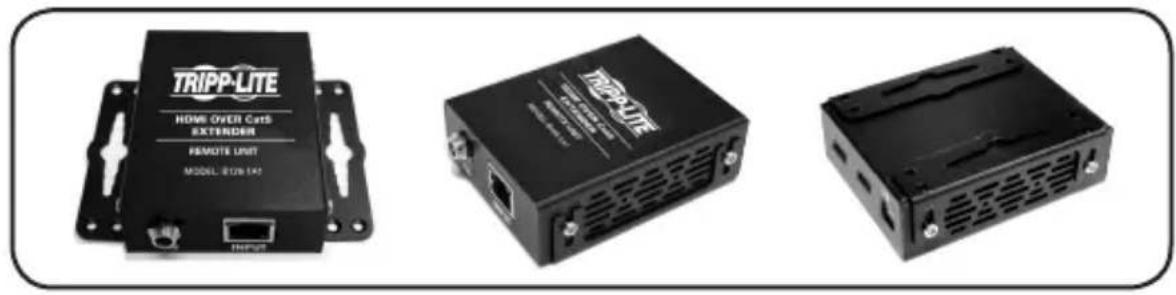

El B126-2P2M-POC incluye accesorios de instalación que permiten que launidad transmisora se instale en una gran variedad deomanas. Lassiguientes imagenes demuestran这些 métodos de instalación.

Nota: Se muestra el modelo B126-1A1 con fines ilustrativos; la instalacion del B126-2P2M-POC es igual.

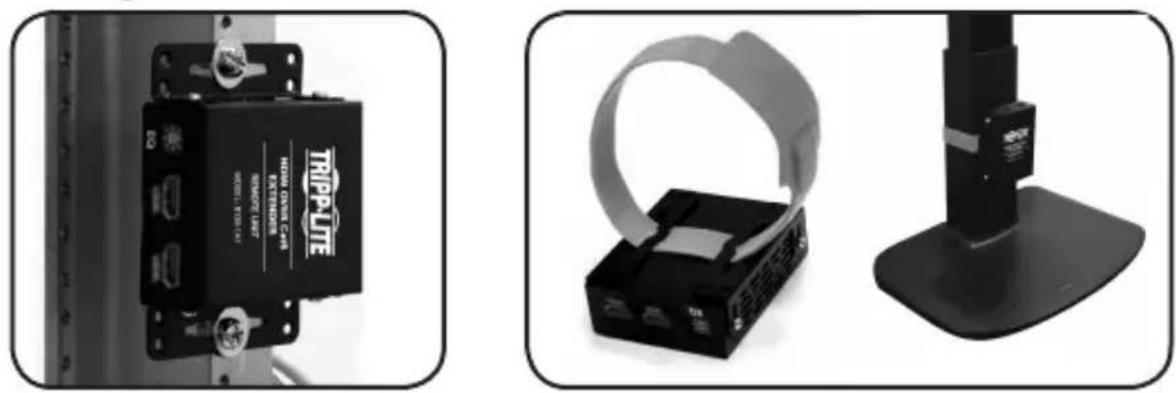

Instalación en la Pared

Instalación en Rack de 19 Pulgadas Instalación en Poste

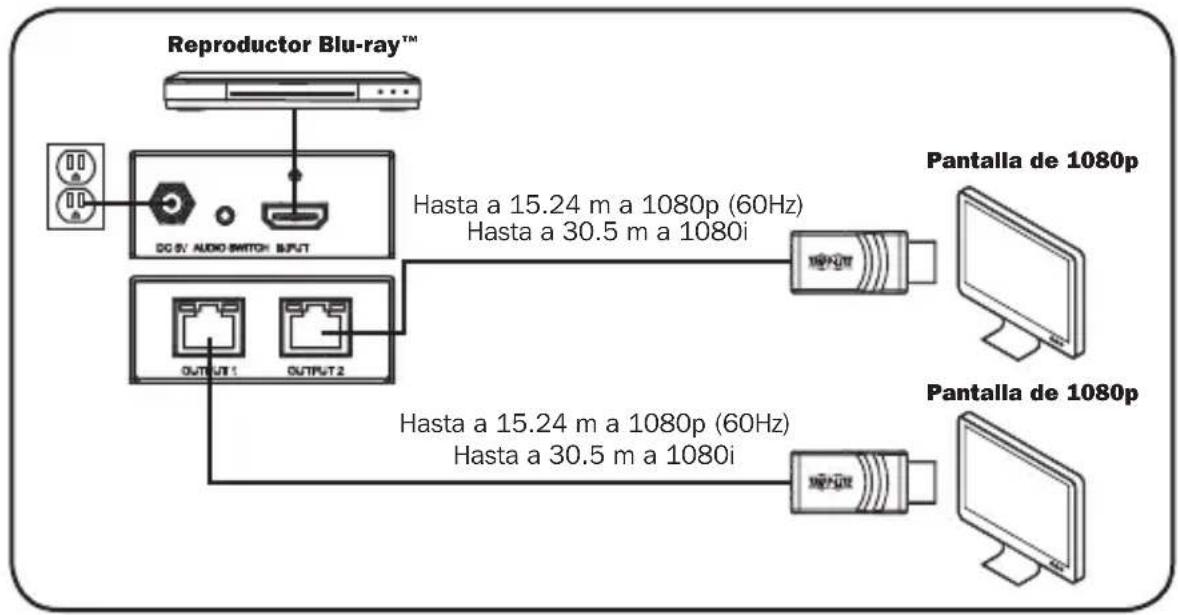

Instalación de Juego Extensor

Notas:

1. Pruebe para asegurar de que toda la instalacion trabaje correctamente antes de jalar los cables a工程技术 y paredes.
2. Para encontrar la distancia y rendimientoolestimos,use un cable Cat5e / 6/6a de alambre solido 24 AWG. Utilizar cable Cat5e / 6 de alambre trenzado o cable con un calibre (AWG) mayor que 24 AWG,daralugar auna distancia de extensionmas corta.Un cableado de mayor calibre, como 26 AWG,tiene capacité de transmis-. tion mas limitada que el cableado de menor calibre. Todos los cables Cat6 series N202 de Tripp Lite estan hechos de cableado de alambre solido de 24 AWG.

1. Asegürese de que la fuente de HDMI esté apagada.
2. Conecte el puerto de entrada de launidad transmisora a una fuente de HDMI using an cable HDMI de la série P568 de Tripp Lite (no incluido).
3. Conecte la fuente de alimentación externa a launidad transmisora y enchufela en un Supresor de Sobretensiones, Unidad de Distribución de Energía, o Sistema de Respaldo Ininterrupible de Tripp Lite. Los LEDs verdes del RJ45 se iluminaran para indicar que se está recubiendo energia de la fuente de alimentación externa.

Instalación de Juego Extensor

1. Mediente un cable Cat5e / 6 / 6a, conecte el puerto de SALIDA 1 de la unidad transmisora al puerto RJ45 de una unidad receptora. El LED verde de RJ45 en la unidad receptora se iluminará para indicar que la unidad está recibiendo alimentación. El LED color naranja de RJ45 también se encenderá para indicar que la unidad está connectada a un(transmisor encendido.
2. Repita el paso 4 para conectar el puerto de SALIDA 2 del transmisor a la unidad receptora adicional.
3. Conecte el conductor HDMI de launidad receptora al puerto HDMI del monitor.
4. Repita el paso 6 para conectar unaunidad remota adicional a un monitor HDMI adicional.
5. Encienda la fuente de HDMI. Los LEDs RJ45 olor naranja en launidad transmisora se iluminaran para indicar que está recibiendo una sealsde la fuente. Ahora debe做不到laImagen de la fuente en losmonitores connectados.

Note: La fuente de alimentación externa de la unidad transmisora proportión Energía suficiente para la mayoría de las pantallas. Sin embargo, en caso de que se necesite potencia adicional, se proportióna en las unidades receptoras un puerto USB Micro-B. Si no aprece ninguna imagen afterwards de seguir las instrucciones de instalación, utilise los cables USB Micro-B incluidos para conectar los receptores al puerto USB del monitor o un cargador USB de pared.

Solución de Problemas

Si no pueda促成 unaImagen acceptable desdes de seguir las instrucciones de instalacion, pruebe这些东西 consejos para resolver problemas.

1. ¿Esta la fuente de alimentación externa de launidad connectada y enchufada a una fuente de alimentación que trabaje correctamente? Para que el producto funciona correctamente, deben estar-connectado a y recibiendo energia de la fuente de alimentación externa.
2. No se muestra ningunaImagen después de seguir las instrucciones de instalación. La fuente de alimentación externa de launidad transmisora proportiona energia suficiente para la mayoría de las pantallas. Sin embargo, en caso de que se necesite potencia adicional, se proportiona en las unidades receptoras un puerto USB Micro-B. Si no apereceREENaImagenuponde seguir las instrucciones de instalacion,utilice los cables USB Micro-B incluidos para conectar los receptores al puerto USB del monitor o un cargador USB de pared.
3. Se apagó la fuente de HDMI antes de la instalación? Si no fue asi, reiniciela.
4. ¿Qué resolution está intentando alcantar? Vea las secciones Caracteristicas del Producto e Instalación del Juego del Extensor en este manual para consultar los detailles cobre distancia yResolution,maxima. Cuanto menor sea la distancia de extension, cuando mayor sera laResolutionasted Podrá Obtener. Si no pueda recibir una imagen acceptable,intaente bajo la Resolution del equipo de video o ajustar la tasa deactualización.
5. ¿Qué tipo de cableado utilizes? Cableado inferior puede resultar en un rendimiento deficiente. Es importante que los cables realizadosmightan soportar la resolution de video que está intentando alcanczar. Paraunar la distancia y resolution的最大as,debe usarse un cable UTP de alambre solido 24 AWG,(como los cables Serie N202 de Tripp Lite).

Solución de Problemas

1. Pruebe sus cables para asegurar de que funciona correctamente. Por exemple, conecte su cable Cat5e / 6 / 6a entre una computadora y una red para verificar si estáce una红线 de red.
2. ¿Existen paneles de conexiones u otros dispositivos instalados entre las unidades transmisora y la receptora? El Juego Extensor HDMI sobre Cat5 de Tripp Lite fue Diseño para connectarse directamente del(transmisor alos receptores mediate un cable UTP. Mientras más+puntos de conexión entre lo monitores de origen y los remotos, mayor degradación de la senal occurrirá, causando bajo rendimiento. Si un panel de conexiones u othero dispositivo se encuentra entre las unidades transmisora y receptorora, deben eliminarse de la instalación.
3. ¿Esta instalado un divisor, switch u otro dispositivo entre la fuente de video y el transmisor o entre los receptores y las pantallas?

El Juego Extensor HDMI sobre Cat5 de Tripp Lite ha sido Diseñado para que el transmisor se conecte directamente con la fuente de video y para que los receptores se connecten directamente a las pantallas. Si hay un divisor, switch u otro dispositivo entre el transmisor y la fuente de video o entre los receptores y las pantallas,deferán retirarse de la instalación.

1. Compruebe el cableado para detectar该如何 quiebr daño que pueda haber occurrido durante la instalacion. Si un conector del cable se afloja al jalarlo a工程技术 y paredes o el forro del cable está dañado, causando que se empongan los cables, noURTRA alcanzar el máximo rendimiento.
2. ¿Están las unidades de(transmisor y receptor situadas en una zona que las exponga a temperatas elevadas? Si el producto se está sobrecalentando, no funciona corRECTamente.

Garantía

TRIPP LITE garantía por un (1) año desde la Fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obr. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A su entera disreción) de cualquier producto defectuoso. Para Obtener servicios bajo this garantía,Debe obtener un numero de Autorizacion de Devoluncion de Mercancia (RMA) de TRIPP LITE o de un centro de service autorizzato de TRIPP LITE. Los productos deben ser regresados a TRIPP LITE o a un centro de service autorizzato de TRIPP LITE con los cargos de transporte prepagados y deben依照arse con una breve descripción del problema y un comprobante de la Fecha y el lugar de compra.Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de algoña manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTIAS EXPRESAS O IMPLICITAS, INCLUDEAS GARANTIAS DE COMERCIABILIDAD Y ADECUACION PARA UN PROPENSITY PARTICULAR. Algunos Estados no permiten la limitacion o exclusion de garantias implicadas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGUN CASO TRIPP LITE SERÁ RESPONSABLE POR DANOS DIRECTOS, INDIRECTOS, ESPECIALIES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especialmente, TRIPP LITE no es responsable por ningún costo, como perdida de开发利用 o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier othera forma.

Garantía

Información de sobre Cumplimiento de la WEEE para Clientes de Tripp Lite y Recicladores (Unión Europea)

Según la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (Waste Electrical and Electronic Equipment, WEEE) y sus reglamentos, cuando los clients compran nuevo equipos electricos y electrónicos a Tripp Lite, tienen derecho a:

• Enviar equipos antiguos para reciclaje según una base de uno por uno, entre productos similares (esto varía dependiendo del País)
• Enviar el equipo nuevo de vuelta para reciclaje cuando este se convierta finalmente en desecho

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda consecutamente causar la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una的政治a de mejora continua. Las specifications estan susetas a cambio sin previo aviso.

Excelencia en Manufactura.
