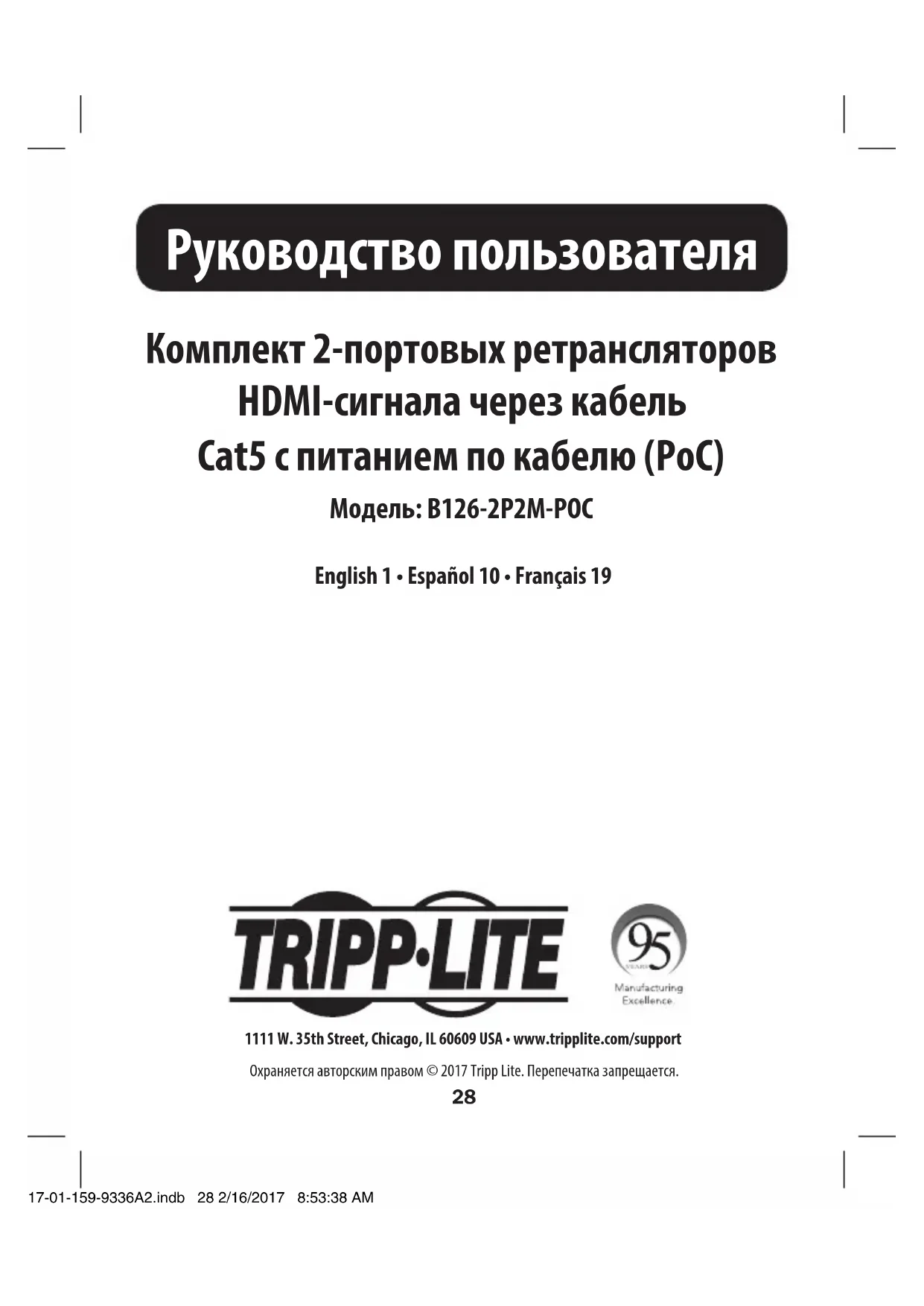

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B1262P2MPOC Tripp Lite

• Обеспечивает разделение и ретрансляцию HDMI-сигнала на два устройства отображения стандарта HDMI

• Ретранслирует сигнал стандарта 1080i на расстояние до 30 м от источника или сигнал стандарта 1080p (60 Гц) на расстояние до 15 м от источника

• Встроенная технология Power-over-Cable (PoC) обеспечивает питание приемных устройств по кабелю Cat5e/6/6a

• Вмонтированный HDMI-кабель подключается непосредственно к источнику HDMI-сигнала

• Сверхнизкопрофильные приемные модули со встроенным разъемом HDMI подключаются непосредственно к устройствам отображения HDMI-сигналов, что позволяет обеспечивать оптимальное размещение

• Соответствие требованиям HDCP и 3D

• Поддержка аудиосистем объемного звучания (многоканальных или ИКМ)

• Подключение по технологии Plug-and-play без необходимости использования какого-либо программного обеспечения или драйверов

• Приемный модуль (2 шт.)

• Кабель с разъемами USB-A и USB Micro-B, длина 0,3 м (2 шт.)

Внешний блок питания (Вход: 100-240 В; 50/60 Гц; 0,5 А Выход: 5 В, 2 А)

• Монтажные приспособления

• Руководство пользователя

• Соединительные кабели Cat6 серии N202 с одножильными проводами калибра 24 AWG

• Высокоскоростные HDMI-кабели серии P568

• Высокоскоростные HDMI-кабели P569-XXX-LOCK* с разъемами Ethernet и фиксирующими

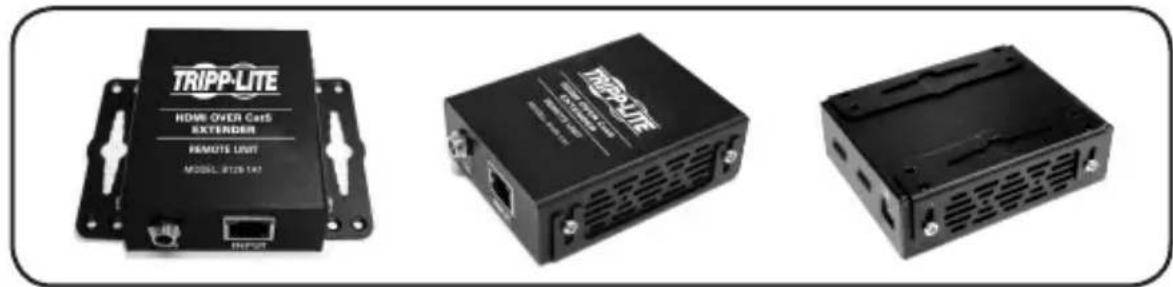

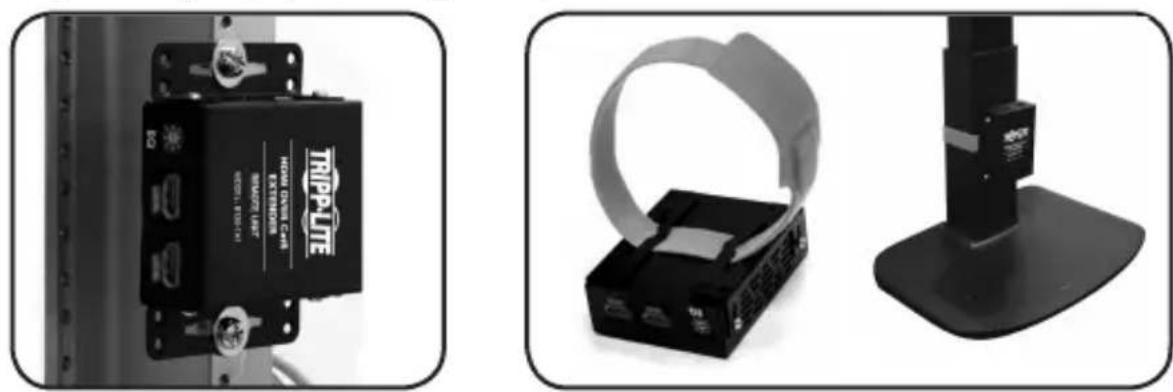

*Длина до 4,5 м. XXX соответствует длине (например, 006 = 6 фт., 015 = 15 фт. и т.д.) 17-01-159-9336A2.indb 29 2/16/2017 8:53:38 AM30 Указания по монтажу Комплект B126-2P2M-POC включает в себя монтажную оснастку, позволяющую крепить передатчик различными способами. Эти методы крепления представлены ниже на рисунках. Примечание. На иллюстрациях показана модель B126-1A1; установка модели B126-2P2M-POC осуществляется аналогичным образом. Настенный монтаж Монтаж в 19-дюймовой стойке Монтаж на мачте 17-01-159-9336A2.indb 30 2/16/2017 8:53:38 AM31 Установка ретранслятора Примечания:

1. Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования

2. Для достижения максимальной дистанции и производительности необходимо использовать кабель

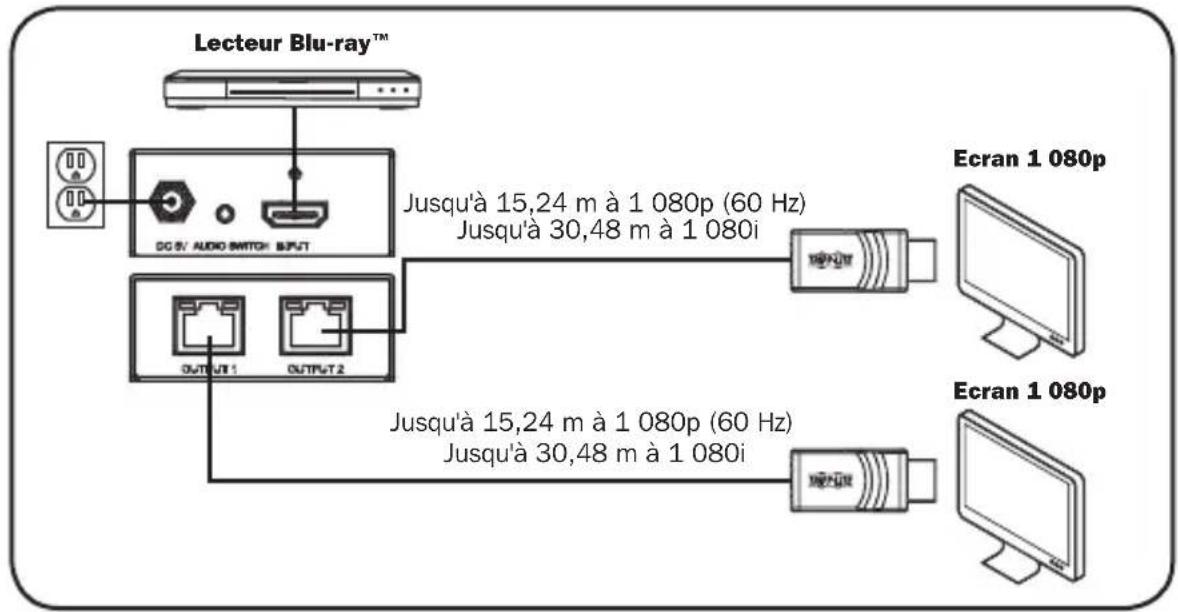

Cat5e/6/6a с одножильными проводами калибра 24 AWG. Использование кабеля Cat5e/6 с многожильными проводами или кабеля с проводами калибра выше 24 AWG приведет к сокращению длины ретрансляции. Кабели более высоких калибров (например, 26 AWG) имеют более ограниченную передающую способность по сравнению с кабелями более низких калибров. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG. 1080p монитор 1080p монитор 1080p (60 Гц) на расстояние до 15 м 1080i на расстояние до 30 м 1080p (60 Гц) на расстояние до 15 м 1080i на расстояние до 30 м Blu-ray плееры

1. Убедитесь в том, что питание источника HDMI-сигнала отключено.

2. Подключите источник HDMI-сигнала ко входному порту (INPUT) передающего модуля с

помощью HDMI-кабеля Tripp Lite серии P568).

3. Подключите внешний блок питания к передающему модулю и включите его в розетку сетевого

фильтра, блока распределения питания (PDU) или источника бесперебойного питания (ИБП) Tripp Lite. Питание от внешнего источника отображается светодиодными индикаторами RJ45зеленого

4. Соедините порт OUTPUT 1 передающего модуля с портом RJ45 приемного модуля с помощью

кабеля Cat5e/6/6a. Наличие питания приемного модуля отображается светодиодным индикатором RJ45 зеленого цвета. Подключение модуля к запитанному передатчику отображается светодиодным индикатором RJ45 оранжевого цвета.

5. Повторите шаг 4 для подключения порта OUTPUT 2 передающего модуля к дополнительному

6. Соедините разъем HDMI приемного модуля с HDMI-портом монитора.

7. Повторите шаг 6 для подключения дополнительного блока дистанционного управления к

дополнительному HDMI-монитору.

8. Включите питание источника HDMI-сигнала. Получение сигнала от источника передающим

модулем отображается светодиодными индикаторами RJ45 оранжевого цвета. Теперь изображение, получаемое от источника, должно выводиться на подключенные мониторы. Примечание. Внешний блок питания передающего модуля обеспечивает достаточное электропитание для большинства устройств отображения. Однако на случай потребности в дополнительном питании приемные модули оснащаются портом USB Micro-B. В случае отсутствия изображения после выполнения указаний по установке подключите приемники к USB-порту монитора или розетке USB при помощи кабелей с разъемами USB Micro-B, входящих в комплект. 17-01-159-9336A2.indb 32 2/16/2017 8:53:38 AM33 Выявление и устранение неисправностей Если выполнение указаний по установке не позволяет достичь приемлемого качества изображения, попробуйте воспользоваться приведенными ниже рекомендациями по выявлению и устранению неисправностей.

1. Подключен ли внешний блок питания модуля к работающему источнику питания?

Для надлежащего функционирования данного изделия оно должно подключаться к внешнему блоку питания и запитываться от него.

2. После выполнения указаний по установке изображение отсутствует. Внешний блок

питания передающего модуля обеспечивает достаточное электропитание для большинства устройств отображения. Однако на случай потребности в дополнительном питании приемные модули оснащаются портом USB Micro-B. В случае отсутствия изображения после выполнения указаний по установке подключите приемники к USB-порту монитора или розетке USB при помощи кабелей с разъемами USB Micro-B, входящих в комплект.

3. Было ли отключено питание источника HDMI-сигнала перед началом установки?

Если нет, выполните его перезапуск.

4. Какого разрешения вы пытаетесь добиться? Подробнее о максимальных значениях

дистанции и разрешения см. в разделах Функциональные возможности изделия и Установка комплекта ретрансляторов. Чем меньше длина ретрансляции, тем выше разрешение, которое вы сможете получить. В случае невозможности добиться приемлемого качества изображения попробуйте уменьшить видеоразрешение компьютера или отрегулировать частоту обновления.

5. Какой тип кабелей вы используете? Использование ненадлежащих кабелей может

привести к ухудшению рабочих характеристик. Необходимо использовать кабели, поддерживающие тот уровень видеоразрешения, который вы пытаетесь получить. Для достижения максимально возможных значений дистанции и разрешения необходимо использовать кабель типа UTPс одножильными проводами калибра 24 AWG (например, предлагаемые компанией Tripp Lite кабели серии N202).

6. Проверьте используемые кабели на предмет их надлежащего функционирования.

Например, подключите компьютер к сети при помощи кабеля Cat5e/6/6a с целью проверки того, обеспечивает ли он сетевое соединение. 17-01-159-9336A2.indb 33 2/16/2017 8:53:39 AM34 Выявление и устранение неисправностей

7. Установлены ли какие либо коммутационные панели или другие устройства

между передающим и приемным модулями? Выпускаемые компанией Tripp Lite ретрансляторы сигнала HDMI по кабелям Cat5 рассчитаны на прямое соединение передающего и приемного модулей через неэкранированный кабель типа "витая пара" (UTP). Чем больше точек соединения между источником и удаленными мониторами, тем выше вероятность снижения качества сигнала, вызывающего ухудшение рабочих характеристик. При наличии коммутационной панели или другого устройства между передающим и приемным модулями их необходимо исключить из состава установки.

8. Имеется ли разветвитель, коммутатор или какое-либо другое устройство

между источником видеосигнала и передатчиком или между приемниками и устройствами отображения? Выпускаемые компанией Tripp Lite ретрансляторы сигнала HDMI по кабелям Cat5 рассчитаны на прямое подключение передающего модуля к источнику видеосигнала и прямое подключение приемников к устройствам отображения. При наличии разветвителя, коммутатора или какого-либо другого устройство между источником видеосигнала и передатчиком или между приемниками и устройствами отображения их необходимо исключить из состава установки.

9. Проверьте кабели на предмет наличия повреждений, которые могли произойти

в процессе установки. В случае разбалтывания кабельного разъема при протягивании кабеля через стены/потолки или повреждения кабельной оболочки, вызывающего оголение проводов, достижение максимальных рабочих характеристик не представляется возможным.

10. Не подвергаются ли передающий и/или приемный модули воздействию

повышенных температур в тех местах, где они установлены? В случае перегрева изделие не может функционировать надлежащим образом. 17-01-159-9336A2.indb 34 2/16/2017 8:53:39 AM35 Гарантийные обязательства Ограниченная гарантия 1 год Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение одного (1) года с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA - разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ

ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр. 17-01-159-9336A2.indb 35 2/16/2017 8:53:39 AM36 Гарантийные обязательства Информация для клиентов компании Tripp Lite о соблюдении требований директивы ЕС об отходах электрического и электронного оборудования (WEEE) Согласно директиве ЕС об отходах электрического и электронного оборудования (WEEE) и применимым нормам в случаях, когда покупатели приобретают новое электрическое и электронное оборудование компании Tripp Lite, они имеют право на следующее:

• Отправку старого оборудования, которое является эквивалентным по количеству и идентичным полученному новому оборудованию, на утилизацию (это условие может отличаться в зависимости от страны)

• Отправку нового оборудования обратно на утилизацию, когда оно в конечном итоге становится изношенным Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность. Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support 17-01-159 93-36A2_revA 17-01-159-9336A2.indb 36 2/16/2017 8:53:39 AM
