РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B1194X1MV Tripp Lite

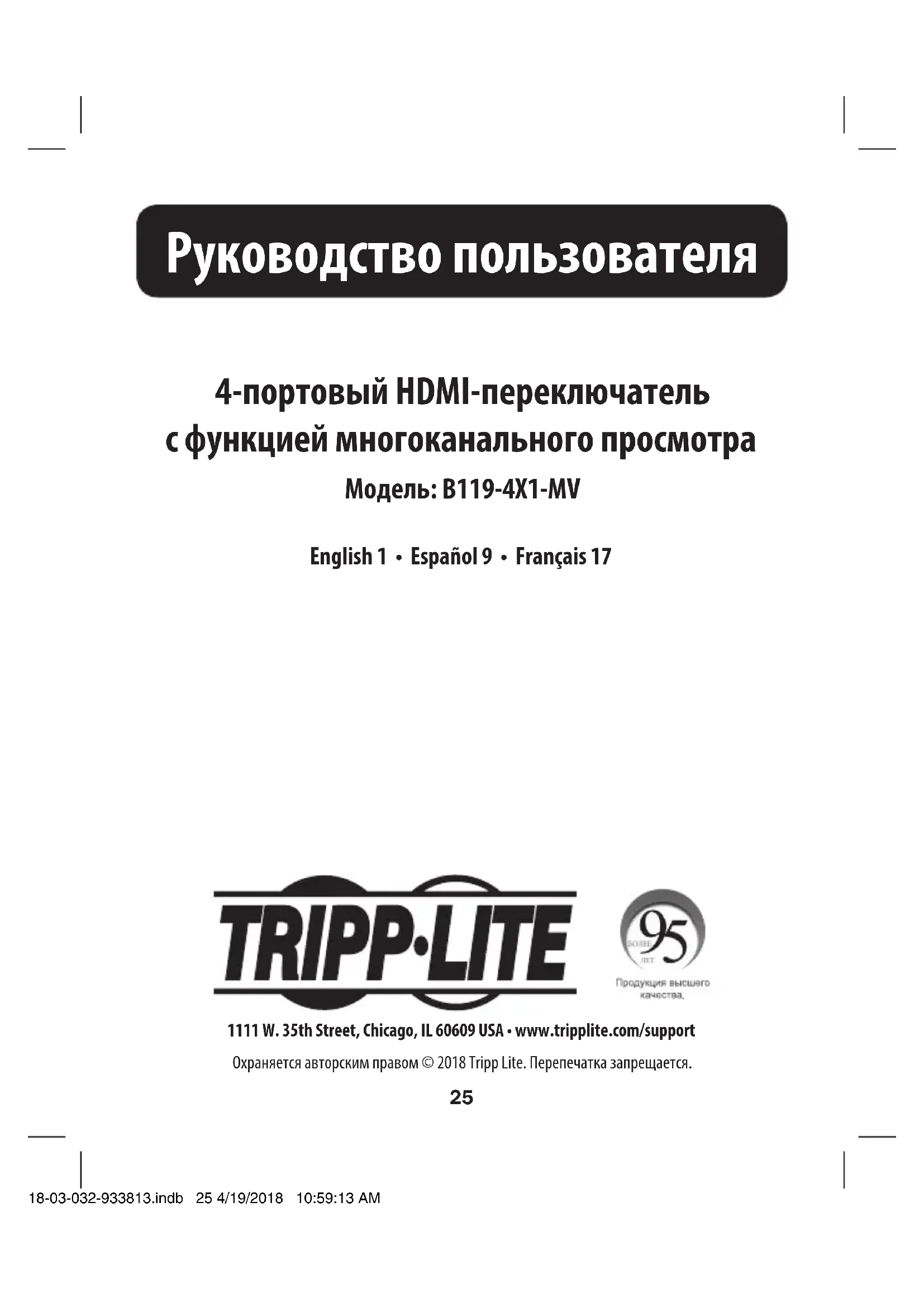

Руководство пользователя

4-портовый HDMI-переключатель с функцией многоканального просмотра

Модель: B119-4X1-MV

English 1 • Español 9 • Français 17

TRIPP·LITE

Продукция высшего качества.

Охраняется авторским правом © 2018 Tripp Lite. Перепечатка запрещается.

Характеристики продукта

• Одновременный контроль параметров и бесперебойное переключение между четырьмя устройствами в режиме реального времени
  • Переход между режимами отображения нажатием кнопки на передней панели или пульте дистанционного управления
• Поддержка просмотра в режимах отображения Quad (4-оконный), Dual (2-оконный) и Full Screen (полноэкранный)
• Переключение аудиоканалов независимо от видеизображения, получаемого с подключенных источников HDMI-сигнала
• Поддержка видеоразрешений стандарта высокой четкости до 1080р (при частоте 60 Гц)
• Автоматическая настройка при подключении по технологии Plug-and-Play без необходимости использования программного обеспечения или драйверов

Комплект поставки

• 4-портовый HDMI-переключатель с функцией многоканального просмотра
- Внешний источник питания* (Вход: 100-240 В; 50/60 Гц; 0,6 А Выход: 12 В, 2 А)
• Монтажные приспособления
• Дистанционное управление
- Руководство пользователя
*Комплектуется переходниками для разъемов типа NEMA 1-15P (Северная Америка), CEE 7/16 Schuko (Европа), BS 1363 (Великобритания) и AS/NZS 3112 (Австралия).

Опциональные комплектующие

• Высокоскоростные HDMI-кабели серии P568

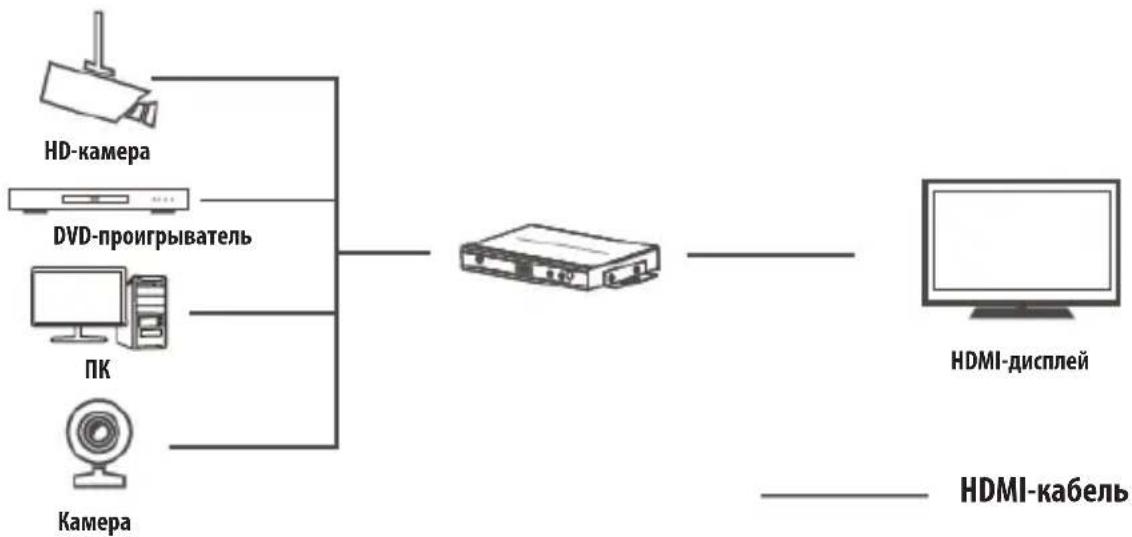

Возможность стандартной установки

1. Убедитесь в том, что все подключаемые устройства выключены.
2. Подключите первый источник HDMI-сигнала к порту с маркировкой "HDMI 1".

Примечание. При подключении источника к переключателю длина HDMI-кабеля не должна превышать 5 м.

1. Повторите действия, описанные в п. 2, для подключения дополнительных источников HDMI-сигнала к остальным портам.
2. Подключите HDMI-дисплей к порту с маркировкой "Output" ("Выход").

Примечание. При подключении переключателя к дисплею длина HDMI-кабеля не должна превышать 5 м.

1. Подключите к переключателю внешний источник питания, а затем включите его в сетевой фильтр, блок распределения питания (PDU) или источник бесперебойного питания (ИБП) Tripp Lite. При подаче электропитания на переключатель горят светодиодные индикаторы Power (Питание) красного цвета и Source (Источник) синего цвета.

Примечание. Светодиодные индикаторы Source (Источник) не загораются до момента подачи электропитания на соответствующие источники.

1. Подайте питание на подключенные устройства. Теперь видеоизображение, получаемое от источника, должно выводиться на подключенный монитор/телевизор.

Режимы отображения

Нажмите на кнопку "MODE" ("РЕЖИМ") для переключения между режимами отображения Full Screen (Полноэкранный), Dual (2-оконный) и Quad (4-оконный) (см. иллюстрации ниже). При нажатии кнопки "AUDIO" ("АУДИО") отключается привязка выходного аудиосигнала к видеоизображению. Пульт дистанционного управления, входящий в комплект, может также использоваться для переключения между тремя режимами отображения и на аудиовыход.

Примечание. Одновременное воспроизведение звука со всех источников невозможно. Источник выходного аудиосигнала указывается значком музыкальной ноты "♪".

Режим Full Screen (Полноэкранный):

INPUT 1 (ВХОД 1)

INPUT 2 (ВХОД 2)

INPUT 3 (ВХОД 3)

INPUT 4 (ВХОД 4)

A

HDMI-дисплей

Режим Dual (2-оконный):

INPUT 1 (ВХОД 1)

INPUT 2 (ВХОД 2)

INPUT 3 (ВХОД 3)

INPUT 4 (ВХОД 4)

A B

HDMI-дисплей

Примечание. В режиме Dual (2-оконный) поддерживаются только сочетания A/B и C/D.

Режимы отображения

Режим Quad (4-оконный):

Режим (1):

INPUT 1 (ВХОД 1)

INPUT 2 (ВХОД 2)

INPUT 3 (ВХОД 3)

INPUT 4 (ВХОД 4)

A B C D

HDMI-дисплей

Режим (2):

INPUT 1 (ВХОД 1)

INPUT 2 (ВХОД 2)

INPUT 3 (ВХОД 3)

INPUT 4 (ВХОД 4)

A B C D

HDMI-дисплей

Режим (3):

INPUT 1 (ВХОД 1)

INPUT 2 (ВХОД 2)

INPUT 3 (ВХОД 3)

INPUT 4 (ВХОД 4)

A B C D

HDMI-дисплей

Технические характеристики

Входной порт HDMI (4 шт.)
Выходной порт HDMI (1 шт.)
HDMI-сигнал HDMI 1.3, HDCP 1.2
Поддержка аудиоустройств ИКМ	(импульсно-кодовая модуляция)
Режимы отображения Quad (4-оконный), Dual (2-оконный) и Full Screen(Полноэкранный)
Поддерживаемые разрешения	480i при 60 Гц; 480 при 60 Гц; 576i при 50 Гц; 576р при 50 Гц; 720р при 50/60 Гц; 1080i при 50/60 Гц; 1080р при 50/60 Гц
Диапазон температур хранения	От -20 до 60°C
Диапазон рабочих температур	От 0 до 40°C
Источник питания 12 В / 2 А постоянного тока
Потребляемая мощность < 10 Вт
Габаритные размеры 148,5 x 103,4 x 21,3 мм
Масса 340 г
Цвет Черный

Выявление и устранение неисправностей

Если выполнение вышеизложенных указаний по установке не позволяет достичь приемлемого качества изображения, попробуйте воспользоваться приведенными ниже рекомендациями по выявлению и устранению неисправностей:

1. Подключен ли поставляемый в комплекте с устройством внешний блок питания к работающему источнику питания? Для надлежащего функционирования данного изделия оно должно подключаться к внешнему блоку питания и запитываться от него.

2. Было ли отключено питание подключенных устройств (источников) до начала установки? Если нет, выполните их перезапуск.

3. Какого типа кабели вы используете? Использование ненадлежащих кабелей может привести к ухудшению рабочих характеристик, в связи с чем необходимо использовать кабели, поддерживающие тот уровень видеоразрешения, который вы пытаетесь получить. Настоятельно рекомендуется использовать выпускаемые компанией Tripp Lite высокоскоростные HDMI-кабели серии P568, поскольку они успешно прошли испытания на совместную работу с матричными переключателями серии B119.

4. Проверьте используемые кабели на предмет их надлежащего функционирования. Например, для проверки надлежащего функционирования HDMI-кабеля соедините через него исправно работающие источник и монитор.

5. Какой длины кабель HDMI вы используете? Длина кабеля, соединяющего источник HDMI-сигнала с переключателем, должна составлять не более 5 м. Длина кабеля, соединяющего переключатель с источником, должна составлять не более 5 м.

6. Не подвергается ли переключатель воздействию повышенных температур в том месте, где он установлен? В случае перегрева изделие не может функционировать надлежащим образом.

Соблюдение установленных норм

Ограниченная гарантия сроком 2 года

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение двух (2) лет с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA — разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

ВНИМАНИЕ!

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик изделия без предварительного уведомления.
