Tipo de producto	Conmutador Multi-Viewer HDMI de 4 puertos
Marca	Tripp Lite
Modelo	B119-4X1-MV
Conectores de entrada	4 x HDMI
Conector de salida	1 x HDMI
Versión HDMI	HDMI 1.3, HDCP 1.2
Modos de visualización	Pantalla completa, Doble (Dual), Cuádruple
Resoluciones compatibles	480i, 480p, 576i, 576p, 720p, 1080i, 1080p hasta 60 Hz
Soporte de audio	PCM
Alimentación	12 V CC / 2 A (adaptador de corriente externo 100-240 V incluido)
Consumo eléctrico	Menos de 10 W
Dimensiones (L x An x Al)	148,5 x 103,4 x 21,3 mm
Peso	340 g
Color	Negro
Temperatura de funcionamiento	0 a 40 °C
Temperatura de almacenamiento	-20 a 60 °C
Garantía	Limitada 2 años
Mando a distancia	Incluido (IR)
Montaje	Herrajes de montaje incluidos
Funciones principales	Monitoreo simultáneo de 4 fuentes HDMI, conmutación por botón o mando a distancia, selección de audio independiente
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño suave y seco
Seguridad	Usar con un protector contra sobretensiones; no exponer a la humedad; respetar la temperatura de funcionamiento
Reparabilidad	Ninguna pieza reparable por el usuario. Contactar al soporte técnico de Tripp Lite.
Accesorios opcionales	Cables HDMI de alta velocidad serie P568

Preguntas frecuentes - B1194X1MV Tripp Lite

¿Cómo conectar el conmutador Multi-Viewer?

Asegúrese de que todos los dispositivos estén apagados. Conecte cada fuente HDMI a los puertos de entrada (HDMI 1 a 4) con cables de menos de 5 m. Conecte la pantalla al puerto de salida (Output). Enchufe el adaptador de corriente en el conmutador y luego en un protector contra sobretensiones. Encienda las fuentes y la pantalla.

¿Por qué no hay imagen en la pantalla?

Verifique que el adaptador de corriente esté bien conectado y que el LED rojo esté encendido. Asegúrese de que las fuentes estén encendidas y que los cables HDMI no superen los 5 m. Pruebe los cables con otro equipo. Reinicie los dispositivos si es necesario.

¿Cómo cambiar el modo de visualización?

Presione el botón MODO del panel frontal o el mando a distancia para alternar entre los modos Pantalla completa, Doble (Dual) y Cuádruple. El modo Doble solo muestra las combinaciones A/B y C/D.

¿Cómo seleccionar la fuente de audio?

Presione el botón AUDIO para desplazarse por las fuentes. Un símbolo de nota musical (♪) indica la fuente de audio activa. El sonido solo puede provenir de una fuente a la vez.

¿Cuál es la longitud máxima de los cables HDMI?

La longitud de los cables entre una fuente y el conmutador no debe exceder los 5 m. Del mismo modo, el cable entre el conmutador y la pantalla está limitado a 5 m. Utilice cables de calidad para evitar interferencias.

¿Este conmutador soporta 4K?

No, este modelo admite resoluciones de hasta 1080p a 60 Hz. Las resoluciones superiores no son compatibles.

¿Puedo conectar fuentes de diferentes tipos (PC, consola, etc.)?

Sí, el conmutador acepta hasta 4 fuentes HDMI independientemente de su naturaleza, siempre que respeten las resoluciones compatibles (hasta 1080p).

¿Cuál es la garantía de este producto?

Tripp Lite ofrece una garantía limitada de 2 años contra defectos de materiales y fabricación. Para obtener servicio, contacte al soporte y obtenga un número RMA antes de devolver el producto.

El mando a distancia no funciona, ¿qué hacer?

Asegúrese de que no haya obstáculos entre el mando a distancia y el sensor IR del conmutador. Reemplace las pilas si es necesario. Verifique que el conmutador esté encendido (LED rojo encendido).

¿El conmutador se calienta normalmente?

Un ligero calor es normal, pero si el producto se calienta mucho, asegúrese de que esté en un lugar bien ventilado y que la temperatura ambiente no supere los 40 °C. Evite la exposición directa al sol o a fuentes de calor.

MANUAL DE USUARIO B1194X1MV Tripp Lite

Manual del Propietario

Switch HDMI de 4 Puertos para Multi Visualización

Modelo: B119-4X1-MV

English 1 • Français 17 • Русский 25

Excelencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support

Copyright © 2018 Tripp Lite. Todos los derechos reservados.

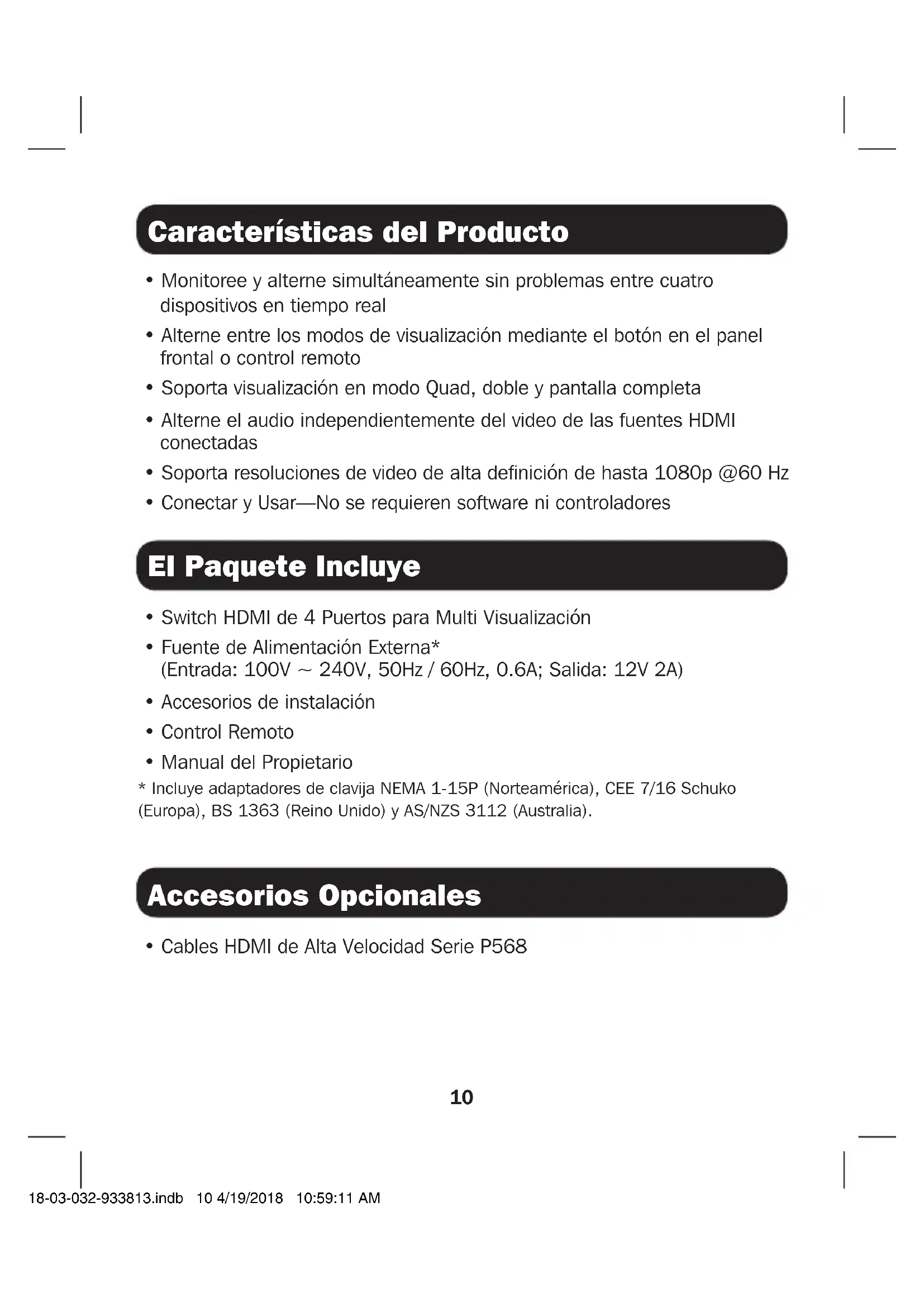

Características del Producto

• Monitoree y alterne simultáneamente sin problemas entre cuatro dispositivos en tiempo real
• Alterne entre los modos de visualización mediante el botón en el panel frontal o control remoto
• Soporta visualización en modo Quad, doble y pantalla completa
• Alterne el audio independientemente del video de las fuentes HDMI conectadas
• Soporta resoluciones de video de alta definición de hasta 1080p @60 Hz
• Conectar y Usar—No se requieren software ni controladores

El Paquete Incluye

• Switch HDMI de 4 Puertos para Multi Visualización
• Fuente de Alimentación Externa* (Entrada: 100V \~ 240V, 50Hz / 60Hz, 0.6A; Salida: 12V 2A)
• Accesorios de instalación
• Control Remoto
• Manual del Propietario

* Incluye adaptadores de clavija NEMA 1-15P (Norteamérica), CEE 7/16 Schuko (Europa), BS 1363 (Reino Unido) y AS/NZS 3112 (Australia).

Accesorios Opcionales

• Cables HDMI de Alta Velocidad Serie P568

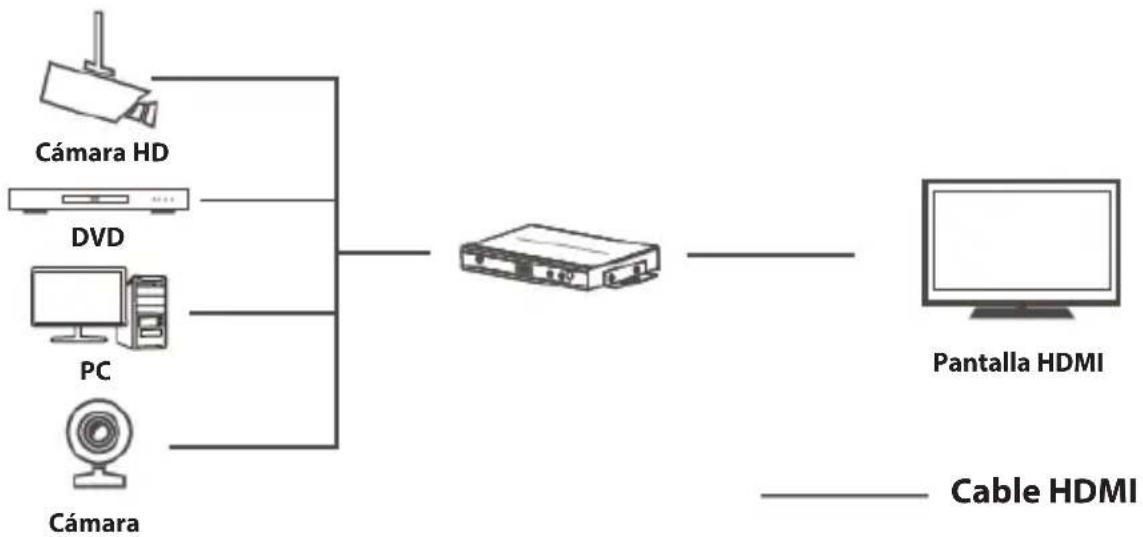

Instalación Estándar

1. Asegúrese de que todos los dispositivos que se están conectando estén apagados.
2. Conecte la primera fuente HDMI al puerto etiquetado "HDMI 1".

Nota: Al conectar la fuente al switch, asegúrese de que el cable HDMI no exceda de 4.88 m [16 pies].

1. Repita el paso 2 para conectar fuentes HDMI adicionales a los puertos restantes.
2. Conecte la pantalla HDMI al puerto etiquetado "Output".

Nota: Al conectar el switch a la pantalla, asegúrese de que el cable HDMI no exceda los 5 m [16 pies].

1. Conecte la fuente de alimentación externa incluida, a la unidad y enchúfela en un Supresor de Sobretensiones, Unidad de Distribución de Energía (PDU) o Sistema de Respaldo Ininterrumpible (UPS) de Tripp Lite. Cuando el switch esté recibiendo energía, se encenderán el LED rojo de Encendido y el LED azul de la Fuente.

Nota: Los LEDs de la fuente no se encenderán hasta que las fuentes estén recibiendo energía.

1. Encienda los dispositivos conectados. Ahora debe mostrarse la imagen de video en el monitor / TV conectado.

Modos de Visualización

Presione el botón "MODE" para cambiar entre modos de visualización de pantalla Completa, Doble y Quad (mostrados abajo). Al oprimir el botón "AUDIO" cambiará la salida de audio independiente del video. El control remoto incluido también puede usarse para cambiar entre cada uno de los tres modos de visualización, así como la salida de audio.

Nota: No se puede reproducir el sonido simultáneamente desde todas las fuentes. Un símbolo de nota musical “♪” identifica la fuente de salida de audio.

Modo de Pantalla Completa:

ENTRADA 1

ENTRADA 2

ENTRADA 3

ENTRADA 4

Pantalla HDMI

Modo Doble:

ENTRADA 1

ENTRADA 2

ENTRADA 3

ENTRADA 4

Pantalla HDMI

Nota: El modo doble soporta solamente combinaciones de A/B y C/D.

Modos de Visualización

Modo Quad:

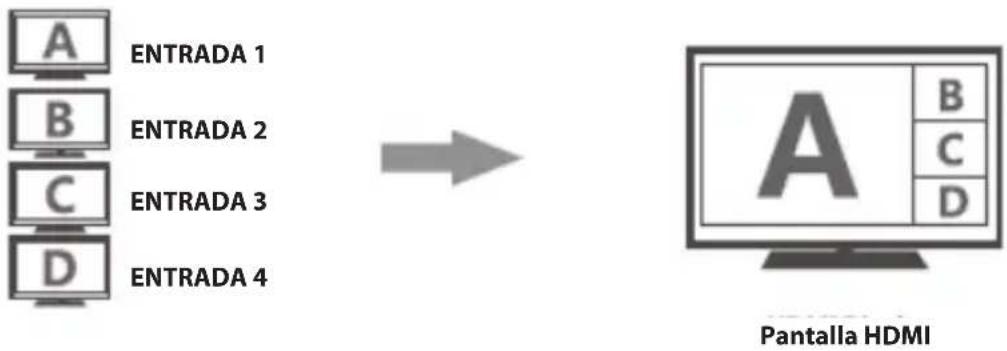

Modo (1):

ENTRADA 1

ENTRADA 2

ENTRADA 3

ENTRADA 4

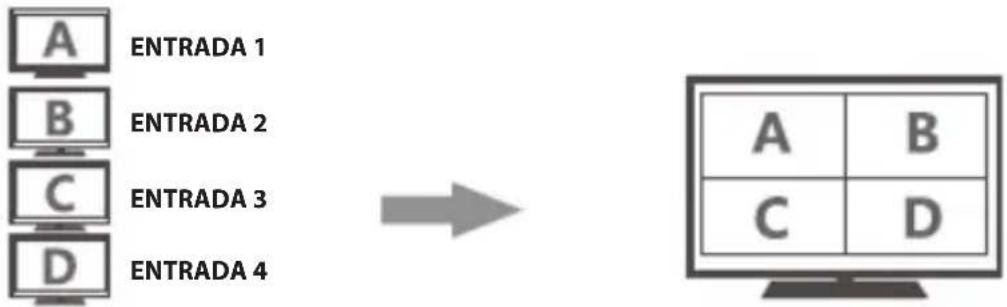

Modo (2):

ENTRADA 1

ENTRADA 2

ENTRADA 3

ENTRADA 4

Pantalla HDMI

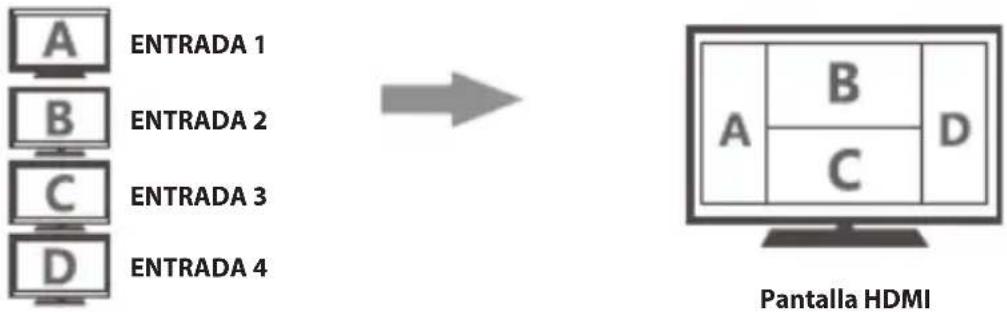

Modo (3):

ENTRADA 1

ENTRADA 2

ENTRADA 3

ENTRADA 4

Especificaciones

Puerto de Entrada 4 x HDMI
Puerto de Salida 1 x HDMI
Señal HDMI HDMI 1.3, HDCP 1.2
Soporte de Audio PCM (Modulación por Impulsos Codificados)
Modos de Visualización Modo Quad, modo Doble y modo de Pantalla Completa
Resoluciones Soportadas	480i @60 Hz; 480 @60 Hz; 576i @50 Hz; 576p @50 Hz; 720p @50Hz / 60Hz; 1080i @50Hz / 60Hz; 1080p @50Hz / 60Hz
Temperatura de Almacenamiento	-20 °C ~ 60 °C [-4 °F ~ 140 °F]
Temperatura de Operación	0 °C ~ 40 °C [32 °F ~ 104 °F]
Fuente de Alimentación	12V CD / 2A
Consumo de Potencia <	10W
Tamaño 148.5 x 103.4 x 21.3 mm [5.85" x 4.07" x 0.84"]
Peso 340 g [0.75 lb]
Color Negro

Solución de Problemas

Si no puede obtener una imagen aceptable después de seguir las instrucciones de instalación, intente los siguientes consejos para solución de problemas.

1. ¿Está la fuente de alimentación externa que viene con el producto conectada y enchufada a una fuente de alimentación que esté trabajando correctamente?

Para que el producto funcione correctamente, debe estar conectado y recibiendo energía de la fuente de alimentación externa.

1. ¿Fue desconectada la alimentación a los dispositivos (fuentes) conectados antes de la instalación?

Si no fue así, reinícielos por favor.

1. ¿Qué tipo de cableado utiliza?

Un cableado inferior puede resultar en bajo rendimiento, por lo que es importante utilizar cables que soporten la resolución de video que está intentando obtener. Se recomienda ampliamente que utilice cables HDMI de Alta Velocidad Serie P568 de Tripp Lite, ya que han sido probados para trabajar con los productos de Switch de Matriz de la serie B119.

1. Pruebe sus cables para asegurar que trabajan correctamente.

Por ejemplo, conecte sus cables HDMI entre una fuente y un monitor que usted sepa que funciona para ver si el cable está funcionando.

1. ¿Cuál es la longitud del cable HDMI qué está usando?

El cable que conecta la fuente de HDMI al switch no debe ser mayor de 4.88 m [16 pies] de largo. El cable que conecta el switch a una pantalla no debe ser mayor de 4.88 m [16 pies] de largo.

1. ¿Se encuentra el switch en un área que lo expone a temperaturas más altas?

Si el producto se sobrecalienta, no funcionará apropiadamente.

Garantía

Garantía Limitada por 2 Años

TRIPP LITE garantiza durante un período de dos (2) años desde la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser regresados a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera. EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Desechos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un nuevo equipo eléctrico y electrónico de Tripp Lite están obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Regresar el equipo nuevo para reciclaje una vez que finalmente sea un desecho

ADVERTENCIA

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones del producto están sujetas a cambio sin previo aviso.
