• Commutateur de présentation de la série B320-4X1

• Câble du récepteur IR, 1,5 m (5 pi)

• Source d'alimentation internationale (entrée : 100 à 240 V; sortie : 24 V 1 A)

• (x4) Adaptateurs de fiche internationaux (Amérique du Nord, Royaume- Uni, Europe, Australie)

• Quincaillerie de montage

• Manuel de l'utilisateur Contenu de l'emballage

• Cordons de raccordement à fils rigides 24 AWG Cat6 de la série N202

• Câbles HDMI 2.0 haute vitesse de la série P569-XXX-CERT

• Câbles DisplayPort de la série P580 avec loquets

• Câbles coaxiaux VGA peu encombrants à 15 broches P502-XXX-SM

• Câbles Gen 1/2 USB-C 3.1 de la série U420

• Câbles audio de 3,5 mm de la série P312 Accessoires en option 20-05-025-933CA4.indb 3820-05-025-933CA4.indb 38 10/21/2020 9:26:41 AM10/21/2020 9:26:41 AM39 B320-4X1-HH-K1 Commutateur de présentation/trousse de prolongation, technologie d'alimentation par câble (PoC), HDMI over Cat6. 4 ports 4K @ 60 H, 15 m (50 pi).

• Permet de connecter jusqu'à 4 sources HDMI à un seul écran HDMI jusqu'à 15 m (50 pi) de distance par un câblage Cat6.

• Permet de commuter entre 4 sources en utilisant les boutons-poussoirs du panneau avant, la télécommande IR ou les commandes RS-232.

• La technologie d'alimentation par câble (PoC) fournit l'alimentation au récepteur par le câble Cat6.

• Le récepteur à distance comporte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.

• Prend en charge des véritables résolutions vidéo jusqu'à 3 840 x 2 160 @ 60 Hz avec sous-échantillonnage de la chrominance 4:4:4.

• Compatible HDMI 2.0 et HDCP 2.2.

• Prêt à l'emploi, aucun logiciel requis pour une installation simple et immédiate. B320-4X1-HH-K2 Commutateur de présentation/trousse de prolongation, technologie d'alimentation par câble (PoC), HDMI over Cat6. 4 ports 4K @ 60 H, 38,1 m (125 pi).

• Permet de connecter jusqu'à 4 sources HDMI à un seul écran HDMI jusqu'à 38,1 m (125 pi) de distance par un câblage Cat6.

• Permet de commuter entre 4 sources en utilisant les boutons-poussoirs du panneau avant, la télécommande IR ou les commandes RS-232.

• La technologie d'alimentation par câble (PoC) fournit l'alimentation au récepteur par le câble Cat6.

• Le récepteur à distance comporte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.

• Prend en charge des véritables résolutions vidéo jusqu'à 3 840 x 2 160 @ 60 Hz avec sous-échantillonnage de la chrominance 4:4:4.

• Compatible HDMI 2.0 et HDCP 2.2.

• Prêt à l'emploi, aucun logiciel requis pour une installation simple et immédiate. Caractéristiques du produit 20-05-025-933CA4.indb 3920-05-025-933CA4.indb 39 10/21/2020 9:26:41 AM10/21/2020 9:26:41 AM40 Caractéristiques du produit B320-4X1-MH Commutateur de présentation multiformat à 4 ports

• Permet de connecter jusqu'à 4 sources à un seul écran HDMI.

• Permet de commuter entre 4 sources en utilisant les boutons-poussoirs du panneau avant, la télécommande IR ou les commandes RS-232.

• Prend en charge des véritables résolutions DisplayPort et USB-C™, 4K HDMI jusqu'à 4 096 x 2 160 @ 60 Hz avec sous-échantillonnage de la chrominance 4:4:4.

• Prend en charge des résolutions VGA 1 080 p jusqu'à 1 920 x 1 080 @ 60 Hz.

• Le port USB-C de distribution de puissance (PD) 3.0 prend en charge jusqu'à 100 W (20 V 5 A) et fournit 90 W de puissance de chargement vers la source USB-C*.

• Prêt à l'emploi, aucun logiciel requis pour une installation simple et immédiate. *10 W est réservé pour la fonctionnalité du système de jeu de puces USB Type-C™.

Commutateur de présentation/trousse de prolongation, technologie d'alimentation par câble (PoC), multiformat, à 4 ports, 15 m (50 pi).

• Permet de connecter jusqu'à 4 sources à un seul écran HDMI jusqu'à 15 m (50 pi) de distance par un câblage Cat6.

• Permet de commuter entre 4 sources en utilisant les boutons-poussoirs du panneau avant, la télécommande IR ou les commandes RS-232.

• La technologie d'alimentation par câble (PoC) fournit l'alimentation au récepteur par le câble Cat6.

• Le récepteur à distance comporte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.

• Prend en charge des véritables résolutions DisplayPort et USB-C™, 4K HDMI jusqu'à 3 840 x 2 160 @ 60 Hz avec sous-échantillonnage de la chrominance 4:4:4.

• Prend en charge des résolutions VGA 1 080 p jusqu'à 1 920 x 1 080 @ 60 Hz.

• Le port USB-C de distribution de puissance (PD) 3.0 prend en charge jusqu'à 100 W (20 V 5 A) et fournit 90 W de puissance de chargement vers la source USB-C*.

• Prêt à l'emploi, aucun logiciel requis pour une installation simple et immédiate. *10 W est réservé pour la fonctionnalité du système de jeu de puces USB Type-C. 20-05-025-933CA4.indb 4020-05-025-933CA4.indb 40 10/21/2020 9:26:41 AM10/21/2020 9:26:41 AM41 Caractéristiques du produit

Commutateur de présentation/trousse de prolongation, technologie d'alimentation par câble (PoC), multiformat, à 4 ports, 38,1 m (125 pi).

• P ermet de connecter jusqu'à 4 sources à un seul écran HDMI jusqu'à 38,1 m (125 pi) de distance via un câblage Cat6.

• Permet de commuter entre 4 sources en utilisant les boutons-poussoirs du panneau avant, la télécommande IR ou les commandes RS-232.

• La technologie d'alimentation par câble (PoC) fournit l'alimentation au récepteur par le câble Cat6.

• Le récepteur à distance comporte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.

• Prend en charge des véritables résolutions DisplayPort et USB-C™, 4K HDMI jusqu'à 3 840 x 2 160 @ 60 Hz avec sous-échantillonnage de la chrominance 4:4:4.

• Prend en charge des résolutions VGA 1 080 p jusqu'à 1 920 x 1 080 @ 60 Hz.

• Le port USB-C de distribution de puissance (PD) 3.0 prend en charge jusqu'à 100 W (20 V 5 A) et fournit 90 W de puissance de chargement vers la source USB-C*.

• Prêt à l'emploi, aucun logiciel requis pour une installation simple et immédiate. *10 W est réservé pour la fonctionnalité du système de jeu de puces USB Type-C. 20-05-025-933CA4.indb 4120-05-025-933CA4.indb 41 10/21/2020 9:26:41 AM10/21/2020 9:26:41 AM42 Instructions de montage Ces commutateurs de présentation à 4 ports incluent le matériel pour le montage mural, sur poteau ou dans un bâti de 48,3 cm (19 po). Les images suivantes illustrent comment le matériel inclus peut être fixé pour différentes installations. Remarque : Les modèles illustrés ci-dessous ne sont présentés qu'à titre indicatif. Le produit peut varier selon le numéro de modèle, la taille ou l'orientation des ports. Les options de montage pour tous les commutateurs de la série B320 sont les mêmes. Montage mural Montage en bâti de 48,3 cm (19 po) Montage sur poteau 20-05-025-933CA4.indb 4220-05-025-933CA4.indb 42 10/21/2020 9:26:42 AM10/21/2020 9:26:42 AM43 Installation Se reporter aux étapes et au schéma suivants pour configurer l’installation du commutateur de présentation à 4 ports. Instructions d'installation pour B320-4X1-HH-K1 et B320-4X1-HH-K2 Remarques :

1. Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne

correctement avant de tirer les câbles à travers les plafonds/murs.

2. Pour obtenir la distance et la performance maximales, utiliser des câbles Cat6 à

fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

3. Aucune alimentation externe n'est requise pour les récepteurs à distance en

raison de la technologie alimentation par câble (PoC) incorporée au transmetteur. B320-4X1-HH-K1 & B320-4X1-HH-K2 Trousse du prolongateur

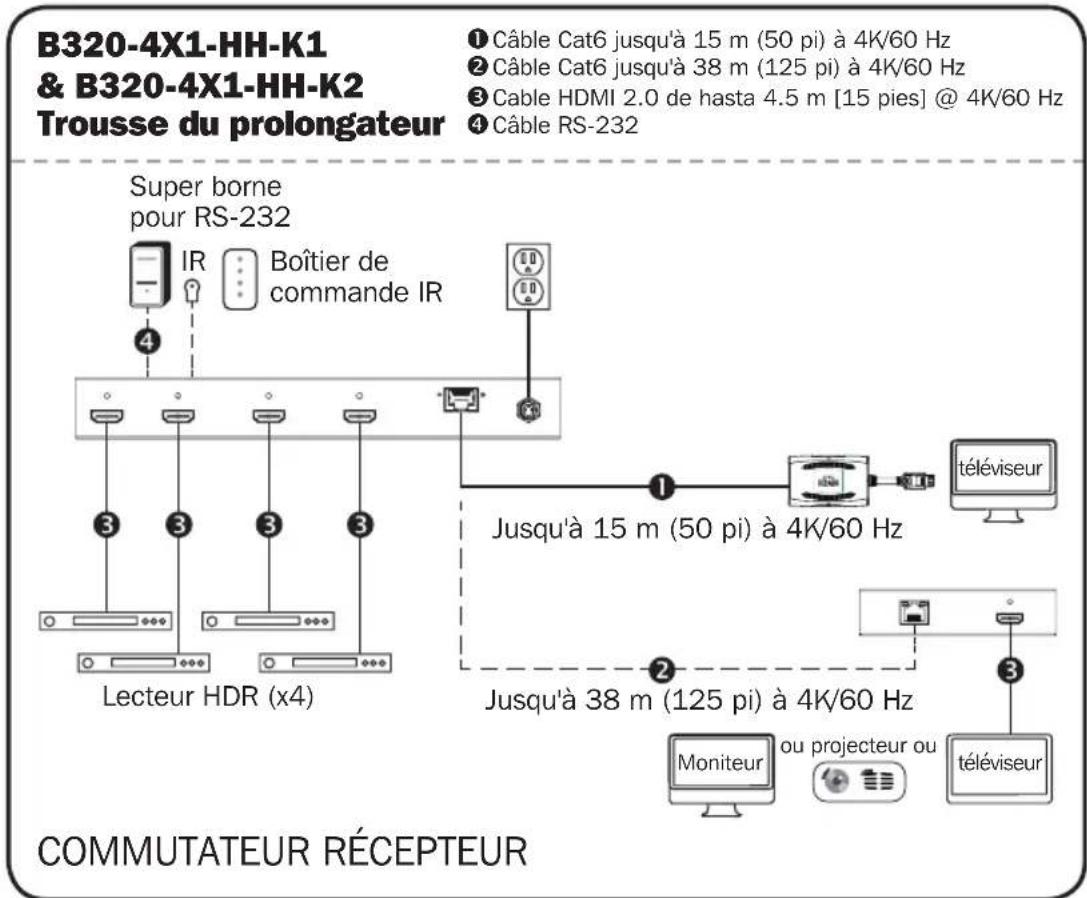

Câble Cat6 jusqu'à 15 m (50 pi) à 4K/60 Hz Câble Cat6 jusqu'à 38 m (125 pi) à 4K/60 Hz Cable HDMI 2.0 de hasta 4.5 m [15 pies] @ 4K/60 Hz Câble RS-232Super bornepour RS-232Boîtier de commande IR Jusqu'à 15 m (50 pi) à 4K/60 HzLecteur HDR (x4)Jusqu'à 38 m (125 pi) à 4K/60 HzMoniteur ou projecteur ou téléviseur

COMMUTATEUR RÉCEPTEUR

téléviseur 20-05-025-933CA4.indb 4320-05-025-933CA4.indb 43 10/21/2020 9:26:42 AM10/21/2020 9:26:42 AM44 Installation

1. S'assurer que tout l'équipement de l'installation est hors tension.

2. Connecter la source HDMI à INPUT 1 (entrée 1) sur le commutateur de

présentation avec un câble HDMI fourni par l'utilisateur.

3. Répéter l'étape 2 pour les ports INPUT (entrée) 2, 3 et 4.

4. Connecter le port RJ45 sur le commutateur de présentation au port RJ45

sur le récepteur à distance avec un câble Cat6 fourni par l'utilisateur. Remarque : La distance de transmission maximale par le câblage Cat6 pour le B320-4X1-HH-K1 et le B320-4X1-HH-K2 est 15 m (50 pi) et 38,1 m (125 pi) respectivement.

5. Connecter le port HDMI du récepteur à distance à un écran avec un câble

HDMI fourni par l'utilisateur.

6. (facultatif) Si le commutateur de la série B320-4X1 n'est pas en visibilité

directe, connecter le câble du récepteur IR inclus au port IR-IN pour une réception IR plus fiable.

7. (facultatif) Si l'utilisateur souhaite contrôler le commutateur de la série

B320-4X1 depuis son ordinateur, connecter un câble DB9 fourni par l'utilisateur au port RS-232. Consulter Commandes RS-232 pour plus d'informations.

8. Mettre tous les appareils connectés dans l'installation sous tension.

Brancher ensuite la source d'alimentation externe incluse au transmetteur du commutateur.

9. Le voyant à DEL d'alimentation s'allumera en vert indiquant que

l'appareil reçoit une alimentation suffisante et les voyants à DEL d'entrée s'allumeront en orange pour indiquer qu'un signal est reçu des sources. 20-05-025-933CA4.indb 4420-05-025-933CA4.indb 44 10/21/2020 9:26:42 AM10/21/2020 9:26:42 AM45 Installation Instructions d'installation pour B320-4X1-MH, B320-4X1-MHB-K et B320-4X1-MHE-K Remarques :

1. Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne

correctement avant de tirer les câbles à travers les plafonds/murs.

2. Pour obtenir la distance et la performance maximales, utiliser des câbles

Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

3. Aucune alimentation externe n'est requise pour les récepteurs à distance

en raison de la technologie alimentation par câble (PoC) incorporée au transmetteur. B320-4X1-MH Commutateur

Câble HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz Câble DisplayPort jusqu'à 4,5 m (15 pi) à 4K/60 Hz Câble VGA jusqu'à 4,5 m (15 pi) à 1 080 p/60 Hz Câble USB Type-C jusqu'à 1,83 m (6 pi) à 4K/60 Hz Câble HDMI 2.0 jusqu'à 9 m (30 pi) à 4K/60 Hz Câble RS-232 Source VGA Source USB Type-C Source DisplayPort Source HDMI Super borne pour RS-232

Boîtier de commande IR projecteur moniteur téléviseur 20-05-025-933CA4.indb 4520-05-025-933CA4.indb 45 10/21/2020 9:26:42 AM10/21/2020 9:26:42 AM46 Installation

1. S'assurer que tout l'équipement de l'installation est hors tension.

2. Connecter la source HDMI à HDMI IN (entrée HDMI) avec un câble HDMI

fourni par l'utilisateur.

3. Connecter la source DisplayPort à DP IN (entrée DP) avec un câble

DisplayPort fourni par l'utilisateur.

4. Connecter la source USB-C à TYPE-C IN (entrée TYPE-C) avec un câble

USB-C fourni par l'utilisateur.

5. (facultatif) Connecter l'adaptateur d'alimentation de la source USB-C à

CHARGE IN (entrée de chargement), prenant en charge jusqu'à 100 W (20 V 5 A) et fournissant jusqu'à 90 W de puissance vers la source USB-C.

6. Connecter la source VGA à IN (entrée VGA) avec un câble VGA fourni par

l'utilisateur. Connecter ensuite le port Audio Out (sortie audio) de la source VGA à VGA AUDIO avec un câble audio de 3,5 mm fourni par l'utilisateur. Remarque : Des câbles VGA à 15 broches doivent être utilisés. Les câbles VGA à 14 broches ne fonctionneront pas.

Trousse du prolongateur

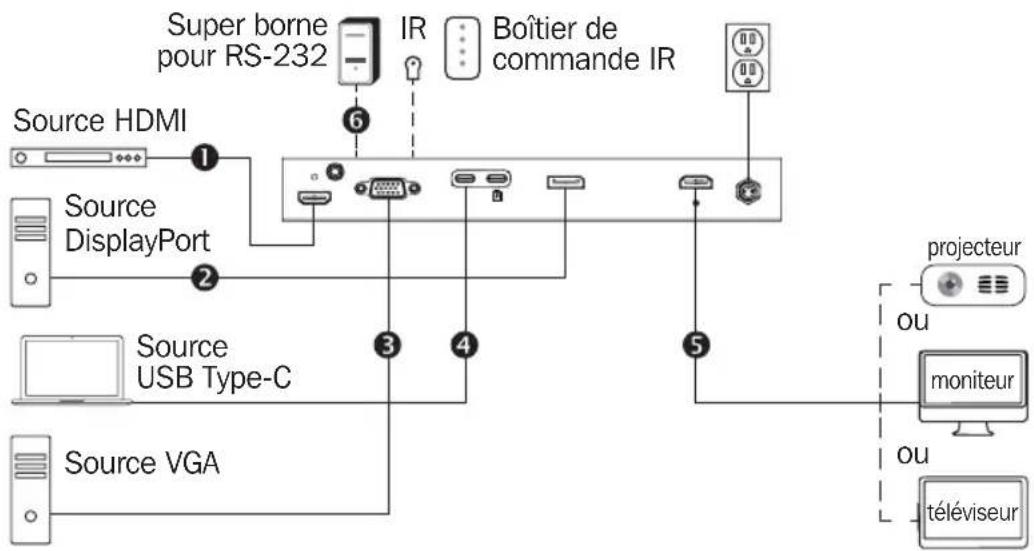

Câble HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz Câble DisplayPort jusqu'à 4,5 m (15 pi) à 4K/60 Hz Câble VGA jusqu'à 4,5 m (15 pi) à 1 080 p/60 Hz Câble USB Type-C jusqu'à 1,83 m (6 pi) à 4K/60 Hz Câble Cat6 jusqu'à 15 m (50 pi) à 4K/60 Hz Câble Cat6 jusqu'à 38 m (125 pi) à 4K/60 Hz Câble RS-232

COMMUTATEUR RÉCEPTEUR

Super borne pour RS-232 Source USB Type-C Source VGA Source DisplayPort Boîtier de commande IR

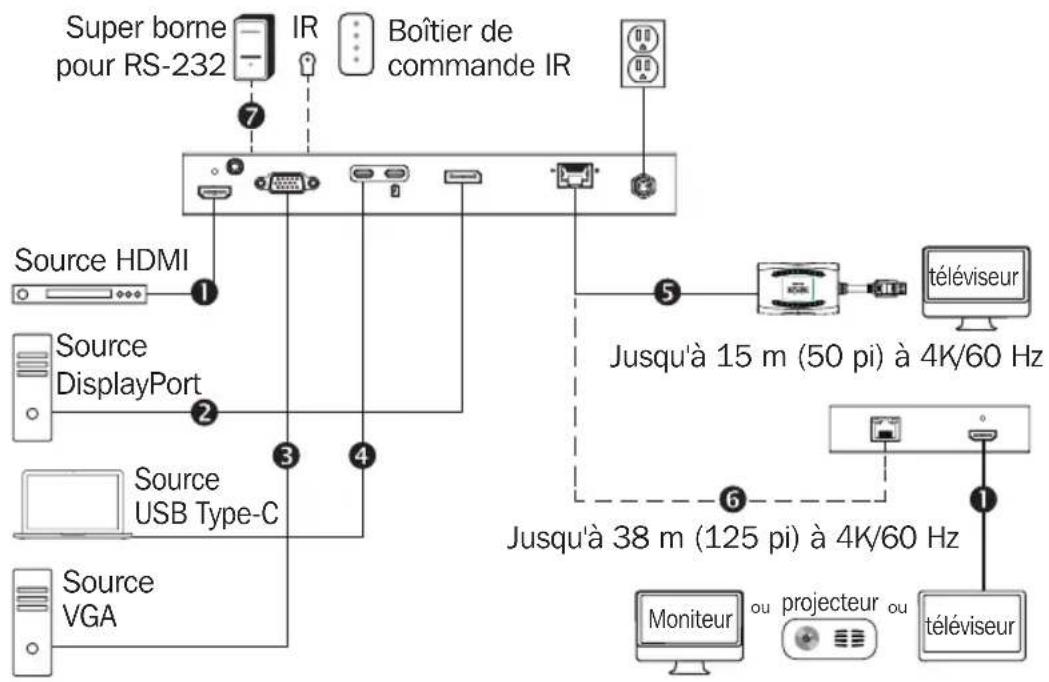

Source HDMI Jusqu'à 15 m (50 pi) à 4K/60 Hz Jusqu'à 38 m (125 pi) à 4K/60 Hz Moniteurprojecteurtéléviseur

7. Connecter le port de sortie HDMI à un écran avec un câble HDMI fourni par

8. B320-4X1-MHB-K et B320-4X1-MHE-K seulement : connecter le port

RJ45 sur le transmetteur du commutateur au port RJ45 sur le récepteur à distance avec un câble Cat6 fourni par l'utilisateur. Remarque : La distance de transmission maximale par le câblage Cat6 pour le B320-4X1-MHB-K et B320-4X1-MHE-K est 15 m (50 pi) et 38,1 m (125 pi) respectivement. Connecter ensuite le port HDMI du récepteur à distance à un écran avec un câble HDMI fourni par l'utilisateur.

9. (facultatif) Si le commutateur de la série B320-4X1 n'est pas en visibilité

directe, connecter le câble du récepteur IR inclus à IR-IN pour une réception IR plus fiable.

10. (facultatif) Si l'utilisateur souhaite contrôler le commutateur de la série

B320-4X1 depuis son ordinateur, connecter un câble DB9 fourni par l'utilisateur au port RS-232. Consulter Commandes RS-232 pour plus d'informations.

11. Mettre tous les appareils connectés dans l'installation sous tension. Brancher

ensuite la source d'alimentation externe incluse au transmetteur du commutateur.

12. Le voyant à DEL d'alimentation s'allumera en vert indiquant que l'appareil

reçoit une alimentation suffisante et les voyants à DEL d'entrée s'allumeront en orange pour indiquer qu'un signal est reçu des sources. Boutons-poussoirs sur le panneau avant verrouillable Les utilisateurs peuvent verrouiller les boutons-poussoirs du panneau avant pour prévenir les charges accidentelles ou les clics de bouton. Pour verrouiller les boutons-poussoirs du panneau avant :

1. Appuyer sur Input I et 2 (entrée 1 et 2) simultanément, et maintenir enfoncé

2. Les quatre voyants à DEL (1 à 4) clignoteront pendant 5 secondes, puis seul

le voyant à DEL de la source sélectionnée deviendra orange.

3. Les boutons-poussoirs du panneau avant sont maintenant inopérables.

Pour déverrouiller les boutons-poussoirs du panneau avant :

1. Appuyer sur Input I et 2 (entrée 1 et 2) simultanément, et maintenir enfoncé

2. Les quatre voyants à DEL (1 à 4) clignoteront pendant 5 secondes, puis seul

le voyant à DEL de la source sélectionnée deviendra orange.

3. Les boutons-poussoirs du panneau avant sont maintenant opérables.

20-05-025-933CA4.indb 4720-05-025-933CA4.indb 47 10/21/2020 9:26:42 AM10/21/2020 9:26:42 AM48 Installation Installation de commande de série RS-232

1. S'assurer que le logiciel Terminal Emulator fonctionne.

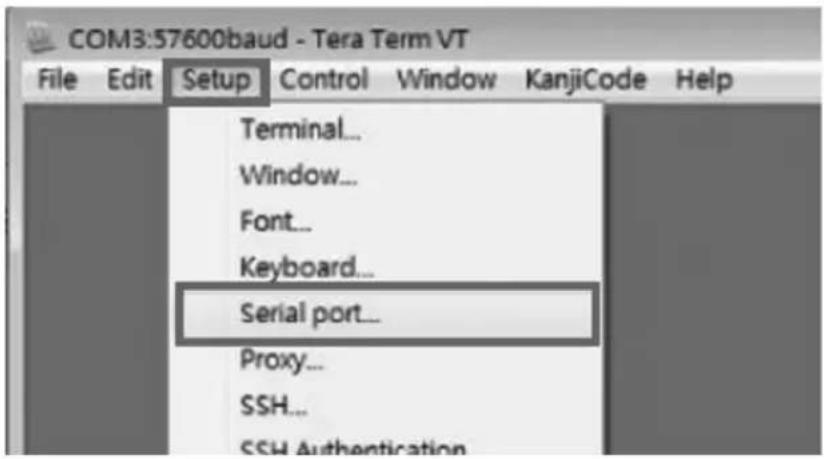

2. Configurer le port COM. Ouvrir le logiciel, cliquer sur Setup (configurer), puis

sélectionner Serial Port (port de série) depuis le menu déroulant.

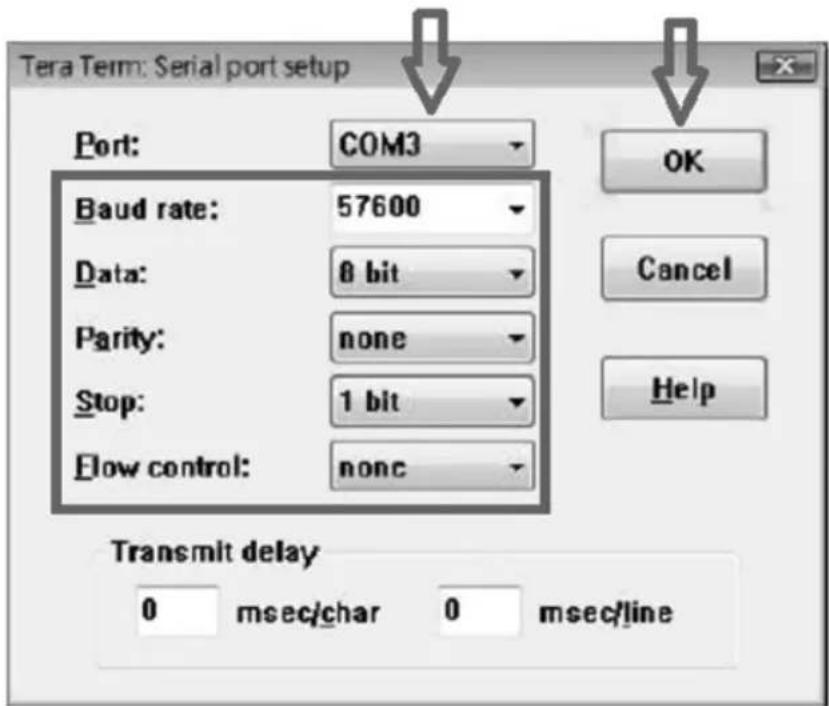

3. Sélectionner le port COM dans lequel le DB9 est connecté. Si Keyspan

est utilisé, il sera automatiquement attribué au port COM. S'assurer de sélectionner :

• Débit en bauds : 57 600

• Contrôle de flux : aucun, puis cliquer sur OK. 20-05-025-933CA4.indb 4820-05-025-933CA4.indb 48 10/21/2020 9:26:42 AM10/21/2020 9:26:42 AM49 Installation

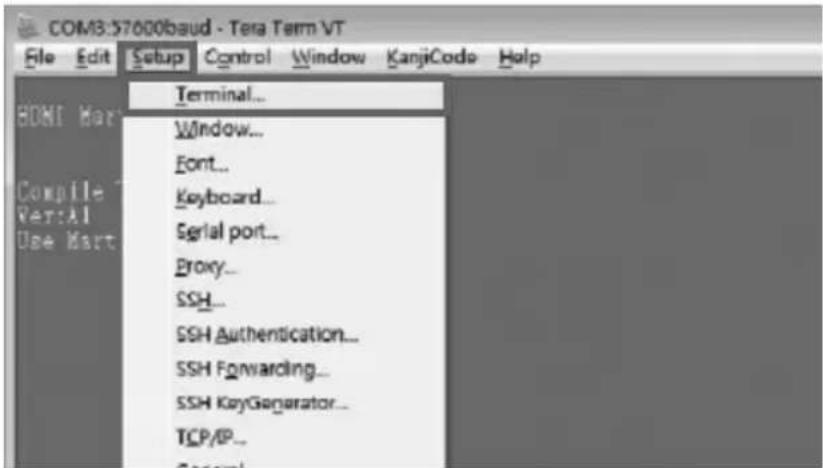

4. Configurer le logiciel pour permettre le contrôle de l'entrée. Cliquer sur Setup

(configuration), puis sélectionner Terminal (borne) depuis le menu déroulant.

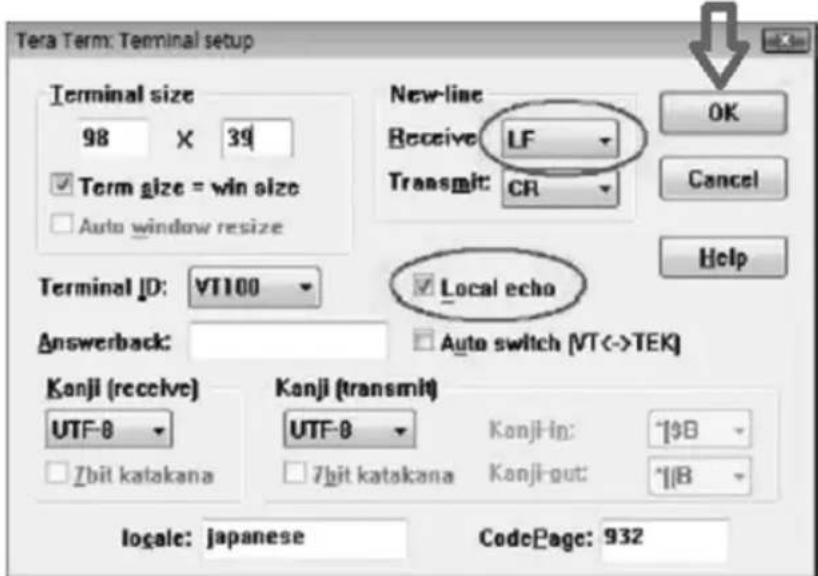

5. Sélectionner LF dans Receive in New-Line. Cliquer sur la case pour activer

Local Echo. Saisir la commande, puis cliquer sur OK. 20-05-025-933CA4.indb 4920-05-025-933CA4.indb 49 10/21/2020 9:26:43 AM10/21/2020 9:26:43 AM50 Commandes RS-232 Commandes pour le contrôle de série Commande Signification Sw1 x1 Acheminé vers Output1, Output n à input [x1] Sw2 x1 Acheminé vers Output1, Output n à input [x1] Sw3 x1 Acheminé vers Output1, Output n à input [x1] Sw4 x1 Acheminé vers Output1, Output n à input [x1] PWD Signifie Power On/Off (marche/arrêt) STE État de la sortie Remarque importante sur la commande de contrôle : Une seule commande peut être émise à la fois. L'utilisateur doit attendre que le commutateur accepte et termine la première commande avant d'en envoyer une seconde. Si une seconde commande est envoyée/émise avant que la première ne soit terminée, le commutateur ignorera la seconde commande. Installation 20-05-025-933CA4.indb 5020-05-025-933CA4.indb 50 10/21/2020 9:26:43 AM10/21/2020 9:26:43 AM51 Installation Fonctions d'acheminement Commande :

• N : signifie Connect Output N (connecter la sortie N), par défaut 1

• M : commuter à input M (entrée M) Réponse :

• CMD : swN M Exemple de réponse :

• CMD : sw1 A Sortie 1, sélectionner entrée A

• CMD : sw2 B Sortie 2, sélectionner entrée B Fonctions d'alimentation Commande : pwd Réponse : PW Signifie Power On/Off (marche/arrêt)

• CMD : PWD Commandes spéciales Commande : ste Réponse : OutputN M[STATE] Variations :

• [STATE] : o [Signal] signal activé depuis l'entrée o [Idle] aucun signal depuis l'entrée État du canal de sortie

mm, 2x USB-C Ports de sortie (femelle)

RJ45 RJ45 HDMI RJ45 RJ45

Distance maximale du récepteur 15 m (50 pi) 38,1 m (125 pi) S.O. 15 m (50 pi) 38,1 m (125 pi) Résolution maximale HDMI : 3 840 x 2 160 @ 60 Hz HDMI : 3 840 x 2 160 @ 60 Hz

840 x 2 160 @ 60 Hz; VGA : 1 920 x 1 080 @ 60 Hz HDMI/DP/USB-C : 3 840 x 2 160 @ 60 Hz; VGA : 1 920 x 1 080 @ 60 Hz Température de fonctionnement 32 à 104 °F 32 à 104 °F 32 à 104 °F 32 à 104 °F 32 à 104 °F Température d'entreposage 5 à 122 °F 5 à 122 °F 5 à 122 °F 5 à 122 °F 5 à 122 °F Chargement de la distribution de puissance (PD) 3.0 S.O. S.O. 20 V 5 A (100 W) 20 V 5 A (100 W) 20 V 5 A (100 W) 20-05-025-933CA4.indb 5220-05-025-933CA4.indb 52 10/21/2020 9:26:43 AM10/21/2020 9:26:43 AM53 Garantie limitée de 1 an Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de un (1) an à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion. CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.) Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.
