MANUALE UTENTE B119005UHD Tripp Lite

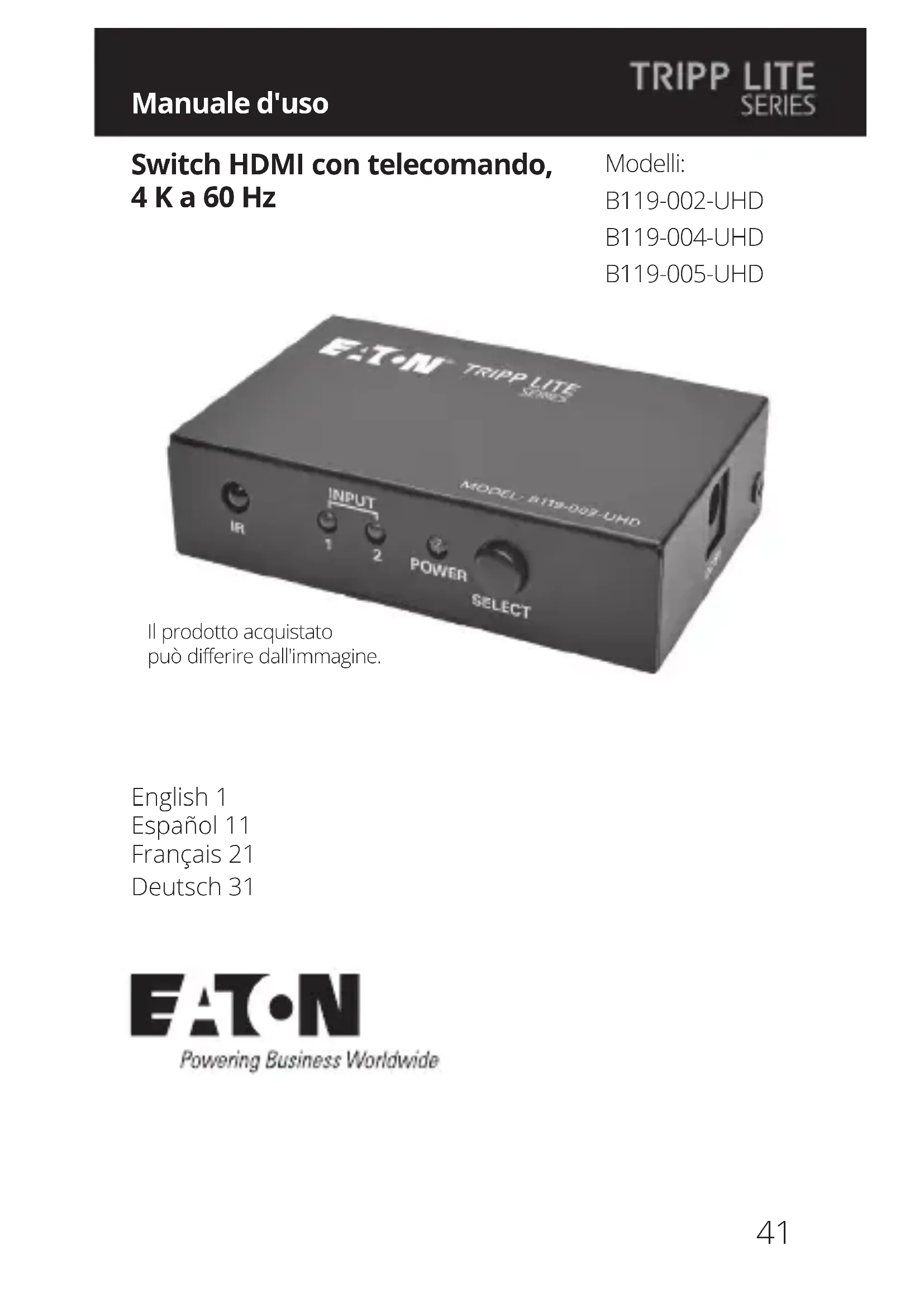

E-T-N TRIPP LITE SERIES MODEL: B112-002-UHD INPUT IR 1 2 POWER SELECT prodotto acquistato uò differire dall'immagine.

Il prodotto acquistato può differire dall'immagine.

English 1

Español 11

Français 21

Deutsch 31

EAT·N

Caratteristiche del prodotto

• Permette il passaggio tra più dispositivi sorgente HDMI collegati a una singola porta HDMI su un monitor.
• Consente di passare da un dispositivo all'altro tramite un pulsante o il telecomando incluso.
• La funzionalità di commutazione automatica intelligente passa automaticamente al dispositivo acceso seguente quando l'alimentazione del dispositivo attivo viene spenta*.
• Supporta risoluzioni video fino a 4 K a 60 Hz (4:4:4).
• Supporta Deep Color fino a 48 bit (16 bit per canale).
• Velocità di trasmissione dati di fino a 18 Gbps.
• Supporta DTS-HD, Dolby ^® TrueHD e audio surround a 7.1 canali.
• Compatibile con 3D, HDCP v2.2 e EDID.
• Include un alimentatore internazionale con adattatori compatibili per il Nord America, il Regno Unito, l'Europa e l'Australia.
• Plug and play; nessun software o driver richiesto.

Caratteristiche del prodotto

*La commutazione automatica non funziona correttamente se il dispositivo è nella modalità di sospensione. I dispositivi devono essere completamente spenti perché l'interruttore automatico funzioni correttamente.

Contenuto della confezione

• B119-002-UHD, B119-004-UHD o B119-005-UHD
- Telecomando
- Alimentatore esterno
(Ingresso: 100-240 V, 50/60 Hz, 0,3 A; uscita: 5 V 1 A)*
- Manuale utente

*Comprende spine NEMA 1-15P (Nord America), CEE 7/16 Schuko (Europa), BS 1363 (Regno Unito) e AS/NZS 3112 (Australia).

Accessori opzionali

- HDMI premium ad alta velocità P569-XXX-CERT con cavi Ethernet

Installazione

1. Assicurarsi che l'alimentazione di tutti i dispositivi che si intendono collegare sia spenta.
2. Collegare un dispositivo sorgente HDMI a una porta di ingresso dello switch.
   Nota: la lunghezza del cavo HDMI che collega la sorgente allo switch non deve superare 16 ft. (5 m).
3. Ripetere il passo 2 per collegare i dispositivi sorgente alle restanti porte di ingresso del commutatore.
4. Collegare la porta di uscita dello switch alla porta di ingresso HDMI del display.
   Nota: la lunghezza del cavo HDMI che collega lo switch al display non deve superare 16 ft. (5 m).

Installazione

1. Collegare l'alimentatore esterno allo switch, quindi collegarlo a un dispositivo di protezione da sovratensione, un gruppo di continuità (UPS) o un'unità di distribuzione dell'alimentazione (PDU). Il LED di alimentazione rosso e il LED verde dell'ingresso 1 si illumineranno per indicare che viene ricevuta alimentazione.

2. Accendere i dispositivi sorgente HDMI e il display.

3. Passare da un dispositivo sorgente all'altro tramite il pulsante Select sull'unità o il telecomando in dotazione. È anche possibile lasciare che la funzionalità Auto Switch passi automaticamente alle porte accese. Quando a più porte sono collegati dispositivi accesi, verrà attivata la porta col numero più basso. Una volta che il dispositivo collegato alla porta col numero più basso viene spento, verrà attivata la porta accesa successiva in linea.

Risoluzione dei problemi

Se non si riesce a ottenere un'immagine accettabile dopo aver seguito le istruzioni di installazione, provare a seguire i suggerimenti per la risoluzione dei problemi.

1. L'alimentatore esterno fornito in dotazione col prodotto è collegato e inserito in una sorgente di alimentazione funzionante? Affinché il prodotto possa funzionare correttamente, lo switch deve essere collegato e ricevere alimentazione da un alimentatore esterno.

2. L'alimentazione dei dispositivi collegati è stata spenta prima dell'installazione?

In caso contrario, riawviarli.

1. Quale risoluzione si sta cercando di raggiungere? B119-002-UHD, B119-004-UHD e B119-005-UHD sono testati per supportare risoluzioni video 4K x 2K Ultra High Definition (UHD) fino a 4K a 60 Hz e Deep Color a 48 bit (16 bit per canale).

2. Quale lunghezza del cavo HDMI sta utilizzando? (Per i dettagli sulla distanza massima dei cavi, consultare la sezione Installazione di questo manuale). Più corto è il cavo utilizzato, più alta sarà la risoluzione

Risoluzione dei problemi

che si potrà ottenere. (continua) Se non si riesce a ottenere un'immagine accettabile, provare a utilizzare un cavo più corto o a ridurre la risoluzione video o le impostazioni di profondità del colore della sorgente.

1. Che tipo di cavi si sta utilizzando? Un cablaggio di qualità inferiore può causare prestazioni scadenti, quindi è importante utilizzare cavi in grado di supportare la risoluzione video che si sta cercando di ottenere. Per ottenere risultati ottimali utilizzare i cavi HDMI ad alta velocità della serie P569. Sono stati testati per funzionare con gli switch B119-002-UHD, B119-004-UHD e B119-005-UHD.

2. Effettuare delle prove coi cavi per assicurarsi che funzionino correttamente. Ad esempio, collegare il cavo HDMI tra una sorgente e un monitor che si è certi funzionino correttamente per verificare se il cavo funziona.

3. L'unità si trova in un'area che la espone a temperature più elevate? Se il prodotto si surriscalda, non funzionerà correttamente.

Specifiche

Modello B119-002-UHD B119-004-UHD B119-005-UHD

Connettori

Ingresso (x2) HDMI femmina (x4) HDMI femmina (x5) HDMI femmina
Uscita HDMI (femmina)	HDMI (femmina)	HDMI (femmina)

Video

Risoluzione massima	(4 K a 60 Hz)(4:4:4)	(4 K a 60 Hz)(4:4:4)	(4 K a 60 Hz)(4:4:4)
Profondità del colore	Deep color a 4 bit(16 bit a canale)	Deep color a 48 bit(16 bit per canale)	Deep color a 48 bit(16 bit a canale)
Larghezza di banda dell'amplificatore video	6 Gbps/600 Mhz 6	Gbps/600 Mhz 6 Gbps/600 Mhz	600 Mhz

Condizioni ambientali

Temperatura di funzionamento	da 32 °F a 104 °F(da 0 °C a 40 °C)	da 32 °F a 104 °F(da 0 °C a 40 °C)	da 32 °F a 104 °F(da 0 °C a 40 °C)
Umidità di funzionamento	Dal 10% al 85% UR, senza condensa	Dal 10% al 85% UR, senza condensa	Dal 10% al 85% UR, senza condensa
Temperatura di conservazione	da 14 °F a 176 °F(da -10 °C a 80 °C)	da 14 °F a 176 °F(da -10 °C a 80 °C)	da 14 °F a 176 °F(da -10 °C a 80 °C)
Umidità di conservazione	Dal 5% al 90% UR, senza condensa	Dal 5% al 90% UR, senza condensa	Dal 5% al 90% UR, senza condensa

Caratteristiche fisiche

Dimensioni dell'unità (L x l x A, in)	0,8 x 3,1 x 2,0 0,8 x 4,8 x 2,0 0,8 x 4,8 x 2,0
Dimensioni dell'unità (L x l x A, mm)	20 x 80 x 51 20 x 123 x 51 20 x 123 x 51
Peso dell'unità (libbre)	0,23 0,33 0,33
Peso dell'unità (kg)	0,1062	0,15	0,15

Requisiti di alimentazione

Alimentazione esterna	5 V/1 A	5 V/1 A	5 V/1 A
Consumo di energia (massimo)	2 W	2 W	2,5 W

Garanzia

GARANZIA LIMITATA DI 3 ANNI

Garantiamo che i nostri prodotti sono privi di difetti dei materiali e di fabbricazione per un periodo di tre (3) anni dalla data dell'acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Tripplite.Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITÀ, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. Nello specifico, non siamo responsabili di alcun costo, quali mancati redditi o guadagni, perdita di attrezzature, perdita dell'uso di attrezzature, perdita di software, perdita di dati, costi relativi a soluzioni alternative, reclami da parte di terzi, o di altra natura.

Garanzia

Informazioni sulla conformità RAEE per clienti e addetti al riciclaggio (Unione Europea)

Ai sensi della Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Inviare le vecchie apparecchiature da riciclare sulla base di uno per uno, a parità di condizioni (a seconda del Paese)
• Inviare la nuova apparecchiatura da riciclare quando diventa un rifiuto.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di Supporto vitale, ove si possa ragionevolmente prevedere che un guasto di questa apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo significativo la sicurezza o l'efficacia.

Eaton ha una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza preavviso.

Tutti i diritti riservati

Versione

23-10-095

/93-37C3_RevE

Marzo 2024

9337C3

Eaton è un marchio registrato.

Tutti i marchi commerciali sono di proprietà dei rispettivi titolari.
