B110-SP-HDMI-1 - Parafulmine HDMI Tripp Lite - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Parafulmine HDMI in linea
Marca	Tripp Lite
Modello	B110-SP-HDMI-1
Connettori di ingresso	HDMI femmina
Connettori di uscita	HDMI maschio
Protezione dalle scariche elettrostatiche (ESD)	±15 kV (aria), ±8 kV (contatto)
Protezione dai transitori elettrici rapidi (EFT)	2 kV (5/50 μs)
Protezione contro i fulmini	1 kV (8/20 μs)
Tempo di reazione della protezione contro i fulmini	< 1 ns
Tecnologia di protezione	Valanga al silicio allo stato solido
Risoluzione video massima	4K a 60 Hz (UHD)
Conformità HDCP	HDCP 2.2 (pass-through)
Alimentazione	Plug-and-play, senza alimentazione esterna
Dimensioni (A x L x P)	35 x 11 x 15 mm
Peso	Circa 0,1 kg
Temperatura di funzionamento	Da 0 a 40 °C
Temperatura di conservazione	Da -15 a 50 °C
Umidità relativa	Da 0% a 85% (senza condensa)
Garanzia	2 anni (limitata)
Manutenzione	Nessuna manutenzione particolare; pulire con un panno asciutto se necessario
Sicurezza	Non utilizzare in applicazioni di supporto vitale

Domande frequenti - B110-SP-HDMI-1 Tripp Lite

Come installare il parafulmine B110-SP-HDMI-1?

Scollegare il cavo HDMI dal dispositivo da proteggere, collegarlo alla porta HDMI femmina del B110-SP-HDMI-1, quindi collegare l'altra estremità del cavo (uscita maschio) al dispositivo. Per una protezione ottimale, la distanza tra il parafulmine e l'apparecchiatura non deve superare 4,6 metri (15 piedi). Collegare il filo di terra a un punto di messa a terra.

Quali tipi di protezione offre questo parafulmine?

Protegge dalle scariche elettrostatiche (ESD) fino a ±15 kV (aria) e ±8 kV (contatto), dai transitori elettrici rapidi (EFT) di 2 kV e dalle sovratensioni dovute a fulmini di 1 kV (8/20 μs). Il tempo di reazione è inferiore a 1 ns.

Qual è la risoluzione massima supportata?

Supporta risoluzioni UHD fino a 4K @ 60 Hz (HDMI 2.0) ed è compatibile con HDCP 2.2.

Il parafulmine necessita di alimentazione esterna?

No, funziona in plug-and-play senza alimentazione esterna. Trae energia dal segnale HDMI.

Posso usare questo parafulmine con cavi HDMI 1.4?

Sì, ma le prestazioni in risoluzione e distanza potrebbero essere limitate. Per 4K/60 Hz, utilizzare un cavo HDMI 2.0 di 28 AWG fino a 4,6 m. Per 4K/30 Hz, è accettabile un cavo HDMI 1.4 di 28 AWG fino a 7,5 m.

Come proteggere più dispositivi con questo parafulmine?

È possibile utilizzare due B110-SP-HDMI-1 alle estremità di un cavo HDMI. Collegare ciascun parafulmine a un dispositivo. La distanza totale tra i due parafulmini non deve superare 4,6 m per 4K/60 Hz, o più per risoluzioni inferiori.

Qual è la lunghezza massima del cavo consigliata?

Per una protezione ottimale, la distanza tra il parafulmine e l'apparecchiatura HDMI non deve superare 4,6 metri (15 piedi). Per risoluzioni inferiori, sono possibili distanze maggiori con cavi adatti.

Come mettere a terra il parafulmine?

Utilizzare il filo di terra fornito e collegarlo a un punto di messa a terra (ad esempio, una presa di terra o un telaio messo a terra). Ciò consente di scaricare le sovratensioni.

Questo parafulmine è compatibile con tutti i dispositivi HDMI?

Sì, è compatibile con tutti i dispositivi HDMI standard (lettori Blu-ray, console di gioco, TV, proiettori, ecc.) e supporta il pass-through HDCP fino alla versione 2.2.

Cosa fare se il parafulmine non funziona?

Verificare le connessioni e il cavo HDMI. Assicurarsi che il filo di terra sia ben collegato. Se il problema persiste, contattare l'assistenza Tripp Lite per eventuale riparazione o sostituzione in garanzia di 2 anni.

MANUALE UTENTE B110-SP-HDMI-1 Tripp Lite

Protezione da sovratensione HDMI in linea

Modello:

B110-SP-HDMI-1

English 1

Español 9

Français 17

Deutsch 25

Contenuto della confezione

• Dispositivo di protezione da sovratensione in linea B110-SP-HDMI-1
  • Cavo di messa a terra
• Manuale utente

Caratteristiche del prodotto

• Protegge un ingresso e un'uscita HDMI dalle scariche elettrostatiche (ESD), dalle sovratensioni da fulmini e di scariche dei cavi.
• Soddisfa i regolamenti IEC:
  • IEC 61000-4-2 (ESD) +/- 15 kV(aria), +/- 8 kV(contatto)
  • IEC 61000-4-4 (EFT) 2KV (5/50μs)
  • IEC 61000-4-5 (fulmini) 1 KV (8/20 μs)
• Velocità di reazione della protezione contro i fulmini: < 1 ns
• Tecnologia a valanga di silicio allo stato solido
• Bassa perdita TMDS
  • Supporta le risoluzioni UHD fino a 4 K @ 60 Hz
• Compatibile con HDCP
• Funzionamento plug-and-play senza necessità di alimentazione esterna

Installazione

Nota: le seguenti istruzioni presuppongono che due dispositivi HDMI siano attualmente collegati tra loro.

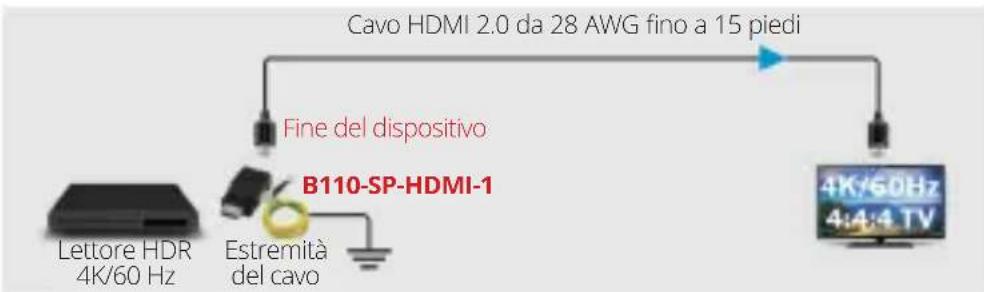

Protezione di un singolo dispositivo:

1. Scollegare il cavo HDMI installato dalla porta HDMI del dispositivo che si desidera proteggere. Quindi collegare questo cavo HDMI alla porta HDMI del sito B110-SP-HDMI-1.
2. Collegare l'altra estremità del cavo HDMI alla porta HDMI del dispositivo che si desidera proteggere.
   Nota: per una protezione ottimale, la distanza tra il B110-SP-HDMI-1 e l'apparecchiatura HDMI da proteggere non deve superare i 4,6 metri (15 piedi).
3. Collegare il filo di messa a terra di B110-SP-HDMI-1 al punto di messa a terra.

Installazione

Protezione di più dispositivi:

1. Scollegare i cavi HDMI installati da entrambi i dispositivi che si desidera proteggere.
2. Collegare il B110-SP-HDMI a entrambe le estremità di un cavo HDMI inutilizzato. Quindi utilizzare i cavi HDMI per collegare ciascun B110-SP-HDMI ai dispositivi che desidera proteggere.

Nota: per una protezione ottimale, la distanza tra il B110-SP-HDMI-1 non deve superare i 4,6 metri (15 piedi).

1. Collegare il filo di messa a terra di B110-SP-HDMI-1 al punto di messa a terra.

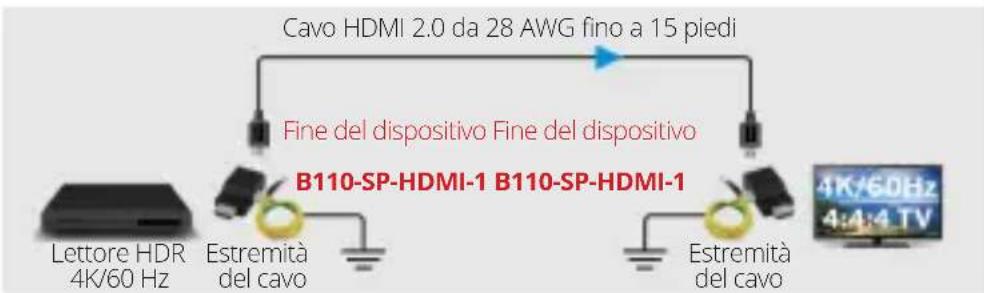

Protezione di più dispositivi 4K/60 Hz

Installazione

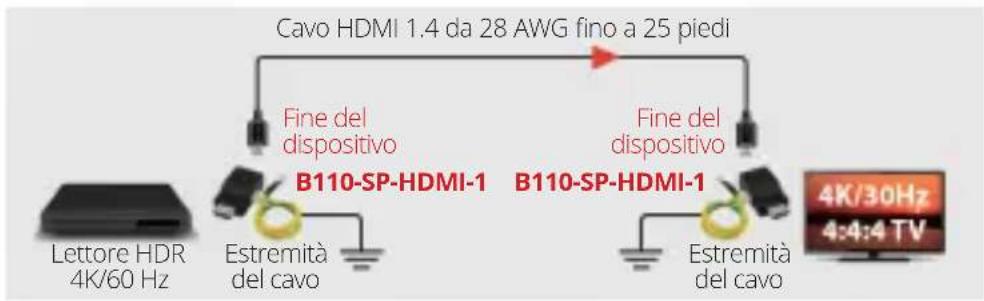

Protezione di più dispositivi 4K/30 Hz

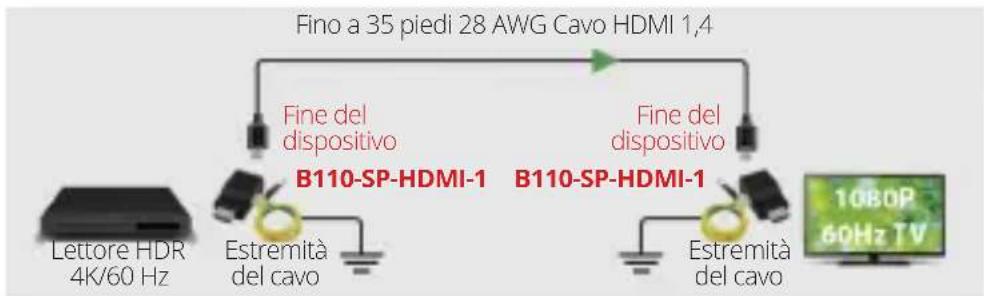

Protezione di più dispositivi 1080 p/60 Hz

Specifiche

Connettori di ingresso HDMI (femmina)
Connettori di uscita HDMI (maschio)
Protezione ESD 15 kV (Aria)	8 kV (Contatto)
Protezione EFT 2 kV (5/50 μs)
Protezione dai fulmini 1 kV (8/20 μs)
Velocità di reazione della protezione contro i fulmini	< 1 ns
Intervallo operativo di temperatura	Da 32 ° a 104 °F (da 0 ° a 40 °C)
Intervallo di temperatura di conservazione	Da -15 °C a 50 °C (da 5 °F a 122 °F)
Umidità relativa Da 0% a 85%, senza condensa
Risoluzione video massima	(4 K @ 60 Hz)
HDMI 2.0
HDCP Passaggio (fino a 2,2)
Dimensioni [A x L x P] 1,4 x 0,4 x 0,6 pollici / 35 x 11 x 15 mm

Garanzia

Garanzia limitata di 2 anni

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di due (2) anni dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Tripplite.Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle unità danneggiate accidentalmente, a causa di negligenza o di un'errata applicazione, o che siano state in qualsiasi modo alterate o modificate.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. Nello specifico, non siamo responsabili di alcun costo, come perdita di profitti o entrate, perdita di attrezzature, perdita dell'uso di attrezzature, perdita di software, perdita di dati, costi relativi a soluzioni alternative, reclami da parte di terzi, o di altra natura.

Garanzia

Si sconsignia l'uso di questa apparecchiatura in applicazioni di supporto vitale in cui si può ragionevolmente prevedere che un guasto di questa apparecchiatura possa dausare il guasto dell'apparecchiatura di supporto vitale o influire in modo significativo sulla sua sicurezza o efficacia.

Eaton ha una politica di miglioramento continuo. Le specifiche tecniche sono soggette a modifiche senza alcuni preavviso.
