B110-SP-HDMI-1 - Protector contra sobretensiones HDMI Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Pararrayos HDMI en línea
Marca	Tripp Lite
Modelo	B110-SP-HDMI-1
Conectores de entrada	HDMI hembra
Conectores de salida	HDMI macho
Protección contra descargas electrostáticas (ESD)	±15 kV (aire), ±8 kV (contacto)
Protección contra transitorios eléctricos rápidos (EFT)	2 kV (5/50 μs)
Protección contra rayos	1 kV (8/20 μs)
Tiempo de reacción de la protección contra rayos	< 1 ns
Tecnología de protección	Avalancha de silicio en estado sólido
Resolución de video máxima	4K a 60 Hz (UHD)
Cumplimiento HDCP	HDCP 2.2 (pass-through)
Alimentación	Plug-and-play, sin alimentación externa
Dimensiones (Al x An x Pr)	35 x 11 x 15 mm
Peso	Aproximadamente 0,1 kg
Temperatura de funcionamiento	0 a 40 °C
Temperatura de almacenamiento	-15 a 50 °C
Humedad relativa	0 % a 85 % (sin condensación)
Garantía	2 años (limitada)
Mantenimiento	Sin mantenimiento especial; limpiar con un paño seco si es necesario
Seguridad	No utilizar en aplicaciones de mantenimiento de funciones vitales

Preguntas frecuentes - B110-SP-HDMI-1 Tripp Lite

¿Cómo instalar el pararrayos B110-SP-HDMI-1?

Desconecte el cable HDMI del dispositivo a proteger, conéctelo al puerto HDMI hembra del B110-SP-HDMI-1, luego conecte el otro extremo del cable (salida macho) al dispositivo. Para una protección óptima, la distancia entre el pararrayos y el equipo no debe exceder 4,6 metros (15 pies). Conecte el cable de tierra a un punto de tierra.

¿Qué tipos de protección ofrece este pararrayos?

Protege contra descargas electrostáticas (ESD) hasta ±15 kV (aire) y ±8 kV (contacto), transitorios eléctricos rápidos (EFT) de 2 kV y sobretensiones debidas a rayos de 1 kV (8/20 μs). El tiempo de reacción es inferior a 1 ns.

¿Cuál es la resolución máxima soportada?

Soporta resoluciones UHD hasta 4K @ 60 Hz (HDMI 2.0) y es compatible con HDCP 2.2.

¿El pararrayos necesita alimentación externa?

No, funciona en plug-and-play sin alimentación externa. Obtiene su energía de la señal HDMI.

¿Puedo usar este pararrayos con cables HDMI 1.4?

Sí, pero el rendimiento en resolución y distancia puede ser limitado. Para 4K/60 Hz, use un cable HDMI 2.0 de 28 AWG hasta 4,6 m. Para 4K/30 Hz, un cable HDMI 1.4 de 28 AWG hasta 7,5 m es aceptable.

¿Cómo proteger varios dispositivos con este pararrayos?

Puede usar dos B110-SP-HDMI-1 en los extremos de un cable HDMI. Conecte cada pararrayos a un dispositivo. La distancia total entre los dos pararrayos no debe exceder 4,6 m para 4K/60 Hz, o más para resoluciones inferiores.

¿Cuál es la longitud máxima de cable recomendada?

Para una protección óptima, la distancia entre el pararrayos y el equipo HDMI no debe exceder 4,6 metros (15 pies). Para resoluciones más bajas, es posible usar distancias más largas con cables adecuados.

¿Cómo poner a tierra el pararrayos?

Use el cable de tierra provisto y conéctelo a un punto de tierra (por ejemplo, un tomacorriente de tierra o un chasis conectado a tierra). Esto permite evacuar las sobretensiones.

¿Este pararrayos es compatible con todos los dispositivos HDMI?

Sí, es compatible con cualquier dispositivo HDMI estándar (reproductores Blu-ray, consolas de juegos, TV, proyectores, etc.) y admite HDCP pass-through hasta la versión 2.2.

¿Qué hacer si el pararrayos no funciona?

Verifique las conexiones y el cable HDMI. Asegúrese de que el cable de tierra esté bien conectado. Si el problema persiste, comuníquese con el soporte de Tripp Lite para una posible reparación o reemplazo bajo la garantía de 2 años.

MANUAL DE USUARIO B110-SP-HDMI-1 Tripp Lite

Supresor de Sobretensiones HDMI en línea

Modelo:

B110-SP-HDMI-1

English 1

Français 17

Deutsch 25

Italiano 33

• B110-SP-HDMI-1 Supresor de Sobretensión en Línea
• Cable de Conexión a Tierra
- Manual del Propietario

Características del Producto

• Protege una entrada y salida HDMI contra descargas electrostáticas (ESD), sobretensiones por rayos y eventos de descarga del cableado.
• Cumple con los reglamentos de IEC:
  • IEC 61000-4-2 (ESD) +/- 15 kV (aire), +/- 8 kV (contacto)
  • IEC 61000-4-4 (EFT) 2KV (5/50μs)
  • IEC 61000-4-5 (Rayos) 1KV(8/20μs)
• Velocidad de reacción de protección contra rayos: < 1 ns
• Tecnología de avalancha de diodo de silicio de estado sólido
  • Baja pérdida de TMDS
• Admite resoluciones UHD de hasta 4K @ 60Hz
• Compatible con HDCP
• Operación de Conectar y Usar sin necesidad de alimentación externa

Instalación

Nota: Las siguientes instrucciones asumen que dos dispositivos HDMI están actualmente conectados entre sí.

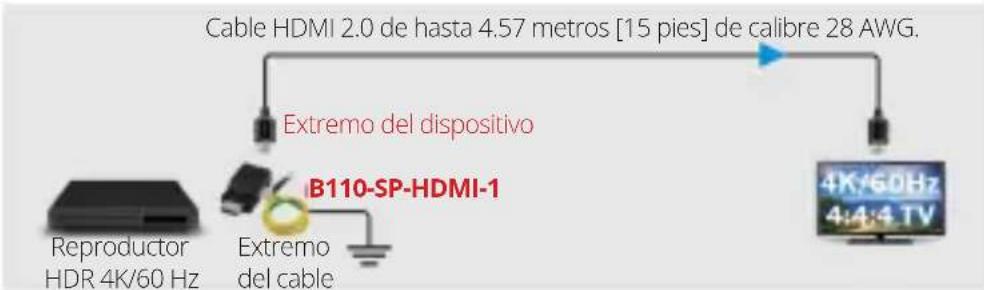

Protección de Un Solo Dispositivo:

1. Desconecte el cable HDMI instalado del puerto HDMI del dispositivo que desea proteger. A continuación, conecte este cable HDMI al puerto HDMI del B110-SP-HDMI-1.
2. Enchufe el otro extremo del cable HDMI al puerto HDMI del dispositivo que desea proteger.
   Nota: Para una protección óptima, la distancia entre el B110-SP-HDMI-1 y el equipo HDMI a proteger no debe ser superior a 4.6 metros [15 pies].
3. Conecte el cable de tierra del B110-SP-HDMI-1 a la toma de tierra.

Instalación

Protección de Múltiples Dispositivos:

1. Desconecte los cables HDMI instalados de los dos aparatos que desea proteger.
2. Conecte el B110-SP-HDMI a ambos extremos de un cable HDMI no utilizado. A continuación, utilice cables HDMI para conectar cada B110-SP-HDMI a los dispositivos que desee proteger.

Nota: Para una protección óptima, la distancia entre las B110-SP-HDMI-1 no debe superar 4.6 metros [15 pies].

1. Conecte el cable de tierra del B110-SP-HDMI-1 a la toma de tierra.

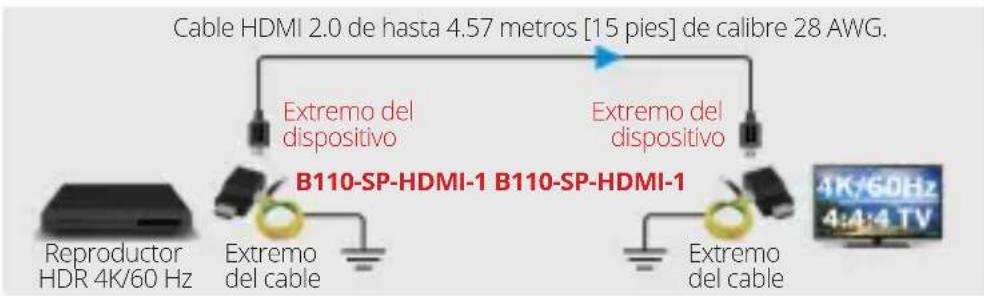

Protección de múltiples dispositivos 4K/60Hz

Instalación

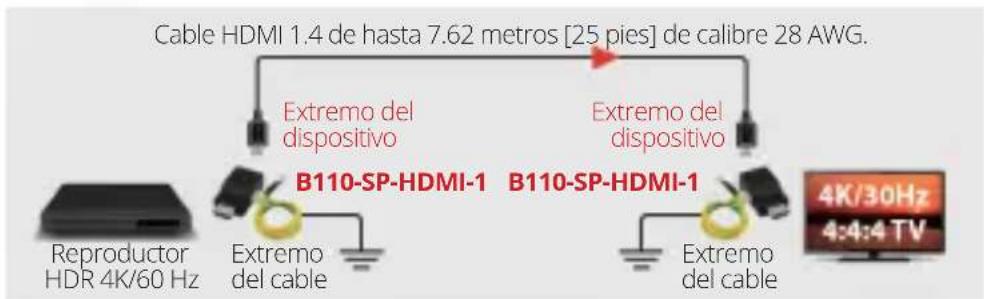

Protección de múltiples dispositivos 4K/30Hz

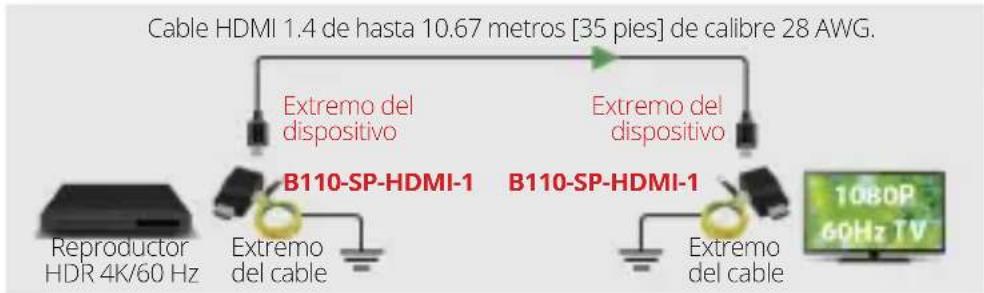

Protección de Múltiples Dispositivos 1080p/60Hz

Especificaciones

Conectores de Entrada HDMI (Hembra)
Conectores de Salida HDMI (Macho)
Protección ESD 15 kV (Aire),	8 kV (Contacto)
Protección EFT 2kV (5/50μs)
Protección contra Rayos 1kV (8/20μs)
Velocidad de reacción de protección contra rayos	< 1 ns
Rango de Temperatura de Operación	0 °C a 40 °C [32 °F a 104 °F]
Rango de Temperatura de Almacenamiento	-15 ° a 50 °C [5 ° a 122 °F]
Humedad Relativa De 0 % a	85 %, sin condensación
Resolución Máxima de Video	4K @ 60Hz
HDMI 2.0
HDCP Paso directo (hasta 2.2)
Dimensiones (Al x An x Pr) 35 x 11 x 15 mm1.4" x 0.4" x 0.6"

Garantía

Garantía Limitada por 2 Años

Garantizamos que nuestros productos están libres de defectos de materiales y mano de obra durante un periodo de dos (2) años a partir de la fecha de compra inicial. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Visite Tripplite. Eaton.com/support/product-returns antes de devolver cualquier equipo para su reparación. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, no somos responsables por ningún costo, como pérdidas de ganancias o ingresos, pérdidas de equipos, pérdidas en el uso de equipos, pérdidas de software, pérdidas de datos, costos de sustituciones, reclamos de terceros o cualquier otro.

No se recomienda el uso de este equipo en aplicaciones de soporte vital en las que pueda esperarse razonablemente que un fallo del mismo provoque el mal funcionamiento del equipo de soporte vital o afecte significativamente a su seguridad o eficacia.

Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.
