Marca	Tripp Lite
Modelo	SU3000RTXR3U
Tipo de producto	SAI (UPS)
Potencia	3000 VA / 2700 W
Topología	Doble conversión en línea
Factor de forma	Rackeable 3U (montaje en bastidor)
Dimensiones (L x A x P)	437 x 132 x 457 mm
Peso	28,6 kg
Tensión de entrada	220-240 V CA
Tensión de salida	220-240 V CA (regulada)
Frecuencia	50/60 Hz (autodetección)
Tomas de salida	8 tomas IEC C13 + 1 toma IEC C19
Autonomía típica (carga completa)	5-10 minutos (según carga)
Protección de batería	Reemplazo en caliente (hot-swap)
Pantalla	Pantalla LCD con indicadores LED
Comunicación	Puerto USB, puerto serie RS-232, ranura para tarjeta SNMP
Funciones principales	Protección contra sobretensiones, subtensiones, picos, ruido, ondas
Mantenimiento	Baterías selladas sin mantenimiento; reemplazo por un profesional
Limpieza	Paño suave seco; no usar productos líquidos
Seguridad	Disyuntor integrado, protección contra sobrecargas
Reparabilidad	Baterías y ventiladores reemplazables; piezas de repuesto disponibles

Preguntas frecuentes - SU3000RTXR3U Tripp Lite

¿Cómo instalar el SAI SU3000RTXR3U en un rack?

Fije los rieles suministrados en el rack, luego deslice el SAI hasta la posición deseada. Apriete los tornillos de fijación frontales. Asegúrese de que el rack esté bien ventilado.

¿Cuál es el procedimiento de puesta en servicio inicial?

Conecte el SAI a una toma de corriente, deje que las baterías se carguen durante al menos 4 horas, luego presione el botón de Encendido/Apagado para encender el equipo.

¿Cómo reemplazar las baterías del SU3000RTXR3U?

Desconecte el SAI y retire el panel frontal. Desconecte los cables de las baterías usadas, inserte las nuevas baterías respetando la polaridad, luego vuelva a colocar el panel. Las baterías son reemplazables en caliente.

¿Qué hacer en caso de sobrecarga del SAI?

El SAI emitirá una alarma sonora y la pantalla mostrará 'Overload'. Desconecte algunos equipos no esenciales para reducir la carga por debajo de 2700 W.

¿Cómo usar el puerto USB del SAI?

Conecte un cable USB entre el SAI y un ordenador. Instale el software PowerAlert de Tripp Lite para monitorear y controlar el UPS de forma remota.

La pantalla LCD muestra 'Battery Low', ¿qué hacer?

Esto significa que la batería está baja. Conecte el SAI a la red para recargar. Si el problema persiste, las baterías pueden estar defectuosas y deben ser reemplazadas.

¿Qué tipos de tomas están disponibles en el SU3000RTXR3U?

El SAI dispone de 8 tomas IEC C13 (10A) y 1 toma IEC C19 (16A) para equipos de alta potencia.

¿Cómo configurar el apagado automático de los servidores?

Utilice el software PowerAlert para definir un tiempo de espera antes del apagado. Durante un corte de red, el SAI enviará una señal de apagado a los equipos conectados antes de que la batería se agote.

El SAI emite un pitido continuo, ¿qué significa?

Un pitido continuo indica una alarma activa. Verifique la pantalla LCD para ver el código de error: sobrecarga, batería baja, fallo de conexión a tierra, etc. Consulte el manual para las acciones correspondientes.

¿Cuál es la garantía del SU3000RTXR3U?

Tripp Lite ofrece una garantía limitada de 3 años para el SAI y 2 años para las baterías. Conserve la factura de compra para cualquier reclamo.

MANUAL DE USUARIO SU3000RTXR3U Tripp Lite

Sistemas UPS en línea con montaje en bastidor/torre

No conveniente para los usos móviles.

Modelos:

SU750RTXL2U (Número de serie: AGPS5542)

SU1000RTXL2UA (Número de serie: AGPS5180)

SU1500RTXL2UA (Número de serie: AGPS5194)

SU2200RTXL2UA (Número de serie: AGPS5183)

SU3000RTXL2U, SU3000RTXR3U (Número de serie: AGPS5204)

SU3000RTXR3UHW (Número de serie: AGPS7039)

Importantes instrucciones de seguridad 18

Instalación 20

Operación básica 25

Localización de fallas 29

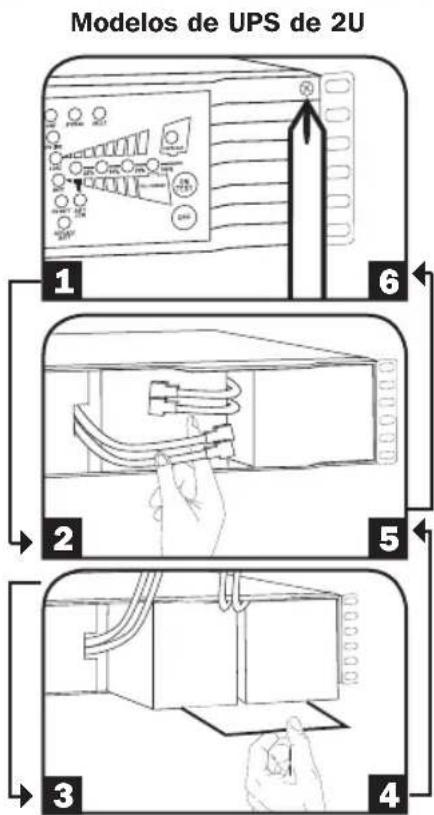

Reemplazo de la batería 30

Almacenamiento y servicio 31

Cumplimiento de las normas 32

English 1

Français 33

Excelencia en Manufactura.

© 2017 Tripp Lite. Todos los derechos reservados.

GUARDE ESTAS INSTRUCCIONES

Este manual contiene advertencias e instrucciones importantes que deben seguirse durante la instalación, operación y almacenamiento de todos los sistemas UPS de Tripp Lite. La falta de observar estas advertencias podría afectar su garantía.

Advertencias sobre la colocación del UPS

• Instale el sistema UPS bajo techo, alejado del calor o la humedad excesivos, de los contaminantes conductivos, del polvo o de la luz solar directa.
• Para lograr el mejor rendimiento, mantenga la temperatura interior entre 0° C y 40° C (32° F y 104° F).
• Mantenga suficiente espacio alrededor del sistema UPS para permitir una ventilación adecuada.
• No monte esta unidad con el panel frontal o con el panel trasero hacia abajo (Bajo ningún ángulo o inclinación). Si lo monta de esta manera, inhibirá seriamente el sistema de enfriamiento interno de la unidad; lo que finalmente causará daños al producto que no están cubiertos por la garantía.

Advertencias sobre la conexión del UPS

• Conecte su sistema UPS directamente a una toma de corriente de CA con una conexión a tierra adecuada. No conecte el sistema UPS a sí mismo, ya que esto lo dañará.
• No modifique los conectores del UPS y no utilice un adaptador que pueda eliminar la conexión a tierra del sistema.
• No utilice cables de extensión para conectar el UPS en la toma de corriente de CA.
• Si el sistema UPS recibe energía eléctrica por medio de un generador de CA accionado por motor, éste deberá proporcionar una salida de corriente limpia y filtrada del tipo utilizado para computadoras.

PRECAUCIÓN: Instale de acuerdo con los estándares del Código Eléctrico Nacional ANSI / NFPA 70 y Código Eléctrico Canadiense, Parte I, C22.1. Asegúrese de usar la protección para sobrecorriente apropiada para la instalación, de acuerdo con la especificación de clavija / equipo.

⚠️ PRECAUCIÓN: Se proporciona protección contra Corto Circuito y protección contra sobrecorriente para la instalación en edificio para modelos conectados permanentemente.

PRECAUCIÓN: Para reducir el riesgo de incendio, conecte solo a un circuito equipado con protección contra sobrecorriente de circuito derivado de acuerdo con el Código Eléctrico Nacional ANSI / NFPA 70 y Código Eléctrico Canadiense, Parte I, C22.1. Use protección contra corrientes de 30A máximo para los modelos SU3000RTXL2U y SU3000RTXR3U (serie AGPS5204) y SU3000RTXR3UHW (serie AGPS7039).

- Su UPS puede estar equipado con un bloque de terminales para la conexión permanente a la red pública de CA. La instalación debe hacerla solo personal de servicio calificado. Al conectar a unidades conectadas permanentemente use solo conductores de cobre calibre 10AWG con una especificación mínima de temperatura de 75 °C [165 °F].

- Asegúrese de proporcionar un dispositivo local de desconexión, que sea fácilmente accesible, en cualquier modelo que esté instalado permanentemente sin una clavija.

Importantes instrucciones de seguridad

Advertencias sobre la conexión de equipos

• El uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda razonablemente hacer suponer que causará fallas en el equipo de soporte de vida o afecte significativamente su seguridad o efectividad, no está recomendado.
• No conecte supresores de sobretensión o cables de extensión a la salida del sistema UPS. Esto puede dañar el UPS y afectar las garantías del supresor de sobretensiones y del UPS.

Advertencias sobre las baterías

- Debido a que las baterías presentan un peligro de choque eléctrico y quemaduras por las altas corrientes de cortocircuito, tome las precauciones adecuadas. No deseche las baterías en un incinerador. No abra las baterías. No ponga los terminales de la batería en corto o en puente con ningún objeto. Apague y desconecte el UPS antes de reemplazar la batería. Sólo debe cambiar las baterías personal técnico debidamente capacitado. Use herramientas con mangos aislados y reemplace las baterías existentes con el mismo número y tipo de baterías nuevas (plomo-ácido selladas). Las baterías del UPS son reciclables. Consulte la reglamentación local para los requisitos de disposición de desechos o visita http://www.triplite.com/support/recycling-program para reciclar información. Tripp Lite ofrece una línea completa de Cartuchos de reemplazo de batería para UPS (R.B.C.). Visite Tripp Lite en la web en http://www.triplite.com/products/battery-finder/ para localizar la batería de reemplazo específica para su UPS.

Instalación

Instalación en Rack

Monte su equipo en un bastidor de 2 o 4 postes (vea la siguiente página para información sobre el montaje de 2 postes) El usuario debe determinar la idoneidad de los materiales y accesorios, así como de los procedimientos antes del montaje. Si los materiales y procedimientos no son adecuados para su aplicación, contacte con el fabricante de su bastidor. Los procedimientos descritos en este manual son para bastidores comunes y de tipo caja y podrían no ser apropiados para todas las aplicaciones.

Montaje de 4 postes

Todos los modelos de UPS incluyen los accesorios requeridos para montar un bastidor de 4 postes. Los modelos exclusivos incluyen un kit de anaquel ajustable para montaje en bastidor a fin de proporcionar un apoyo adicional. Si su modelo de UPS no incluye este kit, omita los pasos 1 y 2.

1 Conecte los dos segmentos de cada anaquel A usando los tornillos y las tuercas de mariposa B incluidos. Deje los tornillos ligeramente flojos de modo que los anaqueles puedan ajustarse en el siguiente paso.

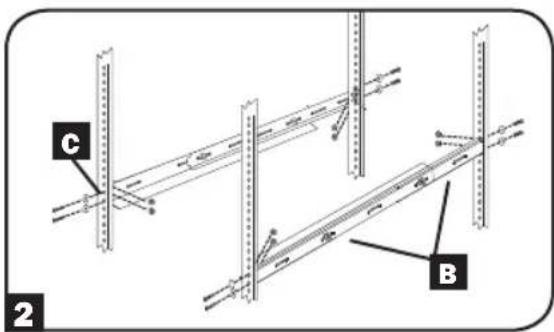

2 Ajuste cada anacuel para que se adapte a su bastidor, y luego instálelos en el espacio más bajo disponible del mismo con las tuercas, las arandelas y los tornillos suministrados C. Note que los bordes de apoyo deben mirar hacia adentro. Apriete los tornillos que conectan los segmentos de los anaqueles B.

3 Fije las orejas de montaje D a los agujeros de montaje de la parte delantera de su equipo E usando los tornillos suministrados F. Las orejas deben mirar hacia adelante.

4 Con la ayuda de otra persona (si fuera necesario), levante su equipo y deslícelo en los anaqueles de montaje. Fije su equipo al bastidor usando los accesorios suministrados G a través de las orejas de montaje y dentro de los rieles del bastidor.

Instalación

Montaje de 2 postes (Telecomunicaciones)

Si monta un modelo de UPS de 2U en bastidores de 2 postes, necesitará agregar un kit de instalación para montaje en bastidor de 2 postes de Tripp Lite (modelo: 2POSTKITRMWM, vendido por separado) Vea el manual del propietario del kit para conocer el procedimiento de instalación en los modelos de 2U.

Montaje (en torre)

Su UPS puede instalarse en posición de torre vertical con las base opcionales, vendidas por separado por Tripp Lite (Modelo #2-9USTAND). Al instalar el UPS sobre las bases ajustables, cerciórese de que el panel de control quede hacia la parte superior. El panel de control puede girarse para facilitar la lectura. Inserte un desatormillador pequeño o una herramienta similar en las ranuras en cualquiera de los lados del panel, extráigalo, gírelo e insértelo nuevamente en su lugar como se muestra.

¡ADVERTENCIA! Todos los sistemas UPS son extremadamente pesados. Tenga cuidado al levantarlos e instalarlos. El usuario debe estabilizar apropiadamente el UPS al levantarlo e instalarlo.

Conexión y encendido

1 Conecte el cable del sistema UPS a una toma de corriente eléctrica.

Su UPS debe conectarse a un circuito independiente de suficiente amperaje. Sin embargo, que algunos modelos selectos pueden estar equipados con diferentes tipos de clavijas. Refiérase a la tabla "OP Rating/Plug Rating" [Especificaciones de Operación/Especificaciones de Clavija] impresa en la parte superior de su UPS.

Una vez conectado su UPS, el ventilador y las Luces Indicadoras se encenderán. Los LEDs de "LINE" (Línea) y "LOAD ACTIVE METER" (Medidor Activo de Carga) se encenderán y el UPS emitirá un bip para indicar funcionamiento normal. De cualquier forma, no se suministra energía a los tomacorrientes de CA de su UPS hasta que se encienda el UPS.

2 Enchufe su equipo al sistema UPS.

Su sistema UPS está diseñado para soportar únicamente equipo informático. Usted lo sobrecargará si conecta electrodomésticos o impresoras láser a las tomas de corriente del UPS.

Instalación

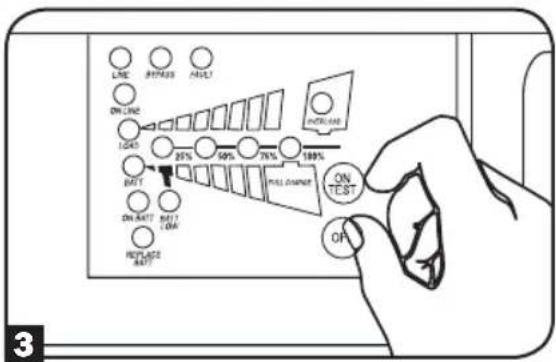

3 Encienda su sistema UPS (ON):

• Presione el interruptor "ON/TEST" (Encendido/Prueba).
• Manténgalo presionado por varios segundos hasta que escuche un sonido.
• Suelte el interruptor.

Su sistema UPS empezará a suministrar energía CA a sus tomas de corriente. Se iluminará el LED "ON LINE" (En línea).

Nota: El sistema UPS funcionará adecuadamente desde la puesta en marcha inicial, no obstante, la autonomía máxima de la batería de la unidad solo se alcanzará después de que se haya cargado durante 24 horas.

Conexiones opcionales

Este sistema UPS funcionará correctamente sin estas conexiones.

Supresión de sobretensiones en línea de teléfono o teléfono/red

Su UPS tiene enchufes que protegen contra sobretensiones una línea telefónica. Los modelos selectos cuentan con enchufes que también protegen contra sobretensiones en una línea de red. Usando cables telefónicos o de red apropiados, conecte su enchufe de pared al enchufe del UPS marcado "IN" [Entrada]. Conecte su equipo al conector del UPS marcado "OUT" [Salida]. Cerciórese que el equipo que conecte a los enchufes del UPS esté también protegido contra sobretensiones en la línea CA.

* No compatible con aplicaciones PoE (Energía sobre Ethernet).

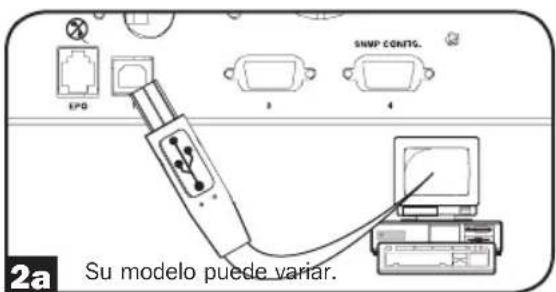

2 Comunicaciones USB y Serial RS-232

Use el cable USB 2a y/o el cable serial DB9 2b para conectar el puerto de comunicación de su computadora al puerto de comunicación de su UPS. Instale en su computadora el software PowerAlert® de Tripp Lite apropiado al sistema operativo de su computadora. Su UPS puede contar con puertos adicionales de comunicación; estos puertos pueden conectarse a computadoras adicionales que tengan instalado el software PowerAlert. Para información adicional, consulte su manual de PowerAlert.

Instalación

3 Conexión del Puerto EPO

Esta característica opcional es únicamente para aquellas aplicaciones que requieran conexión a un circuito de Apagado de Emergencia (EPO) de las instalaciones. Cuando se conecta el UPS a este circuito, permite el apagado de emergencia del inversor del UPS e inhibe la transferencia a un rodeo interno. Usando el cable proporcionado, conecte el puerto de EPO del UPS 3a a un switch normalmente cerrado o normalmente abierto, proporcionado por el usuario, de acuerdo al diagrama del circuito 3b.

Nota:

1. Si se usa un cable diferente al suministrado, éste no debe exceder 107m [350 pies] o tener una resistencia superior a 10 ohms.
2. 1. Si se usa un interruptor de EPO sin seguro, el EPO debe sujetarse por un mínimo de 1 segundo. Esto no aplica a un interruptor EPO con seguro.

PRECAUCIÓN: El puerto EPO no es un supresor de sobretensiones de línea telefónica; no conecte una línea telefónica a este puerto.

Estado del UPS cuando activa EPO con línea CA presente:

LEDs Salidas Ventiladores Serial SNMP USB
OFF[Apagados]	OFF[Apagadas]	ON[Encendidos]	ON[Encendido]	ON[Encendido]	ON[Encendido]

Para reiniciar el UPS después que se activa EPO con línea CA presente:

Opción 1:

1. Verifique que la activación de EPO se ha eliminado o borrado.
2. Oprima el botón OFF hasta oír un click (aprox. 1 segundo).
3. Oprima el botón ON y la salida del UPS volverá a encenderse.

Opción 2:

1. Verifique que la activación de EPO se ha eliminado o borrado.
2. Elimine la alimentación de línea CA a la unidad UPS.
3. Reconecte la energía de línea CA. Ahora el UPS iniciará el respaldo en modo de operación normal.

Estado del UPS cuando activa EPO sin energía de línea CA:

LEDs Salidas Ventiladores Serial SNMP USB
OFF[Apagados]	OFF[Apagadas]	OFF[Apagados]	OFF[Apagado]	OFF[Apagado]	OFF[Apagado]

Para reiniciar el UPS después que se activa EPO sin energía de línea CA:

1. Verifique que la activación de EPO se ha eliminado o borrado.
2. Reconecte la alimentación de línea CA al UPS. Ahora el UPS iniciará el respaldo en modo de operación normal.

Instalación

4 Conector del Módulo de Batería Externo (la configuración varía de acuerdo al modelo):

Para una autonomía adicional, use para conectar módulos opcionales de baterías de Tripp Lite. Use solo módulos de baterías externas de Tripp Lite con protección contra sobrecorriente. El agregar baterías externas aumentará el tiempo de recarga así como la autonomía. La instalación debe hacerla solo personal de servicio calificado. Para instrucciones completas de instalación, consulte el Manual del Propietario del módulo de baterías. Asegúrese que los cables estén firmemente insertados en sus conectores. Durante la conexión de la batería se pueden generar pequeñas chispas; esto es normal. No conecte ni desconecte los módulos de batería cuando el UPS esté funcionando con energía de la batería. Los siguientes módulos de baterías están disponibles en la tabla debajo. Para obtener ayuda para determinar el módulo de baterías Tripp Lite apropiado para conectar, póngase en contacto con Soporte al Cliente de Tripp Lite al +1.773.869.1234.

Módulos de Baterías de 24V		Módulos de Baterías de 48V		Módulos de Baterías de 72V
Modelo	Especificación en Amp-Hora Modelo	Especificación en Amp-Hora Modelo		Especificación en Amp-Hora
BP24V15RT2U	14 Ah BP48V2	24-2U 18 Ah BP72	V15-2U 15 Ah
BP24V28-2U 28	Ah BP48V27	-2US 27 Ah BP72	V18-2US 18 Ah
BP24V36-2US 36	Ah BP48V60	RT-3U 42 Ah BP7	2V28RT-3U 28 Ah
BP24V70-3U 70	Ah

Al conectar a módulos de baterías externas de 2 conductores, asegúrese de usar la banda de conexión a tierra incluida con los módulos de baterías externas para conectar [bond] los módulos de baterías al gabinete metálico del UPS de acuerdo con el Manual del Propietario del Módulo de Baterías externas.

Nota: Los módulos de baterías de tres conductores están equipados con una clavija para conexión a tierra. Para información completa y advertencias de seguridad de la conexión, refiérase a las instrucciones del módulo de baterías.

Operación básica

Interruptores del panel frontal

Interruptor "ON/TEST" (Encendido/Prueba): Este interruptor controla cuatro funciones separadas del UPS:

UPS encendido

Para encender el UPS, presione el interruptor, manténgalo presionado por varios segundos hasta que escuche un sonido y suéltelo. Se encenderá el LED "ON LINE".

Autoprueba del UPS

Durante una operación en línea normal, presione el interruptor y manténgalo presionado hasta que escuche un sonido. Esto inicia una autoprueba de la batería que dura 10 segundos. El UPS cambiará a energía de baterías (Todos los indicadores se iluminaran) durante diez segundos.

Silenciar alarma

Para silenciar la alarma del UPS “en batería”, presione el interruptor y manténgalo presionado hasta que escuche un sonido.

Encendido en frío del UPS

Para usar su UPS como una fuente de energía autónoma cuando no haya energía de CA disponible (es decir, durante un apagón), presione este botón y manténgalo presionado hasta que escuche un sonido. El UPS suministrará entonces energía de las baterías a sus tomas de corriente.*

* La luz indicadora "ON BATT" se iluminará cuando su UPS esté operando con energía de las baterías.

Interruptor "OFF" (Apagado)

Este interruptor apaga el suministro de energía en los receptáculos del UPS. Presione el interruptor, manténgalo presionado hasta que escuche un sonido y suéltelo. El UPS seguirá cargando y el ventilador seguirá enfriando los componentes internos incluso después de haber apagado los receptáculos del UPS. Para apagar completamente el UPS, incluido el cargador, desconecte el cable de energía del UPS después de presionar el interruptor “OFF”.

Luces indicadoras del panel frontal

LED "ON LINE": Esta luz verde se iluminará y permanecerá fija para indicar que el UPS está en operación en línea normal (filtrado y resintetizado del voltaje de la línea de CA entrante para proporcionar una salida en forma de onda sinusoidal pura). Cuando esta luz está encendida, puede controlar el nivel de carga del UPS en los LED "LOAD ACTIVE METER".

LED “LINE” (Línea): Esta luz verde se iluminará y permanecerá fija para indicar que el voltaje de la línea de CA proporcionada por el suministro en su toma de energía es nominal. La luz parpadeará si el voltaje de la línea se encuentra fuera del valor nominal (ya sea demasiado bajo o demasiado alto). No necesita hacer nada cuando el LED parpadea; el UPS filtra de manera continua y automática la energía de la línea de CA para suministrar a su equipo energía de CA de onda sinusoidal pura, sin considerar las condiciones de baja o alza de voltaje. Si esta luz está apagada, quiere decir que no hay voltaje de línea de CA (apagón) o que hay un voltaje muy alto y que el UPS proporcionará energía a los equipos conectados desde la batería.

Operación básica

LED “BYPASS” (Derivación): Esta luz amarilla parpadea para indicar que el inversor DC/AC del UPS esta desactivado y que el UPS esta en modo “Bypass”. Durante la operación normal, este indicador estará iluminado brevemente cuando la unidad sea conectada, pero si una falla interna o sobrecarga ocurre, esta luz parpadeara constantemente y se iluminará el LED de falla para mostrar que el equipo conectado recibirá corriente alterna filtrada, pero no recibirá poder de baterías durante un apagón. En este caso, contacte a Tripp Lite para servicio. Si el UPS se ha puesto en el modo económico (disponible en sistemas UPS selectos), configura un UPS en línea para que funcione como un UPS de cambio. Cuando el sistema UPS esté en el modo económico, funciona con mayor eficiencia cuando hay energía de la red pública de CA disponible (dentro de +/- 10% nominal) y pasa a energía de la batería cuando se interrumpe la energía de la red pública de CA. El LED “BYPASS” (Rodeo) amarillo permanecerá encendido cuando el sistema esté en modo económico. (Para obtener mayor información sobre cómo acceder al modo económico, consulte el Manual del Usuario del software PowerAlert.)

LED “FAULT” (Falla) (sólo en modelos exclusivos): Esta luz roja parpadeará cuando su sistema UPS detecte una falla interna (sobrecalentamiento, sobrevoltajes, etc.) o cuando detecte una falla de cableado en las tomas de corriente (fases invertidas, ausencia de tierra, etc.). El UPS detectará fallas de cableado sólo cuando se encuentre conectado a una toma de energía eléctrica que no esté encendida. Si la luz sigue encendida después de reiniciar el UPS, comuníquese con un electricista para revisar la línea de CA. Su UPS identificará la mayoría (pero no todas) las fallas de cableado.

LED "LOAD ACTIVE METER" (Medidor activo de carga): Esta luz verde se encenderá cuando su UPS reciba energía de CA para indicar que el grupo de cuatro luces LED de doble funcionalidad está indicando el nivel de carga de su UPS.

LED "BATT ACTIVE METER" (Medidor activo de batería): Esta luz verde se encenderá cuando su UPS funcione en base a la energía de la batería para indicar que el grupo de cuatro luces LED de doble funcionalidad está mostrando el nivel de carga de la batería de su UPS. Nota: también se encenderá el LED "ON BATT".

LED “OVERLOAD” (Sobrecarga): Esta luz roja se iluminará y permanecerá fija para indicar que se excedió la capacidad de su UPS mientras esté funcionando en línea. La alarma del UPS emitirá un sonido continuo. Retire inmediatamente la sobrecarga hasta que se apague la luz y la alarma. En caso de no retirar la sobrecarga inmediatamente, el UPS cambiará de operación en línea a operación de derivación.

LED “BATT LOW” (Batería baja): Esta luz amarilla se encenderá cuando el nivel de carga de la batería de su UPS esté bajo. La alarma del UPS emitirá un sonido hasta que la carga de la batería se agote completamente o se recarguen las baterías de manera adecuada.

LED "ON BATT" (En batería): Esta luz verde se iluminará y permanecerá fija para indicar que no hay voltaje en la línea de CA y que su UPS está suministrando energía al equipo a través de la batería. El UPS emitirá un sonido cada dos segundos a menos que lo silencie con el interruptor "ON/TEST". Cuando se prende esta luz, puede controlar el nivel de carga de la batería del UPS en los LED "BATT ACTIVE METER".

Operación básica

LED "REPLACE BATT" (Reemplazar batería): Esta luz roja se iluminará constantementey la alarma del UPS sonará cada 2 segundos si el microprocesador de su UPSdetecta una falla de la batería o si el UPS falla en laauto-prueba automática (después de encenderlo) y la batería del UPSno está totalmente cargada. Deje que el sistema del UPS se cargue por lo menos 12 horas y realice una autoprueba usando el interruptor de "ON/Test" según lo descrito en la página 21. Si la luz permanece encendida, póngase en contacto con Tripp Lite para solicitar servicio técnico.

Panel posterior

Ranura para accesorios: Retire el pequeño panel que cubre esta ranura para instalar accesorios opcionales utilizados en el monitoreo y control remoto del sistema UPS. Para consultar productos compatibles de SNMP, administración de red y conectividad, visite www.triplite.com.

Conector del paquete de baterías externas (varía por el modelo): Utilícelo para conectar paquetes de baterías Tripp Lite opcionales si desea tiempo de funcionamiento adicional. Para encontrar un módulo de baterías compatible, visite www.tripplite.com/products/battery-finder/. Para información y advertencias de seguridad de la conexión completa, consulte el Manual del Propietario de su módulo de baterías externas.

Ventilador: El ventilador enfría los componentes internos del UPS. Se encenderá siempre que haya energía de línea presente.

Interruptor de protección del mando del interruptor de entrada: Este interruptor reconfigurable evita que una corriente de entrada alta dañe el UPS o los aparatos conectados a él. Si este interruptor se dispara, asegúrese de que el sistema UPS está conectado a una energía de CA del voltaje adecuado antes de reconfigurar el interruptor empujándolo hacia adentro.

Tornillo de tierra: Sirve para conectar equipo que requiere de una tierra para chasis.

Interruptores de protección del mando del interruptorde salida (sólo en modelos exclusivos): Estos interruptores reconfigurables protegen su UPS de una sobrecarga de salida. Si uno o ambos interruptores se dispararan, desconecte algunas de las cargas de los circuitos y deje que el UPS se enfríe antes de presionar el o los interruptores para restablecerlos.

Cable de entrada: Este cable de energía con conexión fija, conecta su UPS a una toma de corriente.

Operación básica

Receptáculos de CA (Varía por el modelo): Estos receptáculos de 15, 20 y 30 amperios le proporcionan a sus equipos salida de CA de onda sinusoidal pura desde la línea de CA durante una operación normal y energía desde las baterías durante apagones y severas bajas de voltaje. La energía suministrada en estas tomas de corriente se filtra con el objeto de proteger los equipos conectados contra daños y ruido de línea. Los receptáculos se dividen en bancos de carga numerados, como está rotulado en la unidad. Con el uso del software PowerAlert y el cableado, se pueden encender y apagar individualmente los bancos de carga uno y dos desde una ubicación remota, lo que le permite a los usuarios restablecer o reiniciar los equipos conectados. Vea Conexión de puerto serial en Conexiones opcionales.

No se muestran otros tipos de salida

Conectores de protección de teléfono o teléfono/red: Estos conectores protegen su equipo contra sobretensiones a través de una línea de teléfono o de teléfono/datos de red, dependiendo del modelo. La conexión de su equipo con estos conectores es opcional. Su UPS funcionará correctamente sin esta conexión. No compatible con aplicaciones PoE (Energía sobre Ethernet).

Comunicaciones

Puertos de comunicaciones (USB o RS-232): Estos puertos conectan su UPS a cualquier estación de trabajo o servidor. Úselos con el software PowerAlert de Tripp Lite y los cables incluidos para permitir que su computadora guarde automáticamente los archivos abiertos y apague el equipo durante una falla del servicio eléctrico. También utilice PowerAlert para vigilar una amplia variedad de condiciones de operación de la energía de la línea de CA y del UPS. Consulte su manual de PowerAlert o contacte con el Soporte al cliente de Tripp Lite para mayor información. Consulte “Comunicaciones USB y serie RS-232” en la sección “Instalación opcional” para obtener la información sobre las instrucciones de instalación.

Las comunicaciones de contacto en seco son simples, pero se necesita cierto conocimiento de electrónica para configurarlas. Las asignaciones de las patillas del puerto DB9 se muestran en el diagrama de la izquierda. Si la batería del UPS está baja, el UPS envía una señal haciendo puente entre la patilla 1 y la 5. Si el suministro de energía falla, el UPS manda una señal haciendo puente entre la patilla 8 y la 5. Para apagar el UPS remotamente, ponga en corto los pines 3\~9 por 3.8 segundos al menos.

Puerto EPO (apagado de emergencia, Emergency Power-Off): El sistema UPS cuenta con un puerto EPO mediante el cual se conecta con un interruptor de cierre por contacto para la activación del paro de emergencia del inversor. Véase Conexión para más información.

Localización de fallas

Las luces del panel de control del UPS se encenderán en las secuencias descritas a continuación para indicar que el UPS tiene dificultades de funcionamiento.

Luces (Encendidas/Parpadeando) y condición Solución
Encendidas: REEMPLAZAR BATERÍACondición: Reemplazar batería	Deje que el sistema del UPS se cargue por lo menos 12 horas y realice una autoprueba usando el interruptor de " ON/Test " según lo descrito en la la sección de Operación Básica. Si la luz permanece encendida, póngase en contacto con Tripp Lite para solicitar servicio técnico.
Encendidas: BATERÍA BAJA, EN BATERÍACondición: Batería baja	Prepárese para un apagado inminente del UPS.
Encendidas: DERIVACIÓN, LÍNEA, CARGA, SOBRECARGACondición: En Derivación por sobrecarga	Reduzca la carga que soporta el UPS.
Destellando: OVERLOADCondición: Cortocircuito	Retire la causa del cortocircuito de la salida del UPS.
Encendida: FAULTCondición: Falla de cableado	Revise la línea de suministro para detectar problemas de cableado como por ejemplo línea invertida y neutra o ausencia de conexión a tierra.
Encendida: FAULT, 100%Condición: Voltaje de batería muy alto	Reinicie el UPS. Si el problema persiste, póngase en contacto con Tripp Lite para solicitar servicio técnico.
Encendida: FAULT, BYPASS, LINE, 50%Condición: En Bypass a causa de alto voltaje de salida	Reinicie el UPS. Si el problema persiste, póngase en contacto con Tripp Lite para solicitar servicio técnico.
Encendida: FAULT, BYPASS, LINEDestellando: 50%Condición: En Bypass a causa de bajo voltaje de salida	Reinicie el UPS. Si el problema persiste, póngase en contacto con Tripp Lite para solicitar servicio técnico.
Encendida: FAULT, BYPASS, LINE, 25%Condición: En Bypass a causa de alto voltaje en barra	Reinicie el UPS. Si el problema persiste, póngase en contacto con Tripp Lite para solicitar servicio técnico.
Encendida: FAULT, BYPASS, LINEDestellando: 25%Condición: En Bypass a causa de bajo voltaje en barra	Reinicie el UPS. Si el problema persiste, póngase en contacto con Tripp Lite para solicitar servicio técnico.
Encendida: BYPASS, LINEDestellando: FAULTCondición: En Bypass a causa de alta temperatura interna	Revise el UPS para asegurarse de que hay suficiente espacio para permitir la circulación de aire cerca de las ranuras de ventilación y que el ventilador esté funcionando correctamente.Reinicie el UPS.
Destellando: LINECondición: Entrada irregular	Esto indica que el suministro de energía es demasiado alto o bajo para que el UPS funcione en mod o DERIVACIÓN, de modo que si ocurre una falla del inversor, el UPS no entregará energía de salida.

Localización de fallas

Luces (Encendidas/Parpadeando) y condición Solución
Encendida: FAULT, 50%Destellando: LINECondición: Sin salida a causa de alto voltaje de salida y entrada irregular	Reinicie el UPS. Si el problema persiste, póngase en contacto con Tripp Lite para solicitar servicio técnico.
Encendida: FAULTDestellando: LINE, 50%Condición: Sin salida a causa de bajo voltaje de salida y entrada irregular	Reinicie el UPS. Si el problema persiste, póngase en contacto con Tripp Lite para solicitar servicio técnico.
Encendida: FAULT, 25%Destellando: LINECondición: Sin salida a causa de alto voltaje en barra y entrada irregular	Reinicie el UPS. Si el problema persiste, póngase en contacto con Tripp Lite para solicitar servicio técnico.
Encendida: FAULTDestellando: LINE, 25%Condición: Sin salida a causa de bajo voltaje en barra y entrada irregular	Reinicie el UPS. Si el problema persiste, póngase en contacto con Tripp Lite para solicitar servicio técnico.
Destellando: LINE, FAULTCondición: Sin salida a causa de alta temperatura interna y entrada irregular	Revise el UPS para asegurarse de que hay suficiente espacio para permitir la circulación de aire cerca de las ranuras de ventilación y que el ventilador esté funcionando correctamente. Reinicie el UPS. Si el problema persiste, póngase en contacto con Tripp Lite para solicitar servicio técnico.

Reemplazo de batería

Puerta de reemplazo de la batería: En condiciones normales, las baterías originales de este sistema UPS tienen varios años de vida útil. Sólo deberá reemplazar la batería personal técnico calificado. Véase "Advertencias sobre las baterías", en la sección sobre seguridad. Si requiere reemplazar la batería de su UPS, visite www.triplite.com/products/battery-finder/ para localizar la batería de reemplazo específica para su UPS.

Procedimiento

1 Retire el panel frontal
2 Desconecte las baterías
3 Retire/deseche las baterías
4 Agregue las baterías
5 Conecte las baterías
Asegure los conectores: negro-a-negro y rojo-a-rojo.
6 Recoloque el panel frontal

Almacenamiento y servicio

Almacenamiento

Primero, apague el sistema UPS: presione el interruptor “OFF” para desconectar la alimentación en las tomas del UPS, luego desconecte el cable de alimentación de la toma de corriente. Después, desconecte todos sus equipos para evitar el desgaste innecesario de la batería. Si desea almacenar este sistema UPS por un período prolongado, recargue completamente las baterías del sistema UPS una vez cada tres meses, conectándolo a una línea de CA que tenga corriente y permitiéndole que cargue sus baterías por un período de 4 a 6 horas. Si deja las baterías del sistema UPS descargadas por un periodo de tiempo prolongado, pueden perder su capacidad en forma permanente.

Servicio

Tripp Lite también pone a su disposición una variedad de Garantías extendidas y Programas de servicio técnico en el sitio. Si desea más información sobre el servicio técnico, visite www.triplite.com/support. Antes de devolver su producto para servicio técnico, siga estos pasos:

1. Revise la instalación y los procedimientos de operación que se encuentran en este manual para asegurarse de que el problema de servicio no se debe a una mala lectura de las instrucciones.
2. Si el problema persiste, no se comunique ni devuelva el producto al mayorista. En cambio, visite www.triplite.com/support.
3. Si el problema exige servicio técnico, visite www.triplite.com/support y haga clic en el enlace Devoluciones de productos. Desde aquí puede solicitar un número de Autorización de Material Devuelto (RMA), que se necesita para el servicio técnico. En este sencillo formulario en línea se le solicitarán los números de serie y modelo de la unidad, junto con otra información general del comprador. El número RMA y las instrucciones para el envío se le enviarán por correo electrónico. La presente garantía no cubre ningún daño (directo, indirecto, especial o consecuencial) del producto que ocurra durante el envío a Tripp Lite o a un centro de servicio técnico de Tripp Lite autorizado. Los productos enviados a Tripp Lite o a un centro de servicio técnico de Tripp Lite autorizado deben tener prepagos los cargos de transporte. Escriba el número RMA en el exterior del embalaje. Si el producto se encuentra dentro del período de garantía, adjunte una copia de su recibo de venta. Envíe el producto para servicio técnico mediante un transportador asegurado a la dirección que se le proporcionó cuando solicitó el número RMA.

Cumplimiento de las normas

Cumplimiento de las normas de los números de identificación: Para fines de identificación y certificación del cumplimiento de las normas, su producto Tripp Lite tiene asignado un número de serie único. Puede encontrar el número de serie en la etiqueta de la placa de identificación del producto, junto con los símbolos de aprobación e información requeridos. Al solicitar información sobre el cumplimiento de las normas para este producto, siempre mencione el número de serie. El número de serie no debe ser confundido con el nombre de identificación ni con el número de modelo del producto.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.
