Marque	Tripp Lite
Modèle	SU3000RTXR3U
Type de produit	Onduleur (UPS)
Puissance	3000 VA / 2700 W
Topologie	Double conversion en ligne
Facteur de forme	Rackable 3U (montage en baie)
Dimensions (L x H x P)	437 x 132 x 457 mm
Poids	28,6 kg
Tension d'entrée	220-240 V CA
Tension de sortie	220-240 V CA (régulée)
Fréquence	50/60 Hz (autodétection)
Prises de sortie	8 prises IEC C13 + 1 prise IEC C19
Autonomie typique (pleine charge)	5-10 minutes (selon charge)
Protection batterie	Remplacement à chaud (hot-swap)
Affichage	Écran LCD avec indicateurs LED
Communication	Port USB, port série RS-232, slot pour carte SNMP
Fonctions principales	Protection contre surtensions, sous-tensions, crêtes, bruit, ondes
Entretien	Batteries scellées sans entretien ; remplacement par un professionnel
Nettoyage	Chiffon doux sec ; ne pas utiliser de produits liquides
Sécurité	Disjoncteur intégré, protection contre les surcharges
Réparabilité	Batteries et ventilateurs remplaçables ; pièces détachées disponibles

FOIRE AUX QUESTIONS - SU3000RTXR3U Tripp Lite

Comment installer l'onduleur SU3000RTXR3U dans un rack ?

Fixez les glissières fournies dans le rack, puis faites glisser l'onduleur jusqu'à la position souhaitée. Serrez les vis de fixation avant. Assurez-vous que le rack est bien ventilé.

Quelle est la procédure de mise en service initiale ?

Branchez l'onduleur sur une prise secteur, laissez les batteries se charger pendant au moins 4 heures, puis appuyez sur le bouton Marche/Arrêt pour allumer l'appareil.

Comment remplacer les batteries de l'SU3000RTXR3U ?

Débranchez l'onduleur et retirez le panneau avant. Déconnectez les câbles des batteries usagées, insérez les nouvelles batteries en respectant la polarité, puis refermez le panneau. Les batteries sont remplaçables à chaud.

Que faire en cas de surcharge de l'onduleur ?

L'onduleur émettra une alarme sonore et l'écran affichera 'Overload'. Débranchez certains équipements non essentiels pour réduire la charge en dessous de 2700 W.

Comment utiliser le port USB de l'onduleur ?

Connectez un câble USB entre l'onduleur et un ordinateur. Installez le logiciel PowerAlert de Tripp Lite pour surveiller et contrôler l'UPS à distance.

L'écran LCD affiche 'Battery Low', que faire ?

Cela signifie que la batterie est faible. Branchez l'onduleur sur le secteur pour recharger. Si le problème persiste, les batteries peuvent être défectueuses et doivent être remplacées.

Quels types de prises sont disponibles sur le SU3000RTXR3U ?

L'onduleur dispose de 8 prises IEC C13 (10A) et 1 prise IEC C19 (16A) pour les équipements à forte puissance.

Comment configurer l'arrêt automatique des serveurs ?

Utilisez le logiciel PowerAlert pour définir un délai avant l'arrêt. Lors d'une panne secteur, l'onduleur enverra un signal d'arrêt aux équipements connectés avant que la batterie ne soit épuisée.

L'onduleur émet un bip continu, que signifie-t-il ?

Un bip continu indique une alarme active. Vérifiez l'écran LCD pour le code d'erreur : surcharge, batterie faible, défaut de mise à la terre, etc. Consultez la notice pour les actions correspondantes.

Quelle est la garantie de l'SU3000RTXR3U ?

Tripp Lite offre une garantie limitée de 3 ans pour l'onduleur et 2 ans pour les batteries. Conservez la facture d'achat pour toute réclamation.

MODE D'EMPLOI SU3000RTXR3U Tripp Lite

Guide de l'utilisateur

SmartOnline®

Système UPS à montage en ligne en châssis vertical ou en bâti

Non approprié aux applications mobiles.

Modèles :

SU750RTXL2U (Numéro de série : AGPS5542)

SU1000RTXL2UA (Numéro de série : AGPS5180)

SU1500RTXL2UA (Numéro de série : AGPS5194)

SU2200RTXL2UA (Numéro de série : AGPS5183)

SU3000RTXL2U, SU3000RTXR3U (Numéro de série : AGPS5204)

SU3000RTXR3UHW (Numéro de série : AGPS7039)

Importantes consignes de sécurité 34

Installation 36

Exploitation de base 41

Dépannage 45

Remplacement des batteries 47

Entreposage et entretien 48

Conformité aux règlements 48

English 1

Español 17

© Tripp Lite, 2017. Tous droits réservés.

CONSERVEZ CES INSTRUCTIONS EN UN LIEU SÛR

Le présent guide contient des instructions et des mises en garde qui doivent être suivies lors de l'installation, de l'exploitation et de l'entreposage de tous les systèmes UPS Tripp Lite. Ne pas tenir compte de ces mises en garde pourrait affecter votre garantie.

Mises en garde relatives à l'emplacement du système UPS

• Installez votre système UPS à l'intérieur, loin de l'humidité, de la chaleur excessive, des impuretés conductrices, de la poussière et de la lumière directe du soleil.
• Pour un meilleur rendement, maintenez la température ambiante entre 0 °C et 40 °C (32 °F et 104 °F).
• Laissez suffisamment d'espace autour du système UPS pour maintenir une bonne ventilation.
• Ne pas monter l'unité avec son panneau avant ou arrière à l'envers (quelque soit l'angle). Monter de cette façon va entraver sérieusement le refroidissement interne de l'unité, endommageant le produit non couvert sous garantie.

Mises en garde relatives au raccord du système UPS

• Branchez directement votre système UPS à une prise de courant alternatif munie d'un contact de mise à la terre. Ne branchez pas votre système UPS sur lui-même car ceci l'endommagera.
• Ne modifiez pas la prise du système UPS et n'utilisez pas un adaptateur qui rendrait la connexion de mise à la terre du système inopérante.
• N'utilisez pas de rallonges électriques lors du branchement du système UPS à une prise c.a.
• Si votre système UPS est alimenté par une génératrice de courant alternatif, celle-ci devra fournir un courant filtré et sans parasites convenant au matériel informatique.

MISE EN GARDE : Installer conformément au National Electrical Code (NEC), ANSI/NFPA 70 ou au code local de l'électricité, partie I, C22.1. S'assurer d'utiliser la bonne protection contre les surintensités pour l'installation, conformément aux valeurs nominales de la fiche et de l'équipement.

MISE EN GARDE : Une protection de secours contre les courts-circuits et une protection contre les surintensités

MISE EN GARDE : Pour réduire les risques d'incendie, raccorder uniquement à un circuit fourni avec une protection contre les surcharges du circuit de dérivation conformément au National Electrical Code (NEC), ANSI/NFPA 70 ou au code local de l'électricité, partie I, C22.1. Utiliser une protection contre les surcharges de 30 A pour les modèles SU3000RTXL2U et SU3000RTXR3U (série AGPS5204), et SU3000RTXR3UHW (série AGPS7039).

- L'onduleur peut être équipé d'un bloc de jonction pour une connexion permanente à l'alimentation du secteur CA. L'installation doit être confiée uniquement à du personnel d'entretien qualifié. Lors de la connexion à des appareils branchés en permanence, utiliser des conducteurs en cuivre de 10 AWG avec une température nominale minimale de 75 °C (165 °F).

- S'assurer de fournir un dispositif de déconnexion local pour tous les modèles qui sont installés en permanence sans fiche facilement accessible.

Importantes consignes de sécurité

Mises en garde relatives au raccord de l'équipement

• Il est déconseillé d'utiliser cet équipement dans des applications médicales où une panne de cet équipement pourrait normalement provoquer la panne de l'équipement de survie ou altérer notablement sa sécurité ou son efficacité.
• Ne connectez pas de suppresseurs de surtension ou de rallonges électriques à la prise de votre système UPS. Cela pourrait endommager l'UPS et affecter les garanties de l'éliminateur de surtensions et de l'UPS.

Mises en garde relatives à la batterie

- Parce que les batteries présentent un risque de choc électrique et de courant de court-circuit élevé, prenez les précautions nécessaires. Ne pas jeter les batteries au feu. Ne pas ouvrir les batteries. Ne pas établir de court-circuit ou de pont entre les bornes de la batterie avec un quelqconque objet. Débrancher et éteindre l'UPS avant de remplacer la batterie. Le remplacement de la batterie doit être confié à du personnel de service qualifié. Utiliser des outils ayant des poignées isolées et remplacer les batteries existantes par des batteries neuves du même numéro et du même type (batterie sans entretien). Les batteries UPS sont recyclables. Consultez les codes locaux concernant les exigences d'élimination des déchets ou visiter http://www.tripplite.com/support/recycling-program pour information de recycler. Tripp Lite offre une gamme complète decartouches de batterie de remplacement de système UPS (R.B.C.). Rendez visite à Tripp Lite sur le Web à http://www.tripplite.com/products/battery-finder/ pour trouver la batterie de remplacement spécifique à votre UPS.

Installation

Montage sur bâti

Installer votre équipement dans un bâti à quatre ou à deux montants ou dans une baie (voir à la page suivante pour l'installation à deux montants) L'utilisateur doit déterminer la compatibilité de la quincaillerie et les procédures avant d'effectuer l'installation. Si la quincaillerie et les procédures ne conviennent pas à votre application, communiquer avec le fabricant de votre bâti ou baie. Les procédures décrites dans ce manuel s'appliquent à des types courants de bâti et baies et peuvent ne pas être appropriés pour toutes les applications.

Bâti à quatre montants

Tous les modèles UPS comprennent la quincaillerie nécessaire au montage dans un bâti à quatre montants. Les modèles sélect comprennent un kit d'étagères réglables de montage en bâti pour fournir un soutien supplémentaire. Si votre UPS ne comprend pas de kit d'étagères réglables, sauter les étapes 1 et 2.

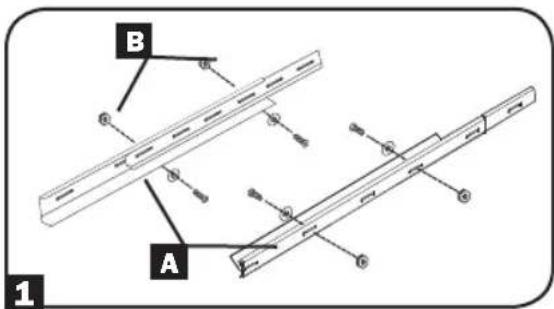

1 Assembler les deux parties de chaque étagère A en utilisant les vis et les écrous B. Laisser les vis légèrement desserrées de façon à pouvoir régler les étagères durant l'étape suivante.

2 Régler chaque étagère pour qu'elle s'ajuste à votre bâti, puis les monter dans l'espace disponible inférieur de votre bâti avec les vis, écrous et rondelles fournis C. Noter que les traverses de soutien doivent faire face à l'intérieur. Serrer les vis qui assemblent les parties d'étagères B.

3 Fixer les oreilles de montage D aux trous de montage de votre équipement E en utilisant les vis fournies F. Les oreilles doivent faire face vers l'avant.

4 Avec l'aide d'un assistant, si nécessaire, soulever votre équipement et le faire glisser dans les étagères. Fixer votre équipement au bâti en utilisant la quincaillerie appropriée G à travers les oreilles de montage et dans les rails du bâti.

Installation

Montage sur 2 montants (Télécom)

Si vous montez des modèles UPS U2 dans des bâti à 2 montants, vous aurez besoin du kit d'installation de montage en bâti à 2 montants de Tripp Lite (modèle 2POSTKITRMWM, vendu séparément). Voir le manuel du propriétaire du kit d'installation pour la procédure d'installation des modèles UPS 2U.

Montage (Tour)

Votre ASC peut être montée en position de tour verticale avec des socles en option vendus séparément par Tripp Lite (Modèle no 2-9USTAND). Lorsque l'ASC est montée sur des socles ajustables, s'assurer que le panneau de commande est vers le haut. Le panneau de commande peut être tourné afin d'en faciliter la lecture. Insérer un petit tournevis ou un outil semblable dans les fentes d'un des côtés du panneau, le sortir, le tourner et le remettre en place tel qu'illustré.

AVERTISSEMENT! Tous les systèmes ASC sont extrêmement lourds. Faire preuve de prudence lors du levage et du montage. L'utilisateur doit bien stabiliser l'ASC lors du levage et du montage.

Connexion et démarrage

1 Branchez le cordon d'alimentation de votre système UPS dans une prise de courant.

Votre UPS doit être connecté à un circuit dédié dont l'ampérage est suffisant. Cependant, que les modèles sélects peuvent être équipés de différents types de prises. Se référer au tableau « OP Rating/Plug rating » imprimé sur le dessus de votre ASC.

Une fois que votre ASC a été branchée, le ventilateur et toutes les lampes témoins s'allumeront. Les DEL « LINE » et « LAOD ACTIVE METER » s'allumeront et l'ASC émettra un bip sonore pour indiquer un fonctionnement normal. Cependant, aucune puissance n'est fournie aux prises c.a. de votre ASC tant que l'ASC n'est pas mise sous tension.

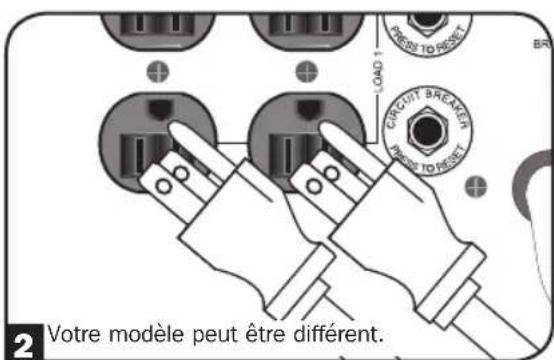

2 Branchez votre matériel dans votre système UPS.

Votre système UPS n'est conçu que pour accepter du matériel informatique. Vous surchargerez votre système UPS si vous branchez des appareils électroménagers ou des imprimantes laser à ses prises de courant.

Installation

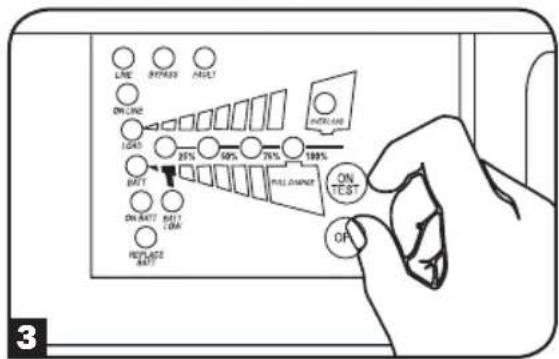

3 Mettez votre système UPS en marche :

• Appuyez sur le commutateur « ON/TEST » (MARCHE/TEST)
• Maintenez-le enfoncé pendant plusieurs secondes jusqu'à ce que vous entendiez un signal sonore
• Relâchez-le

Votre système UPS commence à alimenter ses prises en tension c.a. Le voyant « ON LINE » (ALIMENTATION) s'allume.

Remarque : L'onduleur fonctionnera correctement dès le démarrage d'initialisation, cependant le fonctionnement maximum de la batterie de l'unité ne sera accessible qu'après avoir été rechargée durant 24 heures.

Connexions Optionnelles

Votre système UPS fonctionnera correctement sans ces connexions.

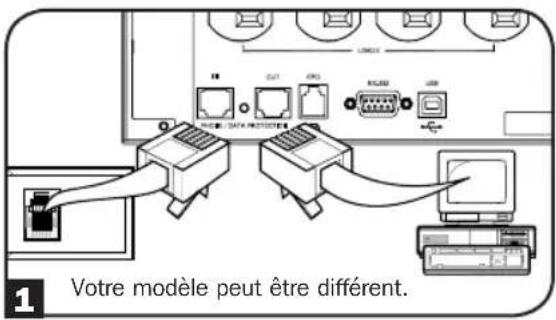

1 Suppression de la surtension de ligne téléphonique ou ligne téléphone/réseau

Votre UPS est doté de prises qui protègent des surtensions de lignes téléphoniques. Certains modèles sélectionnés offrent des prises qui protègent également contre les surtensions de ligne de réseau.* Avec les fils de téléphone ou fils réseaux appropriés, branchez votre prise murale à la prise UPS marquée "IN" (entrée).

* Non compatible avec les ports Ethernet alimentés en courant.

2 USB et communications en série RS-232

Utiliser le câble USB inclus 2a et/ou le câble série DB9 2b pour brancher le port de communication de l'ordinateur au port de communication de l'ASC. Installer, sur l'ordinateur, le logiciel PowerAlert® de Tripp Lite approprié au système d'exploitation de l'ordinateur. Votre ASC peut comporter des ports de communications supplémentaires; ces ports peuvent être connectés à des ordinateurs supplémentaires sur lesquels le logiciel PowerAlert a été installé. Consultez votre manuel PowerAlert pour plus de renseignements.

Installation

3 Connexion du port EPO

Cette caractéristique en option est seulement pour les applications qui nécessitent une connexion à un circuit de mise hors tension d'urgence (EPO) d'une installation. Lorsque l'ASC est connectée à ce circuit, elle permet la fermeture d'urgence de l'inverseur de l'ASC et empêche le transfert à une dérivation interne. Utiliser le câble fourni, brancher le port 3a de fermeture de l'alimentation d'urgence (EPO) de l'onduleur à un commutateur fourni par l'utilisateur, normalement fermé ou normalement ouvert selon le diagramme du circuit 3b.

Remarque :

1. Si un câble autre que celui fourni est utilisé, le câble ne devrait pas excéder 106 mètres (350 pieds) ou avoir une résistance supérieure à 10 ohms.
2. 1. Si un commutateur EPO sans maintien est utilisé, l'EPO doit être maintenu pendant au moins 1 seconde. Cela ne s'applique pas à un commutateur EPO avec maintien.

MISE EN GARDE : Le port EPO n'est pas un parasurtenseur de ligne téléphonique; ne pas brancher une ligne téléphonique à ce port.

État de l'unité d'ASC en affirmant l'EPO en présence d'une ligne c.a. :

DEL Sortie	Ventilateurs	Série SNMP USB
OFF (hors tension)	OFF (hors tension)	ON (sous tension)	ON (sous tension)	ON (sous tension)	ON (sous tension)

Pour redémarrer l'unité d'ASC après avoir affirmé l'EPO en présence d'une ligne c.a. :

Option 1:

1. Vérifier que l'assertion de l'EPO a été enlevée ou supprimée.
2. Appuyer sur le bouton OFF jusqu'à ce qu'un clic se fasse entendre (environ 1 seconde).
3. Appuyer sur le bouton ON et la sortie de l'ASC se remettra sous tension.

Option 2:

1. Vérifier que l'assertion de l'EPO a été enlevée ou supprimée.
2. Enlever la ligne d'alimentation c.a. de l'unité d'ACS.
3. Remettre la ligne d'alimentation c.a. L'ASC se remettra maintenant sous tension en mode de fonctionnement normal.

État de l'unité d'ASC en affirmant l'EPO sans ligne d'alimentation c.a. :

DEL Sortie Ventilateurs Série SNMP USB
OFF (hors tension)	OFF (hors tension)	OFF (hors tension)	OFF (hors tension)	OFF (hors tension)	OFF (hors tension)

Pour redémarrer l'unité d'ASC après l'assertion de l'EPO sans ligne d'alimentation c.a. :

1. Vérifier que l'assertion de l'EPO a été enlevée ou supprimée.
2. Remettre la ligne d'alimentation c.a. sur l'unité d'ACS. L'ASC se remettra maintenant sous tension en mode de fonctionnement normal.

Installation

4 Connecteur pour batterie externe (configuration varie selon le modèle) :

Utiliser pour raccorder les modules de batteries Tripp Lite en option pour du temps de fonctionnement supplémentaire. Utiliser uniquement un module de batteries externe Tripp Lite avec protection contre les surintensités. Ajouter des batteries externes augmentera le temps de recharge de même que le temps de fonctionnement. L'installation doit être confiée uniquement à du personnel d'entretien qualifié. Se reporter au manuel d'utilisation de la batterie pour obtenir des instructions d'installation complètes. S'assurer que les câbles sont fermement insérés dans leur connecteur. Il est normal que la connexion de la batterie produise de petites étincelles. Ne pas brancher ou débrancher les modules de batteries lorsque l'onduleur s'alimente sur la batterie. Les modules de batteries suivants sont disponibles dans le tableau ci-dessous. Communiquer avec le service à la clientèle de Tripp Lite au 773 869-1234 pour connaître le module de batteries Tripp Lite approprié à connecter.

Modules de batteries de 24 V		Modules de batteries de 48 V		Modules de batteries de 72 V
Modèle	Capacité nominale ampère-heure Modèle		Capacité nominale ampère-heure Modèle		Capacité nominale ampère-heure
BP24V15RT2U	14 Ah BP48V2	24-2U 18 Ah BP72	V15-2U 15 Ah
BP24V28-2U	28 Ah BP48V27	-2US 27 Ah BP72	V18-2US 18 Ah
BP24V36-2US	36 Ah BP48V6	0RT-3U 42 Ah BP	72V28RT-3U	28 Ah
BP24V70-3U	70 Ah

Lors de la connexion à des modules de batteries externes avec deux conducteurs, s'assurer d'utiliser la sangle de mise à la terre incluse avec les modules de batteries externes pour lier les modules de batteries au boîtier en métal de l'onduleur conformément au manuel de l'utilisateur du module de batteries externes.

Remarque : Les modules de batteries avec trois conducteurs sont équipés d'une fiche de mise à la terre. Consulter les instructions pour le module de batteries pour des informations complètes relatives à sa connexion et les précautions à prendre.

Exploitation de base

Commutateurs du panneau avant

Commutateur « ON/TEST » (MARCHE/TEST) : Le commutateur commande quatre fonctions distinctes du système UPS :

Mise en fonction du système UPS

Pour allumer le système UPS, appuyez sur le commutateur et maintenez-le enfoncé pendant plusieurs secondes jusqu'à ce que vous entendiez un signal sonore puis relâchez-le. Le voyant « ON LINE » (ALIMENTATION) s'allume.

Autotest du système UPS

En cours d'exploitation en ligne normale, appuyez sur le commutateur et maintenez-le enfoncé jusqu'à ce que vous entendiez un signal sonore. Cette procédure lance un autotest de la batterie d'une durée de 10 secondes. Le système UPS passera en mode d'exploitation de la batterie (tous les DELs vont s'allumer) pendant 10 secondes.

Interruption de l'alarme

Pour interrompre l'alarme du système UPS signalant l'exploitation en mode de batterie, appuyez sur le commutateur et maintenez-le enfoncé jusqu'à ce que vous entendiez un signal sonore.

Démarrage à froid du système UPS

Pour utiliser votre système UPS comme source d'alimentation autonome lorsque l'alimentation en c.a. n'est pas disponible (c'est-à-dire durant une panne de courant), appuyez sur le commutateur et maintenez-le enfoncé jusqu'à ce que vous entendiez un signal sonore. Le système UPS alimentera ses prises par l'intermédiaire de sa batterie.*

* Le voyant « ON BATT » (BATTERIE EN FONCTION) s'allume puisque votre système UPS est alimenté par la batterie.

Commutateur « OFF » (ARRÊT) : Ce commutateur coupe la mise sous tension des prises de courant du système UPS. Appuyez sur le commutateur jusqu'à ce que vous entendiez un signal sonore puis relâchez-le. Le système UPS continuera de charger la batterie et le ventilateur continuera de refroidir les composants internes après que vous aurez coupé la mise sous tension des prises du système UPS. Pour couper complètement l'alimentation du système UPS, y compris l'alimentation du chargeur, débranchez le cordon d'alimentation après avoir appuyé sur le commutateur « OFF » (ARRÊT).

Voyants du panneau avant

VOYANT DEL « ON LINE » (ALIMENTATION) : Ce voyant vert s'allume constamment pour signaler que le système UPS fonctionne normalement en mode d'exploitation en ligne (en filtrant et en resynthétisant la tension de ligne à c.a.. pour fournir une onde sinusoidale de sortie pure). Lorsque ce voyant est allumé, vous pouvez surveiller le niveau de charge de la batterie de votre système UPS à l'aide des voyants DEL « LOAD ACTIVE METER » (INDICATEUR DE CHARGE ACTIVE).

Exploitation de base

VOYANT DEL « LINE » (ALIMENTATION) : Ce voyant vert s'allume constamment pour indiquer que la tension de la ligne à c.a. de la prise murale est nominale. Il clignote si la tension de ligne se situe à l'extérieur de la plage nominale (si elle est trop basse ou trop élevée). Aucune action ne doit être prise de votre part si les voyants DEL clignotent; le système UPS filtre automatiquement et continuellement la ligne à c.a. pour fournir une onde sinusoidale pure en tension c.a., peu importe les baisses de tension ou les surtensions. Si le voyant est éteint, la tension de la ligne à c.a. n'alimente pas le système (panne de courant) ou présente une tension extrêmement élevée. Le système UPS alimente alors l'équipement à partir de la batterie.

VOYANT « BYPASS » (ÉVITEMENT) : Ce voyant jaune va flasher pour indiquer que l'inverseur DC/AC inverter est désactivé et que l'UPS est sur le mode « Bypass ». Pendant l'opération normale, ce DEL va s'illuminer brièvement lorsque l'unité est branchée, mais si un défaut ou une surcharge interne se produit, ce voyant va flasher de manière constante et la diode « anomalie » s'allumera pour montrer que le matériel connecté va recevoir l'alimentation principale CA filtrée, mais ne recevra pas l'alimentation par batterie pendant une coupure de courant. Dans ce cas, veuillez contacter Tripp Lite pour le service. Si le système UPS (ASI) a été placé en mode d'économie (disponible sur certains systèmes UPS), il configurera un UPS en ligne pour agir en tant que UPS de commutation. Lorsque le système UPS (ASI) est en mode d'économie, il fonctionne à efficacité supérieure lorsque le courant alternatif de service est disponible (dans +/- 10% de la valeur nominale) et change vers l'alimentation par batterie si l'alimentation alternative de service est interrompue. La diode jaune de « DÉRIVATION » restera allumée quand le système UPS est en mode d'économie. (Pour plus d'information sur comment accéder au mode d'économie, référez-vous svp au manuel d'utilisation du logiciel PowerAlert.)

VOYANT DEL « FAULT » (DÉFAILLANCE) (modèles choisis seulement) : Ce voyant rouge clignote lorsque le système UPS détecte une défaillance interne (surchauffe, surtensions, etc.) ou un problème de câblage dans les prises murales (phases inversées, absence de mise à la terre, etc.) Le système UPS ne détecte les problèmes de câblage que lorsqu'il est branché dans une prise de courant, mais qu'il n'est pas allumé. Si le voyant ne s'éteint pas après avoir redémarré le système UPS, communiquez avec un électricien pour qu'il vérifie la ligne à c.a. Votre système UPS est en mesure de détecter la présence de la plupart des problèmes de câblage, mais pas tous.

VOYANT DEL « LOAD ACTIVE METER » (INDICATEUR DE CHARGE ACTIVE) : Ce voyant vert s'allume lorsque le système UPS reçoit de l'alimentation électrique en courant alternatif pour indiquer que le jeu des quatre voyants à double fonction affichent le niveau de charge de votre système UPS.

VOYANT DEL « BATT ACTIVE METER » (CHARGE DE BATTERIE ACTIVE) : Ce voyant vert s'allume lorsque le système UPS reçoit de l'alimentation électrique de la batterie pour indiquer que le jeu des quatre voyants DEL à double fonction affichent le niveau de charge de la batterie de votre système UPS.

Remarque : le voyant DEL « ON BATT » (BATTERIE EN FONCTION) s'allume aussi.

Exploitation de base

VOYANT DEL « OVERLOAD » (SURCHARGE) : Ce voyant rouge s'allume constamment pour indiquer que la capacité de votre système UPS a été dépassée lorsqu'il fournit une exploitation en ligne. L'alarme sonore du système UPS retentit continuellement. Éliminez immédiatement la surcharge jusqu'à ce que le voyant et l'alarme s'éteignent. Si vous ne supprimez pas immédiatement la surcharge, le système UPS passera de l'exploitation en ligne à l'exploitation en mode d'évitement.

VOYANT « BATT LOW » (CHARGE FAIBLE) : Ce voyant jaune s'allume lorsque la charge de la batterie du système UPS est faible. L'alarme sonore du système UPS retentit jusqu'à ce que la charge de la batterie soit épuisée ou que les batteries soient adéquatement rechargées.

VOYANT DEL « ON BATT » (BATTERIE EN FONCTION) : Ce témoin vert s'allume constamment pour indiquer que la tension de ligne à c.a. n'est pas présente et que le système UPS alimente votre matériel à l'aide de la charge de la batterie. Le système UPS se fera également entendre à toutes les deux secondes, à moins qu'il soit interrompu à l'aide du commutateur « ON/TEST » (MARCHE/TEST). Lorsque ce voyant est allumé, vous pouvez surveiller le niveau de charge de la batterie de votre système UPS à l'aide des voyants DEL « BATT ACTIVE METER » (INDICATEUR DE BATTERIE ACTIVE).

VOYANT DEL « REPLACE BATT » (REEMPLACER LA BATTERIE) : Cette lumière rouge sera allumée continuellement et l'alarme de l'onduleur UPS émettra un bip toutes les deux secondes si le microprocesseur de votre UPS détecte une défaillance de la batterie ou si votre UPS échoue à l'autotest automatique (après la mise en marche de l'onduleur) et que la batterie n'est pas complètement chargée. Laisser l'UPS recharger pendant au moins 12 heures et effectuer un auto-test en utilisant le commutateur "ON/Test" comme décrit en page 35. Si le voyant est toujours allumé, communiquez avec le service à la clientèle de Tripp Lite.

Panneau arrière

Fente à accessoires : Enlevez le petit volet de cette fente pour installer des accessoires optionnels de surveillance et de gestion de votre système UPS. Visitez www.triplite.com pour obtenir une liste des produits SNMP, de connectivité et du gestion réseau compatibles.

Connecteur pour bloc-batterie externe (varie par le modèle) : Utilisez-le pour relier des blocs-batteries Tripp Lite supplémentaires de manière à augmenter la durée d'exécution. Visitez www.triplite.com/products/battery-finder/ pour trouver un module de batteries compatible. Se reporter au manuel de l'utilisateur du module de batteries externes pour les instructions complètes relatives à son installation et les précautions à prendre.

Ventilateur : Le ventilateur refroidit les composants internes du système UPS. Il est toujours en fonction lorsque l'alimentation secteur est présente.

Exploitation de base

Commutateur de disjoncteur du circuit d'entrée : Ce disjoncteur à réenclenchement empêche que du courant d'entrée élevé endommage le système UPS ainsi que le matériel qui y est branché. Si ce disjoncteur se déclenche, assurez-vous que votre système UPS est branché à une prise d'alimentation en c.a. d'une tension appropriée avant de réarmer le disjoncteur en appuyant sur son commutateur.

Vis de borne de terre : Utilisez cette dernière pour relier tout matériel qui exige une prise de terre de châssis.

Commutateurs de disjoncteurs de sortie (modèles choisis seulement) : Ces disjoncteurs à réenclenchement protègent votre système UPS contre une surcharge en sortie. Si un ou les deux disjoncteurs se déclenchent, enlevez du matériel branché et laissez le système UPS refroidir avant d'appuyer sur les commutateurs des disjoncteurs pour les réarmer.

Cordon d'entrée : Ce cordon d'alimentation, fixé en permanence, raccorde votre système UPS à une prise de courant.

Prises c.a. (varie par le modèle) : Ces prises de 15, 20 et 30 ampères fournissent au matériel branché une onde sinusoidale de sortie à c.a. pure provenant d'une ligne à c.a. lors d'un fonctionnement normal et de la batterie durant les pannes de courant et les baisses de tension importantes. Le courant fourni au niveau de ces prises est filtré pour protéger le matériel contre les surtensions préjudiciables et le bruit de ligne. Ces prises sont divisées en blocs de charge numérotés, tels qu'indiqués sur l'appareil. À l'aide du logiciel PowerAlert et du câblage, les blocs de charge un et deux peuvent être activés et désactivés séparément à distance pour permettre aux utilisateurs de réinitialiser le matériel branché. Reportez-vous à la rubrique traitant du branchement des ports série de la section Connexions facultatives.

NEMA 5-15/20R Autres types de prises non illustrées

Prises de protection ligne téléphonique ou téléphone/réseau : Ces prises protègent votre équipement contre les surtensions des lignes de transmission de données téléphoniques ou téléphone/réseau, selon le modèle. Brancher vos équipements à ces prises est optionnel. Votre UPS fonctionnera correctement même sans cette connexion. Non compatible avec les ports Ethernet alimentés en courant.

Exploitation de base

Communications

Ports de communication (USB ou RS-232) : Ces ports connectent votre UPS à n'importe quelle station de travail ou serveur. Les utiliser avec le logiciel PowerAlert de Tripp Lite et les câbles inclus pour permettre à votre ordinateur de sauvegarder automatiquement les fichiers ouverts et de mettre votre équipement hors tension pendant une panne. Utiliser aussi le logiciel PowerAlert pour surveiller une grande variété de conditions de fonctionnement du secteur et de l'UPS. Consulter votre manuel du logiciel PowerAlert ou communiquer avec le service à la clientèle de Tripp Lite pour plus de renseignements. Voir "Communications de série USB et RS-232" dans la section "Installation en option" pour les directives d'installation.

Les communications à contact sec sont simples à utiliser, mais une certaine connaissance de l'électronique est nécessaire pour les configurer. Les assignations de broches du port DB9 sont illustrées dans le diagramme de gauche. Si la batterie du système UPS est faible, celui-ci envoie un signal en branchant les broches 1 et 5 en parallèle. Si l'alimentation est coupée, le système UPS envoie un signal en branchant les broches 8 et 5 en parallèle. Pour fermer l'UPS à distance, retenir la broche 3\~broche 9 pendant au moins 3.8 secondes.

Port d'arrêt d'urgence (EPO) : Votre système UPS comprend un port d'arrêt d'urgence qui peut être utilisé pour relier le système UPS à un commutateur de fermeture de circuit pour permettre l'arrêt du convertisseur de secours. Voir la section Connexion pour plus d'informations.

Dépannage

Les voyants du panneau de configuration du système UPS s'allument selon la séquence ci-dessous pour indiquer que le système UPS ne fonctionne pas normalement.

Voyants (allumés/clignotent) et problème Solution
Allumés : REPLACE BATT(REMPLACER LA BATTERIE)Problème : Remplacez la batterie.	Laisser l'UPS recharger pendant au moins 12 heures et effectuer un auto-test en utilisant le commutateur "ON/Test" comme décrit en la section de Exploitation de Base. Si le voyant est toujours allumé, communiquez avec le service à la clientèle de Tripp Lite.
Allumés : BATT LOW, ON BATT (BATTERIE FAIBLE, BATTERIE EN FONCTION)Problème : Batterie faible	Attendez-vous à ce que le système UPS cesse de fonctionner sous peu.
Allumés : BYPASS, LINE, LOAD, OVERLOAD (ÉVITEMENT, ALIMENTATION, CHARGE, SURCHARGE)Problème : En mode d'évitement en raison d'une surcharge	Réduisez la charge du système UPS.

Dépannage

Clignotant : OVERLOADÉtat : Court-circuit	Corrigez la cause du court-circuit à la sortie du système UPS.
Affiché : FAULTÉtat : Erreur de câblage	Vérifiez l'alimentation électrique pour vous assurer de l'absence de problèmes de câblage comme une ligne inversée et neutre ou une absence de mise à la terre.
Affiché : FAULT, 100%État : Tension de batterie trop élevé	Redémarrez le système UPS. Si le problème persiste, consultez leservice à la clientèle de Tripp Lite.
Affiché : FAULT, BYPASS, LINE, 50%État : Sur dérivation à cause d'une forte tension de sortie	Redémarrez le système UPS. Si le problème persiste, consultez le service à la clientèle de Tripp Lite.
Affiché : FAULT, BYPASS, LINEClignotant : 50%État : Sur dérivation à cause d'une faible tension de sortie	Redémarrez le système UPS. Si le problème persiste, consultez le service à la clientèle de Tripp Lite.
Affiché : FAULT, BYPASS, LINE, 25%État : Sur dérivation à cause d'une forte tension de source	Redémarrez le système UPS. Si le problème persiste, consultez le service à la clientèle de Tripp Lite.
Affiché : FAULT, BYPASS, LINEClignotant : 25%État : Sur dérivation à cause d'une faible tension de source	Redémarrez le système UPS. Si le problème persiste, consultez le service à la clientèle de Tripp Lite.
Affiché : BYPASS, LINEClignotant : FAULTÉtat : Sur dérivation à cause d'une température interne élevéeVoyants (allumés/clignotent) et problème Solution	Assurez-vous qu'il y a suffisamment d'espace autour du système UPS pour que l'air circule près des évents et que le ventilateur fonctionne correctement. Redémarrez le système UPS.
Clignotant : LINEÉtat : Entrée anormale	Cela indique que la puissance électrique est trop élevée ou trop basse pour que le système UPS puisse fonctionner en mode d'évitement. Si un convertisseur tombe en panne, le système UPS ne pourra pas alimenter le matériel qui y est branché.
Affiché : FAULT, 50%Clignotant : LINEÉtat : Pas de sortie à cause d'une forte tension de sortie et d'une entrée anormale	Redémarrez le système UPS. Si le problème persiste, consultez le service à la clientèle de Tripp Lite.
Affiché : FAULTClignotant : LINE, 50%État : Pas de sortie à cause d'une faible tension de sortie et d'une entrée anormale	Redémarrez le système UPS. Si le problème persiste, consultez le service à la clientèle de Tripp Lite.

Dépannage

Affiché : FAULT, 25%Clignotant : LINEÉtat : Pas de sortie à cause d'une forte tension de source et d'une entrée anormale	Redémarrez le système UPS. Si le problème persiste, consultez le service à la clientèle de Tripp Lite.
Affiché : FAULTClignotant : LINE, 25%État : Pas de sortie à cause d'une faible tension de source et d'une entrée anormale	Redémarrez le système UPS. Si le problème persiste, consultez le service à la clientèle de Tripp Lite.
Clignotant : LINE, FAULTÉtat : Pas de sortie à cause d'une température interne élevée et d'une entrée anormale	Assurez-vous qu'il y a suffisamment d'espace autour du système UPS pour que l'air circule près des évents et que le ventilateur fonctionne correctement. Redémarrez le système UPS. Si le problème persiste, consultez le service à la clientèle de Tripp Lite.

Remplacement des batteries

Porte de remplacement de batterie : Dans des conditions normales, la batterie initiale de votre système UPS durera plusieurs années. Le remplacement de la batterie ne doit être réalisé que par du personnel de service qualifié. Référezvous à la rubrique « Mises en garde relatives à la batterie « à la section Sécurité. Si votre UPS nécessite un remplacement de batterie, rendez visite à www.tripplite.com/products/battery-finder/ pour trouver la batterie de remplacement spécifique à votre UPS.

Procédure

1 Enlever le panneau avant
2 Déconnecter les batteries
3 Enlever ou disposer des batteries
4 Ajouter des batteries
5 Connecter les batteries Relier les connecteurs : noir-noir et rouge-rouge.
6 Replacer le panneau avant

Entreposage et entretien

Entreposage

Veuillez d'abord éteindre votre système UPS : appuyez sur le commutateur « OFF » (ARRÊT) pour couper l'alimentation électrique au niveau des prises du système UPS puis débranchez le cordon d'alimentation de la prise murale. Débranchez ensuite tout le matériel pour éviter d'épuiser la batterie. Si vous envisagez d'entreposer votre système UPS pour une période prolongée, rechargez complètement les batteries à tous les trois mois en branchant le système à une prise de secteur pendant 4 ou 6 heures. Si vous laissez les batteries de votre système UPS déchargées pendant une période de temps extrêmement longue, elles souffriront d'une perte permanente de capacité.

Entretien

Une variété de garantie prolongées et de programmes de service sur place sont également disponibles chez Tripp Lite. Pour plus de renseignements sur le service, visitez www.triplite.com/support. Avant de retourner votre produit pour entretien ou réparation, suivez les étapes suivantes :

1. Relisez les directives d'installation et de fonctionnement de ce manuel afin de vous assurer que le problème n'a pas pour origine une mauvaise lecture des directives.
2. Si le problème persiste, ne pas communiquer ou renvoyer le produit au vendeur. À la place, visitez www.tripplite.com/support.
3. Si le problème nécessite une réparation, visitez www.triplite.com/support et cliquez sur le lien Product Returns (retour du produit). De cet endroit, vous pouvez demander un numéro d'autorisation de retour de matériel (RMA) qui est exigé pour une réparation. Ce formulaire en ligne simple vous demandera le numéro de modèle et le numéro de série de votre unité ainsi que d'autres renseignements généraux concernant l'acheteur. Le numéro RMA, ainsi que les instructions concernant le transport vous seront acheminées par courriel. Tout dommage (direct, indirect, spécial ou fortuit) survenu au produit pendant le transport à Tripp Lite ou à un centre de service autorisé Tripp Lite est exclu de la garanti. Les produits expédiés à Tripp Lite ou à un centre de service autorisé doivent être prépayés. Inscrire le numéro RMA sur le paquet. Si le produit est encore couvert par la garantie de deux ans, joindre une copie de votre facture d'achat. Retourner le produit pour réparation par un transporteur assuré à l'adresse qui vous a été donnée lorsque vous avez demandé le RMA.

Conformité aux règlements

Numéros d'identification de conformité aux règlements : À des fins de certification et d'identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.
