B110-SP-HDMI-1 - Parafoudre HDMI Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Parafoudre HDMI en ligne
Marque	Tripp Lite
Modèle	B110-SP-HDMI-1
Connecteurs d'entrée	HDMI femelle
Connecteurs de sortie	HDMI mâle
Protection contre les décharges électrostatiques (ESD)	±15 kV (air), ±8 kV (contact)
Protection contre les transitoires électriques rapides (EFT)	2 kV (5/50 μs)
Protection contre la foudre	1 kV (8/20 μs)
Temps de réaction de la protection contre la foudre	< 1 ns
Technologie de protection	Avalanche en silicium à l'état solide
Résolution vidéo maximale	4K à 60 Hz (UHD)
Conformité HDCP	HDCP 2.2 (pass-through)
Alimentation	Plug-and-play, sans alimentation externe
Dimensions (H x L x P)	35 x 11 x 15 mm
Poids	Environ 0,1 kg
Température de fonctionnement	0 à 40 °C
Température de stockage	-15 à 50 °C
Humidité relative	0 % à 85 % (sans condensation)
Garantie	2 ans (limitée)
Entretien	Aucun entretien particulier ; nettoyer avec un chiffon sec si nécessaire
Sécurité	Ne pas utiliser dans des applications de maintien des fonctions vitales

FOIRE AUX QUESTIONS - B110-SP-HDMI-1 Tripp Lite

Comment installer le parafoudre B110-SP-HDMI-1 ?

Débranchez le câble HDMI de l'appareil à protéger, connectez-le au port HDMI femelle du B110-SP-HDMI-1, puis branchez l'autre extrémité du câble (sortie mâle) sur l'appareil. Pour une protection optimale, la distance entre le parafoudre et l'équipement ne doit pas dépasser 4,6 mètres (15 pieds). Connectez le fil de mise à la terre à un point de terre.

Quels types de protection offre ce parafoudre ?

Il protège contre les décharges électrostatiques (ESD) jusqu'à ±15 kV (air) et ±8 kV (contact), les transitoires électriques rapides (EFT) de 2 kV et les surtensions dues à la foudre de 1 kV (8/20 μs). Le temps de réaction est inférieur à 1 ns.

Quelle est la résolution maximale supportée ?

Il supporte les résolutions UHD jusqu'à 4K @ 60 Hz (HDMI 2.0) et est compatible HDCP 2.2.

Le parafoudre nécessite-t-il une alimentation externe ?

Non, il fonctionne en plug-and-play sans alimentation externe. Il tire son énergie du signal HDMI.

Puis-je utiliser ce parafoudre avec des câbles HDMI 1.4 ?

Oui, mais les performances en résolution et distance peuvent être limitées. Pour du 4K/60 Hz, utilisez un câble HDMI 2.0 de 28 AWG jusqu'à 4,6 m. Pour du 4K/30 Hz, un câble HDMI 1.4 de 28 AWG jusqu'à 7,5 m est acceptable.

Comment protéger plusieurs appareils avec ce parafoudre ?

Vous pouvez utiliser deux B110-SP-HDMI-1 aux extrémités d'un câble HDMI. Connectez chaque parafoudre à un appareil. La distance totale entre les deux parafoudres ne doit pas dépasser 4,6 m pour du 4K/60 Hz, ou plus pour des résolutions inférieures.

Quelle est la longueur maximale de câble recommandée ?

Pour une protection optimale, la distance entre le parafoudre et l'équipement HDMI ne doit pas dépasser 4,6 mètres (15 pieds). Pour des résolutions plus basses, des distances plus longues sont possibles avec des câbles adaptés.

Comment mettre à la terre le parafoudre ?

Utilisez le fil de mise à la terre fourni et connectez-le à un point de mise à la terre (par exemple, une prise de terre ou un châssis mis à la terre). Cela permet d'évacuer les surtensions.

Ce parafoudre est-il compatible avec tous les appareils HDMI ?

Oui, il est compatible avec tout appareil HDMI standard (lecteurs Blu-ray, consoles de jeux, TV, projecteurs, etc.) et prend en charge le HDCP pass-through jusqu'à la version 2.2.

Que faire si le parafoudre ne fonctionne pas ?

Vérifiez les connexions et le câble HDMI. Assurez-vous que le fil de terre est bien connecté. Si le problème persiste, contactez le support Tripp Lite pour une éventuelle réparation ou remplacement sous garantie de 2 ans.

MODE D'EMPLOI B110-SP-HDMI-1 Tripp Lite

Protecteur de surtension HDMI en ligne

Modèle :

B110-SP-HDMI-1

English 1

Español 9

Deutsch 25

Italiano 33

Contenu de l'emballage

• Protecteur de surtension en ligne B110-SP-HDMI-1
• Fil de mise à la terre
• Manuel d'utilisation

Caractéristiques du produit

• Protège une entrée et une sortie HDMI contre les décharges électrostatiques (ESD), les surtensions dues à la foudre et les événements de décharge de câble
• Conforme aux normes IEC :
  • IEC 61000-4-2 (ESD) +/- 15 kV (air), +/- 8 kV (contact)
  • IEC 61000-4-4 (EFT) 2 kV (5/50 μs)
  • IEC 61000-4-5 (foudre) 1 kV (8/20 μs)
  • Vitesse de réaction de la protection contre la foudre : < 1 ns
• Technologie à avalanche en silicium à l'état solide
  • Faible perte de TMDS
• Prend en charge les résolutions UHD jusqu'à 4K @ 60 Hz
• Conformité HDCP
• Fonctionnement plug-and-play sans alimentation externe requise

Installation

Remarque : les instructions suivantes supposent que deux appareils HDMI sont actuellement connectés ensemble.

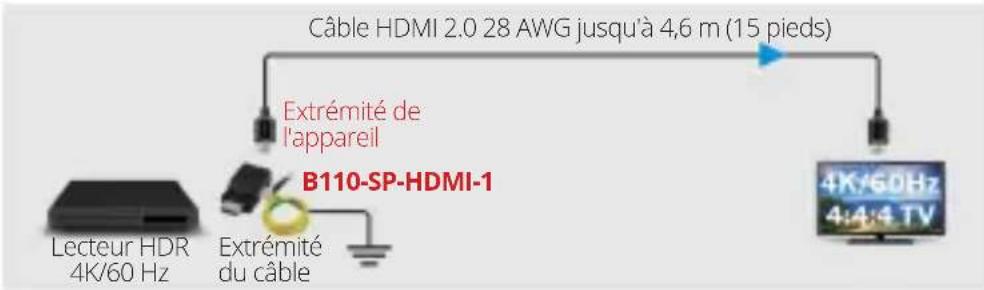

Protection d'un seul appareil :

1. Débranchez le câble HDMI installé du port HDMI de l'appareil que vous souhaitez protéger. Connectez ensuite ce câble HDMI au port HDMI du B110-SP-HDMI-1.
2. Branchez l'autre extrémité du câble HDMI au port HDMI de l'appareil que vous souhaitez protéger.
   Remarque : pour une protection optimale, la distance entre le B110-SP-HDMI-1 et l'équipement HDMI à protéger ne doit pas dépasser 4,6 mètres (15 pieds).
3. Connectez le fil de mise à la terre du B110-SP-HDMI-1 au point de mise à la terre.

Installation

Protection de plusieurs appareils :

1. Débranchez les câbles HDMI installés des deux appareils que vous souhaitez protéger.
2. Connectez le B110-SP-HDMI aux deux extrémités d'un câble HDMI inutilisé. Utilisez ensuite des câbles HDMI pour connecter chaque B110-SP-HDMI aux appareils que vous souhaitez protéger.

Remarque : pour une protection optimale, la distance entre le B110-SP-HDMI-1 ne doit pas dépasser 15 pieds (4,6 mètres).

1. Connectez le fil de mise à la terre du B110-SP-HDMI-1 au point de mise à la terre.

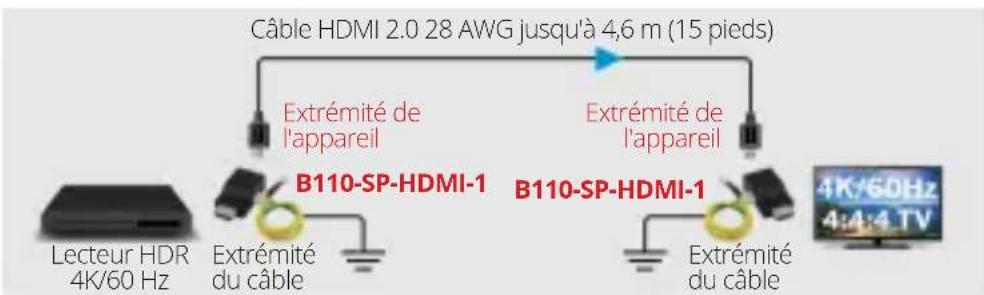

Protection de plusieurs appareils 4K/60 Hz

Installation

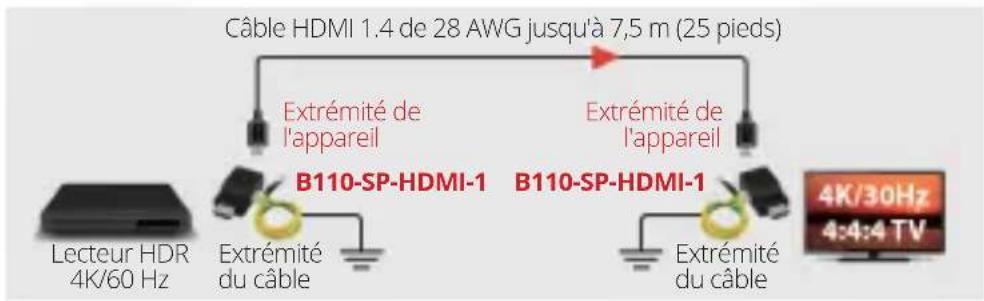

Protection de plusieurs appareils 4K/30 Hz

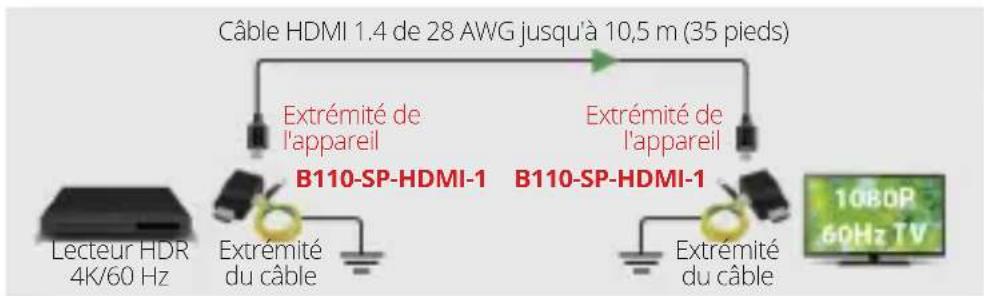

Protection de plusieurs appareils 1080p/60 Hz

Caractéristiques

Connecteurs d'entrée HDMI	(Femelle)
Connecteurs de sortie HDMI (Mâle)
Protection contre les décharges électrostatiques (ESD)	15 kV (Air)8 kV (Contact)
Protection EFT 2 kV (5/50 μs)
Protection contre la foudre	1 kV (8/20 μs)
Vitesse de réaction de la protection contre la foudre	< 1 ns
Plage de température de fonctionnement	0 à 40 °C / 32 à 104 °F
Plage de température de stockage	-15 à 50 °C / 5 à 122 °F
Humidité relative 0 % à 85 %, sans condensation
Résolution vidéo maximale	4K à 60 Hz
HDMI 2.0
HDCP PassThrough (jusqu'à)	2.2)
Dimensions [H x L x P] 35 x	11 x 15 mm /1,4 x 0,4 x 0,6 po

Garantie

Garantie limitée de 2 ans

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de deux (2) ans à compter de la date d'achat initial. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Consultez Tripplite.Eaton.com/support/product-returns avant de renvoyer tout équipement pour réparation. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites ; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.

SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Garantie

L'utilisation de cet équipement dans des applications de maintien des fonctions vitales où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraîne une défaillance de l'équipement de maintien des fonctions vitales ou affecte de manière significative sa sécurité ou son efficacité n'est pas recommandée.

Eat on même une politique d'amélioration continue. Les cara dériszi que peuvent être modifiées sans prélés.
