BEDIENUNGSANLEITUNG B110-SP-HDMI-1 Tripp Lite

Inline HDMI Überspannungsschutzvorrichtungen

Modell:

B110-SP-HDMI-1

English 1

Español 9

Français 17

Italiano 33

EAT•N

• B110-SP-HDMI-1 InlineÜberspannungsschutzvorrichtungen
- Erdungskabel
- Betriebsanleitung

Produktmerkmale

• Schützt einen HDMI-Eingang und -Ausgang vor elektrostatischen Entladungen (ESD), Blitzüberspannungen und Kabelentladungen
• Entspricht den IEC-Vorschriften:
  • IEC 61000-4-2 (ESD) +/- 15 kV(Luft), +/- 8 kV (Kontakt)
  • IEC 61000-4-4 (EFT) 2KV (5/50μs)
  • IEC 61000-4-5 (Blitzschlag) 1KV (8/20μs)
• Blitzschutz-Reaktionsgeschwindigkeit: < 1 ns
  • Festkörper-Silizium-Avalanche-Technologie
  • Geringer TMDS-Verlust
• Unterstützt UHD-Auflösungen bis zu 4 K @ 60 Hz
• HDCP-konform
• Plug-and-Play-Betrieb, keine externe Stromversorgung erforderlich

Installation

Hinweis: Die folgenden Anweisungen gehen davon aus, dass derzeit zwei HDMI-Geräte miteinander verbunden sind.

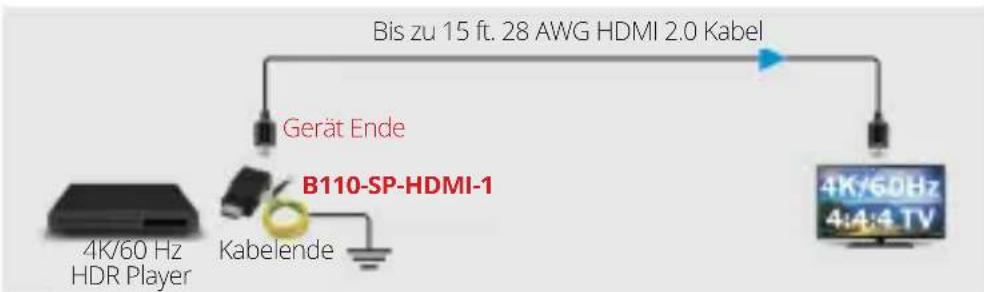

Schutz für ein einzelnes Gerät:

1. Ziehen Sie das installierte HDMI-Kabel vom HDMI-Anschluss des Geräts ab, das Sie schützen möchten. Schließen Sie dieses HDMI-Kabel dann an den HDMI-Anschluss des B110-SP-HDMI-1 an.
2. Stecken Sie das andere Ende des HDMI-Kabels in den HDMI-Anschluss des zu schützenden Geräts.

Hinweis: Für einen optimalen Schutz sollte der Abstand zwischen B110-SP-HDMI-1 und dem zu schützenden HDMI-Gerät 15 feet (4,6 Meter) nicht überschreiten.

1. Verbinden Sie das Erdungskabel des B110-SP-HDMI-1 mit der Erdungsstelle.

Bis zu 15 ft. 28 AWG HDMI 2.0 Kabel Gerät Ende B110-SP-HDMI-1 4K/60 Hz HDR Player Kabelende 4K/60Hz 4A/4 TV

Installation

Schutz mehrerer Geräte:

1. Trennen Sie die installierten HDMI-Kabel von beiden Geräten, die Sie schützen möchten.
2. Verbinden Sie die B110-SP-HDMI mit beiden Enden eines unbenutzten HDMI-Kabels. Verwenden Sie dann HDMI-Kabel, um jedes B110-SP-HDMI mit den Geräten zu verbinden, die Sie schützen möchten.

Hinweis: Für einen optimalen Schutz sollte der Abstand zwischen den B110-SP-HDMI-1 nicht größer sein als 15 Fuß (4,6 Meter).

1. Verbinden Sie das Erdungskabel des B110-SP-HDMI-1 mit der Erdungsstelle.

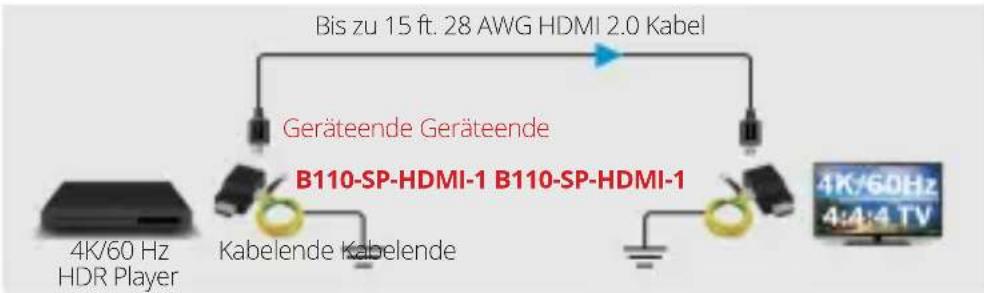

4K/60Hz Schutz mehrerer Geräte

Bis zu 15 ft. 28 AWG HDMI 2.0 Kabel Geräteende Geräteende B110-SP-HDMI-1 B110-SP-HDMI-1 4K/60 Hz HDR Player Kabelende Kabelende 4K/60Hz 4:4:4.TV

Installation

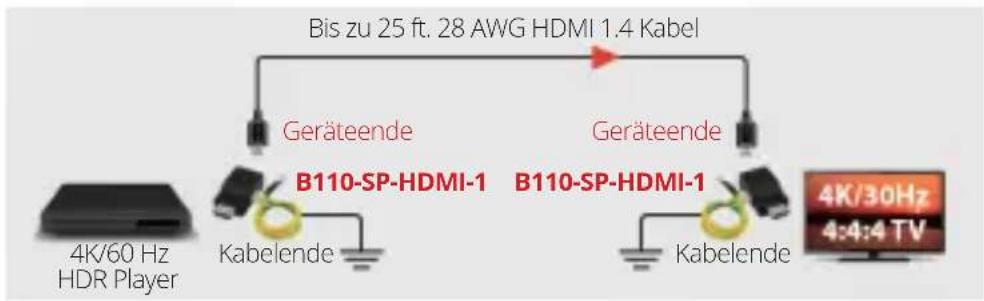

4K/30Hz Schutz mehrerer Geräte

Bis zu 25 ft. 28 AWG HDMI 1.4 Kabel Geräteende B110-SP-HDMI-1 Geräteende B110-SP-HDMI-1 4K/60 Hz HDR Player Kabelende Kabelende 4K/30Hz 4:4:4 TV

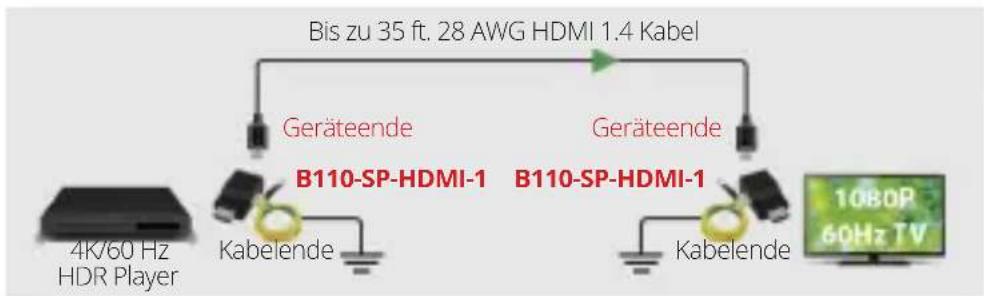

1080p/60Hz Schutz mehrerer Geräte

Technische Daten

Eingangsanschlüsse HDMI (Buchse)
Ausgangsanschlüsse HDMI (Stecker)
ESD-Schutz 15 kV (Luft)	8 kV (Kontakt)
EFT-Schutz 2 kV (5/50μs)
Blitzschutz 1 kV (8/20μs)
Reaktionsgeschwindigkeit des Blitzschutzes	< 1 ns
Betriebstemperaturbereich 32 ° bis 104 °F / 0 ° bis 40 °C
Lagertemperaturbereich 5 ° bis 122 °F / -15 ° bis 50 °C
Relative Feuchtigkeit 0 % bis 85 %, nicht kondensierend
Maximale Videoauflösung 4 K @ 60 Hz
HDMI 2.0
HDCP Pass-Through (bis zu 2.2)
Abmessungen [H x B x T] 1,4 x 0,4 x 0,6 in. / 35 x 11 x 15 mm

Garantie

2 Jahre eingeschränkte Garantie

Wir garantieren, dass unsere Produkte für einen Zeitraum von zwei (2) Jahren ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie ein Gerät zur Reparatur einschicken. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

Die Verwendung dieses Geräts in lebenserhaftenden Anwendungen, bei denen davon auszugehen ist, dass ein Ausfall dieses Geräts zu einem Ausfall des lebenserhaltenden Geräts führen oder dessen Sicherheit oder Wirksamkeit erheblich beeinträchtigen könnte, wird nicht empfohlen.

Eaton verfolgte eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden.
