MANUALE UTENTE U442-DOCK40-6 Tripp Lite

USB Type-C® e USB-C® sono marchi registrati di USB Implementers Forum.

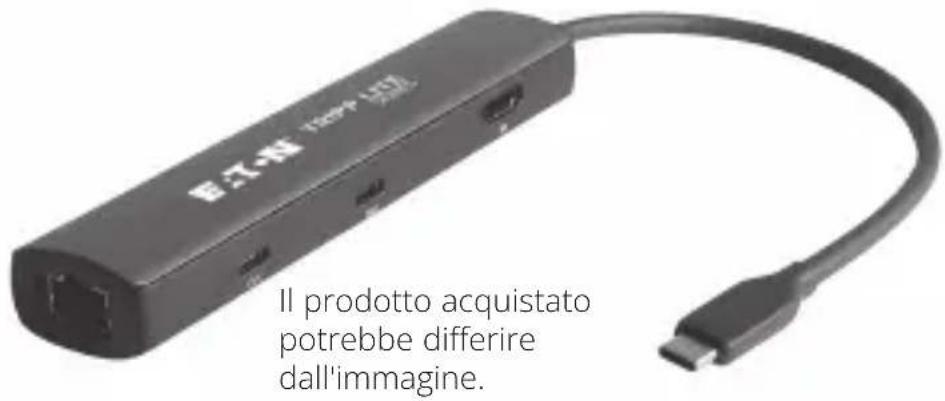

E:\T-N\TESP\LSI Il prodotto acquistato potrebbe differire dall'immagine.

English 1 Español 9 Français 16 Deutsch 23

EAT·N

Caratteristiche del prodotto

• Consente di trasmettere video fino a 8K a un display HDMI da un host USB-C, collegare e ricaricare periferiche USB e ricaricare il PC host tramite una porta di ricarica PD 100 W
• Compatibile con laptop, computer e altri dispositivi host USB Type-C che supportano la modalità alternativa DisplayPort
• La porta HDMI supporta risoluzioni video fino a 7680 x 4320 (8K) a 30 Hz con High Dynamic Range (HDR10+) e HDCP 2.3 e inferiore
• Le porte dati USB-A e USB-C supportano le velocità di trasferimento dati di USB 3.2 Gen 2 fino a 10 Gbps
• Una porta USB-A e una porta USB-C forniscono fino a 5 V 1,5 A (7,5 W) di energia, mentre la restante porta USB-A fornisce 5 V 0,9 A (4,5 W) ai dispositivi collegati
• La porta di ricarica USB-C PD supporta PD 3.0 (100 W), con 15 W dedicati all'alimentazione dell'unità e gli altri 85 W assegnati alla ricarica del dispositivo host
• La porta RJ45 del dock consente la connessione a una Gigabit Ethernet cablata
• La porta RJ45 supporta le funzioni di rete Wake-on-LAN e full-duplex

Caratteristiche del prodotto

• Tutte le porte USB supportano la protezione da sovracorrente e cortocircuito
• Il design a profilo sottile si adatta facilmente a borse, borsellini o tasche di piccole dimensioni

La confezione include

• U442-DOCK40-6
- Manuale utente

Accessori opzionali

• U040-C03-C - Cavo USB 2.0 da Type-C a Type-C, 3 A, certificato USB-IF, 3 piedi (0,9 m)
• U038-010-GY-MAX - Cavo USB 2.0 da Type-A a Type-C, UHMWPE e fibre aramidiche, 10 piedi (3 m)
• P568-XXX-8K6 - Cavi HDMI 8 K
• Cavi di rete antigroviglio Cat6 serie N201

Istruzioni

1. Collegare il connettore USB-C del dock alla porta USB-C di un laptop, PC o altro dispositivo host compatibile.
   Nota: il dispositivo host deve supportare la modalità alternativa DisplayPort per trasmettere il video attraverso la porta HDMI.
2. Collegare la porta HDMI del dock alla porta HDMI di uno schermo mediante un cavo HDMI (come la serie P568-XXX-8K6, venduto separatamente).
3. Collegare e/o ricaricare un dispositivo come un mouse, una tastiera, un telefono cellulare, ecc. alle porte USB-A del dock.
4. Caricare il dispositivo host collegando un cavo USB-C alla porta di ricarica USB-C PD sul dock e a un adattatore di corrente USB-C.
5. Connettersi ad una rete Gigabit Ethernet cablata collegando un cavo Ethernet Cat6 (come N201-Series, venduto separatamente) alla porta RJ45 del dock.
6. Accendere tutti i dispositivi collegati. Il video della fonte USB-C dovrebbe iniziare a essere riprodotto sul display collegato.

Specifiche

Connettori
Ingresso USB-C (maschio)
Uscita 1 USB-C (femmina)
Uscita 2 USB-C (femmina)
Uscita 3 USB-A (femmina)
Uscita 4 USB-A (femmina)
Uscita 5 HDMI (femmina)
Uscita 6 RJ45 (femmina)
Ricarica
USB-C (Porta PD 3.0) PD 3.0 (10 W: 15 W dedicati all'alimentazione dell'unità e il restante 85 W al dispositivo host)
USB-C (x1) 5 V 1,5 A (7,5 W)
USB-A (x1) 5 V 1,5 A (7,5 W)
USB-A (x1) 5 V 0,9 A (4,5 W)
Video
HDMI 7680 x 4320 a 30 Hz
Proprietà
Dimensioni dell'unità (L * W * H)	5,59 x 1,2 x 0,71 pollici (1,42 x 3,05 x 1,8 cm)
Intervallo di temperature operative	Da 32 a 113°F (da 0 a 45°C)
Intervallo di temperature di stoccaggio	Da 50 a 158°F (da -10 a 70°C)
Intervallo di umidità operativa	Da 10% a 85% RH
Intervallo di umidità di conservazione	Da 5% a 90% RH

Garanzia

Garanzia limitata di 1 anno

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di un anno (1) dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visiti Tripplite.Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.

SALVO QUANTO QUI PREDISPOSTO, NON FORNIAMO ALCUNA GARANZIA, ESPLICITA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E IDONEITÀ PER UN PARTICOLARE SCOPO. In alcuni Stati non sono consentite la limitazione o l'esclusione di garanzie implicite; pertanto, in tali casi, le limitazioni o esclusioni di cui sopra potrebbero non applicarsi all'acquirente.

SALVO QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'UTILIZZO DEL PRODOTTO, ANCHE QUALORA FOSSIMO AVVISATI DELLA POSSIBILITÀ DI DETTI DANNI. Nello specifico, non siamo responsabili di alcun costo, quali mancati redditi o guadagni, perdita di attrezzature, perdita dell'uso di attrezzature, perdita di software, perdita di dati, costi relativi a soluzioni alternative, reclami da parte di terzi, o di altra natura.

Garanzia

Informazioni sulla conformità RAEE per i clienti e per gli impianti di riciclaggio e trattamento dei rifiuti (Unione europea)

In base alla Direttiva Europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai relativi regolamenti attuativi, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da ogni singolo Paese).
• Restituire i dispositivi al termine del loro ciclo di vita affinché vengano riciclati.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di Supportoo vitale, ove si possa ragionevolmente prevedere che un guasto di questa apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo significativo la sicurezza o l'efficacia.

Eaton segue una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza alcun preavviso. Le foto e le illustrazioni possono differire leggermente dai prodotti reali.

© 2024 Eaton Tutti i diritti riservati Pubblicazione n. 24-08-018 / 93-46AF_RevA Agosto 2024

Eaton è un marchio registrato.

Tutti i marchi commerciali sono di proprietà dei rispettivi titolari.
