MANUAL DE USUARIO U442-DOCK40-6 Tripp Lite

Estación Móvil y Adaptador Multipuerto USB-C®, 8 K HDMI, 100 W Carga USB, Gb Ethernet

Modelo: U442-DOCK40-6

USB Type-C® y USB-C® son marcas registradas de USB Implementers Forum

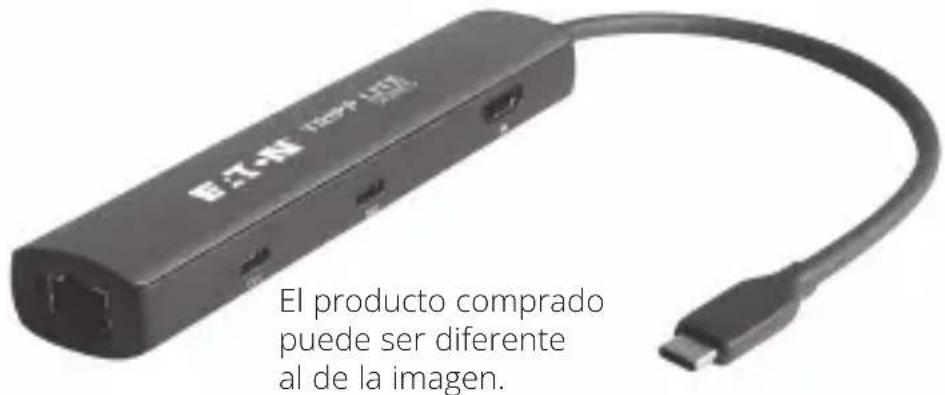

E.T.N. T-2P-157 El producto comprado puede ser diferente al de la imagen.

English 1 Français 16 Deutsch 23 Italiano 30

EAT·N

Características del Producto

• Transmita video de hasta 8 K a una pantalla HDMI desde un host USB-C, conecte y cargue periféricos USB y cargue el PC host a través de un puerto de carga PD de 100 W
• Compatible con portátiles, ordenadores y otros dispositivos host USB Type-C que admitan el Modo Alternativo DisplayPort
• El puerto HDMI admite resoluciones de video de hasta 7680 x 4320 (8 K) @ 30 Hz con Alto Rango Dinámico (HDR10+) y HDCP 2.3 y versiones anteriores
• Los puertos de datos USB-A y USB-C admiten velocidades de transferencia de datos USB 3.2 Gen 2 de hasta 10 Gbps
• Un puerto USB-A y un puerto USB-C proporcionan hasta 5 V 1.5 A (7.5 W) de energía mientras que el puerto USB-A restante proporciona 5 V 0.9 A (4.5 W) a los dispositivos conectados
• El puerto de carga USB-C PD soporta PD 3.0 (100 W), con 15 W dedicados a alimentar la unidad y los otros 85 W destinados a cargar el dispositivo host.
• Conéctese a una red Ethernet Gigabit por cable a través del puerto RJ45 de la estación
• El puerto RJ45 soporta Wake-on-LAN y funciones de red de control dúplex completo

Características del Producto

• Todos los puertos USB soportan protección contra sobrecorriente y cortocircuitos
• Su diseño de perfil delgado cabe fácilmente en un bolso pequeño, cartera o bolsillo

El Paquete Incluye

• U442-DOCK40-6
- Manual del Propietario

Accesorios Opcionales

• Cable USB 2.0 Tipo C a Tipo C U040-C03-C - 3 A, Certificado por USB-IF, 0.9 m [3 pies]
• Cable USB 2.0 Tipo A a Tipo C U038-010-GY-MAX con Fibras de Aramida y UHMWPE, 3 m [10 pies]
  • Cables 8 K HDMI P568-XXX-8K6
  • Cables de Red Cat6 Gigabit sin Enganches Serie N201

Instrucciones

1. Enchufe el conector USB-C de la estación al puerto USB-C de una laptop, PC u otro dispositivo host compatible.

Nota: El dispositivo anfitrión debe ser compatible con el Modo Alternativo DisplayPort para transmitir video a través del puerto HDMI.

1. Conecte el puerto HDMI de la estación al puerto HDMI de una pantalla mediante un cable HDMI (como el de la serie P568-XXX-8K6, Vendido por separado).
2. Conecte y/o cargue un dispositivo como un ratón, un teclado, un teléfono móvil, etc. a los puertos USB-A de la estación.
3. Cargue el dispositivo anfitrión conectando un cable USB-C al puerto de carga USB-C PD de la estación y a un adaptador de corriente USB-C.
4. Conéctese a una red Ethernet Gigabit por cable conectando un cable Ethernet Cat6 (como el de la Serie N201, vendido por separado) al puerto RJ45 de la estación.
5. Encienda todos los aparatos conectados. El video de la fuente USB-C debe comenzar a transmitir en la pantalla conectada.

Especificaciones

Conectores
Entrada USB-C (Macho)
Salida 1 USB-C (Hembra)
Salida 2 USB-C (Hembra)
Salida 3 USB-A (Hembra)
Salida 4 USB-A (Hembra)
Salida 5 HDMI (Hembra)
Salida 6 RJ45 (Hembra)
Carga
USB-C (puerto PD 3.0) PD 3.0 (100 W: 15 W dedicadoa la alimentación de la unidady los 85 W restantes aldispositivo anfitrión)
USB-C (x1) 5 V, 1.5 A (7.5 W)
USB-A (x1) 5 V, 1.5 A (7.5 W)
USB-A (x1) 5 V, 0.9 A (4.5 W)
Video
HDMI 7680 x 4320 @ 30 Hz
Características Físicas
Dimensiones de la Unidad (L* A * A)	5.59 x 1.2 x 1.8 cm [0.71" x1.42" x 3.05"]
Rango de Temperatura deOperación	32 °F a 113 °F (0 °C a 45 °C)
Rango de Temperatura deAlmacenamiento	10 °C a 70 °C [50 °F a158 °F]
Rango de Humedad de Operación De 10 % a 85 % de HR
Rango de Humedad deAlmacenamiento	De 5 % a 90 % de HR

Garantía

Garantía Limitada por 1 Año

Garantizamos por un (1) año a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Visite Tripplite.Eaton.com/support/product-returns antes de devolver cualquier equipo para su reparación. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso o hayan sido alterados o modificados de alguna manera.

SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros o de cualquier otra forma.

Garantía

Información de Cumplimiento de la Directiva WEEE para Clientes y Recicladores (Unión Europea)

De acuerdo con la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y las regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
• Regresar el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afecte significativamente su seguridad o efectividad.

Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

1000 Eaton Boulevard Cleveland, OH 44122 Estados Unidos Eaton.com

© 2024 Eaton Todos los Derechos Reservados Publicación n° 24-08-018 / 93-46AF_RevA Agosto de 2024

Eaton es una marca registrada.

Todas las marcas registradas son propiedad de sus respectivos propietarios.
