Caractéristiques techniques	Station d'accueil Tripp Lite U442-DOCK40-6 avec ports USB-C et USB-A, supporte la connectivité DisplayPort et HDMI, jusqu'à 4K à 60Hz.
Utilisation	Permet de connecter plusieurs périphériques à un ordinateur via un seul port USB-C, idéal pour les professionnels et les utilisateurs de bureau.
Maintenance et réparation	Vérifiez régulièrement les connexions et les câbles pour éviter les défaillances, pas de pièces remplaçables par l'utilisateur.
Sécurité	Conforme aux normes de sécurité électriques, éviter l'exposition à l'humidité et aux températures extrêmes.
Informations générales	Compatible avec Windows et macOS, garantie limitée de 3 ans, dimensions compactes pour un transport facile.

FOIRE AUX QUESTIONS - U442-DOCK40-6 Tripp Lite

Comment connecter correctement ma station d'accueil Tripp Lite U442-DOCK40-6 à mon ordinateur ?

Pour connecter votre station d'accueil, branchez le câble USB-C ou USB-A de la station d'accueil à un port compatible de votre ordinateur. Ensuite, connectez vos périphériques (écran, clavier, souris, etc.) aux ports appropriés de la station.

Pourquoi mon écran externe ne s'affiche-t-il pas lorsque je le connecte à la station d'accueil ?

Vérifiez que l'écran est allumé et correctement connecté à la station d'accueil. Assurez-vous également que la source d'entrée de l'écran est réglée sur le bon port (HDMI, DisplayPort, etc.).

La station d'accueil ne charge pas mon ordinateur portable, que faire ?

Assurez-vous que le câble d'alimentation est correctement branché à la station d'accueil et à une prise électrique. Vérifiez également que le port de charge de votre ordinateur est compatible avec la station d'accueil.

Comment réinitialiser ma station d'accueil Tripp Lite U442-DOCK40-6 ?

Pour réinitialiser la station d'accueil, débranchez-la de l'alimentation et des appareils connectés. Attendez 10 secondes, puis reconnectez tout pour redémarrer la station.

Est-ce que la station d'accueil est compatible avec tous les systèmes d'exploitation ?

La Tripp Lite U442-DOCK40-6 est compatible avec les systèmes d'exploitation Windows et macOS. Vérifiez la documentation pour plus de détails sur les versions spécifiques.

Comment résoudre les problèmes de connexion avec des périphériques USB ?

Vérifiez que les périphériques USB sont correctement connectés aux ports de la station d'accueil. Essayez de les brancher directement sur l'ordinateur pour voir s'ils fonctionnent. Si le problème persiste, essayez de redémarrer la station d'accueil.

Puis-je utiliser plusieurs écrans avec la station d'accueil Tripp Lite U442-DOCK40-6 ?

Oui, la station d'accueil prend en charge plusieurs écrans. Assurez-vous que votre ordinateur prend en charge la sortie vidéo multiple et que vous avez connecté les écrans aux ports corrects.

Où puis-je trouver des mises à jour de pilotes pour ma station d'accueil ?

Vous pouvez trouver les mises à jour de pilotes sur le site Web de Tripp Lite dans la section 'Support' ou 'Téléchargements'. Assurez-vous de sélectionner le bon modèle pour obtenir les pilotes appropriés.

Que faire si ma station d'accueil ne fonctionne pas après une mise à jour de Windows ?

Il est possible que la mise à jour ait affecté les pilotes. Essayez de désinstaller et de réinstaller les pilotes de la station d'accueil, ou vérifiez si une mise à jour de pilote est disponible sur le site de Tripp Lite.

Comment nettoyer ma station d'accueil sans l'endommager ?

Utilisez un chiffon doux et sec pour nettoyer la surface de la station d'accueil. Évitez les produits chimiques agressifs ou les nettoyants abrasifs qui pourraient endommager le matériel.

MODE D'EMPLOI U442-DOCK40-6 Tripp Lite

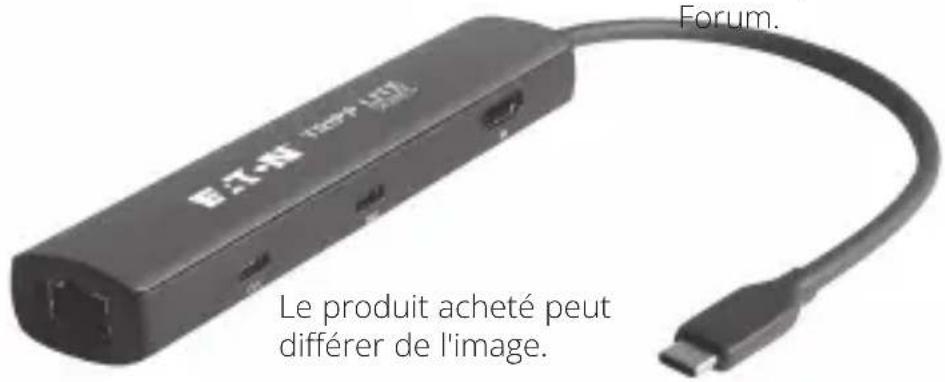

sont des marques déposées de l'USB Implementers Forum. Adaptateur multiport et station d'accueil mobile USB-C

• Transmettez de la vidéo jusqu'à 8K vers un écran HDMI à partir d'un hôte USB-C, connectez et chargez des périphériques USB et chargez le PC hôte à l'aide d'un port de charge PD 100W.

• Compatible avec les ordinateurs portables, les ordinateurs et autres périphériques hôtes USB Type-C qui prennent en charge le mode DisplayPort Alternate.

• Le port HDMI prend en charge des résolutions vidéo jusqu'à 7680 x 4320 (8K) @ 30Hz avec High Dynamic Range (HDR10+) et HDCP 2.3 et versions inférieures.

• Les ports de données USB-A et USB-C prennent en charge des taux de transfert de données USB3.2 Gen 2 jusqu'à 10Gbit/s

• Un port USB-A et un port USB-C fournissent jusqu'à 5V 1,5A (7,5W) d'énergie tandis que le port USB-A restant fournit 5V 0,9A (4,5W) aux appareils connectés.

• Le port de charge USB-C PD prend en charge PD3.0 (100W), avec 15W dédié à l'alimentation de l'unité et les 85W restants alloués à la charge de l'appareil hôte.

• Connectez-vous à un réseau Gigabit Ethernet câblé à l'aide du port RJ45 de la station d'accueil.

• Le port RJ45 prend en charge les fonctions de réseau de contrôle Wake-on-LAN et Full Duplex. Caractéristiques du produit18

• Manuel d'utilisation

• Câbles réseau sans accroc Gigabit Cat6 de la série N Caractéristiques du produit Contenu de l'emballage Accessoires disponibles en option

• Tous les ports USB sont protégés contre les surintensités et les courts-circuits.

• Le prol mince se glisse facilement dans un petit sac, un sac à main ou une poche.19

1. Branchez le connecteur USB-C de la station

d'accueil dans le port USB-C d'un ordinateur portable, PC ou autre appareil hôte compatible. Remarque : l'appareil hôte doit prendre en charge le mode DisplayPort Alt pour transmettre de la vidéo à l'aide du port HDMI.

2. Connectez le port HDMI de la station d'accueil

au port HDMI d'un écran à l'aide d'un câble HDMI (tel qu'un câble de la série P568-XXX-8K6, vendu séparément).

3. Connectez et/ou chargez un appareil tel qu'une

souris, un clavier, un téléphone portable, etc. aux ports USB-A de la station d'accueil.

4. Chargez l'appareil hôte en connectant un câble

USB-C au port de charge USB-C PD de la station d'accueil et à un adaptateur d'alimentation USB-C.

5. Connectez-vous à un réseau Gigabit Ethernet

câblé en branchant un câble Ethernet Cat6 (tel qu'un câble de la série N201, vendu séparément) au port RJ45 de la station d'accueil.

6. Mettez sous tension tous les appareils

connectés. La vidéo provenant de la source USB-C devrait commencer à être transmise sur l'écran connecté. Instructions20 Connecteurs Entrée USB-C (mâle) Sortie 1 USB-C (femelle) Sortie 2 USB-C (femelle) Sortie 3 USB-A (femelle) Sortie 4 USB-A (femelle) Sortie 5 HDMI (femelle) Sortie 6 RJ45 (femelle) Charge USB-C (port PD 3.0) PD 3.0 (100W : 15W dédiés à l'alimentation de l'unité et les 85W restants à l'appareil hôte) USB-C (x1) 5V 1,5A (7,5W) USB-A (x1) 5V 1,5A (7,5W) USB-A (x1) 5V 0,9A (4,5W) Vidéo HDMI 7680 x 4320 @ 30Hz Physique Dimensions de l'unité (L * W * H) 1,42 x 3,05 x 1,8cm (5,59 x 1,2 x 0,71pouces) Plage de température de fonctionnement 0 à 45°C (32 à 113°F) Plage de température de stockage -10 à 70°C (50 à 158°F) Plage d'humidité de fonctionnement 10% à 85% HR Plage d'humidité de stockage 5% à 90% HR Caractéristiques21 Garantie Garantie limitée d'un an Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période d'un (1) an à compter de la date d'achat initial. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Visitez Tripplite.Eaton.com/support/product-returns avant de renvoyer tout équipement pour réparation. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modiés d'une façon quelconque. SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur. EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL WE BE LIABLE FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OF THIS PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de prots ou de revenus, les pertes d'équipement, les pertes d'utilisation d'équipement, les pertes de logiciels, les pertes de données, les coûts de substitution, les réclamations de tiers ou autres.22 Garantie Informations de conformité DEEE pour les clients et les recycleurs (Union européenne) Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à:

• Envoyer l'équipement usagé pourrecyclagesurlabased'un équipement équivalent en nombre et en type (cela varie en fonction du pays)

• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en n de vie L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas recommandée dans les cas où une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son ecacité. Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modiées sans préavis. Les photos et illustrations peuvent être légèrement diérentes des produits réels. Eaton 1000 Eaton Boulevard Cleveland, OH 44122 États-Unis Eaton.com © 2024 Eaton Tous droits réservés. Publication n° 24-08-018 / 93-46AF_RevA Août 2024 Eaton est une marque déposée. Toutes les marques commerciales appartiennent à leurs propriétaires respectifs.23 Betriebsanleitung English 1 Español 9 Français 16 Italiano 30 Das gekaufte Produkt kann von der Abbildung abweichen. Modell:
