Produkttyp	USB-C-Dockingstation
Marke	Tripp Lite (Eaton)
Modell	U442-DOCK40-6
Anschlüsse	1 x USB-C Eingang (männlich); 1 x USB-C PD Ausgang; 1 x USB-C Daten; 2 x USB-A; 1 x HDMI; 1 x RJ45
Videoausgang	HDMI bis zu 8K (7680 x 4320) @ 30 Hz, kompatibel mit HDR10+ und HDCP 2.3
Datenübertragung	USB 3.2 Gen 2 bis zu 10 Gbit/s
Stromversorgung (Power Delivery)	USB-C PD 3.0: 100 W max (15 W für die Einheit, 85 W für den Host)
Ladeausgang für Peripheriegeräte	USB-C: 5V 1.5A (7.5W); USB-A #1: 5V 1.5A (7.5W); USB-A #2: 5V 0.9A (4.5W)
Netzwerk	Gigabit Ethernet (RJ45) mit Unterstützung für Wake-on-LAN und Full Duplex
Abmessungen	1.42 x 3.05 x 1.8 cm (L x H x T)
Gewicht	Ca. 100 g (Schätzung)
Betriebstemperatur	0°C bis 45°C
Betriebsfeuchtigkeit	10% bis 85% rF
Garantie	Eingeschränkte Garantie von 1 Jahr
Systemkompatibilität	USB-C-Hosts mit DisplayPort Alternate Mode
Schutz	Überstrom- und Kurzschlussschutz an allen USB-Anschlüssen
Pflege	Mit einem weichen, trockenen Tuch reinigen. Keine aggressiven Flüssigkeiten verwenden.

Häufig gestellte Fragen - U442-DOCK40-6 Tripp Lite

Welche Hostgeräte sind mit der Dockingstation U442-DOCK40-6 kompatibel?

Diese Dockingstation ist mit jedem Laptop, PC oder anderen Hostgerät kompatibel, das einen USB-C-Anschluss mit Unterstützung für den DisplayPort Alternate Mode besitzt. Überprüfen Sie die Spezifikationen Ihres Geräts, um die Kompatibilität zu bestätigen.

Kann ich meinen Laptop über die Dockingstation laden?

Ja, der USB-C-PD-Anschluss (Power Delivery) liefert bis zu 100 W (davon 15 W für den Betrieb der Station und 85 W für den Host). Schließen Sie ein USB-C-Netzteil an diesen Anschluss an, um Ihren Host zu laden.

Welche maximale Videoauflösung wird unterstützt?

Der HDMI-Anschluss unterstützt eine Videoauflösung von bis zu 7680 x 4320 (8K) bei 30 Hz sowie HDR10+ und HDCP 2.3.

Unterstützt die Dockingstation Ethernet?

Ja, sie verfügt über einen RJ45 Gigabit Ethernet-Anschluss mit Unterstützung für Wake-on-LAN und Full Duplex. Verwenden Sie ein Cat6-Kabel für optimale Leistung.

Welche Übertragungsgeschwindigkeiten haben die USB-Anschlüsse?

Die USB-A- und USB-C-Datenanschlüsse sind USB 3.2 Gen 2 mit einer maximalen Geschwindigkeit von 10 Gbit/s. Die Ladeanschlüsse liefern 7,5 W bzw. 4,5 W.

Ist die Dockingstation gegen Überspannungen geschützt?

Ja, alle USB-Anschlüsse sind gegen Überstrom und Kurzschluss geschützt.

Welche Abmessungen hat die Station?

Die Abmessungen betragen 1,42 x 3,05 x 1,8 cm (L x H x T), was sie sehr kompakt und leicht transportierbar macht.

Wie lange beträgt die Garantie?

Tripp Lite gewährt eine eingeschränkte Garantie von einem Jahr ab Kaufdatum. Sie deckt Material- und Verarbeitungsfehler ab.

Wie pflege ich die Dockingstation?

Verwenden Sie zur Reinigung des Geräts ein weiches, trockenes Tuch. Vermeiden Sie aggressive Chemikalien und übermäßige Feuchtigkeit. Trennen Sie es vor der Reinigung vom Strom.

Was tun, wenn auf dem Monitor kein Bild angezeigt wird?

Stellen Sie sicher, dass der Host den DisplayPort Alternate Mode unterstützt. Überprüfen Sie die Verbindungen und ob das HDMI-Kabel richtig eingesteckt ist. Starten Sie die Geräte neu. Wenn das Problem weiterhin besteht, testen Sie mit einem anderen Kabel oder Bildschirm.

BEDIENUNGSANLEITUNG U442-DOCK40-6 Tripp Lite

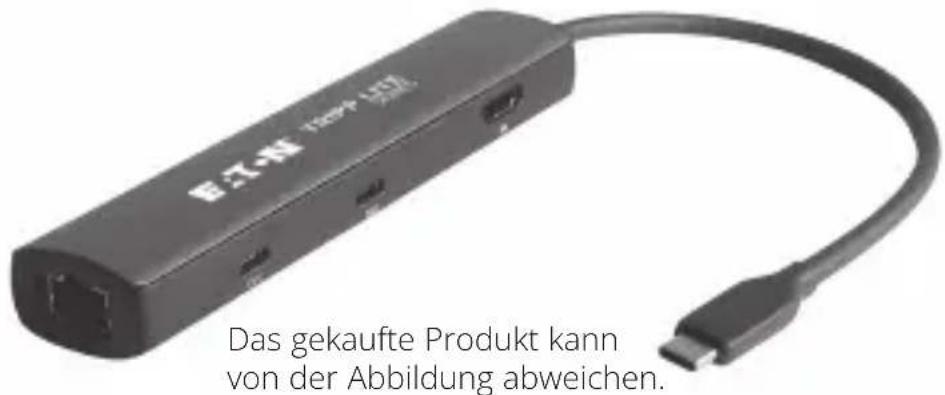

USB-C® -Mobil-Dock und Multiport-Adapter, 8K HDMI, 100W-USB-Laden, Gb Ethernet

Modell: U442-DOCK40-6

USB Type-C® und USB-C® sind eingetragene Marken des USB Implementers Forum

English 1 Español 9 Français 16 Italiano 30

EAT·N

• Übertragen Sie bis zu 8K-Video von einem USB-C-Host an ein HDMI-Display, schließen Sie USB-Peripheriegeräte an und laden Sie sie auf, und laden Sie den Host-PC über einen 100-W-Anschluss mit PD-Aufladung auf.
• Kompatibel mit Laptops, Computern und anderen USB-Typ-C-Host-Geräten, die den alternativen DisplayPort-Modus unterstützen
• Der HDMI-Anschluss unterstützt Videoauflösungen bis zu 7680 x 4320 (8K) @ 30Hz mit High Dynamic Range (HDR10+) sowie HDCP 2.3 und niedriger.
• USB-A- und USB-C-Datenanschlüsse unterstützen USB 3.2 Gen 2-Datenübertragungsraten von bis zu 10 Gbit/s.
• Ein USB-A-Anschluss und ein USB-C-Anschluss liefern bis zu 5V 1,5A (7,5W) Strom, während der verbleibende USB-A-Anschluss 5V 0,9A (4,5W) für angeschlossene Geräte liefert.
• Der USB-C-PD-Ladeanschluss unterstützt PD 3.0 (100W). Davon sind 15W für die Stromversorgung des Geräts und die anderen 85W für das Laden des Host-Geräts vorgesehen.
• Anschluss an ein kabelgebundenes Gigabit Ethernet über den RJ45-Anschluss des Docks
• Der RJ45-Anschluss unterstützt Wake on LAN und Vollduplex-Kontrollnetzwerkfunktionen.

Produktmerkmale

• Alle USB-Anschlüsse unterstützen Überstrom- und Kurzschlussschutz
• Schlankes Design, das leicht in eine kleine Tasche oder einen Geldbeutel passt

Im Paket enthalten

• U442-DOCK40-6
- Betriebsanleitung

Optionales Zubehör

• U040-C03-C - USB 2.0 Typ-C zu Typ-C-Kabel, 3A, USB-IF-zertifiziert, 0,9 m (3 ft.)
• U038-010-GY-MAX - USB 2.0 Typ-A zu Typ-C-Kabel, UHMWPE und Aramidfasern, 3 m (10 ft.)
• P568-XXX-8K6 - 8K-HDMI-Kabel
• N201-Series Cat6-Gigabit-Snagless Netzwerk-Kabel

Sicherheitshinweise

1. Stecken Sie den USB-C-Anschluss des Docks in den USB-C-Anschluss eines kompatiblen Laptops, PCs oder eines anderen Host-Geräts.

Hinweis: Das Host-Gerät muss den DisplayPort Alt Mode unterstützen, um Video über den HDMI-Anschluss zu übertragen.

1. Verbinden Sie den HDMI-Anschluss der Dockingstation über ein HDMI-Kabel mit dem HDMI-Anschluss eines Bildschirms (z. B. der Serie P568-XXX-8K6, separat erhältlich).
2. Schließen Sie ein Gerät wie eine Maus, eine Tastatur, Mobiltelefon usw. an die USB-A-Anschlüsse des Docks an und/oder laden Sie es auf.
3. Laden Sie das Host-Gerät, indem Sie ein USB-C-Kabel an den USB-C-PD-Anschluss am Dock und an ein USB-C-Netzteil anschließen.
4. Verbinden Sie sich mit einem kabelgebundenen Gigabit Ethernet Netzwerk, indem Sie ein Cat6-Ethernet-Kabel (wie das der N201-Serie, separat erhältlich) an den RJ45-Anschluss des Dock anschließen.
5. Schalten Sie die Stromversorgung aller angeschlossenen Geräte ein. Die Videoübertragung von der USB-C-Quelle sollte auf dem angeschlossenen Bildschirm beginnen.

Technische Daten

Anschlüsse
Eingang USB-C (Stecker)
Ausgang 1 USB-C (Buchse)
Ausgang 2 USB-C (Buchse)
Ausgang 3 USB-A-Buchse
Ausgang 4 USB-A-Buchse
Ausgang 5 HDMI (Buchse)
Ausgang 6 RJ45 (Buchse)
Aufladen
USB-C (PD 3.0-Anschluss) PD 3.0	(100W: 15W für die Stromversorgung des Geräts und die verbleibenden 85W für das Host-Gerät)
USB-C (x1) 5V 1,5A (7,5W)
USB-A (x1) 5V 1,5A (7,5W)
USB-A (x1) 5 V 0,9 A (4,5W)
Video
HDMI 7680 x 4320 @ 30Hz
Physische
Abmessungen der Einheit (L * B * H)	5,59 x 1,2 x 0,71 Zoll (1,42 x 3,05 x 1,8 cm)
Betriebstemperaturbereich 32	bis 113 °F (0 bis 45 °C)
Lagertemperaturbereich 50 bis	158 °F (-10 bis 70 °C)
Betriebsfeuchtigkeitsbereich 10	% bis 85 % RH
Feuchtebereich für die Lagerung	5 % zu 90 % RH

Garantie

1 Jahr eingeschränkte Garantie

Wir garantieren, dass unsere Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie ein Gerät zur Reparatur zurückschicken. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBiGEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren

Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung dieses Geräts für lebenserhaltende Systeme, bei denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.

Veröffentlichung Nr.

24-08-018 /

93-46AF_RevA

August 2024

Eaton ist eine

eingetragene

Handelsmarke.

Alle Marken sind

Eigentum der

jeweiligen Inhaber.
