B118002HDRV2 - Répartiteur Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur HDMI
Marque	Tripp Lite
Modèle	B118002HDRV2
Résolution supportée	Jusqu'à 4096 x 2160 @ 60 Hz 4:4:4
Compatibilité HDMI	HDMI 2.0, HDCP 2.2, MHL 2.2, HDR
Bande passante	600 MHz / 6 Gbps par canal (18 Gbps total)
Profondeur de couleur	36 bits (12 bits par canal)
Formats audio	DTS-HD, Dolby TrueHD, Dolby Digital Plus, LPCM 7.1
Alimentation	USB Micro-B (câble fourni), 5V
Distance maximale des câbles HDMI	Source vers répartiteur : 4 m ; répartiteur vers écran : 4 m
Montage	Sur bureau ou mural
Plug-and-Play	Oui, sans logiciel ni pilote
Dimensions (approx.)	10 x 5 x 2 cm
Poids (approx.)	100 g
Contenu de l'emballage	Câble USB, manuel d'utilisation
Garantie	3 ans
Fonctions supplémentaires	Support 3D, EDID, xvYCC, x.v.Color, synchronisation labiale

FOIRE AUX QUESTIONS - B118002HDRV2 Tripp Lite

Quels types de câbles HDMI sont recommandés pour une utilisation avec le B118002HDRV2 ?

Il est recommandé d'utiliser des câbles HDMI haut de gamme haute vitesse Tripp Lite série P569-XXX-CERT, car ils ont été testés pour fonctionner avec les répartiteurs de la série B118.

Puis-je mettre en cascade plusieurs répartiteurs B118002HDRV2 pour augmenter le nombre d'écrans ?

Non, la mise en cascade n'est pas prise en charge sur le modèle B118-002-HDR-V2. Elle est disponible uniquement sur les modèles B118-002-HDR et B118-004-HDR.

Quelle est la puissance nécessaire pour le répartiteur ?

Le B118-002-HDR-V2 est alimenté via le câble USB Micro-B fourni, qui se connecte à un chargeur mural USB ou à un port USB d'un ordinateur. L'alimentation doit fournir 5V.

Pourquoi mon écran n'affiche-t-il rien ?

Vérifiez que l'alimentation est bien connectée et que tous les appareils sont allumés. Assurez-vous que les câbles HDMI ne dépassent pas 4 m et qu'ils sont de bonne qualité. Redémarrez les appareils si nécessaire.

Quelle résolution maximale puis-je obtenir ?

Le répartiteur supporte une résolution maximale de 4096 x 2160 @ 60 Hz avec un format 4:4:4 et une profondeur de couleur de 36 bits.

Mon écran ne supporte pas le HDCP 2.2, que se passe-t-il ?

Si votre écran n'est pas compatible HDCP 2.2, la résolution sera automatiquement réduite à 1080p lors de la lecture de contenu protégé en 4K.

Comment installer le répartiteur ?

Connectez la source HDMI au port d'entrée, puis connectez les écrans aux ports de sortie. Branchez l'alimentation USB. Mettez sous tension la source, le répartiteur et les écrans.

Le répartiteur prend-il en charge le HDR ?

Oui, le B118-002-HDR-V2 prend en charge le HDR (High Dynamic Range) grâce à la compatibilité HDMI 2.0 et HDCP 2.2.

Puis-je utiliser le répartiteur avec un câble HDMI très long ?

La longueur maximale recommandée est de 4 mètres (15 pi) pour les câbles entre la source et le répartiteur, et entre le répartiteur et les écrans. Au-delà, la qualité du signal peut se dégrader.

Que faire si l'image scintille ou a des artefacts ?

Essayez de réduire la résolution de la source ou d'utiliser des câbles plus courts. Vérifiez également que les câbles sont correctement branchés et qu'il n'y a pas de sources d'interférence.

MODE D'EMPLOI B118002HDRV2 Tripp Lite

Répartiteurs HDMI UHD 4K x 2K (2160p) @ 60 Hz avec prise en charge multirésolution

B118-002-HDR,

B118-002-HDR-V2,

B118-004-HDR

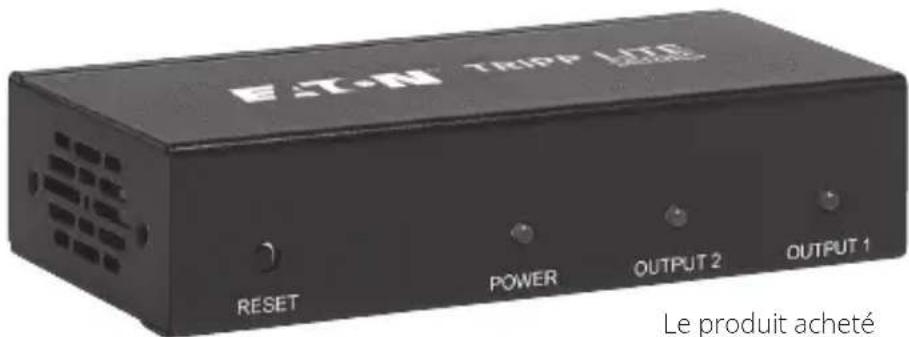

Le produit acheté peut différer de l'image.

English 1 - Español 13 - Deutsch 37 - Italiano 49

Caractéristiques du produit

• Transmission simultanée de la vidéo et de l'audio ultra haute définition d'une source HDMI vers de multiples moniteurs HDMI.
- Prend en charge les résolutions vidéo UHD 4K x 2K jusqu'à 4096 x 2160 @ 60 Hz 4:4:4.
- Rétrocompatible avec les résolutions 4K/30 Hz et 1080p/60 Hz grâce à la commutation automatique DIP (idéal pour les installations où l'équipement varie).
• Prend en charge la couleur profonde 36 bits (12 bits par canal).
- Prend en charge le son ambiophonique DTS-HD™, Dolby® TrueHD, Dolby Digital Plus™ et LPCM 7.1.
- Prend en charge une bande passante d'amplificateur vidéo de 600 MHz / 6 Gbit/s par canal (18 Gbit/s au total).
• Compatible HDMI 2.0, HDCP 2.2, MHL 2.2 et HDR.
• Prend en charge la 3D complète et l'EDID.
- Prend en charge la synchronisation labiale et l'audio Pass-through.
• Prend en charge xvYCC et x.vColor.
- Distribue la vidéo et l'audio sur une distance maximale de 15 pi (4 m) lorsqu'il est utilisé avec un câble HDMI 2.0 28 AWG standard.
- Modèles B118-002-HDR et B118-004-HDR : mise en cascade de jusqu'à 3 niveaux de répartiteurs pour porter à un maximum de 64 le nombre de moniteurs connectés.
- La conception polyvalente permet une utilisation sur le bureau ou en montage mural.
- Plug-and-Play ; pas de logiciels ni de pilotes requis.
- Comprend un bloc d'alimentation international avec des adaptateurs nord-américains, britanniques, européens et australiens compatibles.

Contenu de l'emballage

B118-002-HDR et B118-004-HDR :

• Alimentation électrique externe* (entrée : 100-240 V, 50/60 Hz, 0,35 A ; sortie : 5 V 2 A)
  • Manuel d'utilisation

* Comprend des prises NEMA 1-15P (Amérique du Nord), CEE 7/16 Schuko (Europe), BS 1363 (Royaume-Uni) et AS/NZS 3112 (Australie).

B118-002-HDR-V2:

• Câble USB
  • Manuel d'utilisation

Accessoires disponibles en option

• Câble HDMI haut de gamme haute vitesse P569-003-CERT - 0,91 m (3 pi)
• Câble HDMI haut de gamme haute vitesse P569-006-CERT - 1,83 m (6 pi)
• Câble HDMI haut de gamme haute vitesse P569-010-CERT - 3,05 m (10 pi)
• Câble HDMI haut de gamme haute vitesse P569-015-CERT - 4,6 m (15 pi)

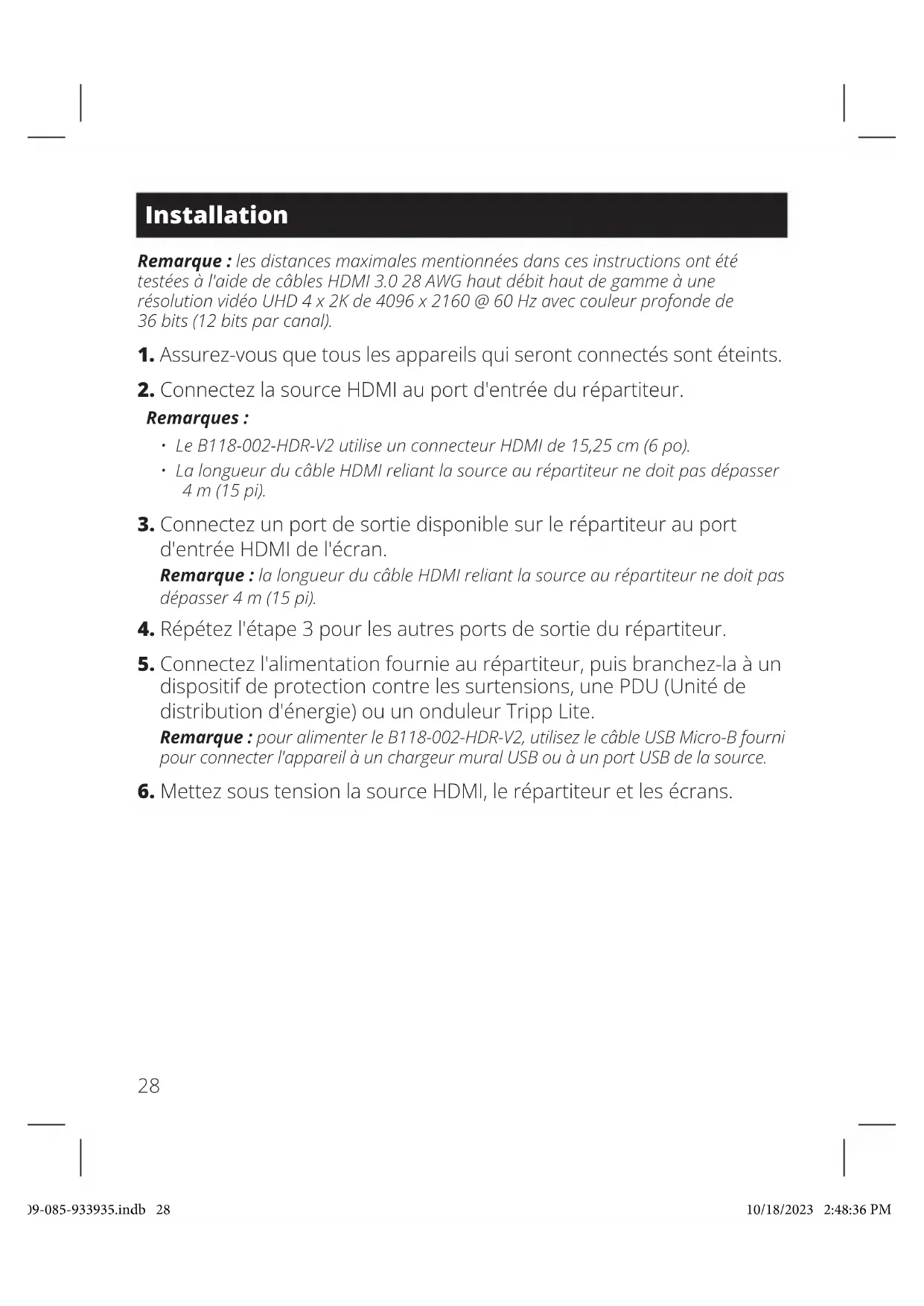

Installation

Remarque : les distances maximales mentionnées dans ces instructions ont été testées à l'aide de câbles HDMI 3.0 28 AWG haut débit haut de gamme à une résolution vidéo UHD 4 x 2K de 4096 x 2160 @ 60 Hz avec couleur profonde de 36 bits (12 bits par canal).

1. Assurez-vous que tous les appareils qui seront connectés sont éteints.
2. Connectez la source HDMI au port d'entrée du répartiteur.

Remarques :

• Le B118-002-HDR-V2 utilise un connecteur HDMI de 15,25 cm (6 po).

• La longueur du câble HDMI reliant la source au répartiteur ne doit pas dépasser 4 m (15 pi).

• Connectez un port de sortie disponible sur le répartiteur au port d'entrée HDMI de l'écran.

Remarque : la longueur du câble HDMI reliant la source au répartiteur ne doit pas dépasser 4 m (15 pi).

1. Répétez l'étape 3 pour les autres ports de sortie du répartiteur.

2. Connectez l'alimentation fournie au répartiteur, puis branchez-la à un dispositif de protection contre les surtensions, une PDU (Unité de distribution d'énergie) ou un onduleur Tripp Lite.

Remarque : pour alimenter le B118-002-HDR-V2, utilisez le câble USB Micro-B fourni pour connecter l'appareil à un chargeur mural USB ou à un port USB de la source.

1. Mettez sous tension la source HDMI, le répartiteur et les écrans.

Installation

Installation en cascade

Le nombre de moniteurs connectés peut être augmenté en mettant en cascade jusqu'à trois niveaux de répartiteurs. Il est possible de connecter jusqu'à 64 écrans en mettant en cascade le répartiteur de chaque port dans une installation à trois niveaux. Il est recommandé d'utiliser les câbles HDMI haut de gamme haute vitesse Tripp Lite series P569-XXX-CERT.

Remarque : cette caractéristique n'est disponible que pour les modèles B118-002-HDR et B118-004-HDR.

1. Assurez-vous que tous les appareils que vous allez connecter sont hors tension.
2. Connectez la source HDMI au port d'entrée du répartiteur de premier niveau.
   Remarque : la longueur du câble HDMI reliant la source au répartiteur ne doit pas dépasser 5 m (16 pi).
3. Connectez un port de sortie disponible sur le répartiteur de premier niveau au port d'entrée HDMI d'un répartiteur de deuxième niveau.
   Remarque : la longueur du câble HDMI reliant les répartiteurs de premier et de deuxième niveau ne doit pas dépasser 3 m (10 pi).
4. Répétez l'étape 3 pour chaque répartiteur supplémentaire que vous souhaitez ajouter (un maximum de 3 niveaux de répartiteurs peuvent être mis en cascade).
5. Connectez un port de sortie disponible sur votre ou vos répartiteurs au port d'entrée HDMI de l'écran.
   Remarque : la longueur du câble HDMI reliant le répartiteur à l'écran ne doit pas dépasser 5 m (16 pi).
6. Répétez l'étape 5 pour les autres ports de sortie de l'installation.
7. Connectez l'alimentation fournie à chaque répartiteur de l'installation, puis branchez-la à un dispositif de protection contre les surtensions, une PDU (Unité de distribution d'énergie) ou un onduleur Tripp Lite.
8. Mettez sous tension la source HDMI et les écrans.

Dépannage

Si vous ne parvenez pas à obtenir une image acceptable après avoir suivi les instructions d'installation, essayez les conseils de dépannage ci-dessous.

1. L'alimentation externe qui a été livrée avec le produit est-elle connectée et branchée à une source d'alimentation fonctionnelle
   ? Pour que le produit fonctionne correctement, il doit être connecté à la source d'alimentation externe et recevoir du courant de celle-ci.
2. Les appareils connectés ont-ils été mis hors tension avant l'installation ? Si ce n'est pas le cas, redémarrez les appareils.
3. Quelle résolution essayez-vous d'atteindre ? Les répartiteurs HDMI UHD 4K x 2 Tripp Lite sont testés pour prendre en charge une résolution jusqu'à 4096 x 2160 @ 60 Hz 4:4:4 avec couleur profonde 36 bits (12 bits par canal).
4. Quelle est la longueur du câble HDMI que vous utilisez ? (Voir la section Installation de ce manuel pour plus d'informations sur la distance maximale du câble). Plus le câble utilisé est court, plus la résolution est élevée. Si vous ne parvenez pas à recevoir une image acceptable, essayez d'utiliser un câble plus court ou de réduire les paramètres de résolution vidéo ou de profondeur des couleurs de la source.
5. Quel type de câblage utilisez-vous ? Des câbles de qualité inférieure peuvent entraîner de mauvaises performances, il est donc important d'utiliser des câbles capables de prendre en charge la résolution vidéo souhaitée. Il est recommandé d'utiliser les câbles HDMI haut de gamme haute vitesse Tripp Lite series P569-XXX-CERT, car ils ont été testés pour fonctionner avec les répartiteurs de la série B118.
6. Testez vos câbles pour vous assurer qu'ils fonctionnent correctement. Par exemple, connectez votre câble HDMI entre une source et un moniteur dont le fonctionnement a été testé pour déterminer si le câble fonctionne correctement.
7. L'appareil est-il situé dans un endroit où il est exposé à des températures élevées ? Si le produit surchauffe, il ne fonctionnera pas correctement.

Dépannage

1. Votre écran est-il compatible HDCP 2.2 ? Si votre écran n'est pas compatible HDCP 2.2, vous ne pourrez pas atteindre la résolution vidéo 4K en utilisant un lecteur Blu-ray™ 4K @ 60 Hz. Lorsqu'un lecteur Blu-ray 4K @ 60 Hz est connecté à un moniteur 4K @ 30 Hz qui prend en charge une version HDCP inférieure à 2.2, la résolution vidéo passe à 1080p.

2. Reportez-vous aux tableaux de résolutions suivants lorsque vous connectez des écrans ayant des résolutions différentes.

		Port	Télévision connectée	Résolution réelle
Source : 4K/60 Hz	Situation 1	1 4K/60	Hz 4K/60 Hz
		2-4 4K/60	Hz 4K/60 Hz
	Situation 2	1 4K/60	Hz 4K/60 Hz
		2-4 4K/60	Hz 1080p/60 Hz
	Situation 3	1 4K/60	Hz 4K/60 Hz
		2-4 108	0p/60 Hz 1080p/60 Hz
	Situation 4	1 4K/60	Hz 4K/60 Hz
		2-4 4K/60	Hz 4K/60 Hz
	Situation 5	1 4K/60	Hz 4K/60 Hz
		2-4 108	0p/60 Hz 1080p/60 Hz
	Situation 6	1 1080p/60 Hz	1080p/60 Hz
		2-4 108	0p/60 Hz 1080p/60 Hz

Dépannage

		Port	Télévision connectée	Résolution réelle
Source : 4K/30 Hz	Situation 1	1 4K/60	Hz 4K/30 Hz
		2-4 4K/60	Hz 4K/30 Hz
	Situation 2	1 4K/60	Hz 4K/30 Hz
		2-4 4K/30	Hz 4K/30 Hz
	Situation 3	1 4K/60	Hz 4K/30 Hz
		2-4 108	0p/60 Hz 1080p/30 Hz
	Situation 4	1 4K/30	Hz 4K/30 Hz
		2-4 4K/30	Hz 4K/30 Hz
	Situation 5	1 4K/30	Hz 4K/30 Hz
		2-4 108	0p/60 Hz 1080p/30 Hz
	Situation 6	1 1080p/60 Hz	1080p/60 Hz
		2-4 108	0p/60 Hz 1080p/60 Hz

Dépannage

		série.	Télévision connectée	Résolution réelle
Source : 1080p/60 Hz	Situation 1	1 4K/60	Hz 1080p/60 Hz
		2-4 4K/60	Hz 1080p/60 Hz
	Situation 2	1 4K/60	Hz 1080p/60 Hz
		2-4 4K/30	Hz 1080p/60 Hz
	Situation 3	1 4K/60	Hz 1080p/60 Hz
		2-4 108	0p/60 Hz 1080p/60 Hz
	Situation 4	1 4K/30	Hz 1080p/60 Hz
		2-4 4K/30	Hz 1080p/60 Hz
	Situation 5	1 4K/30	Hz 1080p/60 Hz
		2-4 108	0p/60 Hz 1080p/30 Hz
	Situation 6	1 1080p/60 Hz	1080p/60 Hz
		2-4 108	0p/60 Hz 1080p/60 Hz

Garantie

Garantie limitée de 3 ans

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LÉ PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS DES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites ; ainsi, la ou les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à l'acquéreur.

SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Informations de conformité DEEE pour les clients et les recycleurs (Union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre).
  • Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie.

L'utilisation de cet équipement dans des applications de maintien de fonctions vitales où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraîne la défaillance de l'équipement ou affecte de manière significative sa sécurité ou son efficacité n'est pas recommandée.

Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modifiées sans préavis.

Tous droits réservés.

Publication n° 23-09-085 /

93-3935_RevB

Octobre 2023

933935

Eaton est une marque déposée.

Toutes les marques commerciales appartiennent à leurs propriétaires respectifs.
