MANUALE UTENTE B118002HDRV2 Tripp Lite

• SupportarisoluzionivideoUHD4Kx2Knoa4096x2160@60Hz 4:4:4

• Retrocompatibileconlerisoluzioni4K/30Hze1080p/60Hztramite lacommutazioneautomaticaDIP(idealeperleinstallazioniincuile apparecchiaturevariano).

• Supportaunalarghezzadibandadell'amplicatorevideodi600MHz/ 6Gbpspercanale(18Gbpstotale).

• HDMI2.0,HDCP2,2,MHL2,2ecompatibileconHDR

• Supporta il 3D completo e EDID

• Supportalasincronizzazionelabialeel'audiopassthorugh

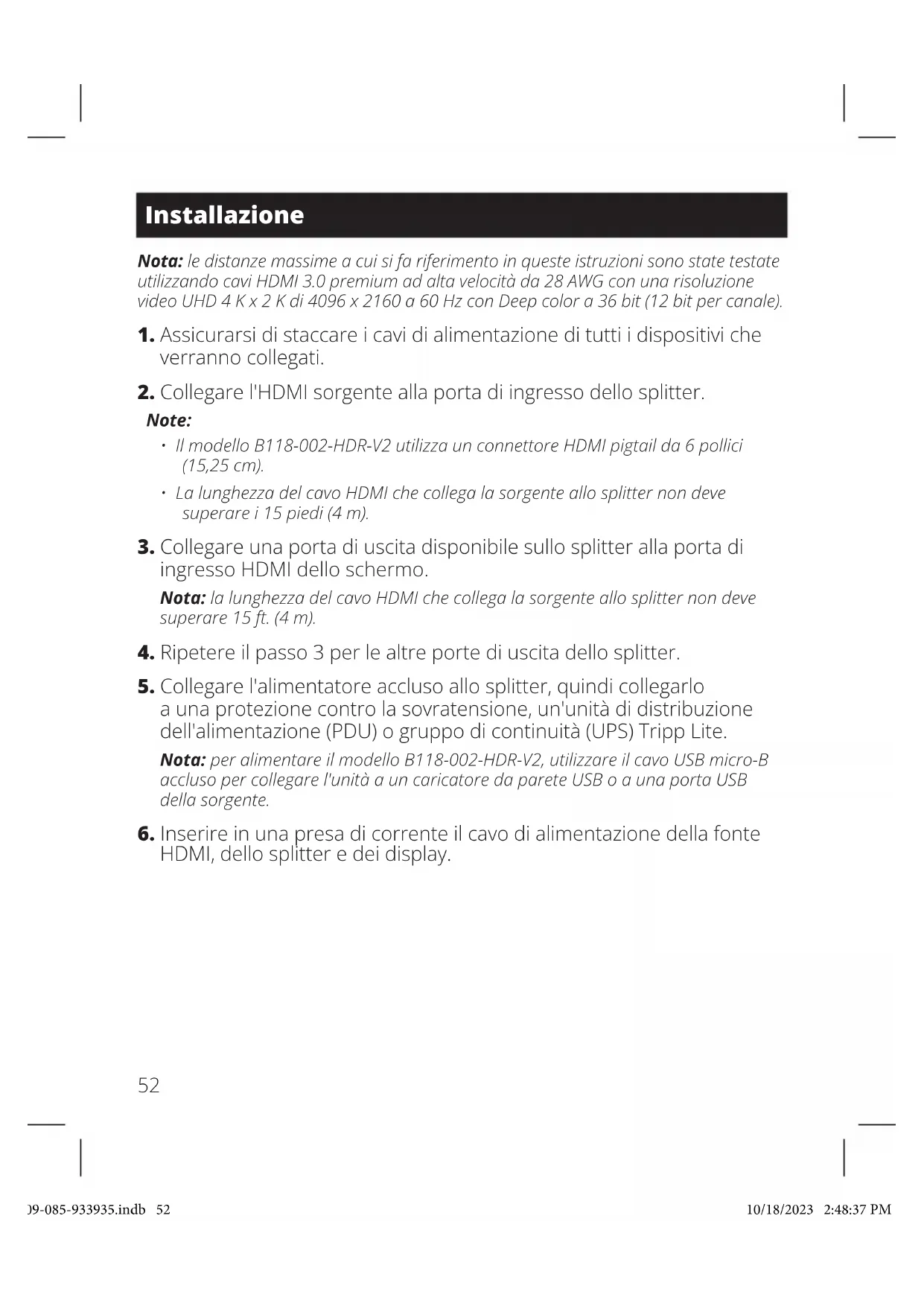

• P569-015-CERTCavoHDMIPremiumadaltavelocità- 15piedi(4,6m) Accessori opzionali 23-09-085-933935.indb 5123-09-085-933935.indb 51 10/18/2023 2:48:37 PM10/18/2023 2:48:37 PM52 Installazione Nota: le distanze massime a cui si fa riferimento in queste istruzioni sono state testate utilizzando cavi HDMI 3.0 premium ad alta velocità da 28 AWG con una risoluzione video UHD 4 K x 2 K di 4096 x 2160 a 60 Hz con Deep color a 36 bit (12 bit per canale). 1.Assicurarsidistaccareicavidialimentazionedituttiidispositiviche verrannocollegati. 2.Collegarel'HDMIsorgenteallaportadiingressodellosplitter. Note:

• Il modello B118-002-HDR-V2 utilizza un connettore HDMI pigtail da 6 pollici (15,25 cm).

• La lunghezza del cavo HDMI che collega la sorgente allo splitter non deve superare i 15 piedi (4 m). 3.Collegareunaportadiuscitadisponibilesullosplitterallaportadi ingresso HDMI dello schermo. Nota: la lunghezza del cavo HDMI che collega la sorgente allo splitter non deve superare 15 ft. (4 m).

4. Ripetere il passo 3 per le altre porte di uscita dello splitter.

5.Collegarel'alimentatoreacclusoallosplitter,quindicollegarlo aunaprotezionecontrolasovratensione,un'unitàdidistribuzione dell'alimentazione(PDU)ogruppodicontinuità(UPS)TrippLite. Nota: per alimentare il modello B118-002-HDR-V2, utilizzare il cavo USB micro-B accluso per collegare l'unità a un caricatore da parete USB o a una porta USB della sorgente. 6.Inserireinunapresadicorrenteilcavodialimentazionedellafonte HDMI, dello splitter e dei display. 23-09-085-933935.indb 5223-09-085-933935.indb 52 10/18/2023 2:48:37 PM10/18/2023 2:48:37 PM53 Installazione Installazione a cascata Il numero di monitor collegati può essere espanso collegando insieme a cascatanoatrelivellidisplitter.Èpossibilecollegarenoa64schermi, collegandoacascatalosplitteraciascunaportainun'installazioneatre livelli.SiconsigliadiutilizzareicaviHDMIpremiumadaltavelocitàdella serieP569-XXX-CERTdiTrippLite. Nota: questa caratteristica è disponibile solo per i modelli B118-002-HDR e B118-004-HDR. 1.Assicurarsidistaccaredallapresadicorrenteicavidialimentazionedi tuttiidispositivicheverrannocollegati. 2.Collegarel'HDMIsorgenteallaportadiingressodellosplitterdi primolivello. Nota: la lunghezza del cavo HDMI che collega la sorgente allo splitter non deve superare 16 ft. (5 m). 3.Collegareunaportadiuscitadisponibilesullosplitterdiprimolivello allaportadiingressoHDMIdiunosplitterdisecondolivello. Nota: la lunghezza del cavo HDMI che collega gli splitter di primo e secondo livello non deve superare 10 ft. (3 m). 4.Ripetereilpasso3perognisplitteraggiuntivochesidesideraaggiungere (nonsipossonocollegareincascatapiùdi3livellidisplitter). 5.Collegareunaportadiuscitadisponibilesullosplitterallaportadi ingresso HDMI dello schermo. Nota: la lunghezza del cavo HDMI che collega lo splitter allo schermo non deve superare 16 ft. (5 m). 6.Ripetereilpasso5perlealtreportediuscitadell'installazione. 7.Inerireinunapresadicorrenteilcavodialimentazioneacclusodi ognisplitterdell'installazione,quindiinserirloinunaprotezioneda sovratensione,un'unitàdidistribuzionedienergia(PDU)ongruppodi continuità(UPS)TrippLite. 8.Accendal'alimentazionedell'HDMIsorgenteedeidisplay. 23-09-085-933935.indb 5323-09-085-933935.indb 53 10/18/2023 2:48:37 PM10/18/2023 2:48:37 PM54 Risoluzione dei problemi Senonriesceaottenereun'immagineaccettabiledopoaverseguitole istruzionidiinstallazione,proviaseguireisuggerimentiperlarisoluzione dei problemi.

1. L'alimentatore esterno fornito con il prodotto è collegato e inserito

in una fonte di alimentazione funzionante?Anchéilprodotto funzionicorrettamente,deveesserecollegatoericeverel'alimentazione dall'alimentatoreesterno.

2. L'alimentazione dei dispositivi collegati è stata spenta prima

dell'installazione?Incasocontrario,riavviareidispositivi.

3. Quale risoluzione sta cercando di raggiungere?GlisplitterHDMIUHD

4Kx2KTrippLitesonotestatipersupportareunarisoluzionenoa4096 x2160@60Hz4:4:4a36bit(12bitpercanale)deepcolor.

4. Quale lunghezza del cavo HDMI sta utilizzando? (Per i dettagli sulla

distanzamassimadeicavi,consultilasezioneInstallazione di questo manuale).Piùcortoèilcavoutilizzato,piùaltasaràlarisoluzioneche potràottenere.Senonriescearicevereun'immagineaccettabile,provia utilizzareuncavopiùcortooaridurrelarisoluzionevideodellasorgenteo leimpostazionidiprofonditàdelcolore.

5. Che tipo di cavi si stanno utilizzando? Un cablaggio scadente può

causarescarseprestazioni,quindièimportanteutilizzarecaviingradodi supportarelarisoluzionevideodesiderata.Siconsigliadiutilizzareicavi HDMIPremiumaltavelocitàdellaserieP569-XXX-CERTdiTrippLite,in quantosonostatitestatiperfunzionareconglisplitterSerieB118.

6. Si facciano delle prove coi cavi per assicurarsi che funzionino

correttamente.Adesempio,colleghiilsuocavoHDMItraunasorgente eunmonitorchesafunzionareperdeterminareseilcavofunziona correttamente.

7. L'unità si trova in una zona che la espone a temperature più

elevate?Seilprodottoèsurriscaldato,nonfunzioneràcorrettamente. 23-09-085-933935.indb 5423-09-085-933935.indb 54 10/18/2023 2:48:37 PM10/18/2023 2:48:37 PM55 Risoluzione dei problemi

8. Il suo display supporta HDCP 2.2?SeilsuodisplaynonsupportaHDCP

2.2,nonpotràraggiungerelarisoluzionevideo4Kutilizzandounlettore4 K@60HzBlu-ray™.QuandounlettoreBlu-ray4K@60Hzècollegatoa unmonitor4K@30HzchesupportaunaversioneHDCPinferiorea2.2,la risoluzionevideoscendea1080p. 9.Percollegaredisplayconrisoluzionidiverse,faccia riferimento alle seguenti tabelle di risoluzione. Porta TV connessa Risoluzione eettiva Sorgente: 4K/60 Hz Situazione1 1 4K/60Hz 4K/60Hz 2-4 4K/60Hz 4K/60Hz Situazione2 1 4K/60Hz 4K/60Hz 2-4 4K/60Hz 1080p/60Hz Situazione3 1 4K/60Hz 4K/60Hz 2-4 1080p/60Hz 1080p/60Hz Situazione4 1 4K/60Hz 4K/60Hz 2-4 4K/60Hz 4K/60Hz Situazione5 1 4K/60Hz 4K/60Hz 2-4 1080p/60Hz 1080p/60Hz Situazione6 1 1080p/60Hz 1080p/60Hz 2-4 1080p/60Hz 1080p/60Hz 23-09-085-933935.indb 5523-09-085-933935.indb 55 10/18/2023 2:48:37 PM10/18/2023 2:48:37 PM56 Risoluzione dei problemi Porta TV connessa Risoluzione eettiva Sorgente: 4K/30 Hz Situazione1 1 4K/60Hz 4K/30Hz 2-4 4K/60Hz 4K/30Hz Situazione2 1 4K/60Hz 4K/30Hz 2-4 4K/30Hz 4K/30Hz Situazione3 1 4K/60Hz 4K/30Hz 2-4 1080p/60Hz 1080p/30Hz Situazione4 1 4K/30Hz 4K/30Hz 2-4 4K/30Hz 4K/30Hz Situazione5 1 4K/30Hz 4K/30Hz 2-4 1080p/60Hz 1080p/30Hz Situazione6 1 1080p/60Hz 1080p/60Hz 2-4 1080p/60Hz 1080p/60Hz 23-09-085-933935.indb 5623-09-085-933935.indb 56 10/18/2023 2:48:37 PM10/18/2023 2:48:37 PM57 Risoluzione dei problemi Porta TV connessa Risoluzione eettiva Sorgente: 1080p/ 60 Hz Situazione1 1 4K/60Hz 1080p/60Hz 2-4 4K/60Hz 1080p/60Hz Situazione2 1 4K/60Hz 1080p/60Hz 2-4 4K/30Hz 1080p/60Hz Situazione3 1 4K/60Hz 1080p/60Hz 2-4 1080p/60Hz 1080p/60Hz Situazione4 1 4K/30Hz 1080p/60Hz 2-4 4K/30Hz 1080p/60Hz Situazione5 1 4K/30Hz 1080p/60Hz 2-4 1080p/60Hz 1080p/30Hz Situazione6 1 1080p/60Hz 1080p/60Hz 2-4 1080p/60Hz 1080p/60Hz 23-09-085-933935.indb 5723-09-085-933935.indb 57 10/18/2023 2:48:37 PM10/18/2023 2:48:37 PM58 Garanzia Garanzia limitata di 3 anni Garantiamocheinostriprodottisonoprivididifettineimaterialienellalavorazioneperunperiodo ditre(3)annidalladatadiacquistoiniziale.Ilnostroobbligoaisensidellapresentegaranziaè limitatoallariparazioneoallasostituzione(anostraesclusivadiscrezione)diqualsiasiprodotto che presenti tali difetti. Visitare tripplite.eaton.com/support/product-returns prima di spedire qualsiasiapparecchiaturaall'assistenza.Lapresentegaranzianonsiapplicaalleapparecchiature chesonostatedanneggiatedaincidenti,negligenzaoapplicazioneerrataochesonostatealterate omodicateinqualsiasimodo. ADECCEZIONEDIQUANTOPREVISTONELPRESENTEDOCUMENTO,NONFORNIAMOALCUNA
