PDUMV16HV - Multiprise Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Multiprise
Nombre de prises	16 prises NEMA 5-15R
Capacité de charge	16 A maximum
Tension d'entrée	100-240 V AC
Protection contre les surtensions	Oui, protection intégrée
Dimensions	Longueur : 48 cm, Largeur : 10 cm, Hauteur : 5 cm
Poids	2,5 kg
Installation	Montage en rack 1U
Utilisation recommandée	Idéale pour les centres de données et les environnements informatiques
Maintenance	Vérification régulière des connexions et de l'état des prises
Sécurité	Certifié UL, protection contre les surcharges
Garantie	Garantie limitée de 5 ans

FOIRE AUX QUESTIONS - PDUMV16HV Tripp Lite

Comment réinitialiser la multiprise Tripp Lite PDUMV16HV ?

Pour réinitialiser la multiprise, débranchez-la de la prise électrique pendant environ 10 secondes, puis rebranchez-la.

Que faire si certaines prises ne fonctionnent pas ?

Vérifiez si la multiprise est allumée et assurez-vous que le disjoncteur n'a pas sauté. Testez également avec d'autres appareils pour vérifier si le problème persiste.

La multiprise Tripp Lite PDUMV16HV est-elle protégée contre les surtensions ?

Oui, la multiprise est équipée d'une protection contre les surtensions pour protéger vos appareils connectés.

Comment savoir si la protection contre les surtensions est toujours active ?

La multiprise dispose d'un indicateur LED qui s'allume lorsque la protection contre les surtensions est active. Si l'indicateur est éteint, la protection peut être désactivée.

Puis-je utiliser la multiprise à l'extérieur ?

Non, la multiprise Tripp Lite PDUMV16HV est conçue pour une utilisation en intérieur uniquement. Ne l'exposez pas à l'humidité ou à des conditions extérieures.

Quel est le poids maximum supporté par la multiprise ?

La capacité maximale de la multiprise est de 16 A, ce qui correspond à environ 3680 W à une tension de 230 V.

Comment puis-je nettoyer ma multiprise ?

Débranchez la multiprise et utilisez un chiffon doux légèrement humide pour essuyer la surface. Ne plongez pas la multiprise dans l'eau et évitez les produits chimiques agressifs.

Que faire si la multiprise dégage une odeur étrange ?

Débranchez immédiatement la multiprise et vérifiez les appareils connectés. Si l'odeur persiste, contactez le service client de Tripp Lite pour obtenir de l'aide.

La multiprise est-elle garantie ?

Oui, la multiprise Tripp Lite PDUMV16HV est accompagnée d'une garantie limitée. Consultez le manuel d'utilisation pour plus de détails sur la garantie.

Puis-je brancher un adaptateur secteur sur la multiprise ?

Oui, vous pouvez utiliser des adaptateurs secteur, mais assurez-vous que la puissance totale des appareils connectés ne dépasse pas la capacité de la multiprise.

MODE D'EMPLOI PDUMV16HV Tripp Lite

Manuel de l'utilisateur

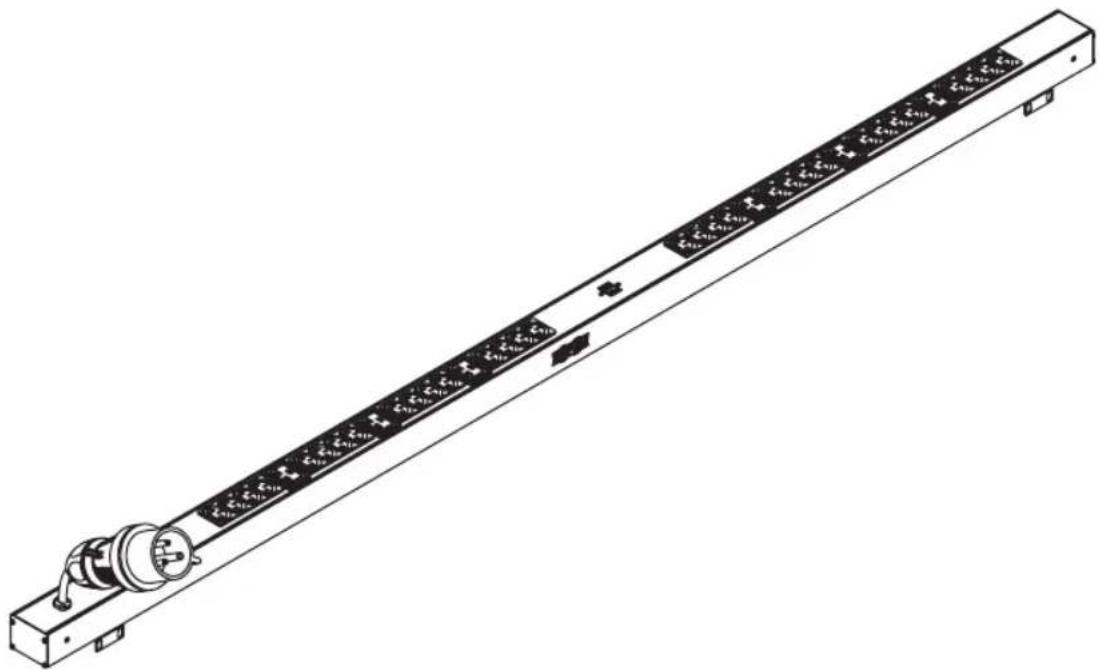

Unité de distribution d'alimentation (PDU) en bâti avec compteur

Modèles : PDUV30HV, PDUMV30, PDUMV16HV, PDUMV20HV, PDUMV30HV

(Número de Série : AGIB6672, AGPD6673, AGPD6674, AGPD6675)

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

Importantes consignes de sécurité

Ce manuel contient des instructions et des mises en garde que vous devez respecter durant l'installation, l'utilisation et l'entreposage de ce produit. Le non-respect de ces instructions et mises en garde annulera la garantie du produit.

Avertissements importants

• La PDU fournit des prises multiples pratiques, mais elle ne FOURNIT PAS de protection contre les surtensions ou les bruits de ligne pour l'équipement connecté.
• La PDU est conçue pour être utilisée à l'intérieur uniquement, dans un environnement contrôlé, à l'écart de l'excès d'humidité, des températures extrêmes, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.
• La PDU doit être installée par un technicien qualifié seulement.
• Ne pas tenter de monter la PDU sur une surface précaire ou instable.
• Installer conformément aux codes locaux de l'électricité. S'assurer d'utiliser la bonne protection contre les surintensités pour l'installation, conformément aux valeurs nominales de la fiche et de l'équipement comme suit :

Modèle Número de série		Protection contre les surintensités
PDUV30HV AGIB6672 30 A
PDUMV30 AGPD6673 30 A
PDUMV16HV, PDUMV20HV AGPD6674 20 A
PDUMV30HV AGPD6675 30 A

• Branchez la PDU à une prise de courant à une prise de courant qui est conforme aux codes de bâtiment locaux et qui est dûment protégée contre les courants excessifs, les courts-circuits et les défauts à la terre.
• Les prises électriques qui alimentent l'équipement doivent être installées à proximité de l'équipement et être facilement accessibles.
• Ne pas connecter la PDU dans une prise non mise à la masse ou des rallonges électriques ou des adaptateurs qui éliminent la connexion à la masse.
• S'assurer de fournir un dispositif de déconnexion local pour tous les modèles qui sont installés en permanence sans fiche facilement accessible.
• Ne jamais essayer d'installer un équipement électrique pendant un orage.
• L'équipement individuel connecté à la PDU ne doit pas excéder la charge nominale des prises individuelles de la PDU.
• La charge totale connectée à la PDU ne doit pas excéder la charge nominale maximum pour la PDU.
• Ne pas tenter de modifier la PDU, y compris les fiches d'entrée et les câbles d'alimentation.
• Ne pas percer ou tenter d'ouvrir une quelconque partie du boîtier de la PDU. Il n'existe aucune pièce réparable par l'utilisateur à l'intérieur.

Importantes consignes de sécurité

- Ne pas tenter d'utiliser la PDU si une de ses pièces est endommagée.

- Il n'est pas recommandé d'utiliser cet équipement dans les applications de soutien vital où une panne de cet équipement serait susceptible de causer une panne de l'équipement de soutien vital ou d'affecter sérieusement sa sécurité ou son efficacité.

Installation

Remarque : L'utilisateur doit déterminer la compatibilité de la quincaillerie et les procédures avant d'effectuer l'installation. L'unité PDU et la quincaillerie incluse sont conçues pour des types de bâti et boîtier courants et peuvent ne pas convenir à toutes les applications.

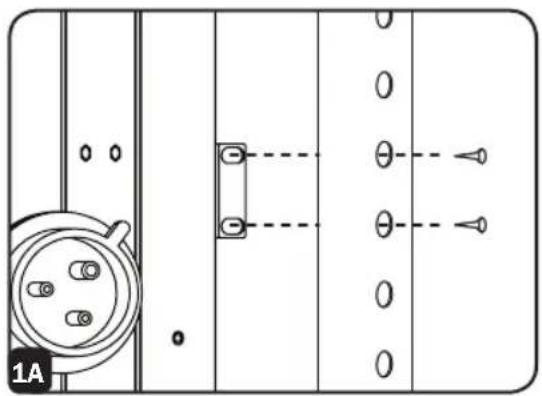

1A

Configuration en baie zéro U (Supports de montage). Avant

l'installation, déterminer l'emplacement de la baie dans laquelle l'unité de distribution d'alimentation (PDU) doit être installée. Fixer les supports de montage de la PDU tel qu'illustré, à l'aide des vis fournies. Pour aider à la bonne mise en place, les supports disposent chacun de quatre trous de vis; vérifier que les deux mêmes trous pour fixer chaque support à la PDU sont utilisés. Après avoir fixé les supports, monter la PDU dans la baie en posant les quatre attaches fournies par l'utilisateur à travers les supports.

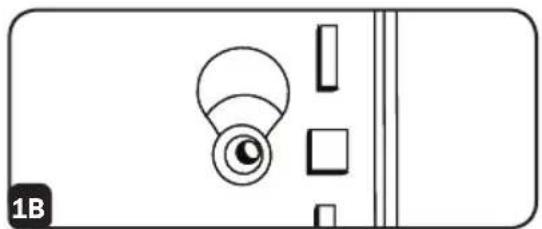

Configuration en bâti zéro U (Boutons de montage). Fixer les boutons de montage inclus à l'unité de distribution. Placer l'unité de distribution comme désiré dans la baie, aligner les boutons avec les fentes de montage du bâti et glisser l'unité en place.

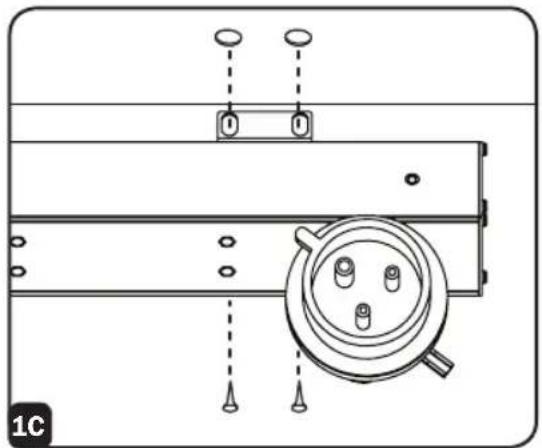

Configuration encastrée. La PDU peut être encastrée sous un comptoir à l'aide des supports de montage fournis. Fixer les supports de montage de la PDU tel qu'illustré dans l'étape 1A. Fixer la PDU sous le comptoir en vissant dans celui-ci deux vis fournies par l'utilisateur à travers chaque support.

Sorties : Lors du fonctionnement normal, les sorites distribuent une alimentation CA à l'équipement branché.

IEC-60320-C19

Fiche d'entrée : Le cordon est fixé en permance à la PDU et comporte une fiche IEC 309 16A.

Ampèremètre : La totalité du courant électrique utilisée par la PDU sera affichée en ampères au compteur numérique.

Accessoire de montage du PDUMVROTATEBRKT : Utiliser ces supports en forme de V pour monter la PDU avec ses sorties faisant face à l'arrière du bâti.

Supports de montage : Utiliser ces supports pour monter la PDU.

Boutons de montage : Sont préinstallés à l'arrière de la PDU et sont utilisés pour le montage sans outil. Remarque : Quatre boutons de montage supplémentaires sont inclus pour accommoder différents styles de bâtis.

Manchons de fiche C14 : (facultatif) Utiliser les manchons en plastique C14 inclus pour retenir les fiches aux prises de courant. Fixer le manchon à la fiche en s'assurant que les languettes de préhension demeurent à l'extérieur de la fiche et qu'il repose solidement en place. Pour débrancher correctement l'équipement, utiliser les languettes de préhension pour retirer la fiche et le manchon de la prise de courant.

Manchon de fiche C20 : (facultatif) Utiliser les manchons en plastique C20 inclus pour retenir les fiches aux prises de courant. Fixer le manchon à la fiche en s'assurant que les languettes de préhension demeurent à l'extérieur de la fiche et qu'il repose solidement en place. Pour débrancher correctement l'équipement, utiliser les languettes de préhension pour retirer la fiche et le manchon de la prise de courant.

Garantie

GARANTIE LIMITÉE DE 2 ANS

Le vendeur garantit que ce produit, s'il est utilisé selon toutes les directives applicables, est exempt de défauts d'origine de matériel et de main-d'oeuvre pour une période de 2 ans à partir de la date initiale d'achat. Si le produit s'avère défectueux en matériel ou en main-d'oeuvre durant cette période, le vendeur réparera ou remplacera le produit à sa discrétion. Vous pouvez obtenir un service selon cette garantie seulement en livrant ou en expédiant le produit (avec les frais d'expédition et de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paiera les frais d'expédition de retour. Visitez www.triplite.com/support avant de retourner de l'équipement pour réparation.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'ACCIDENTS, DEMAUVAIS USAGE, D'ABUS OU DE NÉGLIGENCE. LE VENDEUR N'OFFRE AUCUNE GARANTIE EXPLICITE AUTRE QUE LA GARANTIE EXPRESSÉMENT SIGNIFIÉE À LA PRÉSENTE. EXCEPTÉ SELON LES LIMITES DE LA LOI APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU DE CONFORMITÉ À UN BESOIN PARTICULIER, SONT LIMITÉES EN DURÉE À LA PÉRIODE DE GARANTIE ÉNONCÉE CI DESSUS ET CETTE GARANTIE EXCLUE EXPLICITEMENT TOURS LES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS. Certaines juridictions ne permettent pas la limitation de la durée d'une garantie implicite et certaines juridictions ne permettent pas la limitation ou l'exclusion de dommages accessoires ou consécutifs, en conséquence, les limitations et les exclusions ci dessus pourraient ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques et vous pourriez avoir d'autres droits selon les juridictions.

MISE EN GARDE : L'utilisateur devra prendre soin de déterminer avant de l'utiliser si cet appareil convient, est adéquat et sûr pour l'usage prévu. Puisque les applications individuelles sont sujettes à de grandes variations, le fabricant ne fait aucune représentation ni n'offre de garantie quand à l'applicabilité et à la conformité de ces appareils pour une application particulière.

Numéros d'identification de conformité aux règlements

À des fins de certification et d'identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

L'information de conformité WEEE pour les clients de Tripp Lite et recycleurs (Union européenne)

Sous les directives et règlements de déchet d'équipements électrique et électronique (Waste Electrical and Electronic Equipment, WEEE), lorsque les clients achètent le matériel électrique et électronique neuf de Tripp Lite ils sont autorisés à :

• Envoyer le vieux matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)
• Renvoyer le matériel neuf pour recyclage quand ceci devient éventuellement un rebut

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.

TRIPP·LITE
