Тип продукта	Блок распределения питания (PDU) для монтажа в стойку с измерителем
Бренд	Tripp Lite
Модель	PDUMV16HV
Питание	Однофазное переменное напряжение, вилка IEC 309 16A, фиксированный кабель
Номинальное напряжение	200-240 В
Номинальный ток	16 А
Защита от перегрузки по току	20 А (согласно серийному номеру AGPD6674)
Выходы	16 розеток IEC-60320-C19 (в зависимости от модели)
Дисплей	Цифровой амперметр, показывающий общий ток
Монтаж	Монтаж в стойку 0U (кронштейны или кнопки), установка под стойку
В комплекте	Кронштейны, кнопки, переходники для вилок C14/C20, кронштейн PDUMVROTATEBRKT
Использование	Только внутри помещений, контролируемая среда
Обслуживание и чистка	Отключите перед чисткой; используйте сухую ткань; не вскрывайте
Безопасность	Установка квалифицированным специалистом; обязательное заземление; не модифицируйте
Запасные части и ремонт	Нет деталей, ремонтируемых пользователем; обращайтесь в Tripp Lite
Гарантия	2 года ограниченная (дефекты материалов и изготовления)
Соответствие	Сертификация согласно серийному номеру; WEEE (ЕС)
Размеры (прибл.)	Примерно 180 x 4,4 x 4,4 см (высота x ширина x глубина) для модели с 16 розетками
Вес (прибл.)	Примерно 2,5 кг

Часто задаваемые вопросы - PDUMV16HV Tripp Lite

Как установить PDU PDUMV16HV в стойку?

Закрепите прилагаемые монтажные кронштейны на блоке с помощью винтов, затем установите его в стойку с помощью крепежей. Вы также можете использовать монтажные кнопки для безинструментальной установки, вставив их в пазы стойки.

Какова максимальная нагрузка, которую может выдержать этот PDU?

Общая нагрузка не должна превышать 16 А (или значение, указанное на этикетке). Защита от перегрузки по току для этой модели составляет 20 А.

Защищает ли PDUMV16HV от скачков напряжения?

Нет, этот PDU не обеспечивает никакой защиты от скачков напряжения или помех в линии. Он только распределяет питание.

Можно ли подключить PDU к удлинителю или переходнику?

Нет, никогда не подключайте PDU к удлинителю или переходнику, который устраняет заземляющее соединение. Используйте заземленную настенную розетку.

Как интерпретировать показания амперметра?

Цифровой амперметр показывает общий ток в амперах, потребляемый всеми устройствами, подключенными к PDU.

Что делать, если амперметр показывает слишком высокое значение?

Немедленно отключите некоторые устройства, чтобы снизить нагрузку. Никогда не превышайте общий ток 16 А.

Могу ли я самостоятельно отремонтировать PDU в случае неисправности?

Нет, нет деталей, ремонтируемых пользователем. Не вскрывайте корпус. Обратитесь в Tripp Lite для гарантийного обслуживания.

Как чистить PDU?

Сначала отключите PDU, затем протрите его сухой тканью. Не используйте жидкости или абразивы.

Подходит ли этот PDU для использования на улице?

Нет, он предназначен только для использования в помещении, в контролируемой среде, вдали от влаги и экстремальных температур.

Каков гарантийный срок PDUMV16HV?

Tripp Lite предоставляет ограниченную гарантию на 2 года с даты покупки, покрывающую дефекты материалов и изготовления.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PDUMV16HV Tripp Lite

Руководство пользователя

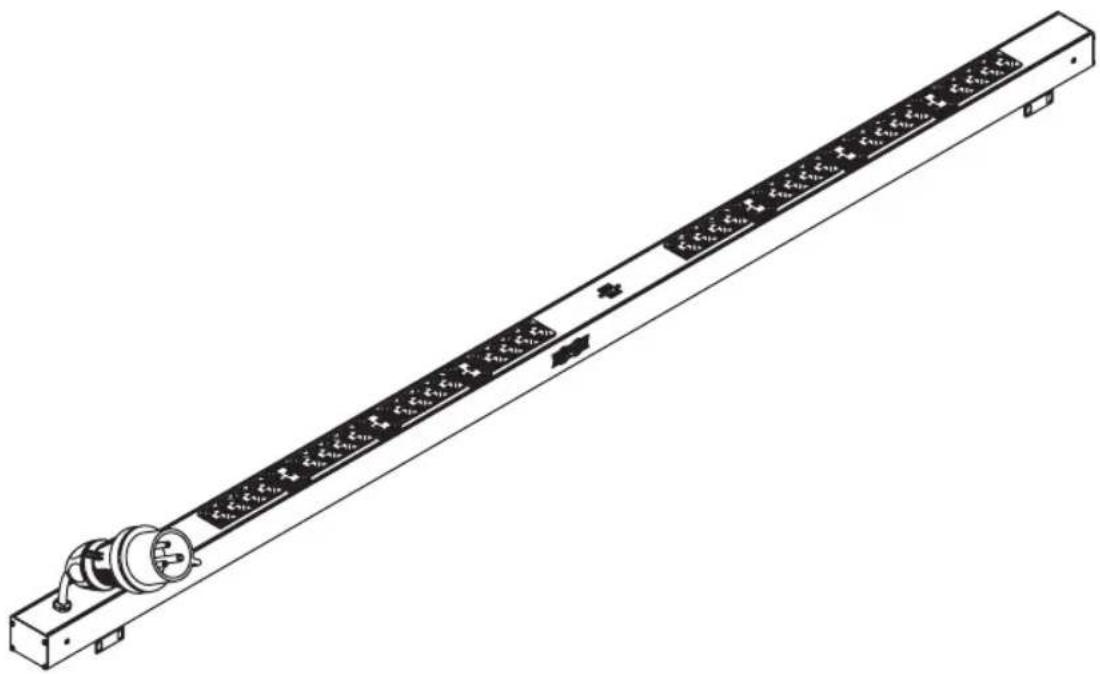

Стоечный PDU с измерителем

Модели: PDUV30HV, PDUMV30, PDUMV16HV, PDUMV20HV, PDUMV30HV

(Серийный номер: AGIB6672, AGPD6673, AGPD6674, AGPD6675)

Охраняется авторским правом © 2019 Tripp Lite. Перепечатка запрещается.

Важные указания по технике безопасности

СОХРАНИТЕ НАСТОЯЩИЕ УКАЗАНИЯ

В настоящем руководстве содержатся указания и предупреждения, которые необходимо соблюдать в процессе установки, эксплуатации и хранения данного изделия. Игнорирование этих указаний и предупреждений может привести к потере гарантии на изделие.

Важные предупреждения

• Блок распределения питания (PDU) удобно оснащен несколькими розетками, но НЕ обеспечивает защиту подключенного оборудования от выбросов напряжения и шумов в линии.
• Блок распределения питания (PDU) предназначен только для использования в закрытых помещениях с регулируемым микроклиматом вдали от источников повышенной влажности, экстремальных температур, электропроводных загрязнителей, пыли и прямого солнечного света.
• Установка блока распределения питания (PDU) должна производиться только квалифицированным техническим специалистом.
• Не устанавливайте блок распределения питания (PDU) на незакрепленной или неустойчивой поверхности.
• Установку следует производить в соответствии с местными электротехническими нормами и правилами. Обязательно используйте подходящие для устанавливаемой системы устройства защиты от перегрузок по току в соответствии с номиналами, указанными на разъемах/оборудовании следующее:

Модель Серийный номер Защиты от перегрузок
PDUV30HV AGIB6672 30 A
PDUMV30 AGPD6673 30 A
PDUMV16HV, PDUMV20HV AGPD6674 20 A
PDUMV30HV AGPD6675 30 A

• Подключите блок распределения питания (PDU) к розетке, соответствующей принятым в вашей стране строительным нормам и надлежащим образом защищенной от избыточных токов, коротких замыканий и замыканий на землю.
• Электрические розетки, через которые осуществляется электропитание оборудования, должны быть установлены в легкодоступном месте вблизи него.
• Не подключайте блок распределения питания (PDU) к незаземленной розетке, а также к удлинителям или переходникам, не имеющим заземления.
• Обязательно снабжайте любые модели, подключаемые неразъемным способом, легкодоступным локальным устройством защитного отключения.
• Ни в коем случае не производите монтаж электрооборудования во время грозы.
• Ток, потребляемый отдельными элементами оборудования, подключаемыми к блоку распределения питания (PDU), не должен превышать номинал соответствующих розеток блока распределения питания (PDU).
• Суммарная нагрузка, создаваемая потребителями, подключенными к блоку распределения питания (PDU), не должна превышать его максимально допустимую нагрузку.
• Не вносите изменений в конструкцию блока распределения питания (PDU), входных разъемов или кабелей питания.

Важные указания по технике безопасности

• Не высверливайте отверстий в корпусе блока распределения питания (PDU) и не пытайтесь вскрыть какую-либо его часть. Внутри него нет деталей, обслуживаемых пользователем.
• Не используйте блока распределения питания (PDU) в случае повреждения любой из его частей.
• Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Установка

Примечание. Пользователь должен установить пригодность оснастки и предполагаемых процедур до начала монтажа. Блок распределения питания (PDU) и входящая в его комплект оснастка предназначены для обычных типов шкафов и могут не подходить для всех целей применения.

1A Стоечная конфигурация 0U (монтажные кронштейны). Перед началом

установки определите местоположение шкафа, в который предполагается установка PDU. Прикрепите монтажные кронштейны к задней панели PDU (как показано на рисунке) при помощи винтов, поставляемых в комплекте. Для обеспечения надлежащего

позиционирования каждый из кронштейнов должен иметь по четыре резьбовых отверстия; убедитесь в том, что для крепления каждого кронштейна к PDU используется одна и та же пара отверстий. После прикрепления кронштейнов разместите PDU в шкафу и зафиксируйте его путем установки четырех не входящих в комплект поставки крепежных деталей через кронштейны в шкаф.

1B Стоечная конфигурация 0U (монтажные защелки). Прикрепите поставляемые

в комплекте монтажные защелки к PDU. Разместите PDU внутри шкафа желаемым образом, совместите защелки с установочными прорезями в стойке и вдвиньте PDU в его штатное положение.

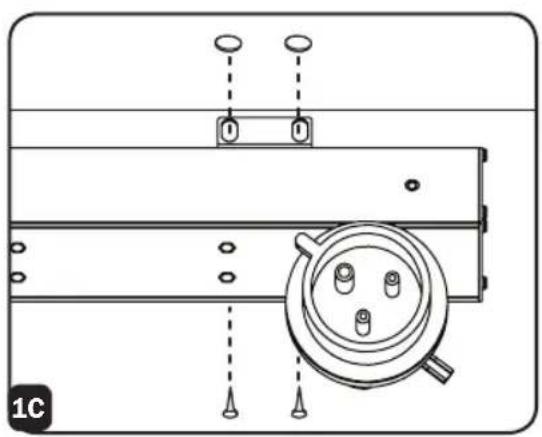

1C Размещение под прилавком. PDU может быть установлен под прилавком с использованием монтажных кронштейнов, поставляемых в комплекте с ним.

Прикрепите монтажные кронштейны к задней панели PDU как показано в ШАГЕ 1А.

Розетки: в штатном режиме работы розетки распределяют мощность переменного тока между подключенными к ним элементами оборудования.

IEC-60320-C19

Входной разъем: шнур жестко прикреплен к PDU и оснащен разъемом типа IEC 309 на 16 А.

Амперметр: суммарный электрический ток, потребляемый PDU, высвечивается на индикаторе цифрового измерителя в амперах..

Вспомогательное монтажное приспособление

PDUMVROTATEBRKT: эти V-образные кронштейны следует использовать для установки PDU таким образом, чтобы его розетки были обращены к задней стороне шкафа.

Монтажные кронштейны: используйте эти кронштейны для монтажа PDU.

Монтажные защелки: устанавливаются на задней стороне PDU заводом-изготовителем и используются для его монтажа без помощи инструментов. Примечание. Для монтажа в шкафы различного типа в комплекте поставляются четыре дополнительные монтажные защелки.

Муфта разъема С14: (опция) зафиксируйте разъемы в розетках при помощи входящих в комплект пластмассовых муфт под разъемы С14. Прикрепите муфту к разъему, убедившись в том, что ее язычки остаются за пределами разъема и плотно прилегают к нему. Для правильного отсоединения оборудования следует вынимать разъем с муфтой из розетки, держась за язычки.

Муфта разъема C20: (опция) зафиксируйте разъемы в розетках при помощи входящих в комплект пластмассовых муфт под разъемы C20. Прикрепите муфту к разъему, убедившись в том, что ее язычки остаются за пределами разъема и плотно прилегают к нему. Для правильного отсоединения оборудования следует вынимать разъем с муфтой из розетки, держась за язычки.

Гарантийные обязательства

Условия 2-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 2 лет с момента первой покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Идентификационные номера, свидетельствующие о соответствии нормативным требованиям

С целью идентификации, а также сертификации соответствия нормативным требованиям, приобретенному Вами изделию компании Tripp Lite присвоен уникальный серийный номер. Серийный номер, вместе со всей необходимой информацией и маркировками об одобрении, указан на ярлыке изготовителя, прикрепленном к изделию. При запросе информации о соответствии нормативным требованиям всегда сообщайте серийный номер изделия. Не следует путать серийный номер с маркой или номером модели изделия.

Информация для клиентов компании Tripp Lite о соблюдении требований директивы ЕС об отходах электрического и электронного оборудования (WEEE)

Согласно директиве ЕС об отходах электрического и электронного оборудования (WEEE) и применимым нормам в случаях, когда покупатели приобретают новое электрическое и электронное оборудование компании Tripp Lite, они имеют право на следующее:

- Отправку старого оборудования, которое является эквивалентным по количеству и идентичным полученному новому оборудованию, на утилизацию (это условие может отличаться в зависимости от страны)

- Отправку нового оборудования обратно на утилизацию, когда оно в конечном итоге становится изношенным

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.
