BEDIENUNGSANLEITUNG PDUMV16HV Tripp Lite

PDU mit passendem Rahmen

Modelle: PDUV30HV, PDUMV30, PDUMV16HV, PDUMV20HV, PDUMV30HV

(Seriennummer: AGIB6672, AGPD6673, AGPD6674, AGPD6675)

Copyright © 2019 Tripp Lite. Alle Rechte vorbehalten.

Wichtige Sicherheitshinweise

BITTE BEWAHREN SIE DIESE ANLEITUNG AUF

Die vorliegende Betriebsanleitung enthält Anweisungen und Warnhinweise, die bei Installation, Betrieb und Lagerung des hierin beschriebenen Produkts befolgt werden sollten. Die Nichteinhaltung der Anweisungen und Warnungen führt zum Erlöschen der Garantie.

Wichtige Sicherheitswarnungen

• Die PDU bietet den Komfort mehrerer Ausgänge, bietet jedoch KEINEN Schutz vor Überspannung oder Leitungsgeräuschen für angeschlossene Geräte.
• Die PDU wurde ausschließlich für den Betrieb in Innenräumen konzipiert. Sie darf nur in einer kontrollierten Umgebung verwendet werden und muss vor übermäßiger Feuchtigkeit, extremen Temperaturen, leitfähigen Schmutzstoffen, Staub sowie direkter Sonneneinstrahlung geschützt werden.
  • Die PDU darf nur von einem qualifizierten Techniker installiert werden.
• Versuchen Sie nicht, die PDU auf einer unsicheren oder instabilen Oberfläche zu montieren.
• Installieren Sie die PDU gemäß den nationalen Elektrorichtlinien. Vergewissern Sie sich, dass Sie für die Installation einen geeigneten Überstromschutz gemäß der Stecker-/Geräteleistung verwenden, wie hier angegeben:

Modell Seriennummer Überstromschutz
PDUV30HV AGIB6672 30A
PDUMV30 AGPD6673 30A
PDUMV16HV, PDUMV20HV AGPD6674 20A
PDUMV30HV AGPD6675 30A

• Ein zusätzlicher Kurzschlussschutz und Überspannungsschutz wird durch die Gebäudeinstallation bereitgestellt.
• Die Netzsteckdosen, die das Gerät mit Energie versorgen, sollten in der Nähe des Geräts installiert werden und einfach zugänglich sein.
• Schließen Sie die PDU nicht an eine ungeerdete Steckdose oder an Verlängerungskabel oder Adapter an, durch die der Masseanschluss unterbrochen wird.
• Der Stecker am Netzkabel dient als Trennvorrichtung. Stellen Sie sicher, dass die Steckdose in der Nähe der Ausstattung installiert und leicht zugänglich ist.
• Versuchen Sie niemals, elektrische Geräte während eines Gewitters anzuschließen.
• Einzelgeräte, die an die PDU angeschlossen sind, sollten nicht mehr Strom ziehen als den Nennwert der jeweiligen PDU-Steckdose.
• Die an die PDU angeschlossene Gesamtladung darf die maximale Strombelastbarkeit der PDU nicht überschreiten.
• Versuchen Sie nicht, die PDU, die Eingangsstecker oder die Stromkabel auszuwechseln.

Wichtige Sicherheitshinweise

• Bohren Sie das Gehäuse der PDU nicht an und versuchen Sie nicht, es zu öffnen. Die PDU enthält keine Teile, die vom Benutzer gewartet werden können.
• Versuchen Sie nicht, die PDU zu verwenden, wenn ein Teil davon beschädigt ist.
• Benutzung von dieser Ausrüstung in lebenserhaltenden Anwendungen, in denen eine Betriebsstörung von dieser Ausrüstung aller Wahrscheinlichkeit nach den Ausfall der lebenserhaltenden Ausrüstung verursachen kann oder aber erheblich seine Sicherheit oder Effizienz beeinträchtigen kann, ist nicht ratsam.

Installation

Hinweis: Der Benutzer hat vor der Montage des Geräts sicherzustellen, dass die verwendete Hardware und die Verfahren dafür geeignet sind. Die PDU und das beiliegende Material wurden für den Einsatz in Kombination mit üblichen Rack-Arten und -Gehäusen konzipiert und eignen sich möglicherweise nicht für alle Anwendungsbereiche.

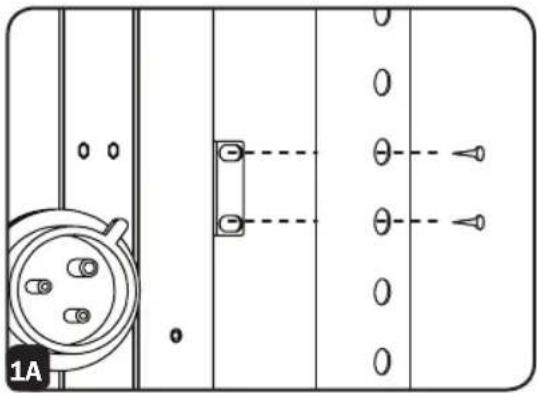

1A

0-HE-Rack-Installation

(Montagehalterungen). Bestimmen Sie vor der Installation die Rack-Position, in der die PDU installiert werden soll. Befestigen Sie die Montagehalterungen wie abgebildet mit den mitgelieferten Schrauben an der Rückseite der PDU. Um die geeignete Positionierung zu erleichtern, verfügen die Halterungen über jeweils vier Schraubenlöcher. Vergewissern Sie sich, dass die gleichen Löcher für die Befestigung jeder Halterung an der PDU verwendet werden. Positionieren Sie die PDU nach dem Anbringen der Halterungen im Rack und montieren Sie sie, indem Sie vier benutzerseitig bereitgestellte Schrauben in den Halterungen im Rack anbringen.

1B

0-HE-Rack-Installation

(Montageknöpfe). Bringen Sie die mitgelieferten Montageknöpfe an der PDU an. Positionieren Sie die PDU wie gewünscht im Rack-Gehäuse, richten Sie die Köpfe an den Rack-Montageschlitzen aus und schieben Sie die PDU in ihre Position.

1C

Untertischinstallation. Die PDU

kann mittels der mitgelieferten Montagehalterungen unter einer Theke bzw. einem Tisch installiert werden. Befestigen Sie die Montagehalterungen an der Rückseite der PDU, wie in SCHRITT 1A dargestellt. Befestigen Sie die PDU an der Unterseite des Tisches, indem Sie zwei benutzerseitig bereitgestellte Schrauben in jeder Halterung in der Theke anbringen.

Steckdosen: Während des normalen Betriebs verteilen die Steckdosen den Wechselstrom auf die angeschlossenen Geräte.

IEC-60320-C19

Eingangsstecker: Das Kabel ist fest mit der PDU verbunden und verfügt über einen IEC 309 16A-Stecker.

Amperemeter: Der von der PDU verbrauchte elektrische Gesamtstrom wird in Ampere auf dem Digitalzähler angezeigt.

PDUMVROTATEBRKT-Montagezubehör: Verwenden Sie diese V-förmigen Halterungen, um die PDU so zu montieren, dass die Ausgänge zur Rückseite des Racks zeigen.

Montagehalterungen: Verwenden Sie diese Halterungen als alternative Befestigungsmethode für die PDU.

Montageknöpfe: Sie sind auf der Rückseite der PDU vorinstalliert und dienen der werkzeuglosen Montage. Hinweis: Für alternative Rack-Ausführungen sind vier zusätzliche Montageknöpfe enthalten.

C14-Steckmuffe: (Optional) Verwenden Sie die mitgelieferten C14-Kunststoffmuffen, um die Stecker an den Steckerbuchsen zu sichern. Bringen Sie die Muffe am Stecker an und stellen Sie sicher, dass die Zuglaschen außerhalb des Steckers bleiben und die Passung sicher ist. Um das Gerät ordnungsgemäß vom Netz zu trennen, entfernen Sie Stecker und Muffe mithilfe der Zuglaschen aus der Steckdose.

C20-Steckmuffe: (Optional) Verwenden Sie die mitgelieferten C20-Kunststoffmuffen, um die Stecker an den Steckerbuchsen zu sichern. Bringen Sie die Muffe am Stecker an und stellen Sie sicher, dass die Zuglaschen außerhalb des Steckers bleiben und die Passung sicher ist. Um das Gerät ordnungsgemäß vom Netz zu trennen, entfernen Sie Stecker und Muffe mithilfe der Zuglaschen aus der Steckdose.

Garantie

2-JAHRES-GARANTIE

Der Verkäufer garantiert für einen Zeitraum von zwei Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen. Reparatur unter dieser Garantie wird nur geleistet, wenn das Produkt (mit Vorauszahlung aller Versand- oder Zustellgebühren) an folgende Adresse gesendet wird: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Der Verkäufer zahlt die Rücksendungsgebühren. Besuchen Sie www.tripplite.com/support, bevor Sie Ausstattung zur Reparatur zurücksenden.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Identifizierungsnummern für ordnungsrechtliche Compliance

Zum Zweck von Zertifizierungen und Identifizierung von gesetzlichen Bestimmungen wurde Ihrem Tripp Lite-Produkt eine eindeutige Seriennummer zugewiesen. Die Seriennummer ist auf dem Typenschild des Produkts zu sehen, zusammen mit allen erforderlichen Genehmigungskennzeichen und Informationen. Wenn Sie Compliance-Informationen für dieses Produkt anfordern, geben Sie immer diese Seriennummer an. Die Seriennummer sollte nicht mit dem Markennamen oder der Modellnummer des Produkts verwechselt werden.

WEEE-Compliance-Informationen for Tripp Lite-Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.
