LP200 - Platine_disque IBIZA SOUND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle à entraînement par courroie
Vitesses de lecture	33 1/3 et 45 tours/minute
Moteur	DC (courant continu)
Alimentation	115/230 V, 60/50 Hz (sélection manuelle)
Dimensions (L × l × H)	418 × 355 × 110 mm
Poids	Environ 5 kg
Sorties audio	Prise RCA (L/R) avec sélecteur phono/ligne
Interface USB	USB 1.1 compatible PC et Mac
Préamplificateur phono intégré	Oui
Levier de bras et contrepoids	Oui, réglable
Capot anti-poussière	Oui
Entrée AUX	Oui (pour lecteur MP3)
Accessoires fournis	Feutrine, courroie, câble USB, câble RCA
Logiciel inclus	Audacity (téléchargement gratuit)
Consignes de sécurité	Lire les instructions, éviter l'eau, nettoyer avec chiffon humide, débrancher en cas d'orage, réparation par technicien qualifié
Entretien	Nettoyer la cellule et le disque, vérifier le contrepoids, ajuster la vitesse via vis de réglage
Réparabilité	Confier à un technicien qualifié ; pièces détachées disponibles via le fabricant
Recyclage	Ne pas jeter avec les ordures ménagères ; recycler dans un centre approprié

FOIRE AUX QUESTIONS - LP200 IBIZA SOUND

Comment brancher la platine à un ordinateur ?

Connectez le cordon USB à l'ordinateur, installez le logiciel Audacity, puis ouvrez Audacity et sélectionnez la source USB Audio Codec dans les préférences.

Pourquoi y a-t-il des craquements dans le son ?

Vérifiez que la platine est branchée sur une entrée haut niveau (CD, AUX, TAPE) et non sur l'entrée phono. Nettoyez la cellule et le disque, ajustez le contrepoids et le niveau anti-dérapage.

Comment régler la vitesse de lecture ?

Utilisez les touches 33 et 45 pour sélectionner la vitesse. Si besoin, ajustez finement avec les vis de réglage situées sous la platine.

Comment remplacer la courroie ?

Retournez la platine, retirez le plateau, placez la nouvelle courroie autour de l'axe du moteur et du cercle intérieur du plateau. Assurez-vous qu'elle n'est pas tordue puis remettez le plateau.

Puis-je enregistrer directement sur une clé USB ?

Non, la platine ne permet pas l'enregistrement direct. Utilisez la connexion USB vers un ordinateur et enregistrez avec le logiciel Audacity.

Comment changer la tête de lecture ?

Dévissez l'écrou de fixation, retirez l'ancienne tête. Branchez les fils : blanc/bleu pour le canal gauche, rouge/vert pour le droit. Insérez la nouvelle tête et serrez l'écrou.

Le son est en mono au lieu de stéréo, que faire ?

Vérifiez les paramètres audio de votre ordinateur : dans la configuration de la source d'enregistrement, sélectionnez stéréo et non 'mono' ou 'microphone'.

Que faire si la platine ne démarre pas ?

Vérifiez l'alimentation secteur, le câble d'alimentation, et que la courroie est correctement installée. Si le problème persiste, contactez un technicien qualifié.

Comment entretenir la platine ?

Nettoyez avec un chiffon humide et doux. Gardez le capot fermé lorsque vous ne l'utilisez pas. Nettoyez régulièrement la cellule et le disque avec une brosse adaptée.

La platine est-elle compatible avec Mac ?

Oui, elle est compatible avec Mac OS X via l'interface USB 1.1. Utilisez le logiciel Audacity pour enregistrer et éditer vos fichiers audio.

MODE D'EMPLOI LP200 IBIZA SOUND

Platine-disque USB à entrainement par courroie

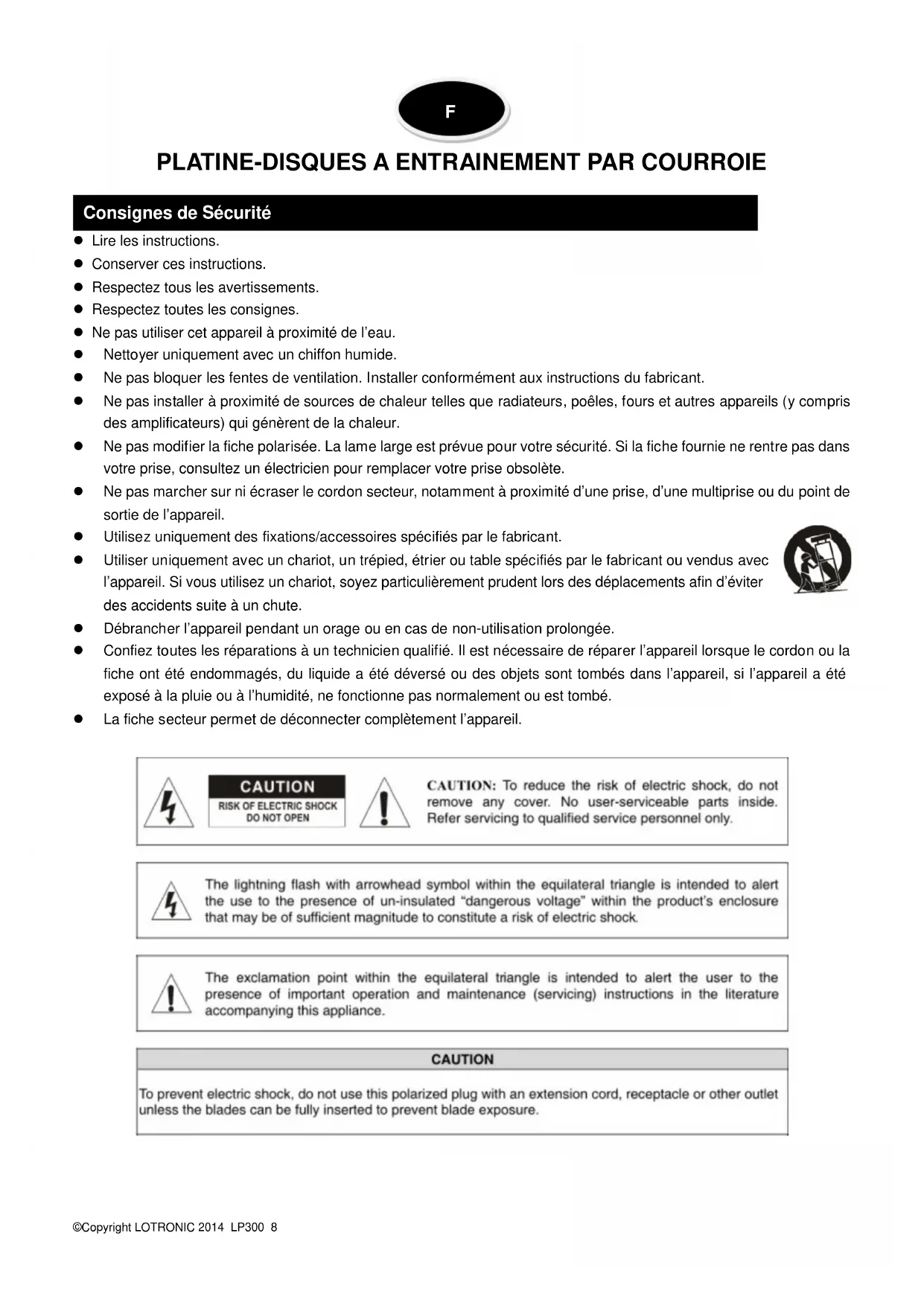

Consignes de Sécurité

• Lire les instructions.
• Conserverces instructions.
• Respectez tous les averissements.
  Respectez toutes les consignes.
• Ne pas utiliser cet apparéil à proximité de l'eau.
  Nettoyer uniquement avec un chiffon humide.
• Ne pas bloquer les fentes de ventilation. Installer conformément aux instructions du fabricant.
• Ne pas installer à proximé de sources de chaleur telles que radiateurs, poées, jours et autres apparèils (y compris des amplificateurs) qui générent de la chaleur.
• Ne pas modifier la fiche polarisée. La lame large est prévue pour votre sécurité. Si la fiche fournie ne rentre pas dans votre prise, consultez un électricien pour remplaçer votre prise obsoilte.
• Ne pas marcher sur ni écraser le cordon secteur, notamment à proximé d'une prise, d'une multiprise ou du point de sortie de l'appareil.
  Utilisez uniquement des fixations/accessoires specifiés par le fabricant.
  Utiliser uniquement avec un chariot, un trupied, etrier ou table specifiés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, soyez particulièrement prudent lors des déplacements afin d'éviter des accidents suite à un chute.
• Debrancher l'appareil pendant un orage ou en cas de non-utilisation prolongée.
• Confiez toutes les réparations à un technicien qualifié. Il est nécessaire de réparer l'appareil lorsque le cordon ou la fiche ont été endommages, du liquide a été deversé ou des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, ne fonctionne pas normalement ou est tombé.
  La fiche secteur permet de déconnecter complètement l'appareil.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

1- Touches de Demarrage/Arrêt et soulèvement du bras de lecture

Appuyez sur la touche pour démarrer ou arrêté la platine.

2-Platine

La platine est équipée d'une feutrine qui facilité la manipulation du disque pour le scratch.

3- Touche de selection de vitesse 33 rpm

4- Touche de selection de vitesse 45 rpm

Appuyez sur la touche "45" pour sélectionner la vitesse de 45 tours

5-Tete de lecture

Installes la tete de lecture. Reportez-vous aux instructions du fabricant de la tete de lecture. Pendant l'installation, fixez le capot de protection pour protégger la pointe contre des dommages.

Fixez les fils de la manière suivante:

Blanc (L + ) Canal gauche ^+

Bleu (L-) Canal gauche -

Rouge (^+)

Canal droit +

Vert (R-) Canal droit -

6-Vis de fixation de la tete de lecture

Fixez la tete de lecture en l'inserant dans la partie avant du bras de lecture et tournez l'écrou de fixation vers la droite.

7- Bras de lecture

Le bras de lecture est entiement manuel Pour commencer la lecture, placez doucement le diamant sur le disque ou bien utilisez le levier du bras de lecture (voir 9).

8- Support du bras de lecture avec verrou

Cet écrou en aluminium sert à fixer la tête de lecture sur le bras de lecture.

9- Levier du bras de lecture

Contrôle le mouvement vertical du bras de lecture.

10- Contrepoids

Il règle la bonne pression de la cellule sur le disque. Le contrepoids est installé d'usine sur le bras de lecture. S'il a besoin d'un ajustement, tournez-le légèrement jusqu'à ce que le bras soit parfaitement équilibré.

11- Sortie G & D

Il s'agit de la sortie analogique standard (RCA) qui se branche sur une entrée phono ou ligne d'une table de mixage DJ, en fonction du réglage du sélecteur phono/ligne.

12-Fiche USB

Le cordon USB ne doit pas dépasser une longueur de 3m

13-AUX TO PC

Entree audio pour un lecteur MP3, iPod etc. vers un PC

14-Masse

Contact de mise à la masse pour la platine. Utilisez toujours ce contact lorsque vous travailliez avec des platines-disques (vous table de mixage doit composer un fil de masse).

15-Cordon d'alimentation

Branchement sur le secteur APRES avoir effectué tous les branchements audio.

16- Capot

Le capot permet de protégier la platine contre la poussière. Gardez le capot fermé lorsque la platine n'est pas utilisée.
Pendant son utilisation, vous peuvent l'enlever complètement.

17-Vis de réglage

La platine a ete parfaitement calibree en usine. Ces vis de reglage permectent d'ajuster la vtesse si besoin est.

ATTENTION : Une mauvaise installation du plateau entraine des pertes de performance, de l'instabilité et risque d'endommager définitivement le moteur.

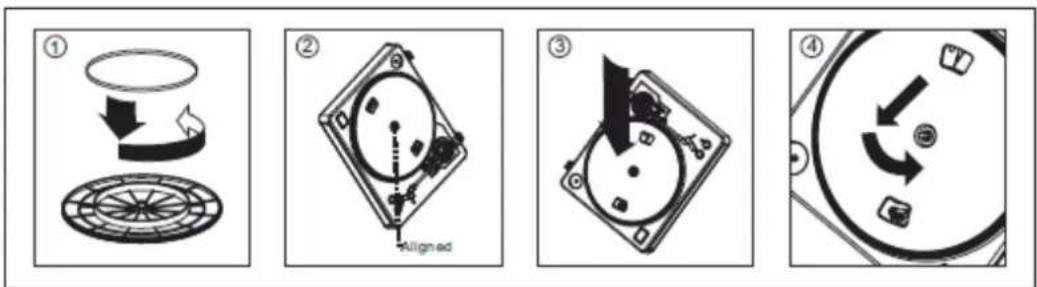

1. La couroie en caoutchouc a ete pre-installee sur le plateau. Toutefois, returnez la platine et verifiez que la couroie est bien attachée et non tordue. Si la couroie s'est detached pendant le transport, place-la atour du cercle interieur du plateau comme indiquedans I'image no. 1 ci-dessus.
2. Placez le plateau sur l'axe central et appuyez fermement dessus. Tournez-le jusqu'à ce que l'axe du moteur soit visible à travers un des deux trous sur le plateau.
3. Passez vos doigs dans le trou et passez doucement la courroie par-dessus l'axe du moteur. Veillez à ne pasvriller la courroie pendant cette manipulation. Faites tourner le plateau pour vérifier qu'il tourne uniformément. Si la courroie est bien en place, vous doivent sentir une légere résistance qui freine le plateau après avoir tourné librement.

\section*{Caracteristiques techniques}

Moteur:

Moteur DC

Entrainement: Courroie

Temps de démarrage & de freinage: Moins de 1sec

Réglage de vitesse: 33

1/3, 45 ppm

Interface d'ordinateur :

Compatible USB 1.1, Windows XP SP3, VISTA, Windows 7 ou MACOS X

Alimentation:

AC 115/230V, 60/50Hz, Sélection faite par l'utilisateur

Dimensions:

418× 355× 110mm

Audacity est un logiciel libre sous licence GNU General Public License (GPL).

Note: Installéz le logiciel avant de commencer!

Configuration de votre PC pour Audacity

1. Branchez une source d'entrée sur l'appareil.
2. Connectez le cordon USB sur votre ordinateur
3. Installes le logiciel d'enregistrement Audacity
4. Ouvrez le programme Audacity

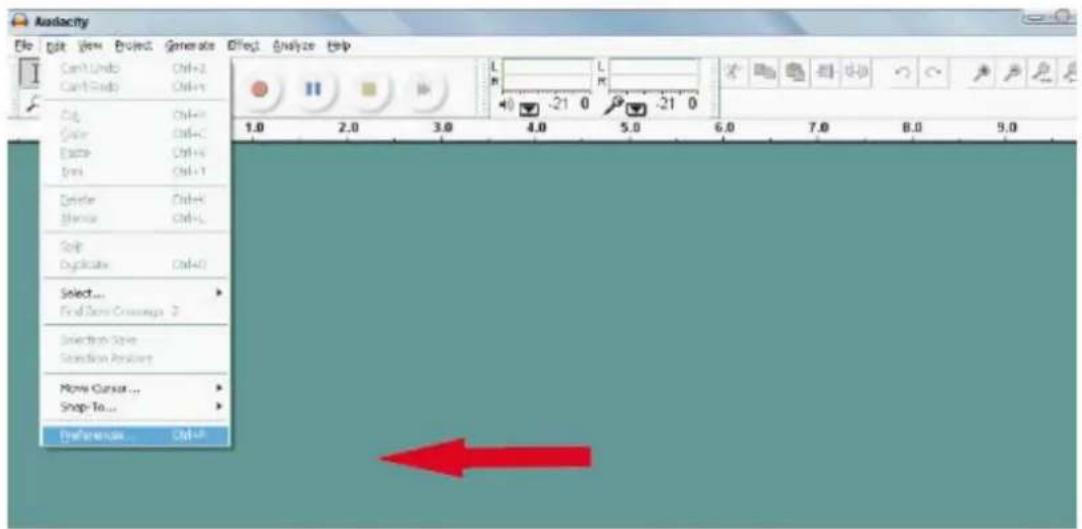

5. Selectionnez Preference dans l'onglet Edit dans le menu d'Audacity

Logiciel Audacity

Enregistrement d'un album avec Audacity

1. Sauvegarder un projet

Audacity écrit tous les enregistements dans un réseau appelé projetname_data, qui se trouve là où vous avez enregistré le fjichier de projet.

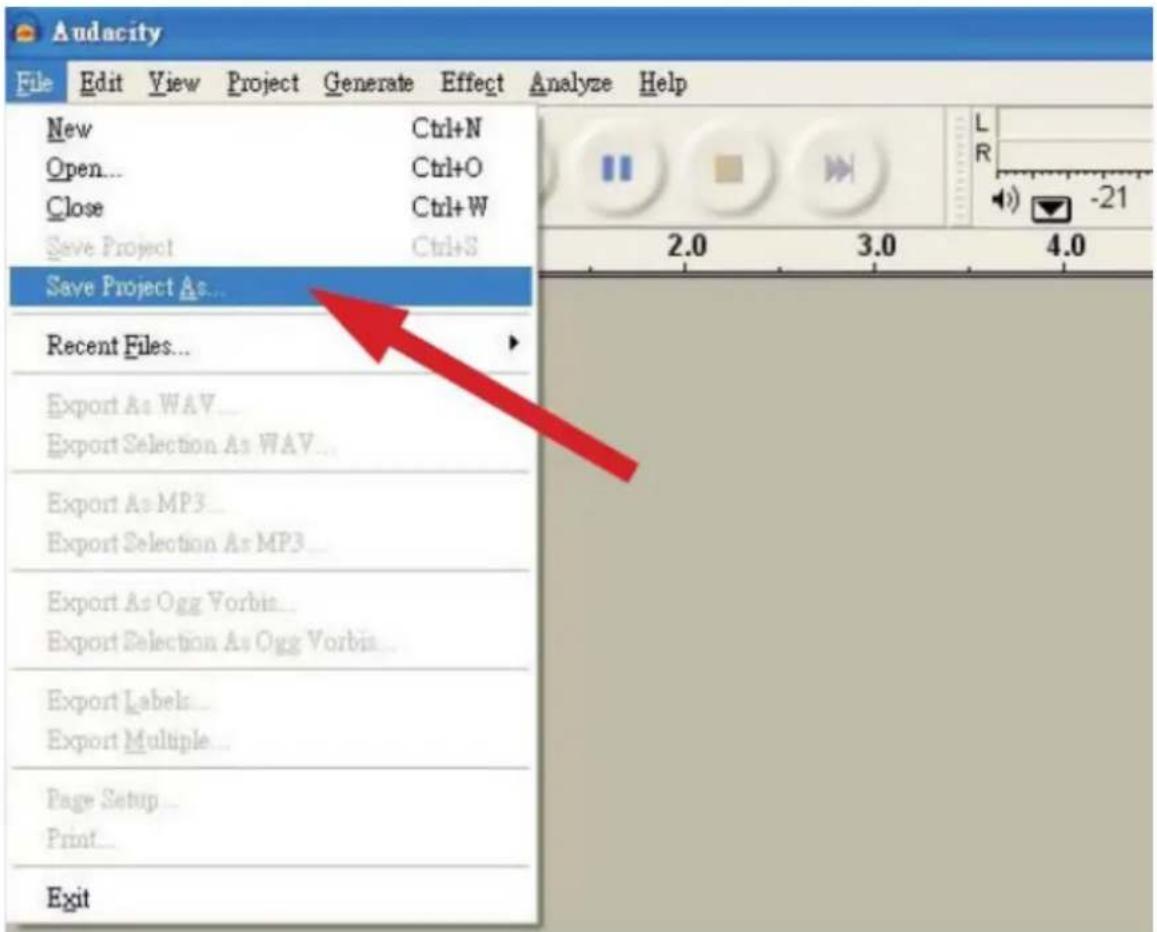

- Ainsi, Sélectionnez Save project as dans l'onglet 'File' et désissez un emplacement et un nom de fichier pour votre projet.

Lorsque you demarrez Audacity pour la première fois, seule l'option "Save As..." (Enregistrer sous...) est disponible.

2. Enregistrement

• Reglez votre platine USB pour passer la chanson ou l'album que vous pouze enregistrer.

Cliquez sur le bouton rouge d'enregistrement pour commencer l'enregistrement.

• Abaissez le bras de lecture de la platine USB sur l'album et le titre que vous pouze enregistrer

Cliquez sur la touche bleue Pause pour suspendre l'enregistrement. Appuyez a nouveau pour le cas de triandre.

Cliquez sur la touche jaune d'arrêt.

C'est tout. Vous pouvez maintainant vous amuser avec votre enregistrement et explorer les capacités d'édition du logiciel Audacity.

Rappelez-vous que vous pouvez utiliser la fonction Undo (annuler) presque sans limites tant que le projet est ouvert.

Note: Il n'est pas possible de graver directement un CD à partir de l'application Audacity. Vous doivent utiliser d'autres applications de gravure de CD.

FAQ:

Logiciel:

F: Je ne peux pas écouter le disque pendant l'enregistrement

A: Activez "software playthrough" dans Audacity comme indiqué ci-dessus.

Vérifiez la source (USB Audio Codec) comme indiqué ci-dessus

Vérifiez les réglages de volume de votre ordinateur

F: Je ne peux pas enregistrer des chansons au format MP3

A: Téchéchargez LAME MP3-Codec d'internet

F: Je n'arrive pas à enregistrer

A: Il faut d'abord brancher le lecteur sur l'ordinateur et ensuite demarrer Audacity.

F: Je ne peux enregistrer qu'en MONO

A: Ceci se produit surtout avec VISTA. Sélectionnez dans Windows la configuration de la source d'enregistrement comme "stériso" et non pas "mono" ou "microphone"

Lecteur:

F: Le son compte des craquements

A: Vérifiez que le lecteur est branché sur une entrée haut niveau de votre amplificateur. Des entrées haut niveau sont : CD, AUX, TAPE. L'entrée PHONE ne convient pas. Le lecteur possède un préamplificateur intégré.

Nettoyez la cellule et le disque

Vérifiez le réglage du contrepoids

Vérifiez le niveau anti-dérapage

F: L'enregistrement direct n'est pas possible

A: La clé USB/la carte est protégée contre l'écriture

Vérifiez qu'il s'agit du bon système de fichier (FAT16)

F: Les titres enregistrés directementprésentent des defaults

A: Verifiez le bon niveau d'enregistrement

NOTE IMPORTANTE : Les produits ELECTriques ne doivent pas etre mis au rebut avec les ordures menagères. Veuillez les faire recycler la où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.
