BEDIENUNGSANLEITUNG LP200 IBIZA SOUND

USB Plattenspieler mit Riemenantrieb

BEDIENUNGSCANLEITUNG

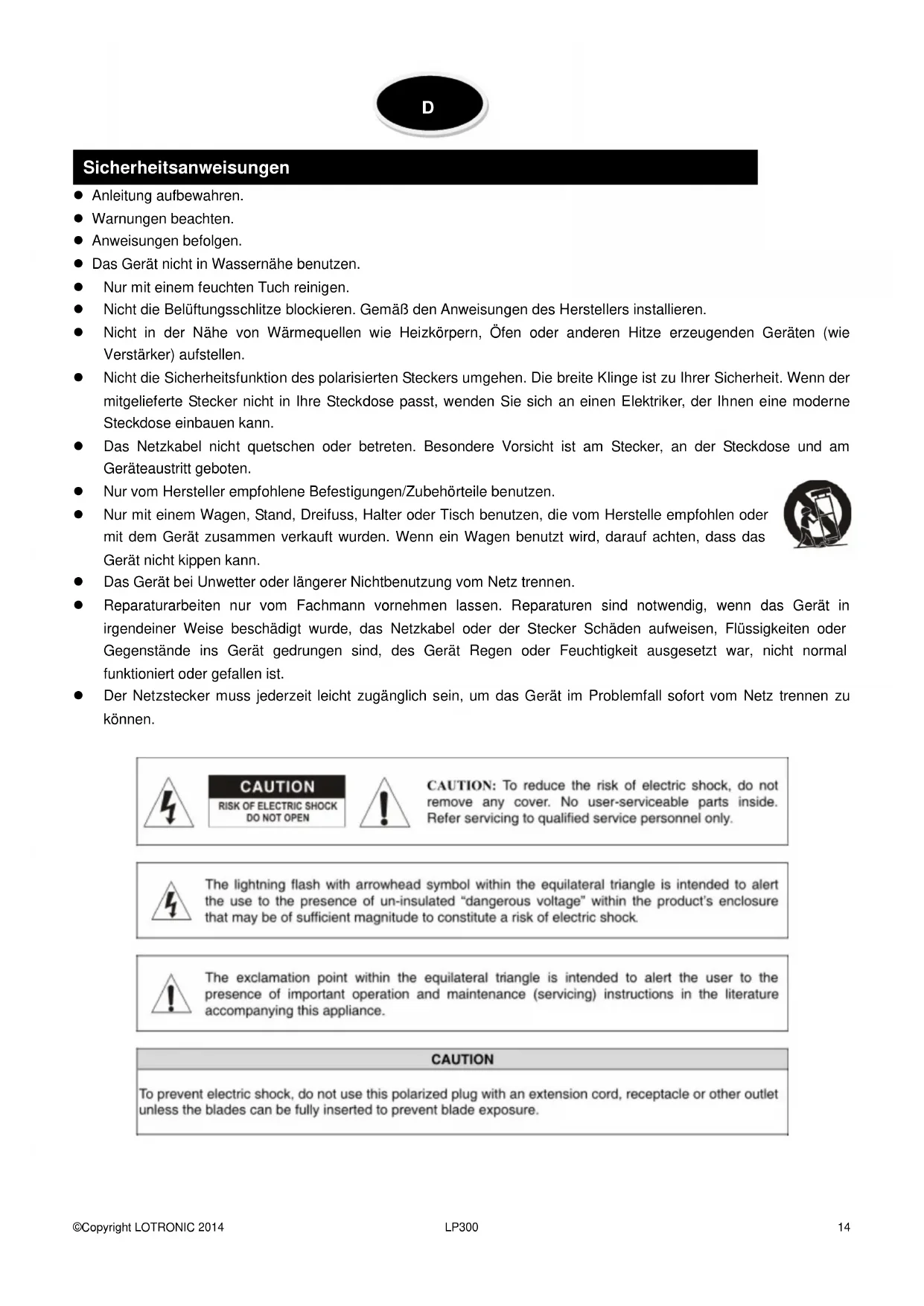

Sicherheitsanweisungen

Anleitung aufbewahren.
- Warnungen beachten.
Anweisungen befolgen.
Das Gerat nicht in Wassernähe benutzen.
Nur mit einem feuchten Tuch reinigen.
- Nicht die Beluftungsschlitze blockieren. Gemäß den Anweisungen des Herstellers installieren.
- Nicht in der Höhe von Wärmequellen wie Heizkörpern, Öfen oder anderen Hitze erzeugenden Geräten (wie Verständner) aufstellen.
- Nicht die Sicherheitsfunktion des polarisierten Steckers umgehen. Die breite Klinge ist zu ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passt, wenden Sie sich an einen Elektriker, der Ihnen eine moderne Steckdose einbauen kann.
Das Netzkabel nicht quetschen oder betreten. Besondere Vorsicht ist am Stecker, an der Steckdose und am Geräteustritt geboten.
- Nur vom Hersteller empfohlene Befestigungen/Zubehörteile benutzen.
- Nur mit einem Wagen, Stand, Dreifuss, Halter oder Tisch benutzen, die vom Herstelle empfohlen oder mit dem Gerät zusammen verkauft wurden. Wenn ein Wagen benutzt wird, darauf achten, dass das Gerät nicht kippen kann.
Das Gerat bei Unwetter oder längerer Nichtbenutzung vom Netz trennen.
- Reparaturarbeiten nur vom Fachmann vornehmen setzen. Reparaturen sind notwendig, wenn das Gerät in irgendener Weise beschädigt wurde, das Netzkabel oder der Stecker Schäden aufweisen, Flüssigkeiten oder Gegenstände ins Gerät gedrungen sind, des Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal Funktioniert oder gefallen ist.
- Der Netzstecker muss jederzeit keinlich zuganglich sein, um das Gerät im Problemfall einzeln vom Netz trennen zu können.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Startet und stoppt den Plattenteller.

2- Plattenteller

Der Plattenteller besitz eine Rutschmatte, die das Scratchen erreichtert.

3- 33 rpm Geschwindigkeitswahlschalter

Zur Einstellung der gewünschten Geschwindigkeit.

Die "33" Taste drücken, um 33 Umdrehungen zu wahlen.

4- 45 rpm Geschwindigkeitswahlschalter

Die "45" Taste drücken, um 45 Umdrehungen zu wahlen.

5-Tonabnehmer

Den Tonkopf hier montieren. Bei der Montage die Anleitung des Herstellers beachten. Wahrend der Montage die Nadel schützen.

Wie folgt verkabeln:

Weiβ (L+)

Linker Kanal +

Blau (L-)

Linker Kanal -

Rot (R^+)

Rechter Kanal +

Grun (R-) Rechter Kanal -

6-Tonabnehmerfeststellring

Den Tonabnehmer befestigen, indem Sieihn auf das vordere Ende des Tonarms schiben und dann den Feststellring nach rechts drehen.

7-Tonarm

Vollständig manueller Tonarm. Zum Abspielen vorsichtig den Tonarm auf die Platte legen ODER den Hebel benutzen (s. 9).

8- Tonarmstütze mit Verriegelung

Blockiert den Tonarm, so dass er nicht wegrutschen kann.

9-Tonarmhebel

Steuert die Auf- und Abwärtsbewegung des Tonarms.

10-Gegengewicht

Erzeugt den richtigen Druck des Tonkopfes auf der Platte. Schieben Sie das Gegengewicht auf das hintere Ende des Tonarms. Leicht drehen, um es auf den Tonarm zu schrauben. Den Tonarm mit dem Gegengewicht genau in die Wasserwaage bringen. Normalerweise ist der Tonarm bereits ab Werk richtig kalibriert.

11-L & R Ausgang

Es handelt sich hierbei um einen analogen Standardausgang (Cinch), der entweder an den Phono oder Line Eingang eines DJ Mischpults angeschlossen wird, je nachdem wie der Phono/Line Wahlschalter eingestellt ist.

12-USB Buchse

Die Länge des USB Kabels ist auf 3m begrenzt.

13-AUX TO PC

Audio Eingang für den Anschluss eines MP3 Spieler, iPods, usw. zu einem PC

14-Masse

Massekontakt zum Anschluss eines Plattenspielers. Alle Plattenspieler mit Masseleiter mousse hier geerdet werden.

15-Netzkabel

Das mitgelieferte Netzkabel an eine Wandsteckdose anschließen NACHDEM alle Audioanschlüsse vorgenommen

wordensind.

16-Schutzhaube

Bei Nichtgebrauch immer die Haube schlieben, um Staub zu vermeiden. Die Haube kann während des Betriebs auch gaz abgenommen werden..

17-Stellschrauben

Das Gerät wird ab Werk bereits kalibriert. Falls eine neue Einstellung nötig ist, können Sie die Geschwindigkeit mit diesen Stellschrauben einstellen.

Achtung: Unsachgemäß Einbau des Plattentellers kann zu schlechter Leistung des Plattenspielers, Unstätigkeit und Motorschaden führen.

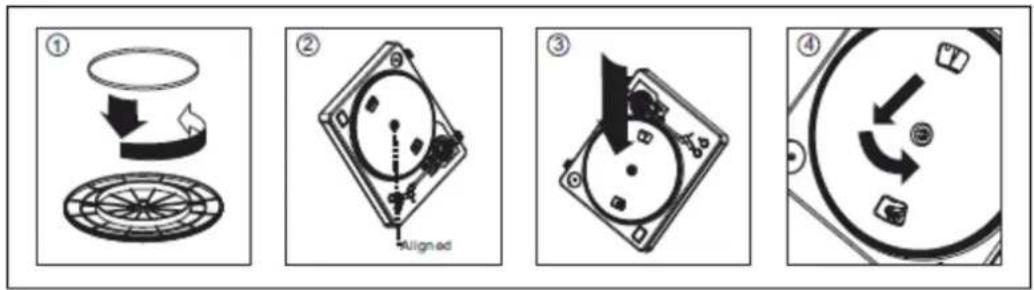

1. Der Antriebsriemen ist bereits im Plattenteller installiert.itte drehen Sie den Plattenteller um, um sich zu vergewissern, dass er sich beim Transport nicht gelost hat und nicht verdrecht ist. Fall sich der Riemen während des Transports gelost hat, legen Sieihn um den inneren Kreis auf dem Boden des Plattentellers; wie in Abb. 1 oben angegeben ist.
2. Setzen Sie den Plattenteller auf die mittlere Achse und drücken Sie ihn fest herunter. Drehen Sie den Plattenteller, bis die Messingmotorache durch eines der beiden Locher sightbar ist.
3. Stecken Sie die Finger durch das Loch, um den Riemen zu fassen und hij vorsichtig um die Motorache zu führen. Achten Sie daraufuf, den Riemen nicht zu drehen. Prufen Sie, ob sich der Plattenteller gleichmäßig dreht. Wenn der Riemen richtig eingesetzt ist, muesse ein leichter Widerstand spürbar sein, der den Plattenteller zu stehen bringt.

Technische Daten

Motor: Gleichstrommotor

Antriebsart: Riemen

Start- & Bremszeit: Weniger als 1 Sek.

Geschwindigkeitseinstellung: 33 1/3, 45 U/Min

Computer Schnittstelle; USB 1.1, Windows XP SP3, VISTA, Windows 7 und/oder MACOS X

Versorgungsspannung: AC 115/230V, 60/50Hz, Von Benutzer einstellbar

Einzelspannung: AC 230V, 50Hz

Abmessungen: 418 × 355 × 110 ~mm

Verbrauch: 6 W

Gewicht: 2,9 Kg

Audacity Software

Audacity ist eine frei Software, die unter die Lizenz GNU General Public License (GPL) fällt.

Hinweis: Erst die Software installmenten, bevor Sie anfangen!

Einstellung des PC für Audacity

1. Eine Eingangsquelle ans Gerät anschließen
2. Das USB Kabel an Ihr Computer anschließen
3. Die Audacity Recording Software installieren
4. Das Audacity Programm öffnen

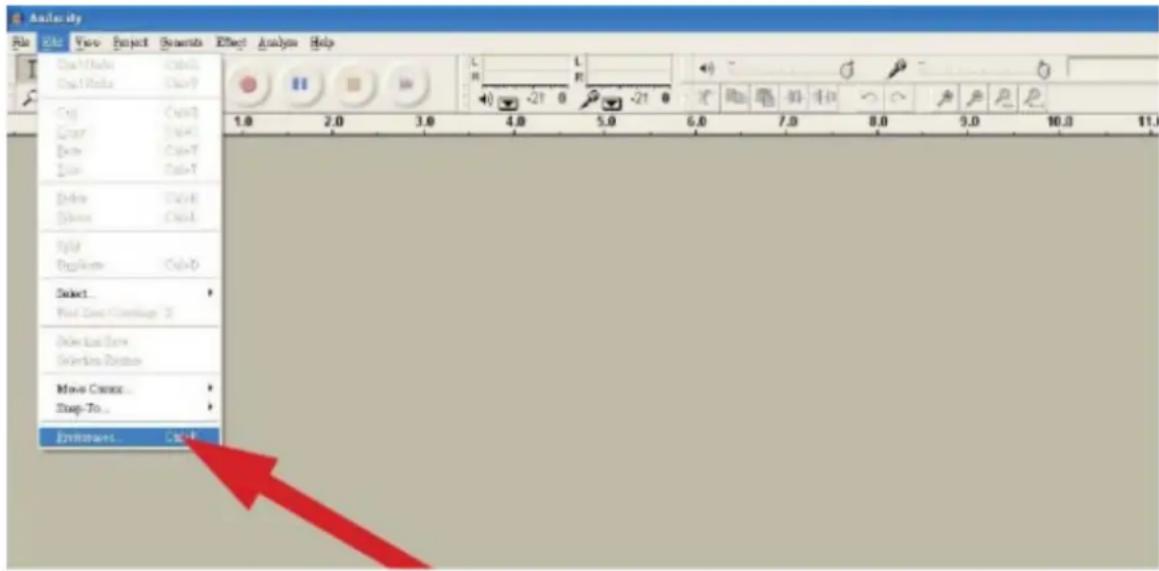

5. Wahlen Sie Preference im Edit Tab im Audacity Menu

Audacity Software Überblick

Aufnahme von Alben mit Audacity

1. Speichern eines Projekts

Audacity schreiben alle geänderten und aufgezeichneten Audiodateien in ein Verzeichnis mit dem Namen projefctfname_data, das sich Dort befindet, wo Sie die Projektdatei selbst gespeichert haben.

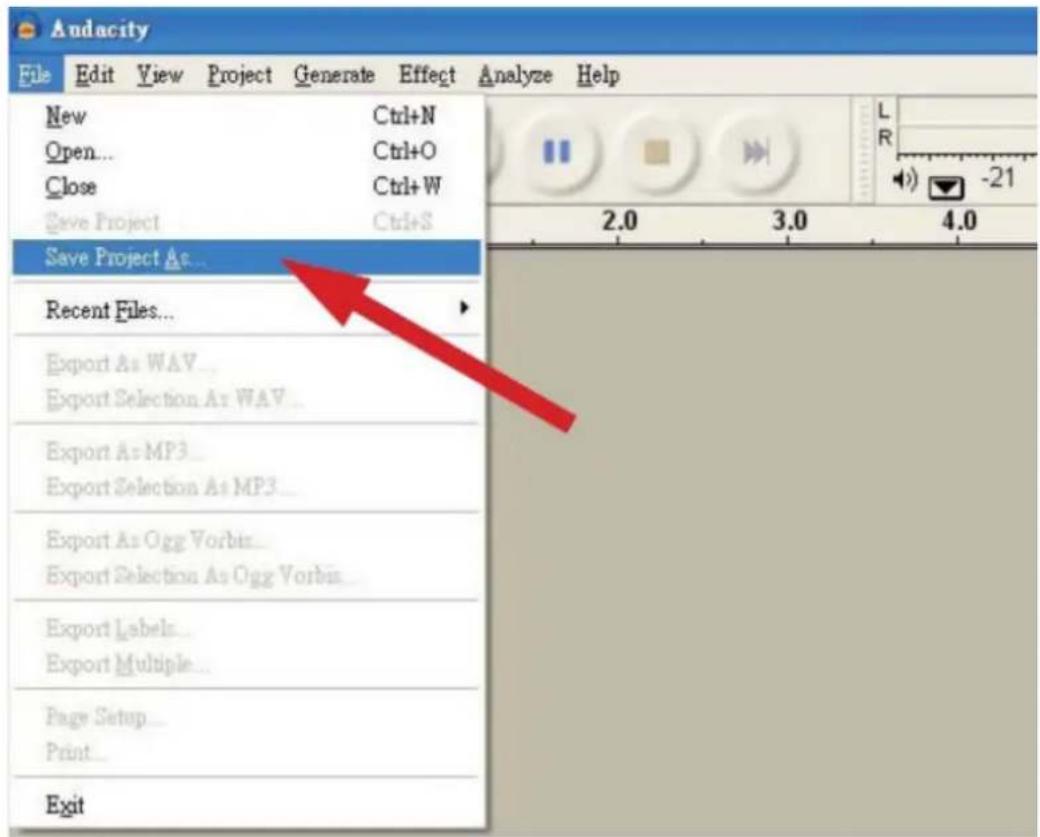

- Also wahlen Sie Save project as in dem File Tab und einen Platz und einen Namen für Ihr Projekt.
- Wenn Sie Audacity neu starten, ist nur die Option "Save As..." aktiviert.

2. Aufnahme

• Den USB Plattenspieler auf den Titel oder das Album einstellen, das Sie aufnehmen möchten.

Auf den roten Aufnahmeknop flichen, um die Aufnahme zu starten.

Den Tonarm auf die Platte legen.

Auf die blaue Pause Taste klichen, um die Aufnahme zu unterbrechen. Erneut klichen, um weiterer gehmen.

Auf die gelbe Stopp Taste klichen.

Das war's schon. Sie konnen nun mit ihren Aufnahmen herumexperimentieren und alle Mochlichkeiten der Software ausschöpfen.

Solange das Projekt offen ist, konnen Sie praktisch unbegrenzt die Löschfunktion benutzen.

Hinweis: CD'S können nicht direkt von der Audacity Application gebrannt werden. Dazu bestehtigen Sie eine CD Brennapplication.

FAQ:

Software:

F: Wahrend der Aufnahme kann ich den Titel nicht horen.

A: "software playthrough" in der Audacity Software aktivieren

Die Audioquelle prufen (USB Audio Codec)

Lautstärkeeinstellung des Computers prüfen

F: Die Titel können nicht im MP3 Format gespeichert werden

A: LAME MP3-Codec vom Internet downloaden

F:Keine Aufnahme

A: Der Spieler muss erst an den Computer angeschlossen und dann muss die AUDACITY Software gestartet werden.

F: Nur MONO Aufnahme

A: Dies passiert meistens bei VISTA.itte wahlen Sie in Windows Config recording source "stereo" nicht "mono" oder "microphone"

Spiel:

F: Der Ton knackt

A: Prufen Sie, ob der Spieler an einen Hochpegeleingang des Verstärkers angeschlossen ist.

Hochgeleingänge sind: CD, AUX, TAPE. Der PHONE Eingang ist ungeeignet, Denn der Spieler besitzt schon einen Vorverträger.

Tonkopf und Schallplatte reinigen

Einstellung des Gegengewichts prufen

Anti-Skating Einstellung prufen

F: Direktaufnahme ist nicht möglich

A: USB-Stick/Karte ist gegen Speicherung geschützt

Dateisystem prufen (FAT16)

F: Direkt aufgenommene Titel sind übersteuert

A: Prufen Sie den Aufnahmepegel

WICHTIGER HINWEIS: Elektrogeräte gehoren nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycliert werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!
