GEBRUIKSAANWIJZING LP200 IBIZA SOUND

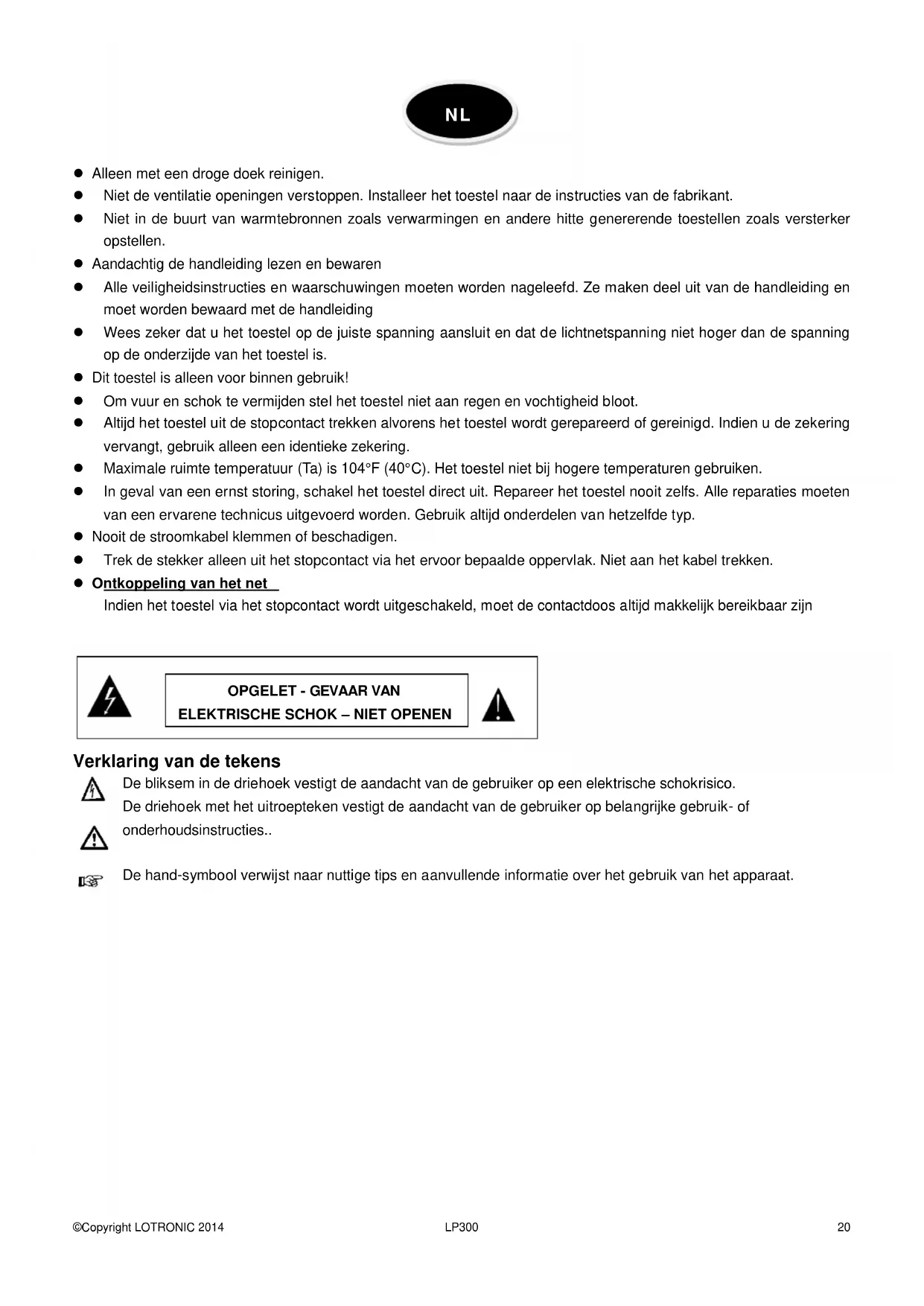

Alleen met een droge doek reinigen. Niet de ventilatie openingen verstoppen. Installeer het toestel naar de instructies van de fabrikant. Niet in de buurt van warmtebronnen zoals verwarmingen en andere hitte genererende toestellen zoals versterker opstellen. Aandachtig de handleiding lezen en bewaren Alle veiligheidsinstructies en waarschuwingen moeten worden nageleefd. Ze maken deel uit van de handleiding en moet worden bewaard met de handleiding Wees zeker dat u het toestel op de juiste spanning aansluit en dat de lichtnetspanning niet hoger dan de spanning op de onderzijde van het toestel is. Dit toestel is alleen voor binnen gebruik! Om vuur en schok te vermijden stel het toestel niet aan regen en vochtigheid bloot. Altijd het toestel uit de stopcontact trekken alvorens het toestel wordt gerepareerd of gereinigd. Indien u de zekering vervangt, gebruik alleen een identieke zekering. Maximale ruimte temperatuur (Ta) is 104°F (40°C). Het toestel niet bij hogere temperaturen gebruiken. In geval van een ernst storing, schakel het toestel direct uit. Repareer het toestel nooit zelfs. Alle reparaties moeten van een ervarene technicus uitgevoerd worden. Gebruik altijd onderdelen van hetzelfde typ. Nooit de stroomkabel klemmen of beschadigen. Trek de stekker alleen uit het stopcontact via het ervoor bepaalde oppervlak. Niet aan het kabel trekken. Ontkoppeling van het net Indien het toestel via het stopcontact wordt uitgeschakeld, moet de contactdoos altijd makkelijk bereikbaar zijn

Verklaring van de tekens De bliksem in de driehoek vestigt de aandacht van de gebruiker op een elektrische schokrisico. De driehoek met het uitroepteken vestigt de aandacht van de gebruiker op belangrijke gebruik- of onderhoudsinstructies.. De hand-symbool verwijst naar nuttige tips en aanvullende informatie over het gebruik van het apparaat.

1– Start/Stop toets Start en stopt de draaischijf. 2– Draaischijf De draaischijf bezit een slipmat voor gemakkelijk scratchen. 3– 33 rpm Snelheidskeuzeschakelaar Instelling van de gewenste snelheid. Druk de “33” toets om 33 omwentelingen te kiezen. 4– 45 rpm Snelheidskeuzeschakelaar Druk de “45” toets om 45 omwentelingen te kiezen. 5– Pick-up Indien U de pick- up monteert volg de instructies van de fabricant. Bescherm het naald tijdens de installatie. Sluit de draden als volgt aan: Wit (L+) Linker kanaal + Blauw (L -) Linker kanaal – Rood (R+) Rechter kanaal + Groen (R-) Rechter kanaal – 6– Blokkeerring van de toonarm Bevestig de pick-up door draaien op de frontzijde van de toonarm. Draai de blokkeerring naar rechts.

7– Toonarm Volledig handmatige toonarm. Plaats de toonarm zacht op de schijf OF gebruik het hendel (s. 9). 8– Toonarmhouder Houd de toonarm op de houder. 9– Toonarmhendel Bestuurt de beweging naar boven of beneden van de toonarm. 10– Tegengewicht Geeft de juiste druk van de pickup op de schijf. Schuif het tegengewicht op het achtereind van de toonarm en draai een beetje om he top de toonarm te schroeven. 11– L & R Uitgang Deze analoge standaard uitgang (tulp) kan op de phono of de lijn ingang van een DJ mengpaneel worden aangesloten afhankelijk van de instelling van de phono/line keuzeschakelaar. 12– USB port De lengte van de USB kabel is op 3m beperkt.

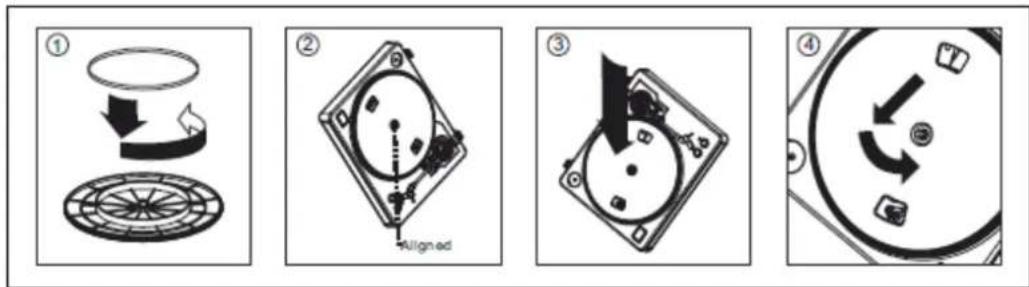

Audio ingang voor bronnen zoals MP3 speler, iPod, enz. naar een PC 14– Massa Massacontact voor een draaitafel. Alle draaitafels met massageleider moeten hier worden aangesloten. 15– Netsnoer Sluit het meegeleverde kabel op een wandcontactdoos aan nadat u alle audio aansluitingen beëindigt hebt. 16– Stofkap Beschermt de draaitafel tegen stof. Sluit de kap wanneer het toestel niet wordt gebruikt. Tijdens de werking kunt U Omschrijving©Copyright LOTRONIC 2014 LP300 22 de kap ook volledig verwijderen. 17– Snelheidsinstelling De draaitafel wordt perfect in de fabriek ingesteld. Indien het nodig is de snelheid opnieuw in te stellen, gebruik deze twee instelschroeven. Let op: Foute installatie van de draaischijf heeft tot gevolg slechte prestatie van de draaitafel, instabiliteit en motor beschadiging. 1. De snaar is al in de draaischijf installeert. Draai de draaischijf om om zeker te eten, dat de snaar tijdens het transport niet verplaatst is. Indien de snaar verplaatst is plaats de snaar om de binnenring op de bodem van de draaischijf zoals in afb. 1 getoond is.

2. Plaats de draaischijf op het centeras en druk hem vast beneden. Draai de draaischijf totdat het motoras door een van

de gaten zichtbaar is.

3. Stek uw vinger door de gat om de snaar te grijpen en voorzichtig om het motoras te voeren. Niet de snaar draaien.

Controleer of de schijf regelmatig draait. Indien de snaar goed zit voelt U een licht weerstand die de schijf stopt. A

Motor: Gelijkstroommotor Aandrijving: Snaar Start- & remtijd: Minder dan 1 sec. Snelheden: 33 1/3 , 45 omw./min Computer interface; USB 1.1, Windows XP SP3, VISTA, Windows 7 en/ofr MACOS X Voedingsspanning: AC 230V, 50Hz Afmetingen: 418 x 355 x 110 mm Opgenomen vermogen: 6 W Gewicht: 2,9 Kg

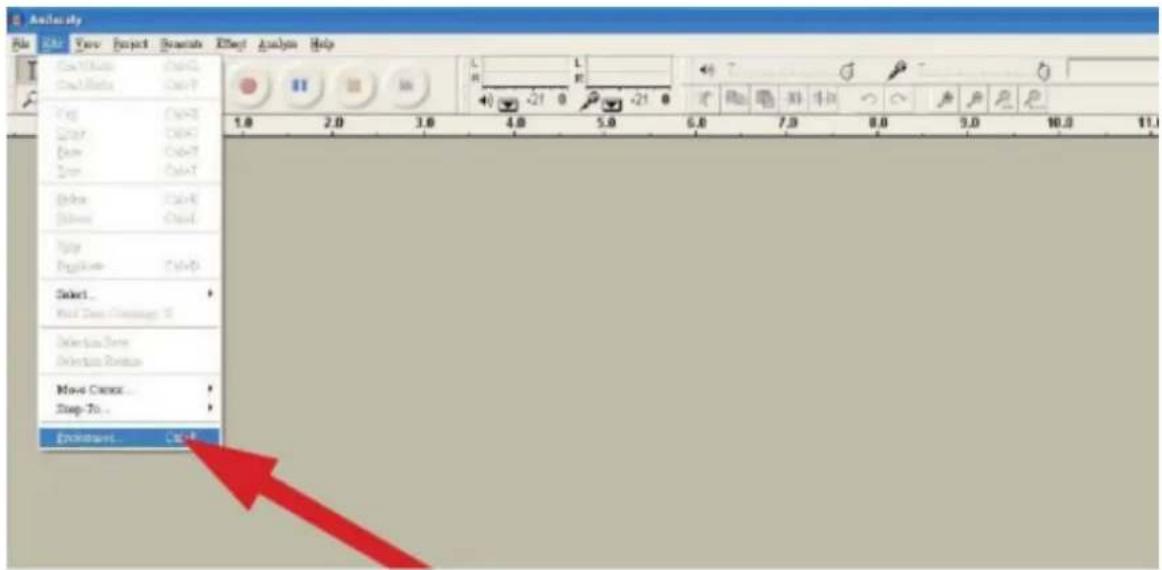

Audacity is een vrije software met een GNU General Public License (GPL). Let op: Installeer eerst de software alvorens U begint! Instelling van de PC voor Audacity

1. Sluit een ingangsbron op het toestel aan.

2. Sluit de USB kabel op de computer aan.

3. Installeer de Audacity Recording Software

4. Open het Audacity programma

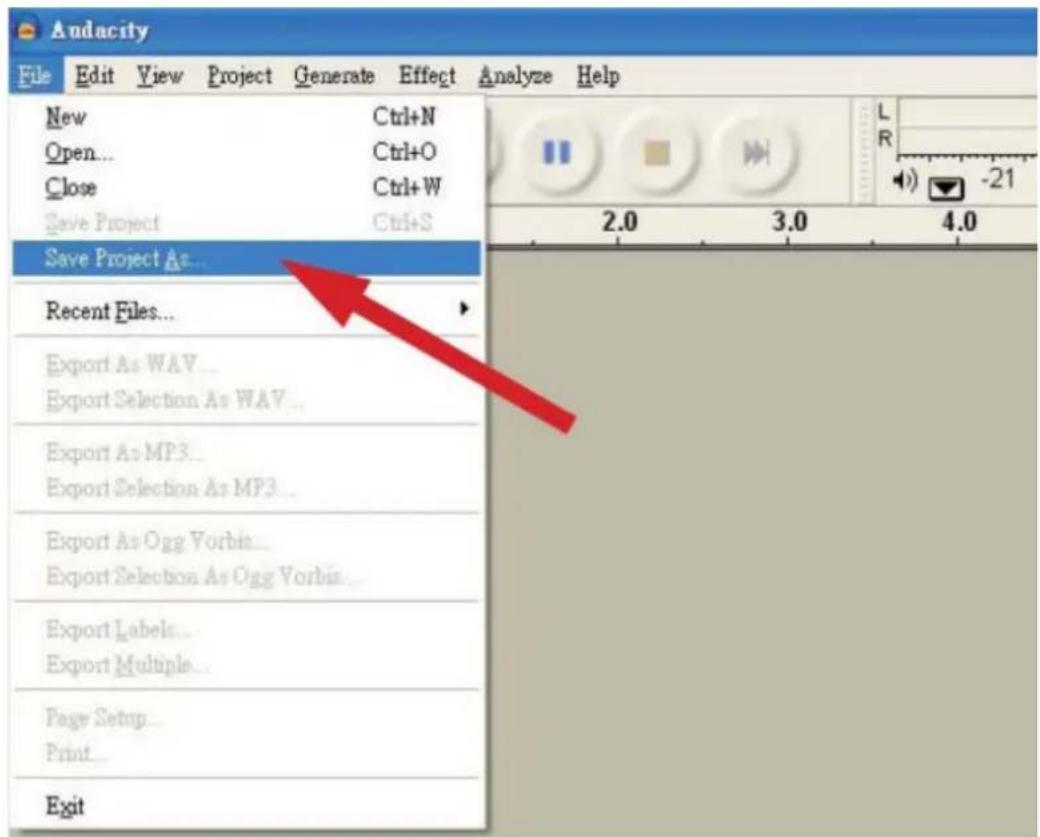

1. Opslaan van een project

Audacity schrijft alle gewijzigde en opgenomen audio bestanden in een directory met de naam projefcftname data, Dit directory is daar waar U de projectbestand hebt opgeslaan. Kies Save project as in de File menu en kies een plaats en een naam voor uw project. Indien U Audacity opnieuw starten is alleen de “Save As…” optie geactiveerd.

Stel de USB draaitafel op de track de u wilt opnemen. Audacity Software©Copyright LOTRONIC 2014 LP300 24 Druk de rode REC toets om de opname te starten. Plaats de toonarm op de schijf. Druk de blauwe Pauze toets om de opname te onderbreken. Opnieuw klikken om op the nemen. Druk de gele stop toets. U kunt nu uw opnames testen en alle mogelijkheden van de software gebruiken. Zolang de project open is, kunt U vast altijd de wisfunctie gebruiken. Let op: U kunt CD’S niet direct van Audacity branden Gebruik een CD brand applicatie. FAQ: Software: F: Tijden de opname kan ik de track niet horen. A: Activeer "software playthrough" in de Audacity software Controleer de audiobron (USB Audio Codec) Controleer de volumeinstelling van uw computer F: Ik kan de tracks niet in MP3 formaat opslaan. A: Download LAME MP3-Codec van de internet F: Geen opname A: Sluit eerste de speler op een computer aan en start daarna de AUDACITY software.

F: Opname is altijd in MONO A: Dit gebeurt vaak met VISTA. In Windows Config recording source kies "stereo" niet "mono" of "microphone" Speler: F: He geluid knakt A: Controleer of de speler op een hoog niveau ingang van de versterker aangesloten is. Hoog niveau ingangen zijn: CD, AUX, TAPE. De PHONE ingang is niet geschikt omdat de speler al een voorversterker bezit. Reinig de pickup en de schijf Controleer de instelling van het tegengewicht F: Directe opname is niet mogelijk A: De USB stick of SD kaartje zijn tegen opname beschermt. Controleer het bestandsysteem (FAT16) F: Direct opgenomen tracks zijn overstuurt A: Controleer de opname niveau De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren daar waar er centra’s hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren©Copyright LOTRONIC 2014 LP300 25
