LP200 - Pick-up IBIZA SOUND - Manual de utilizare gratuit

Tip de produs	Placă de vinil cu antrenare prin curea
Viteze de redare	33 1/3 și 45 rotații/minut
Motor	CC (curent continu)
Alimentare	115/230 V, 60/50 Hz (selectare manuală)
Dimensiuni (L × l × H)	418 × 355 × 110 mm
Greutate	Aproximativ 5 kg
Ieșiri audio	Mufă RCA (L/R) cu selector phono/linie
Interfață USB	USB 1.1 compatibil PC și Mac
Preamplificator phono încorporat	Da
Levier de braț și contragreutate	Da, reglabil
Capac anti-praf	Da
Intrare AUX	Da (pentru player MP3)
Accesorii incluse	Fetru, curea, cablu USB, cablu RCA
Software inclus	Audacity (descărcare gratuită)
Instrucțiuni de siguranță	Citiți instrucțiunile, evitați apa, curățați cu o cârpă umedă, deconectați în caz de furtună, reparații de către un tehnician calificat
Întreținere	Curățați celula și discul, verificați contragreutatea, ajustați viteza prin șurubul de reglare
Reparabilitate	Încredințați unui tehnician calificat; piese de schimb disponibile prin producător
Reciclare	Nu aruncați cu deșeurile menajere; reciclați într-un centru adecvat

Întrebări frecvente - LP200 IBIZA SOUND

Cum conectez placa la un computer?

Conectați cablul USB la computer, instalați software-ul Audacity, apoi deschideți Audacity și selectați sursa USB Audio Codec în preferințe.

De ce există trosnituri în sunet?

Verificați că placa este conectată la o intrare de nivel înalt (CD, AUX, TAPE) și nu la intrarea phono. Curățați celula și discul, ajustați contragreutatea și nivelul anti-derapare.

Cum reglez viteza de redare?

Folosiți tastele 33 și 45 pentru a selecta viteza. Dacă este necesar, reglați fin cu șuruburile de reglare situate sub placă.

Cum înlocuiesc cureaua?

Întoarceți placa, scoateți platoul, plasați noua curea în jurul axului motorului și al cercului interior al platoului. Asigurați-vă că nu este răsucită, apoi puneți platoul la loc.

Pot înregistra direct pe o memorie USB?

Nu, placa nu permite înregistrarea directă. Folosiți conexiunea USB la un computer și înregistrați cu software-ul Audacity.

Cum schimb capul de citire?

Deșurubați piulița de fixare, scoateți capul vechi. Conectați firele: alb/albastru pentru canalul stâng, roșu/verde pentru dreapta. Introduceți noul cap și strângeți piulița.

Sunetul este mono în loc de stereo, ce fac?

Verificați setările audio ale computerului: în configurația sursei de înregistrare, selectați stereo și nu 'mono' sau 'microfon'.

Ce fac dacă placa nu pornește?

Verificați alimentarea de la rețea, cablul de alimentare și că cureaua este instalată corect. Dacă problema persistă, contactați un tehnician calificat.

Cum întrețin placa?

Curățați cu o cârpă umedă și moale. Țineți capacul închis când nu o folosiți. Curățați periodic celula și discul cu o perie adecvată.

Placa este compatibilă cu Mac?

Da, este compatibilă cu Mac OS X prin interfața USB 1.1. Folosiți software-ul Audacity pentru a înregistra și edita fișierele audio.

MANUAL DE UTILIZARE LP200 IBIZA SOUND

• Cititi cu atentie aceste instructiuni.
• Pastrati instructiunile pentru consultari ulterioare
• Cititi si respectati toate averismentele si instructiunile
• Nu folositi disposizitivul in apropierea surselor de apa.
• Curatati doar cu un material textil umed.
• Nu blocati orificile de ventilatie. Installati conform instructiunilor proeducatorului.
• Nu instalati in apropierea surselor de caldura cum ar fi radiatoare, aeroterme, sare, sau alte aparate (inclusiv amplificatoare) care produc caldura.
• Utilizati o priza de alimentare cu pamantare de protectie. Daca fisa funizata nu se potriviste cu przya de perete, consultati un electrician.
• Feriti cablul de alimentare sa nu fie calcat sau deteriorat in punctul in care iese din aparat.
• Folositi doar dispositive de fixare/accesorii specifice de producator.
• Folositi doar cu un carucior, suport, treped, consola sau masa specificate de cadre producator, sau livrate impreuna cu aparatul. La deplasarea caruciorului/aparatului aveti grija pentru a evita rasturnarea acestora.
• Deconectati aparatul in timpul furtunilor sau cand nu este Utilizat perioade mai lungi de temp.
• Consultati personalul calificat in privinta intretineri apparatuslui. Effectuarea intretineri este necessitiesa atunci cand apparatusl a fost deteriorarat in orice fel, cablul de alimentare sau priza sunt deteriorate, a fost varsat lichid sau au cazut obiecte in interiorul apparatuslui, apparatusl a fost expus la ploaie sau umezeala, nu functioneaza normal , sau a fost scapat pe jos.
  In caz de deconnectare de urgenta, accesul la priza de perete trebuie sa fie usor.

Descriere

1- Butoane Start/stop ridicare brat

Apasati incest buton pentru a porni sau opri discul.

2-Platan

Platanul este echipat cu un suport anti-alunecare. Acest lucru face discul mai usor de manipulat in timpul spectacolelor.

3- Butoane de selectare viteza 33 rpm

Apasati butonul "33" pentru a selecta viteza 33rpm.

4- Butoane de selectare viteza 45 rpm

Apasati butonul "45" pentru a selecta viteza de 45rpm.

5-Suport doza

Instalati doza de pickup aici. Cand instalati o doza, consultati instructiunile de instalare furnizate. In tampul instalarii, fixati dispositivul de protectie al dozei pentru a proteja varful acesteia impotriva deteriorarii. Fixati caburile, dupa cum urmeaza:

6-Piulita blocare pentru suportul dozei

Fixati suportul dozei introducandu-l in capatul din fata al bratului acustic si rotiti apoi piulita de blocare in sensul acelor de ceasornic.

7- Bratul pickup-ului

Acesta este un brat actionat manual. Pouru a incepe redarea, aplicati delicat doza pe disc, folosind suportul de deget al dozei SAU folositi dispositivul de ridicare al bratului acustic (vezi 9).

8-Suport brat cu blocare

Aceasta piulita din alumniiu este folosita pentru a fixa suportul dozei la tubul bratului.

9-Ridicare brat

Controleaza actiunea de ridicare si coborare a bratului.

10- Contragreutate Contragreutatea a fost instalata in fabrica si ar trebui sa fie reglata perfect. Daca nu este cazul, rasuciti-l usor pana cand bratul este perfect echilibrat.

11-lesire L & R

Aceasta este iesirea standard analogica (mufe RCA), care poate fi connectata la intrarea de linie pe orice mixer DJ, in functie de setarea selectorului de semnal de intrare.

12-SOCLU USB

Conectati dispositivul USB. Lungimea cablului USB este limitata la 3m.

13- INTRARE AUX TO PC

Intrare audio pentru MP3 player, iPod, etc.

14-Pamantare

Priza cu pamantare pentru alimentare. Folositi intotdeauna aceasta conexiune atunci cand folositi pickup-ul (cabultrebuie sa aiba fir de pamantare).

15-Cablul de alimentare

Acest cablu de alimentare trebuie sa fie conectat la o prise de perete DUPA ce au fost efectuate allae conexiunile audio.

Inchideti capacul de protectie atunci cand nu folositi aparatul pentru a proteja contra patrunderii prafului. Deschideti si indepartati capacul in timpul utilizarii.

17-Reglari

Unitatea a fost deja reglata din fabrica. Cu toate acestea, daca trebuie sa reglati viteza de rotatie, folositi aceste comenzi.

Avertisment: Configurarea incorecta a platanului poate duce la o performanta slaba, instabilitatea acestuia saudeteriorarepermanenta amotorului.

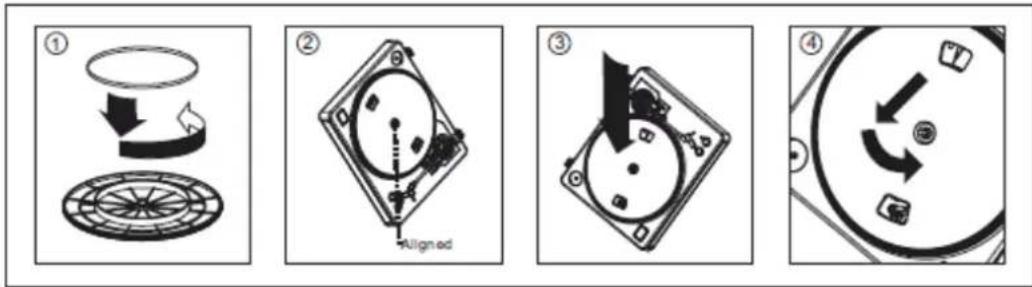

1. Cureau de cauciuc a fost pre-installata pe platan. Cu toate acestea, va rugam sa intoarceti platanul si sa va verificati daca este fixata si nu este rasucita cureaua de transmisie. In cazul in care centura a cazut in timpul transportului, va rugam sa o asezati in jurul inelului interior de jos a platanului, asa cum apare in figura nr. 1 de mai sus.
2. Asezati discul pe axul central si apasati-I ferm. Rotiti platanul pana cand axul motorului este vizibil prin unul din orificii. Verificati pentru a va asigura ca se rosteste uniform si nu se clatina excessiv.
   3.Treceti degetele prin gaura, prindeti cureaua din cauciuc si instalati pe axul motorului. Aveti grija sa nu rasuciti cureaua de cauciuc in timpul acesti etape. Verificati pentru a va asigura ca platanul se roteste uniform. In cazul in care cureaua este instalata corect, ar trebui sa existe o mica tensiune care sa opreasca platanul dupa rotire.

Specificati

Motor: motor DC

Metoda de functionare: antrenat de curea

Configurarea calculatorului pentru a functiOna cu soft-ul Audacity

1. Conectati o sursa de intrare la unitate.
2. Conectati cabul USB la calculator.
3. Instalati software-ul de inregistrare Audacity.
4. Deschideti programul Audacity.

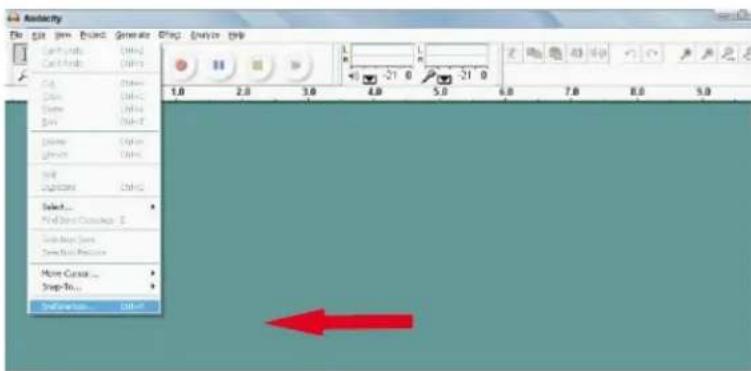

5. Selectati optiunea Preferinte din fila Editare in meniul Audacity.

Inregistrare Albumcu soft-ul Audacity

1. Salvarea unui project

• Cu soft-ul Audacity puteti scrie toate fisierele audio schimbate si inregistrare denumite projefctname_data, situate chiar in locul in care ati salvat fisierul projetului.

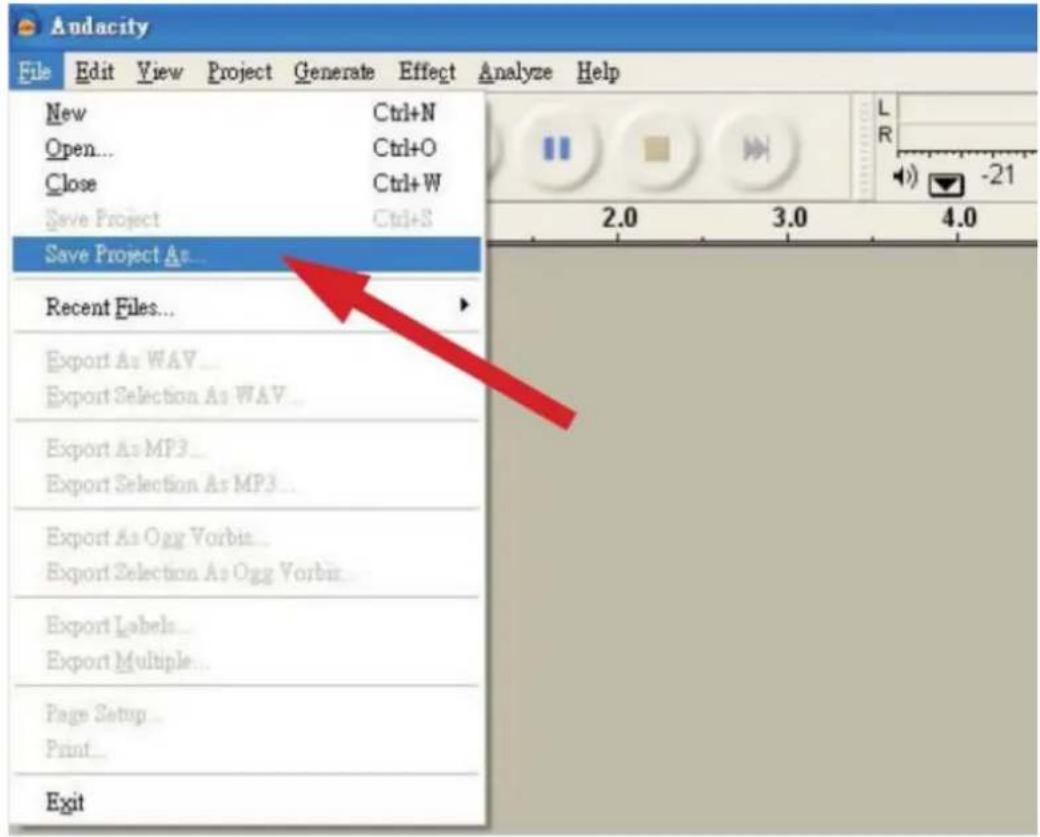

• Astfel, selectati optiunea Salvare project ca din Fisierul Audacity si alegeti o locatie si o denomire pentru projetul dumneavoastra.
• Va rugam sa retineti ca atunci cand porniti din nou soft-ul Audacity, doar optienea din meniul "Salvare ca..." este disponibila.

2. Modalitatea de inregistrare

• Setati platanul USB pentru a reda piesa sau albumul pe care doriti sa-l inregistrati.

Apasati butonul rosu de Redare pentru a porni.

Coborati bratul acustic al platanului USB pe albumul si piesa pe care doriti sa o inregistrati.

Apasati butonul albastru de Pauza pentru a intrerupe inregistrarea. Apasati inca o data pentru a

Apasati butonul galben de Stop.

Asta e tot. Veti putea acum sa va jucati cu inregistrarea si sa explorati capacitatile de editare ale soft-ului Audacity.

Amintiti-va ca puteti utilizes functia Undo (Anulare) aproape fara limite atata timp cat proiectul este deschis.

Note: CD-urile nu pot fi inscriptionate direct din aplicatia Audacity. Ar trebui utilize alte aplicati de inscriptionare ale CD-urilor.

INTREBARI FRECVENTE:

Software:

F: discul nu poate fi ascultat in timpul inregistrarii

R: va rugam sa activati optiunea "software playthrough" in audacity asa cum apar in IM.

Verificati sursa inregistrarii (USB Audio Codec) asa cum apare in IM

verificati volumul setarilor calculatorului

F: nu puteti memoraemie ca si fisiere MP3

R: va rugam sa descarcati LAME MP3-Codec de pe internet

F: nu puteti inregistrara

R: player-ul trebuie sa fie intai conectat la calculator, apoi soft-ul AUDACITY poate fi pornit.

F: doar inregistrare MONO

R: incest lucru se intampla mai ales in cazul systemdului de operare VISTA. Va rugam sa selectati in configurarea systemdului Windows sursa de inregistrare ca "stereo" nu "mono" pau "microfon".

Player:

F: sunetul se aude cu trosnituri

R: asigurati-va cã acest player este connectat la o intrare de nivel inalt al amplificatorului. Intrarile de nivel inalt sunt: CD, AUX, TAPE. Player-ul are un pre-amplificator incorporat.

Curatati doza si discul

Verificati regliaea corecta a contragreutatii

verificati nivelul corect de alunecare (anti skating)

F: inregistrarea directa nu este posibila

R: Stick-ul USB/Card are protectie la scriere

verificati sistemul corect de fisiere (FAT16)

F: melodiile inregistrate direct prezinta defecte

R: verificati nivelul corect de inregistrare (vezi punctul 20 al IM)

In cazul in care, in orice moment, in vitor, veti dori sa aruncati acest produs, va rugam retineti ca: deseurile de produse elecrice nu trebuie reciclate impreuna cu deseurile menajere. Va rugam sa reciclati selev aceste deseuri. Informati-va de la autoritatile locale sau de la furnizorul dumneavoastra cu informatii desp re cielare a selecira a deseurilor. (Directiva privind deseurile de echipamente elecrice si electronice).
