BEDIENUNGSANLEITUNG FREEVINYL IBIZA SOUND

FAQ: Logiciel: F: Je ne peux pas écouter le disque pendant l’enregistrement A: Activez "software playthrough" dans Audacity comme indiqué ci-dessus. Vérifiez la source (USB Audio Codec) comme indiqué ci-dessus Vérifiez les réglages de volume de votre ordinateur F: Je ne peux pas enregistrer des chansons au format MP3 A: Téléchargez LAME MP3-Codec d’internet F: Je n’arrive pas à enregistrer A: Il faut d’abord brancher le lecteur sur l’ordinateur et ensuite démarrer Audacity. F: Je ne peux enregistrer qu’en MONO A: Ceci se produit surtout avec VISTA. Sélectionnez dans Windows la configuration de la source d’enregistrement comme "stéréo" et non pas "mono" ou "microphone" Lecteur: F: Le son comporte des craquements A: Vérifiez que le lecteur est branché sur une entrée haut niveau de votre amplificateur. Des entrées haut niveau sont : CD, AUX, TAPE. L’entrée PHONE ne convient pas. Le lecteur possède un préamplificateur intégré. Nettoyez la cellule et le disque Vérifiez le réglage du contrepoids Vérifiez le niveau anti-dérapage F: L’enregistrement direct n’est pas possible A: La clé USB/la carte est protégée contre l’écriture Vérifiez qu’il s’agit du bon système de fichier (FAT16) F: Les titres enregistrés directement présentent des défauts A: Vérifiez le bon niveau d’enregistrement NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler. Anleitung lesen z Anleitung aufbewahren. z Warnungen beachten. z Anweisungen befolgen. z Das Gerät nicht in Wassernähe benutzen. z Nur mit einem feuchten Tuch reinigen. z Nicht die Belüftungsschlitze blockieren. Gemäß den Anweisungen des Herstellers installieren. z Nicht in der Nähe von Wärmequellen wie Heizkörpern, Öfen oder anderen Hitze erzeugenden Geräten (wie Verstärker) aufstellen. z Nicht die Sicherheitsfunktion des polarisierten Steckers umgehen. Die breite Klinge ist zu Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, der Ihnen eine moderne Steckdose einbauen kann. z Das Netzkabel nicht quetschen oder betreten. Besondere Vorsicht ist am Stecker, an der Steckdose und am Geräteaustritt geboten. z Nur vom Hersteller empfohlene Befestigungen/Zubehörteile benutzen. z Nur mit einem Wagen, Stand, Dreifuss, Halter oder Tisch benutzen, die vom Herstelle empfohlen oder mit dem Gerät zusammen verkauft wurden. Wenn ein Wagen benutzt wird, darauf achten, dass das Gerät nicht kippen kann. z Das Gerät bei Unwetter oder längerer Nichtbenutzung vom Netz trennen. z Reparaturarbeiten nur vom Fachmann vornehmen lassen. Reparaturen sind notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde, das Netzkabel oder der Stecker Schäden aufweisen, Flüssigkeiten oder Gegenstände ins Gerät gedrungen sind, des Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder gefallen ist. z Der Netzstecker muss jederzeit leicht zugänglich sein, um das Gerät im Problemfall sofort vom Netz trennen zu können.

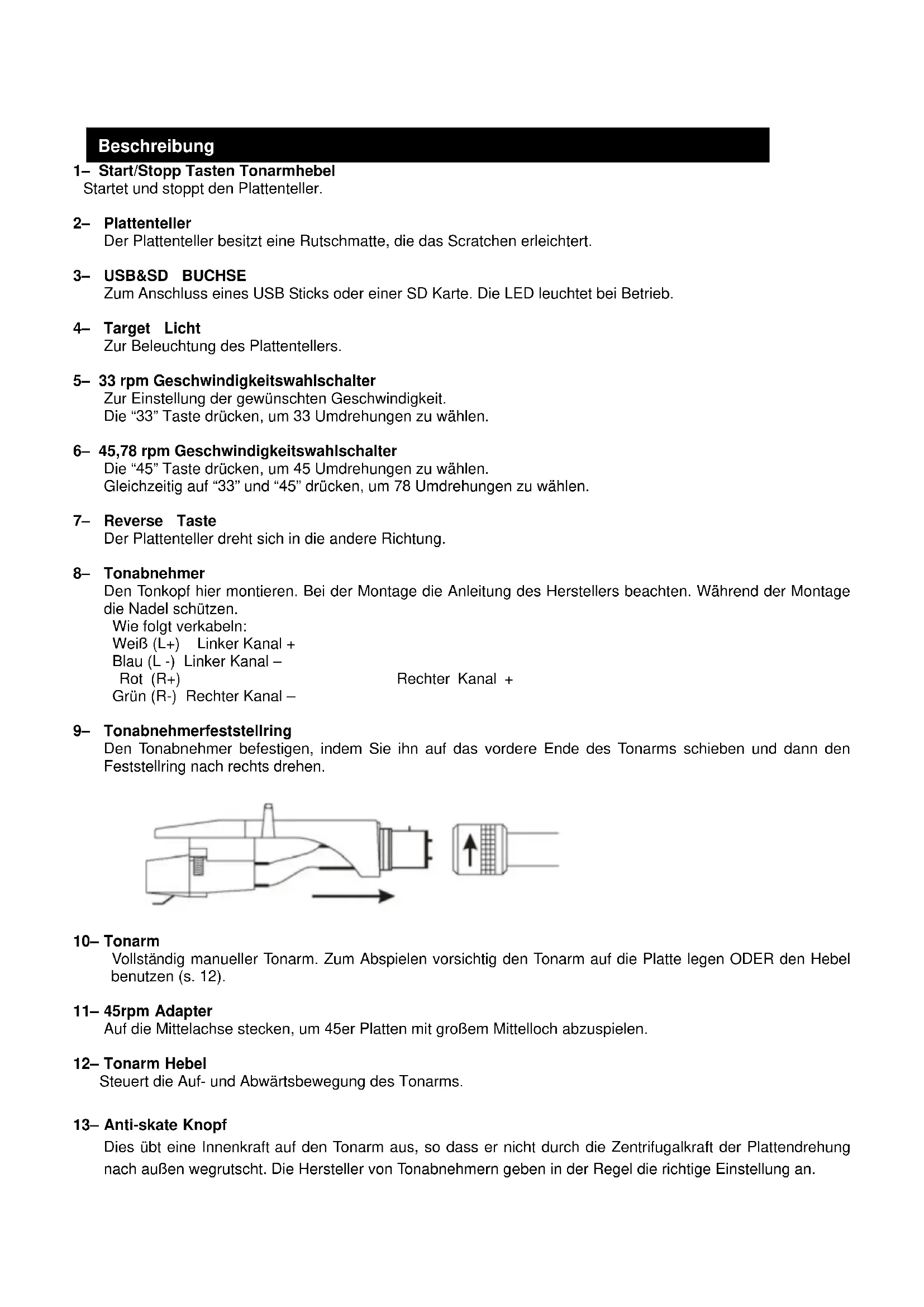

SicherheitsanweisungenBeschreibung1– Start/Stopp Tasten Tonarmhebel Startet und stoppt den Plattenteller. 2– Plattenteller Der Plattenteller besitzt eine Rutschmatte, die das Scratchen erleichtert.

Zum Anschluss eines USB Sticks oder einer SD Karte. Die LED leuchtet bei Betrieb. 4– Target Licht Zur Beleuchtung des Plattentellers. 5– 33 rpm Geschwindigkeitswahlschalter Zur Einstellung der gewünschten Geschwindigkeit. Die “33” Taste drücken, um 33 Umdrehungen zu wählen. 6– 45,78 rpm Geschwindigkeitswahlschalter Die “45” Taste drücken, um 45 Umdrehungen zu wählen. Gleichzeitig auf “33” und “45” drücken, um 78 Umdrehungen zu wählen. 7– Reverse Taste Der Plattenteller dreht sich in die andere Richtung. 8– Tonabnehmer Den Tonkopf hier montieren. Bei der Montage die Anleitung des Herstellers beachten. Während der Montage die Nadel schützen. Wie folgt verkabeln: Weiß (L+) Linker Kanal + Blau (L -) Linker Kanal – Rot (R+) Rechter Kanal + Grün (R-) Rechter Kanal – 9– Tonabnehmerfeststellring Den Tonabnehmer befestigen, indem Sie ihn auf das vordere Ende des Tonarms schieben und dann den Feststellring nach rechts drehen.

10– Tonarm Vollständig manueller Tonarm. Zum Abspielen vorsichtig den Tonarm auf die Platte legen ODER den Hebel benutzen (s. 12). 11– 45rpm Adapter Auf die Mittelachse stecken, um 45er Platten mit großem Mittelloch abzuspielen. 12– Tonarm Hebel Steuert die Auf- und Abwärtsbewegung des Tonarms. 13– Anti-skate Knopf Dies übt eine Innenkraft auf den Tonarm aus, so dass er nicht durch die Zentrifugalkraft der Plattendrehung nach außen wegrutscht. Die Hersteller von Tonabnehmern geben in der Regel die richtige Einstellung an. Beschreibung14– Motor Aus Taste Schaltet den Motor aus und die LED blinkt. Erneut drücken, um diese Funktion zu desaktivieren. 15– Titel von einem USB Stick & SD Karte abspielen, pausieren und aufnehmen Bei jedem Tastendruck wechselt der Spieler zwischen Abspielen und Pause von einem USB Stick oder SD Karte. Außerdem startet und pausiert diese Taste die Aufnahme einer Vinylschallplatte auf ein SD/USB Gerät, wenn die Aufnahme vorher aktiviert wurde (s. 18) 16– Gegengewicht Erzeugt den richtigen Druck des Tonkopfes auf der Platte. Schieben Sie das Gegengewicht auf das hintere Ende des Tonarms. Leicht drehen, um es auf den Tonarm zu schrauben. Einstellung des Gegengewichts: Den Tonarm mit dem Gegengewicht genau in die Wasserwaage bringen. Wenn das Gleichgewicht erreicht ist, die Skala auf dem Gegengewicht auf 0 stellen (s. den Streifen). Nun das Gegengewicht drehen, bis der angegebene Druck in Gramm erreicht ist. Der richtige Druck ist bei den technischen Daten des Tonabnehmers angegeben. 17– Titelsprungtasten (+/-) Zur Wahl eines Titels auf dem USB Stick oder der SD Karte. 18– Start & Pause & Aufnahme Diese Taste (des)aktiviert die Aufnahmefunktion. Wenn eine Vinylschallplatte aufgenommen werden soll, muss die LED neben der Taste leuchten. 19– Audio Wahl Mit dieser Taste wird die Audioquelle gewählt. Um eine Vinylschallplatte zu hören oder aufzunehmen, muss die “PH” LED leuchten. 20– Lautstärke der Aufnahme Einstellung der Aufnahmelautstärke. 21– Masse 22– L & R Ausgang Es handelt sich hierbei um einen analogen Standardausgang (Cinch), der entweder an den Phono oder Line Eingang eines DJ Mischpults angeschlossen wird, je nachdem wie der Phono/Line Wahlschalter eingestellt ist. 23– Netzanschlussbuchse Zum Anschluss des mitgelieferten Netzkabels. 24– Ein/Aus Schalter

Motor: Gleichstrommotor Antriebsart: Riemen Start- & Bremszeit: Weniger als 1 Sek. Geschwindigkeitseinstellung: 33 1/3 , 45, 78 U/Min Wow & Flutter: +/-10% Tonarmtyp: Statisch ausgewogener S-förmiger Tonarm Computer Schnittstelle; USB 1.1, Windows XP oder MACOS X Versorgungsspannung: AC 115/230V, 60/50Hz, Von Benutzer einstellbar Einzelspannung: AC 230V, 50Hz Abmessungen: 449 x 370 x 145 mm Verbrauch: 5.5 W Gewicht: 4 Kg

Beschreibung Technische DatenAudacity ist eine freie Software, die unter die Lizenz GNU General Public License (GPL) fällt. Hinweis: Erst die Software installieren, bevor Sie anfangen! Einstellung des PC für Audacity

1. Eine Eingangsquelle ans Gerät anschließen

2. Das USB Kabel an Ihren Computer anschließen

3. Die Audacity Recording Software installieren

4. Das Audacity Programm öffnen

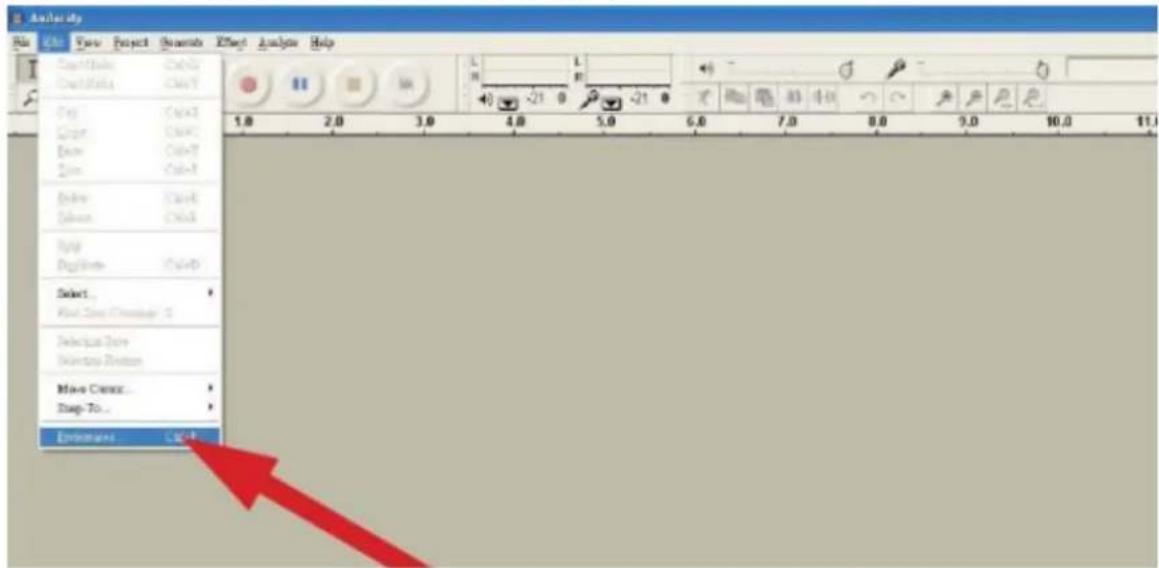

5. Wählen Sie Preference im Edit Tab im Audacity Menü

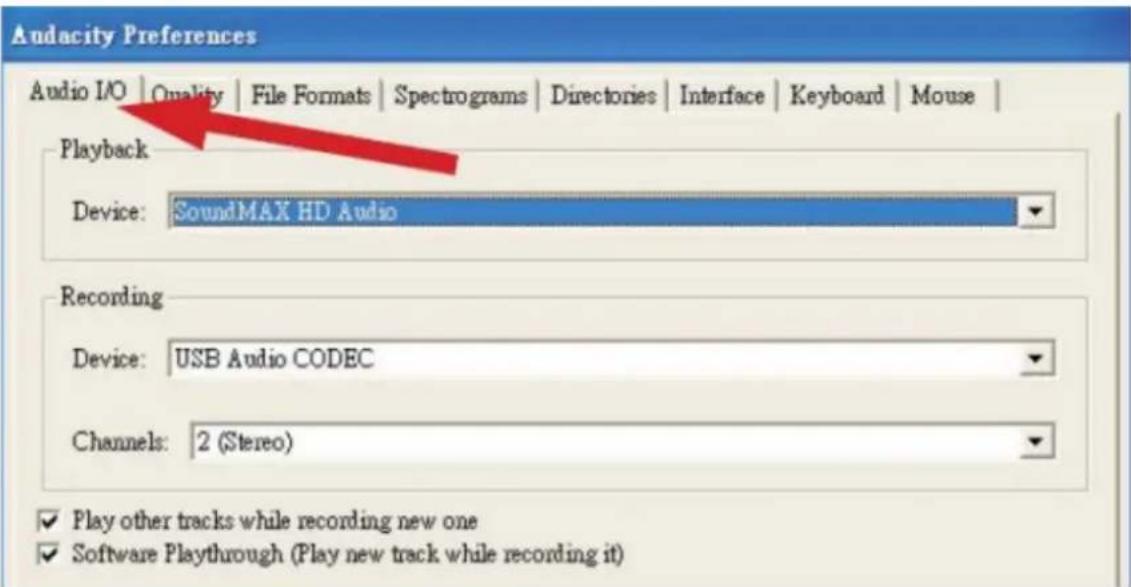

6. Audio I/O Tab oben links wählen

z Unter Playback, Device, Ihre eingebaute Soundkarte wählen z Unter Recording, Device, USB AUDIO CODEC wählen z Unter Recording, Channels, 2 (stereo) wählen z Das Kästchen Play other tracks while recording new one ankreuzen z Das Kästchen software Play through ankreuzen

Audacity SoftwareAufnahme von Alben mit Audacity

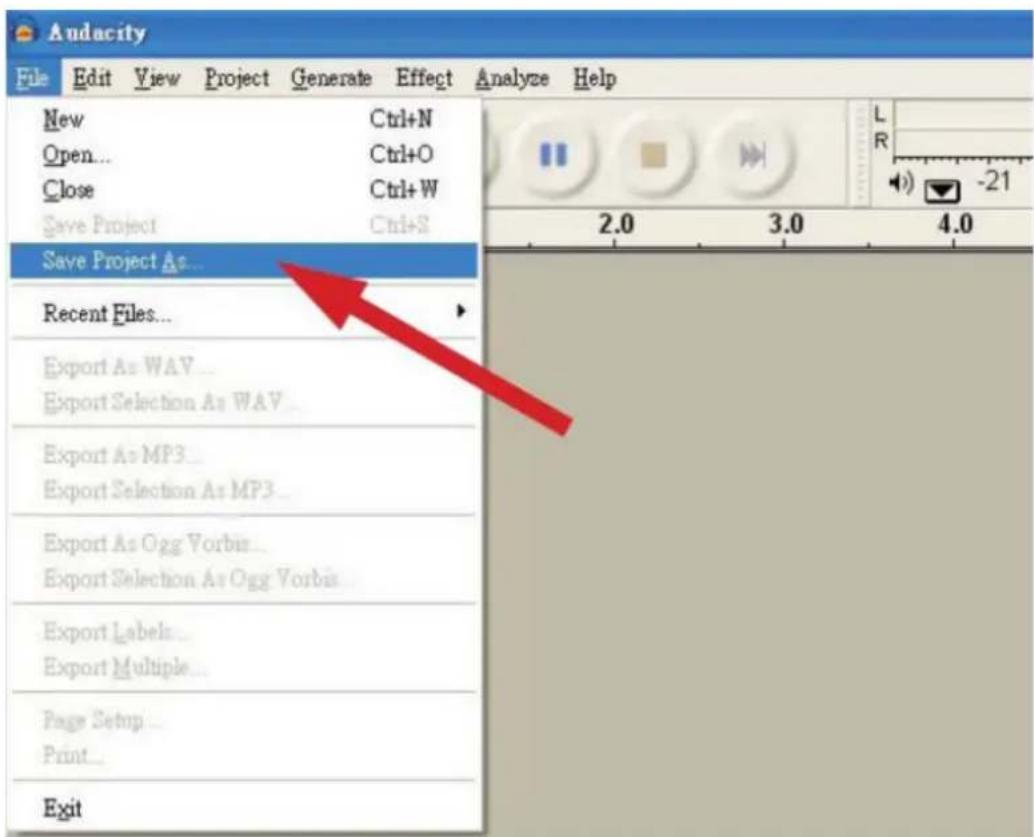

5. Speichern eines Projekts

z Audacity schreibt alle geänderten und aufgezeichneten Audiodateien in ein Verzeichnis mit dem Namen projefcftnam

data, das sich dort befindet, wo Sie die Projektdatei selbst gespeichert haben. z Also wählen Sie Save project as in dem File Tab und einen Platz und einen Namen für Ihr Projekt. z Wenn Sie Audacity neu starten, ist nur die Option “Save As…” aktiviert.

z Den USB Plattenspieler auf den Titel oder das Album einstellen, das Sie aufnehmen möchten. z Auf den roten Aufnahmeknopf klicken, um die Aufnahme zu starten. z Den Tonarm auf die Platte legen. z Auf die blaue Pause Taste klicken, um die Aufnahme zu unterbrechen. Erneut klicken, um weiter aufzunehmen. z Auf die gelbe Stopp Taste klicken. Das war’s schon. Sie können nun mit Ihren Aufnahmen herumexperimentieren und alle Möglichkeiten der Software ausschöpfen. Solange das Projekt offen ist, können Sie praktisch unbegrenzt die Löschfunktion benutzen. Hinweis: CD’S können nicht direkt von der Audacity Applikation gebrannt werden. Dazu benötigen Sie eine CD Brennapplikation. Audacity Software ÜberblickFAQ: Software: F: Während der Aufnahme kann ich den Titel nicht hören. A: "software playthrough" in der Audacity Software aktivieren Die Audioquelle prüfen (USB Audio Codec) Lautstärkeeinstellung des Computers prüfen F: Die Titel können nicht im MP3 Format gespeichert werden A: LAME MP3-Codec vom Internet downloaden F: Keine Aufnahme A: Der Spieler muss erst an den Computer angeschlossen und dann muss die AUDACITY Software gestartet werden. F: Nur MONO Aufnahme A: Dies passiert meistens bei VISTA. Bitte wählen Sie in Windows Config recording source "stereo" nicht "mono" oder "microphone" Spieler: F: Der Ton knackt A: Prüfen Sie, ob der Spieler an einen Hochpegeleingang des Verstärkers angeschlossen ist. Hochpegeleingänge sind: CD, AUX, TAPE. Der PHONE Eingang ist ungeeignet, denn der Spieler besitzt schon einen Vorverstärker. Tonkopf und Schallplatte reinigen Einstellung des Gegengewichts prüfen Anti-Skating Einstellung prüfen F: Direktaufnahme ist nicht möglich A: USB-Stick/Karte ist gegen Speicherung geschützt Dateisystem prüfen (FAT16) F: Direkt aufgenommene Titel sind übersteuert A: Prüfen Sie den Aufnahmepegel WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)! Read these Instructions z Leia estas instruções. z Guarde estas instruções. z Atenção a todas as instruções. z Siga todas as instruções. z Não use o equipamento perto da agua. z Limpe com um pano húmido. z Não bloqueie os orifícios de ventilação z Não instale perto de radiadores, aquecedores, fornos ou outros aparelhos (incluindo amplificadores) que produzem calor. z Não anule o objectivo de segurança da ficha polarizada. A lâmina larga é fornecida para sua segurança. Se a ficha fornecida não se encaixar na sua tomada, consulte um electricista para a substituição da tomada. z Proteja o cabo de alimentação de pisadelas ou apertos, especialmente nas fichas, receptáculos de conveniência e no ponto onde o cabo sai do aparelho. z Use apenas acessórios especificados pelo fabricante. z Use apenas com uma estrutura, tripé, suporte, ou mesa especificados pelo fabricante ou vendidos com o equipamento. Quando usado, tenha cuidado ao mover o conjunto carrinho/aparelho para evitar danos provocados por quedas. z Desligue quando houver tempestades ou quando o equipamento estiver desligado por muito tempo. z As reparações devem ser realizadas por profissionais. Reparação é necessária quando o aparelho tiver sido danificado de alguma forma: cabo de alimentação ou o ficha estiverem danificados, líquido tenham sido derramados ou objectos tenham caído para dentro do aparelho ou caso o aparelho tenha sido exposto à chuva ou humidade.
