MANUAL DE UTILIZADOR FREEVINYL IBIZA SOUND

Instruções de Segurança

◆ Read these Instructions
- Leia estas instruções.
- Guarde estas instruções.
- Atenção a todas as instruções.
- Siga todas as instruções.
- Não use o equipamento perto da agua.
- Limpe com um pano húmido.
- Não bloqueie os orifícios de ventilação
- Não instale perto de radiadores, aquecedores, fornos ou outros aparelhos (incluindo amplificadores) que produzem calor.
- Não anule o objectivo de segurança da ficha polarizada. A lâmina larga é fornecida para sua segurança. Se a ficha fornecida não se encaixar na sua tomada, consulte um electricista para a substituição da tomada.
- Proteja o cabo de alimentação de pisadelas ou apertos, especialmente nas fichas, receptáculos de conveniência e no ponto onde o cabo sai do aparelho.
- Use apenas acessórios especificados pelo fabricante.
- Use apenas com uma estrutura, tripé, suporte, ou mesa especificados pelo fabricante ou vendidos com o equipamento. Quando usado, tenha cuidado ao mover o conjunto carrinho/aparelho para evitar danos provocados por quedas.
- Desligue quando houver tempestades ou quando o equipamento estiver desligado por muito tempo.
- As reparações devem ser realizadas por profissionais. Reparação é necessária quando o aparelho tiver sido danificado de alguma forma: cabo de alimentação ou o ficha estiverem danificados, líquido tenham sido derramados ou objectos tenham caído para dentro do aparelho ou caso o aparelho tenha sido exposto à chuva ou humidade.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

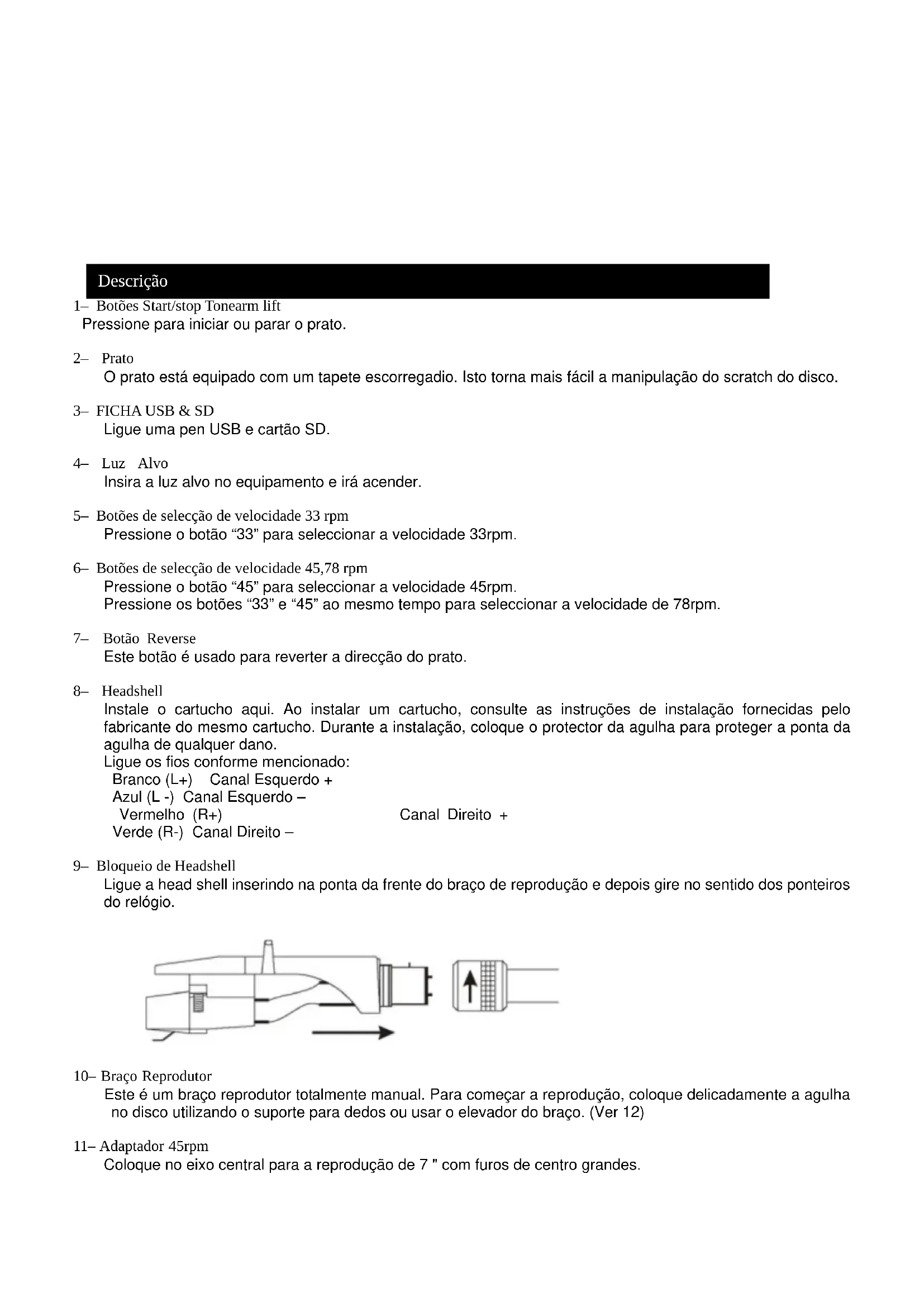

Pressione para iniciar ou parar o prato.

2- Prato

O prato está equipado com um tapete escorregadio. Isto torna mais fácil a manipulação do scratch do disco.

3- FICHA USB & SD

Ligue uma pen USB e cartão SD.

4- Luz Alvo

Insira a luz alvo no equipamento e irá acender.

5- Botões de selecção de velocidade 33 rpm

Pressione o botão "33" para seleccionar a velocidade 33rpm.

6- Botões de seleção de velocidade 45,78 rpm

Pressione o botão "45" para seleccionar a velocidade 45rpm.

Pressione os botões "33" e "45" ao mesmo tempo para seleccionar a velocidade de 78rpm.

7- Botão Reverse

Este botão é usado para reverter a direcção do prato.

8- Headshell

Instale o cartucho aqui. Ao instalar um cartucho, consulte as instruções de instalação fornecidas pelo fabricante do mesmo cartucho. Durante a instalação, coloque o protector da agulha para proteger a ponta da agulha de qualquer dano.

Ligue os fios conforme mencionado:

Branco (L+) Canal Esquerdo +

Azul (L -) Canal Esquerdo –

Vermelho (R+)

Verde (R-) Canal Direito –

Canal Direito +

9- Bloqueio de Headshell

Ligue a head shell inserindo na ponta da frente do braço de reprodução e depois gire no sentido dos ponteiros do relógio.

10- Braço Reprodutor

Este é um braço reprodutor totalmente manual. Para começar a reprodução, coloque delicadamente a agulha no disco utilizando o suporte para dedos ou usar o elevador do braço. (Ver 12)

11- Adaptador 45rpm

Coloque no eixo central para a reprodução de 7 " com furos de centro grandes.

12- Elevador de braço Reprodutor

Controla o movimento para cima e para baixo do braço reprodutor.

13- Knob Anti-skate

Isto aplica-se na força interior que o braço tem para que não salte para fora do disco devido à força centrífuga da rotação do disco. Fabricantes de cartucho geralmente especificam a configuração adequada para isto.

Descrição

14- Botão Motor off

Pressione o botão para activar motor off, e a luz LED pisca. Pressione o botão novamente para desligar a função.

15- Play & pause a canção do USB & SD e comece a gravar

Cada vez que pressionar PLAY/PAUSE alterna a reprodução de USB para SD.

Este botão inicia e pausa a gravação do vinil para SD/USB (ver 18)

16- Contrapeso

O ajuste cria a pressão adequada para baixo da agulha para o disco. Ligue agora deslizando o contrapeso para a parte traseira do braço. Torça levemente e irá para aparafusar para eixo traseiro do braço. Ajuste do contrapeso: Ponha o braço no nível 0 com contrapeso. Quando nivelados posicione a escala definida no contrapeso a 0 (Olhe a faixa). Agora vire o contrapeso até que ele mostre a pressão indicada para baixo em gramas. A pressão descendente correcta é dada nas especificações da agulha.

17- Botão Skip (+/-)

Pressione para seleccionar a faixa de qualquer uma das pen USB ou cartão SD.

18- Acção de Gravação Start & pause

Este botão (des)activa a função de gravação. Para gravar um vinil o LED ao lado deste botão tem de estar ligado

19- Selecção Áudio

Este botão selecciona a fonte que deseja ouvir. Para gravar / ouvir um vinil, o LED "PH" deve estar ligado.

20- Volume de Gravação

Use para ajustar o volume de gravação.

21- Terra

22- Saída L & R

Esta é a saída analógica padrão (jacks RCA), que podem ser ligados a entradas phone ou linha em qualquer mesa de mistura, dependendo da configuração do selector phone/line.

23- Cabo de Alimentação

Usado para ligar/desligar o equipamento.

Especificações

Motor:

Motor

DC

Método de Condução: Belt Drive

Tempo de Iniciação & Paragem: Menos de 1 Seg

Ajuste de Velocidade: 33

^1/3 , 45, 78 rpm

Wow & Flutter: +/-10%

Tipo de Braço de Reprodução: Braço de reprodução em forma de S estático balanceado

Interface; Compatível com USB 1.1, Windows XP ou MACOS X

Voltagem: AC 115/230V, 60/50Hz, Selecionáveis

Voltagens: AC 100V, 50/60Hz (Japão)

AC 120V, 60Hz (U.S.A e Canadá)

AC 240V, 60Hz (Austrália)

AC 220V, 60Hz (Filipinas e Coreia)

AC 230V, 50Hz

Dimensões: 449 x 370 x 145 mm

Consumo: 5.5

Peso: 4

(Europa, U.K., Nova Zelândia, África do Sul e Singapura)

Watts

Kgs

Software Audacity

Audacity é um software livre, licenciado sob a GNU General Public License (GPL). Mais informações, bem como o código-fonte aberto podem ser encontradas na web em http://www.

Nota: Por favor, certifique-se que instalou o software antes de começar.

Configure o PC para trabalhar com o Audacity

1. Ligue uma fonte de entrada à unidade
2. Ligue o cabo USB ao equipamento
3. Instale o software de gravação Audacity
4. Abra o equipamento Audacity

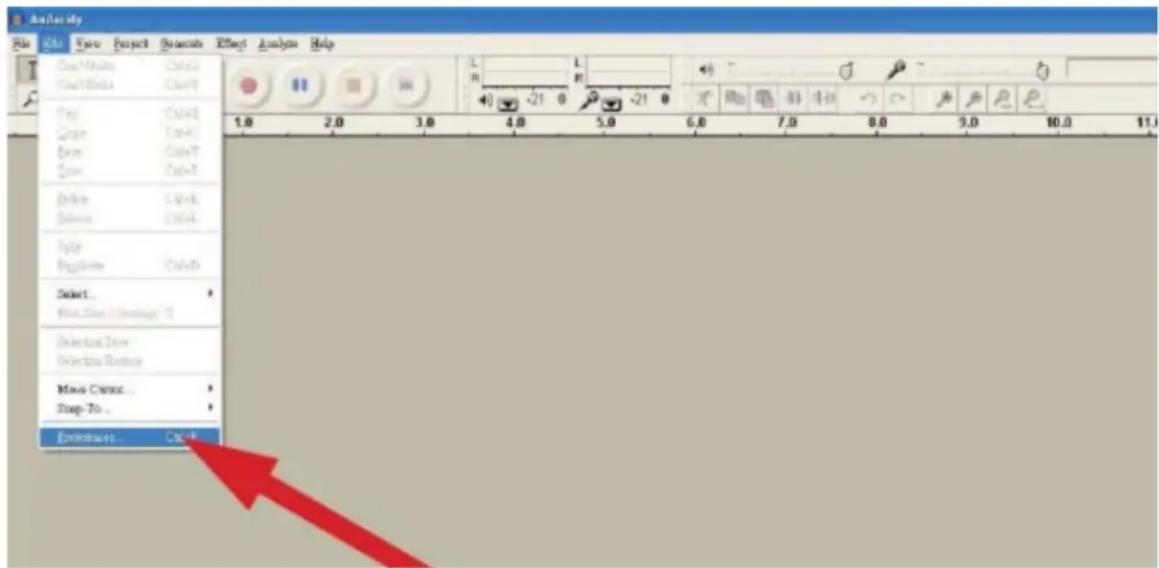

5. Seleccione Preference da opção Edit no menu Audacity

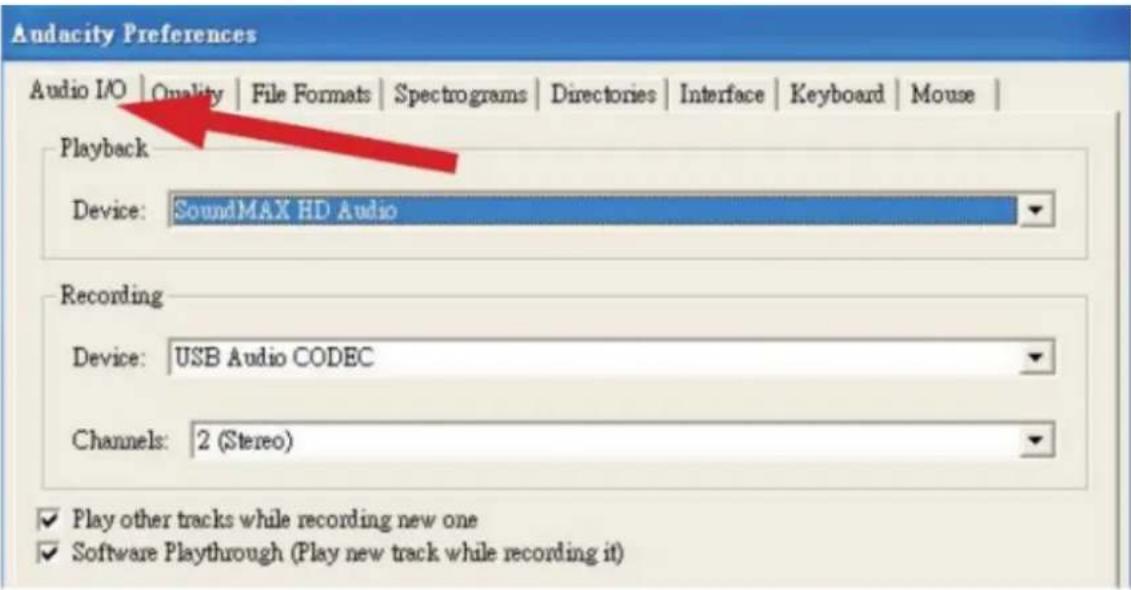

1. Seleccione a opção Audio I/O no canto superior esquerdo

a. Debaixo de Playback, Device, seleccione internal sound card
b. Debaixo Recording, Device, seleccione USB AUDIO CODEC
c. Debaixo Recording, Channels, seleccione 2 (stereo)
d. Seleccione Play other tracks while recording new one
e. Seleccione software Play through

Visão Global Software Audacity

Gravar Albuns com Audacity

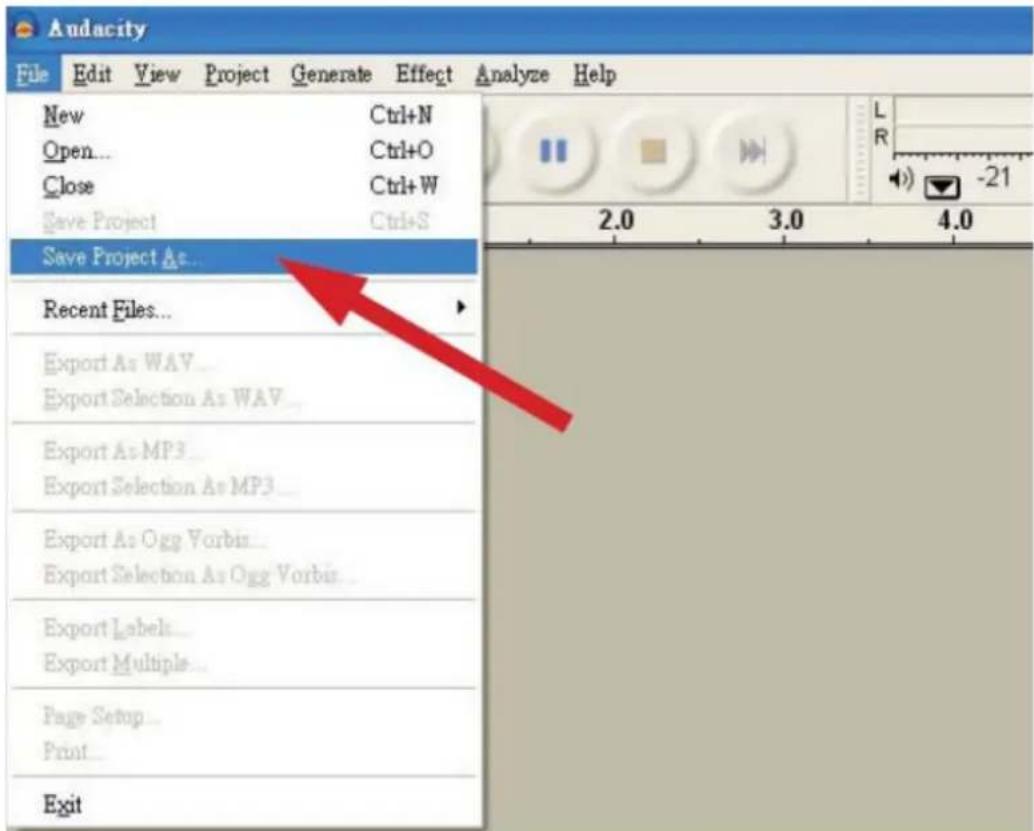

7. Guardar um Projecto

• Audacity escreve todas as mudanças áudio gravadas para o directório de dados chamado projecftname, que está localizado exactamente onde salvou o arquivo de projecto próprio
• Seleccione o projecto a Salvar como do seu guia de Arquivo Audacity e escolha uma localização e nome do arquivo para seu projecto
• Por favor, note que quando você iniciar o Audacity pela primeira vez, apenas a opção "Salvar como ..." está disponível.

- Definir o USB para reproduzir a canção ou o álbum que deseja gravar

Clique no botão vermelho PLAY para começar a gravar.

- Baixe o braço do equipamento para o álbum e faixa que deseja gravar.

Pressione o botão azul Pause para parar a gravação. Pressione outra vez para continuar.

Pressione o botão amarelo Stop.

Agora pode usar a sua gravação e explorar os recursos de edição do Audacity.

Lembre-se que pode usar a função Undo quase sem limites, enquanto o projecto está aberto.

Nota: CDs não podem ser gravados directamente da aplicação Audacity. Outros softwares de gravação devem ser usados.

FAQ:

Software:

F: Não consegue ouvir o disco enquanto grava

A: active "software playthrough" no audacity como mostra em IM.

Verifique a fonte de gravação (USB Audio Codec) como mostra em IM

Verifique o volume do computador

F: Não consegue guardar as faixas como MP3

A: Faça o download do codec LAME MP3 da internet

F: Não consegue gravar

A: o leitor tem de estar ligado ao computador, assim o AUDACITY pode ser iniciado.

F: Só consegue gravar MONO

A: normalmente isto sucede-se no VISTA. Seleccione no Windows a fonte de configuração da gravação para "stereo" e não "mono" ou "microphone"

Leitor:

F: Som com estalidos

A: certifique-se de que este leitor está ligado à entrada High-level do seu amplificador. Entradas High-level são: CD, AUX, TAPE. A entrada PHONE não é a adequada. O leitor tem um pré-amplificador incorporado.

Limpe a agulha e o vinil

Verifique configuração de contrapeso correcta

Verifique o nivel correcto anti-skating

F: Recodificação directa não é possível

A: A pen USB/Cartão é protegido

Verifique o sistema de ficheiro correcto (FAT16)

F: Canções recodificadas directamente são gravadas em oversteer

A: verifique o nível de gravação correcto, veja o ponto 20 de IM

Produtos eléctricos não deverão ser postos em contentores de lixo caseiros. Por favor, deposite-os em contentores para reciclagem. Questione as autoridades locais ou onde adquiriu o produto sobre como deverá proceder.
