TKC9510E - Caméra de surveillance JVC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance
Marque	JVC
Modèle	TKC9510E
Résolution horizontale	550 TVL (typique)
Ratio S/N vidéo	52 dB (typique, AGC OFF)
Éclairage minimum (couleur)	0,05 lx (50%, F1.2, AGC HIGH)
Éclairage minimum (noir et blanc)	0,006 lx (50%, F1.2, AGC HIGH)
Monture d'objectif	Monture CS
Alimentation électrique	24 V c.a. 50/60 Hz ou 12 V c.c.
Consommation électrique	390 mA
Température de fonctionnement	-10 °C à 50 °C
Poids	310 g
Accessoires fournis	Manuel d'instructions, CD-ROM
Installation	Professionnelle requise (montage au plafond/mur)
Normes	Conforme aux directives européennes (EMC, sécurité électrique)
Alimentation de sécurité	Alimentation isolée requise (24 V c.a. ou 12 V c.c.)
Entretien	Aucune pièce réglable par l'utilisateur, confier au personnel qualifié
Représentant européen	JVC Technical Services Europe GmbH, Allemagne

FOIRE AUX QUESTIONS - TKC9510E JVC

Quelle est la résolution de la caméra JVC TKC9510E ?

La résolution horizontale est de 550 TVL (typique), offrant une image nette pour la surveillance.

Quel type d'alimentation nécessite cette caméra ?

Elle fonctionne sous 24 V c.a. 50/60 Hz ou 12 V c.c.. L'alimentation doit être isolée et installée par un professionnel.

Quelle est la sensibilité en basse lumière ?

En mode couleur, l'éclairage minimum est de 0,05 lx (50%, F1.2, AGC HIGH). En mode noir et blanc, il descend à 0,006 lx.

Puis-je utiliser un objectif différent ?

Oui, la caméra est équipée d'une monture CS, compatible avec la plupart des objectifs CS standard.

Comment installer la caméra au plafond ?

L'installation doit être réalisée par un professionnel. Assurez-vous que le support est assez solide et que les vis sont bien serrées pour éviter une chute.

Quelle est la plage de température de fonctionnement ?

La caméra peut fonctionner entre -10 °C et 50 °C. Pour des performances optimales, la température ambiante recommandée est de 0 °C à 40 °C.

La caméra est-elle compatible avec les systèmes d'alarme ?

Oui, grâce à sa sortie vidéo standard, elle peut être intégrée à la plupart des systèmes de surveillance et d'alarme.

Comment nettoyer la caméra ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques. Pour l'intérieur, confiez à un technicien qualifié.

Que faire en cas de panne ?

Ne tentez pas de réparer vous-même. Contactez le service après-vente JVC ou un technicien agréé. L'appareil ne contient aucune pièce réparable par l'utilisateur.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction via le formulaire sur le site.

MODE D'EMPLOI TKC9510E JVC

Raccordement à la principale source d'alimentation

Cet appareil fonctionne sur une tension courant alternatif de 220 - 240 V, 50 Hz/60 Hz.

ATTENTION

Pour éviter les chocs électriques, ne pas ouvrir le coffret. Aucune pièce à l'intérieur n'est à régler par l'utilisateur. Confier les opérations d'entretien au personnel de service qualifié.

Cher(e) client(e),

Cet appareil est conforme aux directives et normes européennes en vigueur concernant la compatibilité électromagnétique et à la sécurité électrique.

Représentant européen de la société Victor Company of Japan, Limited :

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Allemagne

• Cet appareil nécessite une alimentation électrique de 24 V c.a. ou de 12 V c.c.(TKC9510E uniquement)
• En Europe, l'alimentation électrique de 24 V c.a. ou de 12 V c.c. doit être conforme à la directive suivante: alimentation électrique isolée seulement. (TKC9510E uniquement)
• En raison des codes spécifiques à votre région que vous devez respecter, cette installation doit être confiée à un professionnel qualifié.
• Des compétences spécifiques sont requises pour installer ce produit. Veuillez consulter votre revendeur pour l'installation.
• L'étiquette signalétique est collée sur la caméra.
• JVC décline toute responsabilité en cas de dommage causé à la caméra suite à une chute ou à un montage ne respectant pas les instructions d'installation.
• Lors du montage de ce produit au plafond ou au mur, choisissez un endroit suffisamment solide pour supporter le poids et veillez à renforcer le plafond ou le mur avant l'installation.
• Cette caméra peut tomber si les vis de fixation ne sont pas correctement serrées. Vérifiez que les vis soient correctement et solidement serrées.
• N'installez pas la caméra à proximité d'installations lumineuses produisant une forte chaleur, comme des spots d'éclairage. Cela pourrait provoquer des pannes ou causer un incendie.

Ce symbole n'estque dans reconnu l'Union européenne.

Informations relatives à l'élimination des appareils usagés, à l'fintention des utilisateurs

[Union européenne]

Lorsque ce symbole figure sur un appareil électrique et électronique, cela signifie qu'il ne doit pas être éliminé en tant que déchet ménager à la fin de son cycle de vie. Le produit doit être porté au point de pré-collecte approprié au recyclage des appareils électriques et électroniques pour y subir un traitement, une récupération et un recyclage, conformément à la législation nationale. En éliminant correctement ce produit, vous contriburez à la conservation des ressources naturelles et à la prévention des éventuels effets négatifs sur l'environnement et la santé humaine, pouvant être dus à la manipulation inappropriée des déchets de ce produit. Pour plus d'informations sur le point de pré-collecte et le recyclage de ce produit, contactez votre mairie, le service d'évacuation des ordures ménagères ou le magasin dans lequel vous avez acheté le produit. Des amendes peuvent être infligées en cas d'élimination incorrecte de ce produit, conformément à la législation nationale.

(Utilisateurs professionnels)

Si vous souhaitez éliminer ce produit, visitez notre page Web http://www.jvc.eu, afin d'obtenir des informations sur sa récupération.

[Pays ne faisant pas partie de l'Union européenne]

Si vous souhaitez éliminer ce produit, faites-le conformément à la législation nationale ou autres règles en vigueur dans votre pays pour le traitement des appareils électriques et électroniques usagés.

Merci de vous être procuré ce produit.

Reportez -vous aux "MANUEL D'INSTRUCTIONS" (pdf) du cédérom fourni pour en savoir plus.

Spécifications

Résolution horizontale: 550TV lignes (typique)

Ratio S/N vidéo : 52 dB (typique, AGC OFF)

Éclairage minimum

: Mode Couleur:0,05 lx (typique, 50 %, F1,2, AGC HIGH)0,025 lx (typique, 25 %, F1,2, AGC HIGH)Mode noir et blanc:0,006 lx (typique, 50 %, F1,2, AGC HIGH)0,003 lx (typique, 25 %, F1,2, AGC HIGH)

Monture d'objectif: Monture CS

Alimentation : 24 V c.a. 50 Hz/60 Hz, 12 V c.c. (TK-C9510E) électrique 220 V c.a. - 240 V c.a. 50 Hz/60 Hz (TK-C9511EG)

Longueur du câble : 1.900 mm (TK-C9511EG) d'alimentation

Consommation : 390 mA (TK-C9510E) électrique 60 mA (TK-C9511EG)

Température : -10 °C à 50 °C (gamme de fonctionnement) ambiente 0 °C à 40 °C (recommandé)

Poids : 310 g (TK-C9510E) 490 g (TK-C9511EG)

Accessoires : Manuel d'instructions × 1 CD-ROM × 1

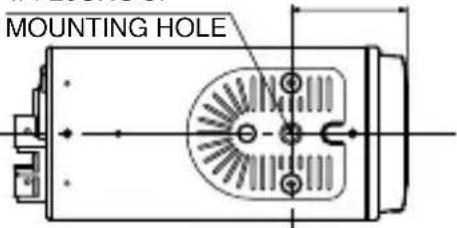

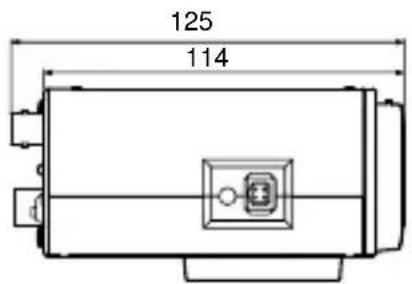

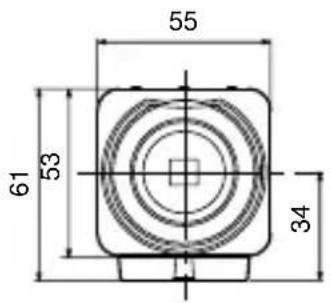

Dimensions (Unité: mm)

1/4 20UNC 37

* Les spécifications et l'apparence de cette caméra ainsi que des produits connexes peuvent faire l'objet de modifications sans préavis à des fins d'amélioration.
