TKC9510E - Камера наблюдения JVC - Бесплатное руководство пользователя

Тип продукта	Камера наблюдения
Бренд	JVC
Модель	TKC9510E
Горизонтальное разрешение	550 ТВЛ (типичное)
Отношение сигнал/шум видео	52 дБ (типичное, AGC ВЫКЛ)
Минимальная освещённость (цвет)	0,05 лк (50%, F1.2, AGC ВЫСОКИЙ)
Минимальная освещённость (чёрно-белый)	0,006 лк (50%, F1.2, AGC ВЫСОКИЙ)
Тип крепления объектива	Крепление CS
Электропитание	24 В пер. тока 50/60 Гц или 12 В пост. тока
Потребляемая мощность	390 мА
Рабочая температура	-10 °C до 50 °C
Вес	310 г
Комплектация	Инструкция по эксплуатации, CD-ROM
Монтаж	Требуется профессиональный монтаж (потолочный/настенный)
Стандарты	Соответствует европейским директивам (ЭМС, электробезопасность)
Безопасное питание	Требуется изолированный источник питания (24 В пер. тока или 12 В пост. тока)
Обслуживание	Нет деталей, регулируемых пользователем, доверьте квалифицированному персоналу
Европейский представитель	JVC Technical Services Europe GmbH, Германия

Часто задаваемые вопросы - TKC9510E JVC

Какое разрешение у камеры JVC TKC9510E?

Горизонтальное разрешение составляет 550 ТВЛ (типичное), обеспечивая чёткое изображение для наблюдения.

Какой тип питания требуется для этой камеры?

Она работает от 24 В пер. тока 50/60 Гц или 12 В пост. тока. Источник питания должен быть изолированным и установлен профессионалом.

Какова чувствительность при слабом освещении?

В цветном режиме минимальная освещённость составляет 0,05 лк (50%, F1.2, AGC ВЫСОКИЙ). В чёрно-белом режиме она снижается до 0,006 лк.

Могу ли я использовать другой объектив?

Да, камера оснащена креплением CS, совместимым с большинством стандартных объективов CS.

Как установить камеру на потолок?

Установка должна выполняться профессионалом. Убедитесь, что кронштейн достаточно прочен, а винты надёжно затянуты, чтобы избежать падения.

Каков диапазон рабочих температур?

Камера может работать при температуре от -10 °C до 50 °C. Для оптимальной производительности рекомендуется температура от 0 °C до 40 °C.

Совместима ли камера с системами сигнализации?

Да, благодаря стандартному видеовыходу она может быть интегрирована в большинство систем наблюдения и сигнализации.

Как чистить камеру?

Используйте мягкую сухую ткань. Не используйте химические средства. Для внутренней очистки обратитесь к квалифицированному специалисту.

Что делать в случае неисправности?

Не пытайтесь ремонтировать самостоятельно. Обратитесь в сервисную службу JVC или к авторизованному технику. Устройство не содержит деталей, ремонтируемых пользователем.

Где найти полную инструкцию?

Инструкция доступна для бесплатного скачивания в формате PDF на сайте notice-facile.com. Вы также можете запросить перевод через форму на сайте.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TKC9510E JVC

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ВОЗНИЕНОВЕНИЯ ПОЖАРА НЕ ПОДВЕРГАЙТЕ УСТРОЙСТВО ВОЗДЕЙСТВИЮ ВЛАГИ

- Камеру следует подключить к источнику напряжения 12 В постоянного тока или 24 В переменного тока. (ТК-С9510Е только)

- Источник напряжения 24 В переменного тока и 12 В постоянного тока должен соответствовать следущим требованиям: только изолированное питание. (ТК-С9510Е только)

- Установка должна выполняться только квалифицированным сервисным персоналом в соответствии со всеми местными правилами.

- При установке данного продукта следует соблюдать специальную методику. По всем вопросам установки, пожалуйста, обращайтесь к своему дилеру.

- Этикетка с номинальными характеристиками находится на камере.

- JVC не несет никакой ответственности за выплату компенсации, если вы уроните камеру по причине непрочной установки в результате невыполнения предусмотренных инструкций. Будьте внимательны во время установки.

- В случае крепления данного продукта к потолку или стене выберите место, прочность которого является достаточной, чтобы выдержать вес, и обязательно укрепите потолок или стену перед установкой.

- Камера может упасть, если крепежные винты затянуты неплотно. Проверьте, чтобы винты были затянуты плотно и должным образом.

- Не устанавливайте камеру вблизи осветительных приборов, например, прожекторов. В противном случае возможны сбои в работе или возгорание.

Благодарим вас за приобретение видеокамеры!

Дополнительную информацию можно найти в „ИНСТРУКЦИР ПО ЭКСПЛУАТАЦИИ“ (в формате pdf) на прилагающемся компактдиске.

R-1

Технические характеристики

Разрешение по горизонтали: 550TV линий (стандартное)
Соотношение сигнал/помехи видео	: 52 дБ (стандартный, АРУ выкл.)
Минимальное освещение	: Цветной режим:0,05 люкс (стандартный, 50 %, F1,2, AGC HIGH)0,025 люкс (стандартный, 25 %, F1,2, AGC HIGH)Черно-белый режим:0,006 люкс (стандартный, 50 %, F1,2, AGC HIGH)0,003 люкс (стандартный, 25 %, F1,2, AGC HIGH)
Крепление объектива	: Крепление CS
Источник питания	: 24 В переменного тока, 50 Гц/60 Гц, 12 В постоянного тока (TK-C9510E)220-240 В переменного тока, 50 Гц/60 Гц (TK-C9511EG)
Длина кабеля питания	: 1900 мм (TK-C9511EG)
Потребление тока	: 390 мА (TK-C9510E)60 мА (TK-C9511EG)
Температура окружающей среды	: от -10 °C до 50 °C (рабочий диапазон)от 0 °C до 40 °C (рекомендуется)
Масса	: 310 g (TK-C9510E)490 g (TK-C9511EG)
Дополнительные принадлежности	: Инструкция по эксплуатации × 1CD-ROM × 1

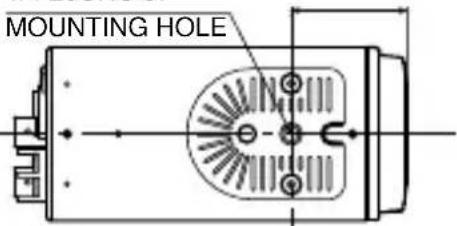

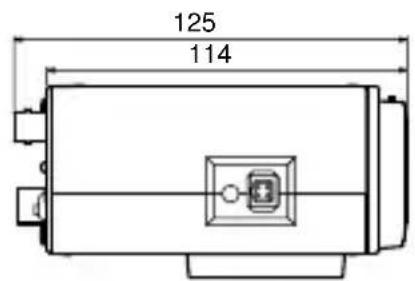

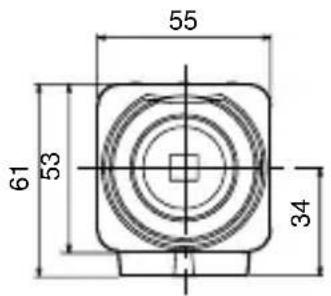

Чертеж с указанием размеров (единица измерения: мм)

1/4 20UNC 37

* Технические характеристики и внешний вид видеокамеры могут быть изменены с целью улучшения без предварительного уведомления.

Quick Installation

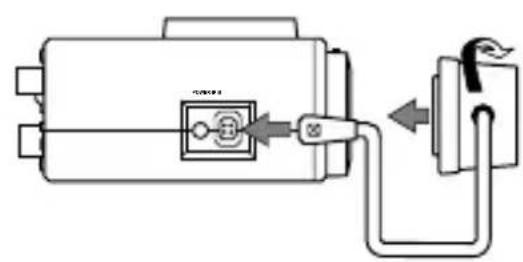

1 Mounting the Lens
