BEDIENUNGSANLEITUNG TKC9510E JVC

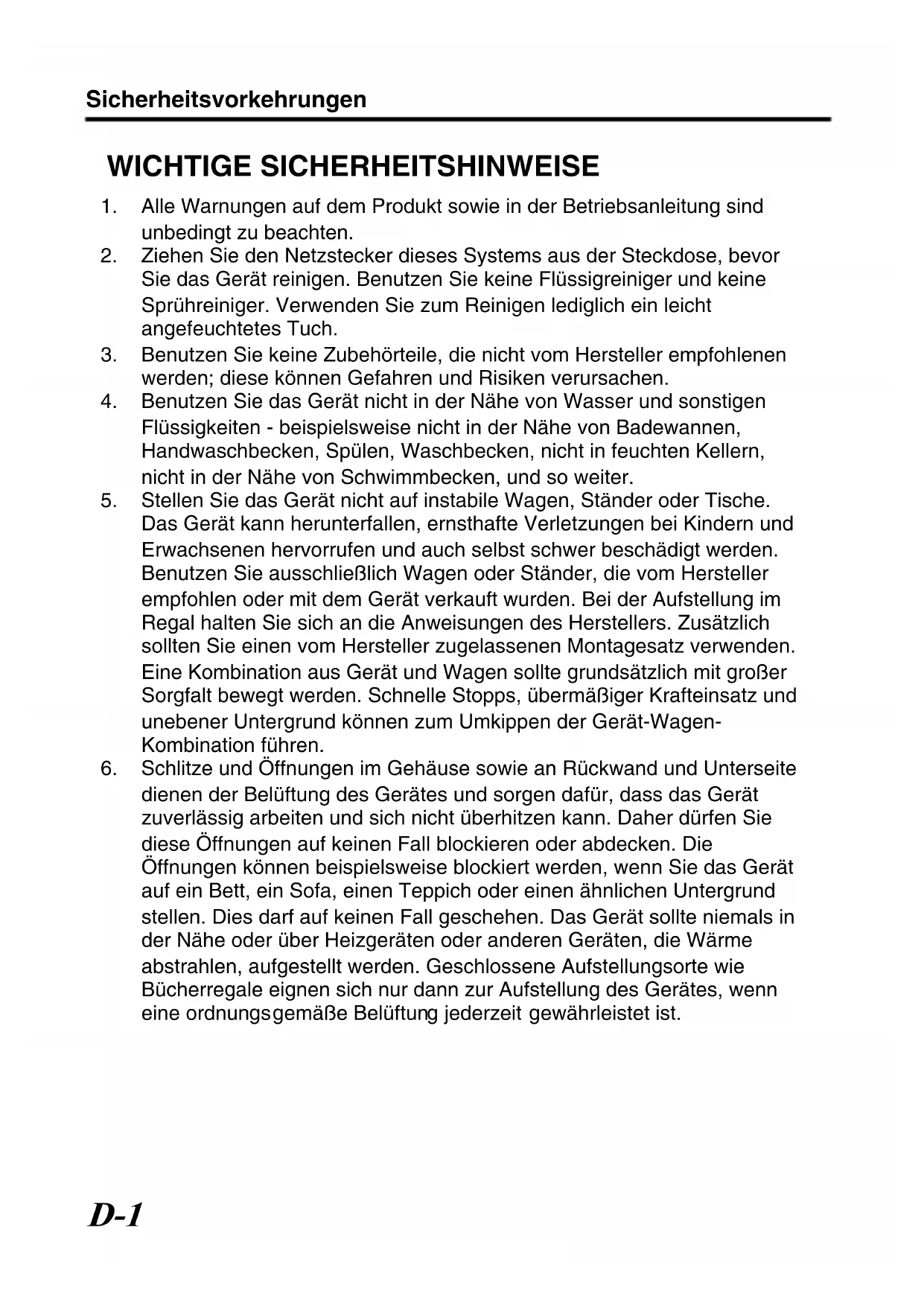

WICHTIGE SICHERHEITSHINWEISE

1. Alle Warnungen auf dem Produkt sowie in der Betriebsanleitung sind unbedingt zu beachten.
2. Ziehen Sie den Netzstecker dieses Systems aus der Steckdose, bevor Sie das Gerät reinigen. Benutzen Sie keine Flüssigreiniger und keine Sprühreiniger. Verwenden Sie zum Reinigen lediglich ein leicht angefeuchtetes Tuch.
3. Benutzen Sie keine Zubehörteile, die nicht vom Hersteller empfohlenen werden; diese können Gefahren und Risiken verursachen.
4. Benutzen Sie das Gerät nicht in der Nähe von Wasser und sonstigen Flüssigkeiten - beispielsweise nicht in der Nähe von Badewannen, Handwaschbecken, Spülen, Waschbecken, nicht in feuchten Kellern, nicht in der Nähe von Schwimmbecken, und so weiter.
5. Stellen Sie das Gerät nicht auf instabile Wagen, Ständer oder Tische. Das Gerät kann herunterfallen, ernsthafte Verletzungen bei Kindern und Erwachsenen hervorrufen und auch selbst schwer beschädigt werden. Benutzen Sie ausschließlich Wagen oder Ständer, die vom Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei der Aufstellung im Regal halten Sie sich an die Anweisungen des Herstellers. Zusätzlich sollten Sie einen vom Hersteller zugelassenen Montagesatz verwenden. Eine Kombination aus Gerät und Wagen sollte grundsätzlich mit großer Sorgfalt bewegt werden. Schnelle Stopps, übermäßiger Krafteinsatz und unebener Untergrund können zum Umkippen der Gerät-Wagen-Kombination führen.

6. Schlitze und Öffnungen im Gehäuse sowie an Rückwand und Unterseite dienen der Belüftung des Gerätes und sorgen dafür, dass das Gerät zuverlässig arbeiten und sich nicht überhitzen kann. Daher dürfen Sie diese Öffnungen auf keinen Fall blockieren oder abdecken. Die Öffnungen können beispielsweise blockiert werden, wenn Sie das Gerät auf ein Bett, ein Sofa, einen Teppich oder einen ähnlichen Untergrund stellen. Dies darf auf keinen Fall geschehen. Das Gerät sollte niemals in der Nähe oder über Heizgeräten oder anderen Geräten, die Wärme abstrahlen, aufgestellt werden. Geschlossene Aufstellungsorte wie Bücherregale eignen sich nur dann zur Aufstellung des Gerätes, wenn eine ordnungsgemäße Belüftung jederzeit gewährleistet ist.

7. Das Gerät ist mit einem Schutzkontaktstecker (einem Stecker mit Erdungsbügeln an beiden Seiten) ausgestattet. Dieser Stecker lässt si ch nur in eine geerdete Schutzkontaktsteckdose einstecken. Dies dient Ihrer Sicherheit. Falls sich der Stecker nicht problemlos in die Steckdose einstecken lassen sollte, lassen Sie die (veraltete) Steckdose von einem Elektriker austauschen. Versuchen Sie niemals, die Sicherheit, die Ihnen ein Schutzkontaktstecker bietet, auf irgendeine Weise außer Kraft zu setzen.

8. Um das Gerät während eines Gewitters oder für einen längeren unbeaufsichtigten Zeitraum zu schützen, ziehen Sie den Netzsteckeraus der Steckdose, und trennen Sie die Antenne oder das Kabelsystem ab. Dadurch vermeiden Sie Produktschäden, die als Folge eines Blitzeinschlags oder Stromstosses auftreten können.
9. Sorgen Sie dafür, dass nichts auf dem Netzkabel zu liegen kommt. Platzieren Sie das Gerät nicht an Stellen, an denen Personen auf das Kabel treten und es beschädigen können.
10. Beachten Sie alle Warnungen und Anleitungen, die auf dem Gerät vermerkt sind.
11. Überlasten Sie niemals Steckdosen oder Verlängerungskabel: Dies kann leicht zu Stromschlägen und Bränden führen.
12. Stecken Sie niemals Gegenstände gleich welcher Art durch die Gehäuseöffnungen in das Gerät; dabei können Hochspannung führende Teile berührt und Kurzschlüsse verursacht werden: Es besteht akute Brand- und Stromschlaggefahr. Lassen Sie niemals Flüssigkeiten gleich welcher Art auf oder in das Gerät gelangen.
13. Unter folgenden Bedingungen ziehen Sie den Netzstecker und lassen das Gerät von einem qualifizierten Techniker überprüfen und reparieren:

a. Wenn das Netzkabel oder der Netzstecker beschädigt ist; auch kleinste Beschädigungen können große Auswirkungen haben.

b. Falls Flüssigkeit auf oder in das Gerät gelangt sein sollte.

c. Wenn das Gerät mit Regen oder Wasser in Berührung gekommen ist.

d. Wenn das Gerät nicht normal funktioniert, obwohl die Betriebsanleitung befolgt wurde. Passen Sie nur die Steuerungen an, die in der Betriebsanleitung vermerkt sind. Die Anpassung anderer Steuerungen kann ansonsten zu Schäden führen, die dann sehr aufwändig von einem qualifizierten Techniker repariert werden müssen, damit das Gerät wieder einwandfrei funktioniert.

e. Falls das Gerät fallen gelassen oder das Gehäuse beschädigt wurde.

f. Falls sich die Leistung des Gerätes spürbar ändern sollte - in diesem Fall muss das Gerät dringend überprüft und/oder repariert werden.

• Die Einheit muss an AC24 V oder DC12 V Strom angeschlossen sein. (nur TK-C9510E)
• Die AC24 V und 12 V DC Stromzufuhr soll konform mit dem folgenden sein: nur Isolierte Stromzufuhr. (nur TK-C9510E)
• Diese Installation sollte von einer qualifizierten Person, die mit den örtlichen Vorschriften vertraut ist, vorgenommen werden.
• Zur Installation dieses Produkts ist eine spezielle technische Ausführung erforderlich. Bitte wenden Sie sich für eine Installation an Ihren Händler.
  • Das Etikett befindet sich auf der Kamera.
• JVC übernimmt keine Haftung, falls Ihnen die Kamera herunterfällt, weil Sie die Montage nicht sicher oder nicht entsprechend der Gebrauchsanweisung durchgeführt haben. Führen Sie die Installation mit äußerster Sorgfalt durch.
• Wenn Sie dieses Produkt an einer Decke oder einer Wand installieren, wählen Sie einen Ort, der dem Gewicht standhalten kann und verstärken Sie die Decke oder die Wand vor der Installation.
• Sind die Befestigungsschrauben nicht sicher angezogen, kann die Kamera herunterfallen. Vergewissern Sie sich, dass alle Schrauben sicher und fest angezogen wurden.
• Installieren Sie die Kamera nicht in der Nähe von Hitze abstrahlenden Lampen, wie Spotlights. Dies könnte zur Fehlfunktion oder einem Brand führen.

SPANNUNGSVERSORGUNG (nur TK-C9511EG)

Anschluss am Netz

Die Betriebsspannung für dieses Gerät beträgt AC220 V bis 240 V, 50 Hz/60 Hz.

WARNUNG

UM DER GEFAHR VON BRÄNDEN UND ELEKTRISCHEN SCHLÄGEN VORZUBEUGEN, DARF DIESES GERÄT WEDER DEM REGEN NOCH HOHER FEUCHTIGKEIT AUSGESETZT WERDEN.

ACHTUNG

Um elektrische Schläge zu vermeiden, das Gehäuse nie öffnen. Im Innern befinden sich keine Teile, die vom Benutzer gewartet werden können. Überlassen Sie die Wartung qualifiziertem Service-Personal.

Sehr geehrter Kunde, sehr geehrte Kundin,

dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan, Limited ist: JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Deutschland

Erklärung zum Rauschen (für die Bundesrepublik Deutschland):

Maschinenlärminformations-Verordunung 3. GPSGV, 06.01.2004: Der höchste

Schalldruckpegel beträgt 70 dB(A) oder weniger gamäß EN ISO 7779

Dieses Symbol ist nur in der Europäischen Union gültig.

Benutzerinformationen zur Entsorgung alter Geräte

[Europäische Union]

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollte das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden. Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben. Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafenausgesprochen werden.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite http://www.jvc.eu, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

Danke, dass Sie sich für dieses Produkt entschieden haben. Einzelheiten finden Sie in der PDF-Datei „BEDIENUNGSANLEITUNG“ auf der mitgelieferten CD-ROM.

Technische Daten

Horizontale Auflösung : 550TV Zeilen (typisch)

Video-Rauschabstand: 52 dB (typisch, AGC OFF)

Mindestens erforderliche Beleuchtung

: Farbmodus:0,05 lx (Standard, 50 %, F1,2, AGC HIGH)0,025 lx (Standard, 25 %, F1,2, AGC HIGH)Schwarz-Weiß-Modus:0,006 lx (Standard, 50 %, F1,2, AGC HIGH)0,003 lx (Standard, 25 %, F1,2, AGC HIGH)

Objektiv-Verschluss: CS-Halterung

Stromzufuhr

: AC 24 V 50 Hz/60 Hz, DC 12 V (TK-C9510E)AC 220 V - AC 240 V 50 Hz/60 Hz (TK-C9511EG)

Länge des : 1900 mm (TK-C9511EG)

Netzkabels

Stromverbrauch : 390 mA (TK-C9510E) 60 mA (TK-C9511EG)

Betriebstemperatur : - 10 °C bis 50 °C (Betriebsbereich) 0 °C bis 40 °C (empfohlen)

Gewicht : 310 g (TK-C9510E) 490 g (TK-C9511EG)

Zubehör : Bedienungsanleitung × 1 CD-ROM × 1

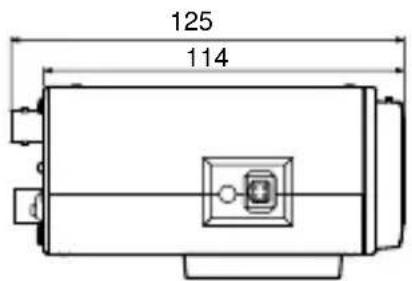

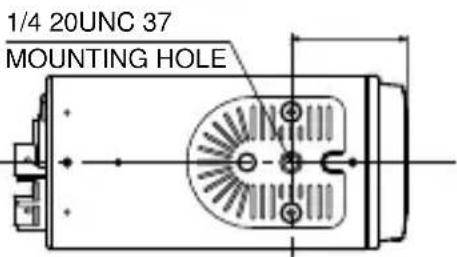

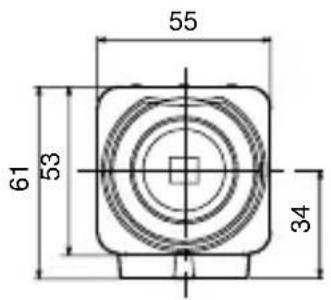

Dimensionales Konturenbild (Einheit: mm)

125 114

55 61 53 34

* Technische Daten und Erscheinungsbild dieser Kamera können im Rahmen von Produktverbesserungen unangekündigten Änderungen unterliegen.
