Tipo de producto	Cámara de vigilancia
Marca	JVC
Modelo	TKC9510E
Resolución horizontal	550 TVL (típico)
Relación señal/ruido de video	52 dB (típico, AGC OFF)
Iluminación mínima (color)	0,05 lx (50%, F1.2, AGC HIGH)
Iluminación mínima (blanco y negro)	0,006 lx (50%, F1.2, AGC HIGH)
Montura del objetivo	Montura CS
Alimentación eléctrica	24 V CA 50/60 Hz o 12 V CC
Consumo eléctrico	390 mA
Temperatura de funcionamiento	-10 °C a 50 °C
Peso	310 g
Accesorios incluidos	Manual de instrucciones, CD-ROM
Instalación	Profesional requerida (montaje en techo/pared)
Normas	Conforme a las directivas europeas (EMC, seguridad eléctrica)
Alimentación de seguridad	Alimentación aislada requerida (24 V CA o 12 V CC)
Mantenimiento	Ninguna pieza ajustable por el usuario, confiar al personal calificado
Representante europeo	JVC Technical Services Europe GmbH, Alemania

Preguntas frecuentes - TKC9510E JVC

¿Cuál es la resolución de la cámara JVC TKC9510E?

La resolución horizontal es de 550 TVL (típico), ofreciendo una imagen nítida para la vigilancia.

¿Qué tipo de alimentación necesita esta cámara?

Funciona con 24 V CA 50/60 Hz o 12 V CC. La alimentación debe ser aislada e instalada por un profesional.

¿Cuál es la sensibilidad en baja luz?

En modo color, la iluminación mínima es de 0,05 lx (50%, F1.2, AGC HIGH). En modo blanco y negro, desciende a 0,006 lx.

¿Puedo usar un objetivo diferente?

Sí, la cámara está equipada con una montura CS, compatible con la mayoría de los objetivos CS estándar.

¿Cómo instalar la cámara en el techo?

La instalación debe ser realizada por un profesional. Asegúrese de que el soporte sea lo suficientemente sólido y que los tornillos estén bien apretados para evitar una caída.

¿Cuál es el rango de temperatura de funcionamiento?

La cámara puede funcionar entre -10 °C y 50 °C. Para un rendimiento óptimo, la temperatura ambiente recomendada es de 0 °C a 40 °C.

¿La cámara es compatible con los sistemas de alarma?

Sí, gracias a su salida de video estándar, puede integrarse en la mayoría de los sistemas de vigilancia y alarma.

¿Cómo limpiar la cámara?

Utilice un paño suave y seco. No use productos químicos. Para el interior, confíe a un técnico calificado.

¿Qué hacer en caso de avería?

No intente repararlo usted mismo. Contacte al servicio postventa de JVC o a un técnico autorizado. El aparato no contiene ninguna pieza reparable por el usuario.

¿Dónde encontrar el manual completo?

El manual está disponible para descarga gratuita en formato PDF en notice-facile.com. También puede solicitar una traducción a través del formulario en el sitio web.

MANUAL DE USUARIO TKC9510E JVC

MANUAL DE INSTRUCCIONES

ISTRUZIONI

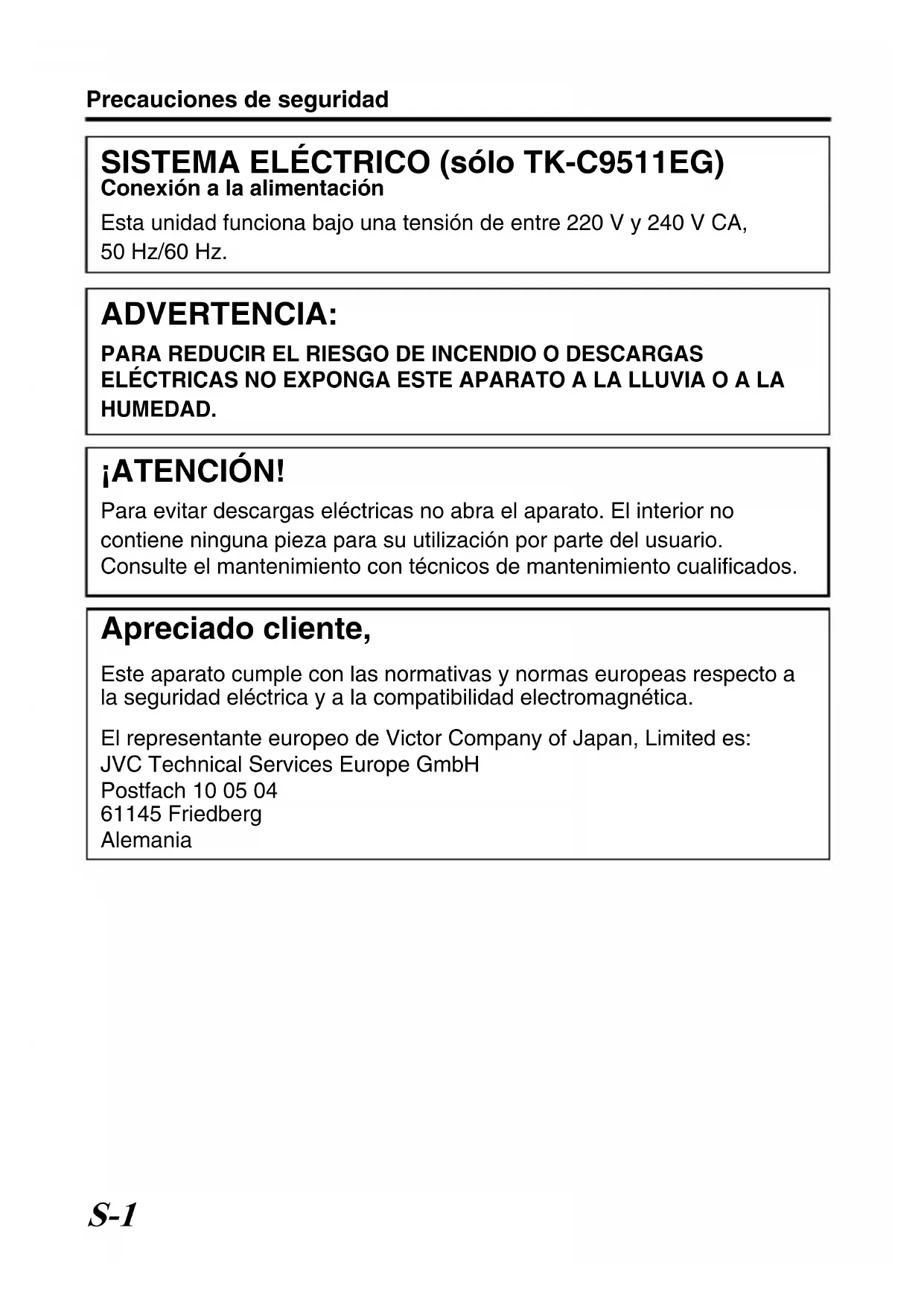

SISTEMA ELÉCTRICO (sólo TK-C9511EG)

Conexión a la alimentación

Esta unidad funciona bajo una tensión de entre 220 V y 240 V CA, 50 Hz/60 Hz.

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGAS ELÉCTRICAS NO EXPONGA ESTE APARATO A LA LLUVIA O A LA HUMEDAD.

¡ATENCIÓN!

Para evitar descargas eléctricas no abra el aparato. El interior no contiene ninguna pieza para su utilización por parte del usuario. Consulte el mantenimiento con técnicos de mantenimiento cualificados.

Apreciado cliente,

Este aparato cumple con las normativas y normas europeas respecto a la seguridad eléctrica y a la compatibilidad electromagnética.

El representante europeo de Victor Company of Japan, Limited es:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Alemania

• La unidad debe ser alimentada con una fuente de energía eléctrica de CA24 V o CC12 V. (sólo TK-C9510E)
• Sólo puede y debe utilizarse una fuente de alimentación de CA24 V / CC12 V conforme, es decir una fuente de alimentación aislada. (sólo TK-C9510E)
• Esta instalación debe ser realizada por el personal de mantenimiento capacitado de conformidad con todos los códigos locales aplicables.
• Se requiere una técnica especial para instalar este producto. Para la instalación, consulte con su distribuidor.
• La etiqueta de potencia está pegada a la estructura de la cámara.
• JVC no está sujeto a compensación alguna si su cámara se cae debido a un montaje poco seguro que no ha seguido la descripción de instalación. Preste especial atención durante la instalación.
• Cuando vaya a montar este producto en un techo o una pared, seleccione una ubicación lo suficientemente fuerte para soportar el peso de la cámara y asegúrese de reforzar el techo o la pared antes de la instalación.
• La cámara puede caerse si los tornillos de montaje no están bien apretados. Asegúrese de haber apretado los tornillos de forma adecuada y segura.
• No instale la cámara cerca de lámparas de alta temperatura (p. ej. focos). Podría estropearse o arder.

Información para los usuarios sobre la eliminación de equipos usados

Este símbolo sólo es válido en la Unión Europea.

[Unión Europea]

Este símbolo indica que los aparatos eléctricos y electrónicos no deben desecharse junto con la basura doméstica al final de su vida útil. El producto deberá llevarse al punto de recogida correspondiente para el reciclaje y el tratamiento adecuado de equipos eléctricos y electrónicos de conformidad con la legislación nacional.

Si desecha el producto correctamente, estará contribuyendo a conservar los recursos naturales y a prevenir los posibles efectos negativos en el medio ambiente y en la salud de las personas que podría causar el tratamiento inadecuado del producto desechado. Para obtener más información sobre el punto de recogida y el reciclaje de este producto, póngase en contacto con su oficina municipal, su servicio de recogida de basura doméstica o la tienda en la que haya adquirido el producto.

De acuerdo con la legislación nacional, podrían aplicarse multas por la eliminación incorrecta de estos desechos.

(Empresas)

Si desea desechar este producto, visite nuestra página Web http://www.jvc.eu para obtener información acerca de la retirada del producto.

[Otros países no pertenecientes a la Unión Europea]

Si desea desechar este producto, hágalo de conformidad con la legislación nacional vigente u otras normativas de su país para el tratamiento de equipos eléctricos y electrónicos usados.

Gracias por haber adquirido este producto.

Para más información, consulte las “MANUAL DE INSTRUCCIONES” (pdf) del CD-ROM facilitado.

Especificaciones

Resolución horizontal : 550TV líneas (típico)

Relación señal/ruido : 52 dB (típico, AGC OFF) del vídeo

Iluminación mínima : Modo de color: 0,05 lx (estándar, 50 %, F1,2, AGC HIGH) 0,025 lx (estándar, 25 %, F1,2, AGC HIGH) Modo en blanco y negro: 0,006 lx (estándar, 50 %, F1,2, AGC HIGH) 0,003 lx (estándar, 25 %, F1,2, AGC HIGH)

Montaje del objetivo : Montura CS

Fuente de alimentación : 24 V de CA, 50/60 Hz, 12 V de CC (TK-C9510E) 220 - 240 V de CA, 50/60 Hz (TK-C9511EG)

Longitud del cable : 1900 mm (TK-C9511EG) de alimentación

Consumo de corriente : 390 mA (TK-C9510E) 60 mA (TK-C9511EG)

Temperatura : De -10 °C a 50 °C (rango de funcionamiento) ambiente De 0 °C a 40 °C (recomendado)

Masa : 310 g (TK-C9510E) 490 g (TK-C9511EG)

Accesorios : Manual de Instrucciones × 1 CD-ROM × 1

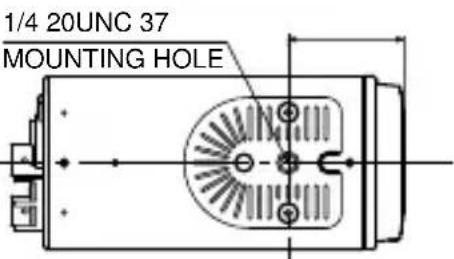

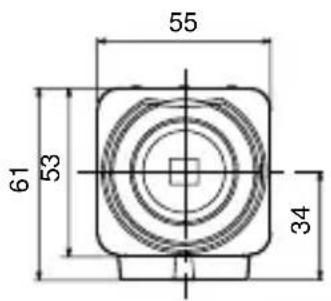

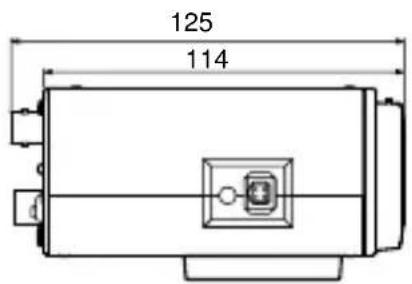

Boceto dimensional (Unidad: mm)

* Las especificaciones y la apariencia de esta cámara están sujetas a cambios sin previo aviso.

SISTEMA ELÉCTRICO (solo TK-C9511EG)

Conexión a la alimentación

Esta unidad funciona bajo una tensión de entre 220 V y 240 V CA, 50 Hz/60 Hz.

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGAS ELÉCTRICAS NO EXPONGA ESTE APARATO A LA LLUVI A O A LA HUMEDAD.

¡ATENCIÓN!

Para evitar descargas eléctricas no abra el aparato. El interior no contiene ninguna pieza para su utilización por parte del usuario. Consulte el mantenimiento con técnicos de mantenimiento cualificados.
