MODE D'EMPLOI HKKA92 JVC
HK-KA92 Unité de câble adaptateur de caméra
Instructions d'installation
(1)
Objet:
L'adaptateur permet de relier le connecteur du viseur électronique du GY-HC9x0 au moniteur DT-X92F.
Les signaux suivants sont transmis au moniteur à partir du connecteur multifonction: alimentation 12 V, SDI symétrique vers SDI asymétrique, Tally ROUGE, Tally VERT et signal d'activation EVF.
Veuillez retirer les sources d'alimentation des appareils pendant le montage et les branchements!

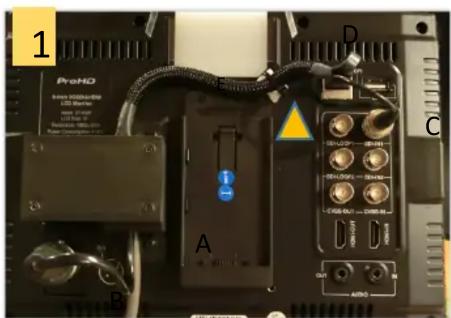

Premier montage:
Vissez la petite boîte noire en utilisant les deux vis M3 jointes au point A indiqué ici:
Ensuite, branchez la fiche CC (point B) dans la prise d'entrée CC. Le connecteur BNC SDI sur SDI1 IN (point C) et le connecteur RJ45 sur GPI (point D). Eviter de faire une boucle avec le câble SDI afin de ne pas créer d'interférences sur le signal. Le signal SDI pour le viseur a le format 1080i et ne peut être modifié. Le format de sortie de la caméra pour le viseur est fixe. Ceci termine l'installation mécanique de l'adaptateur.
(2)

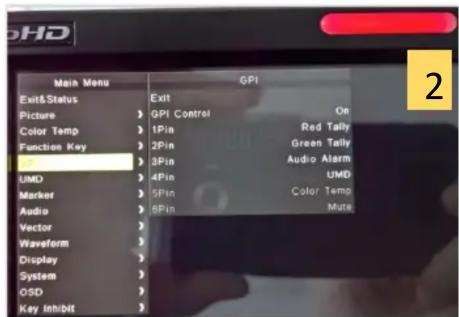

Paramétrage du menu requis sur le moniteur:
Sélection d'entrée sur SDI1! / Veuillez activer l'entrée GPI: / Menu: / Réglage GPI: / Contrôle GPI ON / PIN1 RED Tally / PIN2 GREEN TALLY. Les autres broches (PIN) ne sont pas utilisées! Après ce réglage, la fonctionnalité du Tally est effective.
(3)
Allumer / éteindre!
Assurez-vous que l'appareil photo est toujours allumé en premier, puis le
moniteur

Voici une note technique:
Le viseur d'origine fonctionne avec un petit délai d'activation pour la configuration de la communication de données. Ce n'est pas le cas pour le DT-X92. Veuillez donc toujours allumer la caméra en premier, puis le moniteur. Si la caméra doit être redémarrée, le moniteur devra être éteint et allumé à nouveau. Ceci est confirmé par le bouton d'alimentation qui clignote.
(4)
Lorsque vous brancher le connecteur multi-broches à la caméra, veuillez bien vérifier le sens du connecteur, ne forcez jamais! Lors de la déconnexion, faites attention au verrouillage de la prise! Le câble d'alimentation mesure environ 80 cm de long, ce qui laisse une marge de manœuvre suffisante pour faire fonctionner le moniteur à l'arrière de la caméra, même avec une liaison par fibre optique (avec un dos fibre). Vous pouvez utiliser les serre-câbles de la caméra pour fixer le câble.
