WM14VEH7NL - Lave-linge SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge frontal
Marque	Siemens
Modèle	WM14VEH7NL
Capacité de lavage	7 kg
Vitesse d'essorage maximale	1400 tr/min
Dimensions (H x L x P)	84,8 x 59,8 x 59,0 cm
Poids	71 kg
Alimentation électrique	230 V ~ 10 A, 50 Hz
Classe énergétique	A+++
Consommation d'eau annuelle	49 L par cycle
Niveau sonore (lavage/essorage)	72 dB / 74 dB
Affichage	Écran LED
Type d'ouverture	Hublot
Moteur	Moteur sans balais (iQdrive)
Fonctions principales	Départ différé, sécurité enfants, fin différée, détection de charge
Programmes de lavage	20 programmes dont coton, synthétiques, délicat, laine, essorage vidange
Options	Prélavage, speedPerfect, ecoPerfect, waterPlus, touche départ
Système de dosage automatique	i-Dos (optionnel)
Entretien et nettoyage	Nettoyage tambour, filtre de pompe accessible, bac à produits amovible
Sécurité	Sécurité enfant, arrêt en cas de porte ouverte, système anti-débordement
Pièces détachées et réparabilité	Notice de réparation détaillée pour le remplacement de pièces (dessus, panneau de commande, bac à produits, porte, joint, fermeture, lumière, couvercle de pompe, panneau de façade)
Indice de réparabilité	8,3/10 (estimé)
Connectivité	Home Connect (Wi-Fi)

FOIRE AUX QUESTIONS - WM14VEH7NL SIEMENS

Comment nettoyer le filtre de pompe ?

Pour nettoyer le filtre de pompe, ouvrez le couvercle de pompe (situé en bas à droite). Retirez le couvercle de la pompe en tournant, puis retirez délicatement le filtre. Nettoyez-le sous l'eau courante et remettez-le en place. Assurez-vous que l'appareil est débranché et que l'eau est évacuée.

Comment changer le joint de porte ?

Le remplacement du joint de porte nécessite de retirer le panneau de façade, le dessus et le panneau de commande. Suivez les étapes dans la notice de réparation. Il faut défaire le collier de serrage, débrancher les connecteurs, et retirer l'ancien joint. Le montage s'effectue dans l'ordre inverse en serrant l'anneau de tension à 3,4 Nm.

Que faire si le lave-linge ne démarre pas ?

Vérifiez d'abord l'alimentation électrique et que la porte est bien fermée. Si l'écran ne s'allume pas, vérifiez le disjoncteur. Si le message d'erreur apparaît, consultez le manuel d'utilisation. Un problème de verrouillage de porte peut nécessiter le remplacement de la fermeture de porte (voir notice de réparation).

Comment utiliser le programme de nettoyage du tambour ?

Sélectionnez le programme 'Nettoyage tambour' (ou 'Drum Clean') sur le panneau de commande. Lancez le programme sans linge et ajoutez un produit de nettoyage spécifique. Le programme chauffe l'eau à 90°C pour éliminer les résidus et les bactéries.

Comment réinitialiser le lave-linge ?

Pour réinitialiser, débranchez l'appareil pendant au moins 60 secondes puis rebranchez-le. Si l'écran affiche un code d'erreur, notez-le et consultez le manuel. Certains modèles permettent une réinitialisation en appuyant sur une combinaison de touches (voir notice).

Comment changer l'ampoule du tambour ?

L'ampoule du tambour se trouve derrière un support. Retirez d'abord le dessus, le bac à produits et le panneau de commande. Sortez le support de la lumière, débranchez les connexions électriques et retirez l'ampoule de son support. Remontez dans l'ordre inverse.

Pourquoi de l'eau reste dans le bac à produits ?

Cela peut être dû à un bac à produits obstrué ou mal inséré. Nettoyez le bac à produits sous l'eau chaude. Assurez-vous que le bac est bien enclenché. Si le problème persiste, vérifiez le tuyau d'arrivée d'eau et le filtre d'entrée.

Comment remplacer la poignée du bac à produits ?

Retirez d'abord le bac à produits en appuyant sur le loquet. Ensuite, retirez les éléments de fixation de la poignée et extrayez-la. Montez la nouvelle poignée en suivant l'ordre inverse.

Que signifie une fuite d'eau sous la machine ?

Cela peut provenir d'un joint de porte usé, d'un tuyau d'arrivée ou de vidange desserré, ou d'un filtre de pompe mal fermé. Vérifiez ces points. Pour le joint de porte, une réparation est nécessaire (voir notice de réparation).

Comment inverser le sens d'ouverture de la porte ?

Le modèle WM14VEH7NL permet de changer le sens d'ouverture de la porte. Il faut démonter la porte, retirer les charnières et les repositionner de l'autre côté. Suivez les instructions de la notice d'installation. Il est recommandé de faire appel à un professionnel.

MODE D'EMPLOI WM14VEH7NL SIEMENS

1 Over dit document. 87

Conseils de réparation - Lave-linge

A propos de ce document 171

1.1 Informations importantes 171
1.1.1 Objectif 171
1.2 Explication des symboles 171
1.2.1 Niveau de risque 171
1.2.2 Symboles de danger 171
1.2.3 Structure des indications d'advertisement 172
1.2.4 Symboles generaux 172

Outils et aides. 173
Réparation 174
3.1 Changer le dessus 174
3.1.1 Retirer le dessus. 174
3.1.2 Monter le dessus 174
3.2Changerlepanneau de commande 175
3.2.1 Retirer le panneau de commande 175
3.2.2 Monter le panneau de commande 175
3.3Changer le bac a produits 176
3.3.1 Retirer le bac a produits 176
3.3.2 Monter le bac a produits 176
3.4Changer la poignee du bac a produits 177
3.4.1 Retirer la poignee du bac a produits 177
3.4.2 Monter la poignee du bac a produits 177
3.5Changer la porte 178
3.5.1 Retirer la porte 178
3.5.2 Monter la porte 178
3.6 Changer les composants de la porte 179
3.6.1 Retirer les composants de la porte 179
3.6.2 Monter les composants de la porte 179
3.7 Changer le joint de porte 180
3.7.1 Retirer le joint de porte 180
3.7.2 Monter le joint de porte 183
3.8 Echange de la fermetre de porte 184
3.8.1 Retrait de la fermetre de porte 184
3.8.2 Monter la fermeture de porte 185
3.9 Changer la lumière du tambour 186

3.9.1 Retirer la luziere du tambour 186
3.9.2 Monter la luziere du tambour 186

3.10 Changer le couvercle de la pompe 187

3.10.1 Retirer le couvercle de la pompe 187
3.10.2 Monter le couvercle de la pompe 187

3.11 Changer le panneau de facade 188

3.11.1 Retirer le panneau de facaade 188
3.11.2 Monter le panneau de facade 190

A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contieniennent les informations sur le remplacement de certaines pieces de rechange précises, y compris des mises en garde.

Pour toute question, veillez contacter notre service après-vente. Notre responsabilité pour les domages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveau de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'advertissement. Le mot d'advertissement caractérisse la gravité du danger.

Niveau de dangereosite Signification

Le non respect de la consigne d'advertisement provoque la mort ou des bles-sures graves.

AVERTISSEMENT

PRUDENCE

Le non respect de la consigne d'advertissement peut provoquer la mort ou des blessures graves.

Le non respect de la consigne d'advertisement peut provoquer des blessures légères.

Le non respect de la consigne d'advertissement peut provoquer des dégats matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification

Consigne d'avertissement générale

Danger engendre par la tension elec trique

Risque d'explosion

Risque de blessures par coupure

A propos de ce document

Symbole de danger Signification
	Risque de blessures par écrasement
	Danger engendré par des surfaces très chaudes
	Danger engendré par un champ magnétique puissant
	Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'ajretissement

Les consignes d'advertisement figurant dans ce document ont un aspect uniforme et une structure uniforme.

DANGER Type et source du danger!!

Consequences possibles en cas de non-respect du danger / de l'advertisement.

Mesures et interdictions pour éviter le danger.

L'exemple suivant montre une consigne d'advertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommé.

DANGER Risque d'electrocution par des pieces o Mort par electrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
i	Caracterisation d'une astuce particulière (texte et/ou graphique)
1	Caracterisation d'une astuce simple (texte seul)
▶	Caracterisation d'un lien vers une vente
○	Caracterisation d'outils nécessaires
✓	Caracterisation de conditions nécessaires
if	Caracterisation d'une condition (si..., alors...)
●	Caracterisation d'un résultat
Start Caracterisation d'une touche ou surface de commande
[00123456] Caracterisation d'une referencia de piece
Statut Caracterisation d'un texte affché / fenetre (sur l'afficheur)

Tableau 3: Symboles généraux

Outils et aides

Désignation Détails Images
Outil auxiliaire [15000155]	Cale de montage pour démon-ter les pieces en plastique
Tournevis Torx T20 avec perçage [00340764]	100 mm , pour les vis avec la tige de sécurité
Clé dynamomé-trique [15000441]	Clé dynamométrique 20 - 100 Nm
Tournevis plat [00340854]	Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC
Tournevis plat [00340855]	Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC
Pince à bec fin, an-guilaire [00341269]	Longueur 200 mm
Pince coupante [00342182]	Longueur: 200 mm

Désignation Détails Images
Clé mixte [00340811]	Taille de la clé 10°mm, M6
Combination wrench [00340814]	Taille de la clé 13°mm, M8
Clé mixte [00340817]	Taille de la clé 17 mm, M10
Clé mixte [15000459]	Taille de la clé 16°mm, M10

Réparation

3.1 Changer le dessus

Outillage nécessaire:

Embout tournevis Torx TX20 6.3^(1/4") 152°mm, pour vis avec [00341272] avec trou,long axe de sécurité

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.1.1 Retirer le dessus

1. Retirer les vis (1).
2. Repousser le dessus vers l'arriere l'appareil (2).
3. Soulever le dessus (3) pour le retarder.

3.1.2 Monter le dessus

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.2 Changer le panneau de commande

Bords tranchants du boitier! Risque de coupures!

Porter des gants de protection.

Chute d'appareils inclins!

Fractures/blessures d'écrasement

• Securiser les appareils contre le risque de chute.

Risque de pieces qui chutent en raison de vis trop laches !Blessures dues à des pieces qui chutent.

Sécuriser les composants contre le risque de chute.

Risque de pieces qu chient en raison de vis trop faiches? Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pre-reguls:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Dessus a ete retire.174
Bac a produits retire.→176

3.2.1 Retirer le panneau de commande

1. 1. Retirer les vis (1).

2. Retirer les éléments de fixation (2, 3).

1. Relacher le contact a fiche de l'unité de commande.
2. Retirer le panneau de commande.

3.2.2 Monter le panneau de commande

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.3 Changer le bac à produits

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.3.1 Retirer le bac à produits

1. Ouvrir le bac a produits.
   2.1.Appuyer dessus pour l'inserer (1).

2. Retirer le bac a produits (2).

3.3.2 Monter le bac a produits

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.4 Changer la poignée du bac à produits

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retire.→176

3.4.1 Retirer la poignée du bac à produits

1. Retirer les éléments de fixation.

1. Retirer la poignee du bac a produits.

3.4.2 Monter la poignée du bac à produits

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.5 Changer la porte

PRUDENCE

Ouvrir la zone de charnière!

crasement/coincement des doigts
Ne pas insérer les doigts dans la zone de la chamiere.
Porter des gants de protection.

Pre-requils:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
La portes est ouverte.

3.5.1 Retirer la porte

1.

ATTENTION!

Risque de pieces qui chutent en raison de vis trop laches!
Dommages à autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.
- Sécuriser les composants contre le risque de chute.

A PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!

Blessures dues à des pièces qui chutent.
- Securiser les composants contre le risque de chute.

Retirer les vis (1).

1. Retirer la porte en la soulevant.

3.5.2 Monter la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.6 Changer les composants de la porte

PRUDENCE

Ouvrir la zone de charnière!

Ecrasement/coincement des doigts
Ne pas insérer les doigts dans la zone de la chamiere.
Porter des gants de protection.

Pré-requils:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Porta a ete retiree.178

3.6.1 Retirer les composants de la porte

Demonter la portedel'extérieurvers l'intérieur.

3.6.2 Monter les composants de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.7 Changer le joint de porte

Bords tranchants du boitier! Risque de coupures!

Porter des gants de protection.

Risque de pièces qui chutent en raison de vis trop lâches ! Blessures dues à des pièces qui chutent.

Securiser les composants contre le risque de chute.

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. 16, ex. au plancher.

Securiser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retire,→176
Porta a ete retiree.→178
Couvercle de la pompe a ete retire. 187

3.7.1 Retirer le joint de porte

1.

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

Sécuriser les apparèils contre le risque de chute.

Soulever I'appareil par I'avant.

1. Desserrer les vis dans la portion inférieure du panneau de façade (1).

1. Abaisser l'appareil.

Réparation

1. Retirer les vis dans la zone de la pompe (2). 5. 1. Desserrer les vis à l'arriere de l'appareil (1).

1. Retirer le dessus (2, 3).

2021-02-16_8001214495 Copyright par BSH Hausgeräte GmbH Pages 181 à 505

Réparation

6.1. Retirer les vis (1).

1. Relacher les éléments de fixation du panneau (2, 3).
2. Dessemer les vis du boitier du distributeur.

7. Retirer le panneau de commande.

1. Retirer le support de la lumière du tambour en partie supérieure.

9.

Retirer le collier de serrage de la manchette avec un outil en plastique.

1. D'éfaire le joint de porte du panneau de façade.
2. Debrancher le connecteur de cable de la fermetre de porte.

Réparation

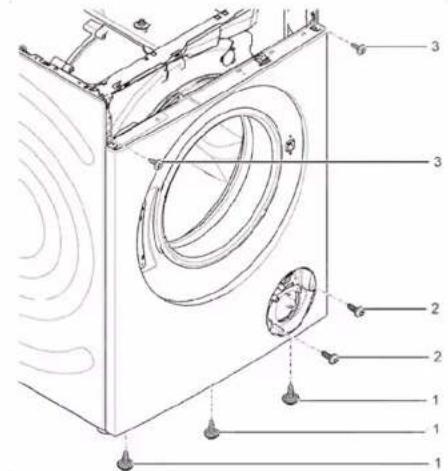

1. Desserrer les vis dans la portion supérieure du panneau de façade (3).

1. Retirer le panneau de façade.

2. Retirer tous les raccords de flexibles.

1. Retirer le joint de porte.

3.7.2 Monter le joint de porte

A VERTISSEMENT

Risque de chute de pieces en cas d'installation incorrecte!

Risque de blessure ou endommagement de l'appareil.

Serrer l'anneau de tension du joint de 3,4 Nm.

Le montage s'effectue dans l'ordre chronologique inverse

Réparation

3.8 Echange de la fermetre de porte

En tant que fabriçant, nous sommes obligés de fournir aux clients la fermeture de porte SAV incluant les instructions de réparation selon la régulation (EU) 2019/2023. Tout fouils, nous aimerions mentionner la nécessité d'effectuer un test électrotechnique par un électricien qualifié, après l'échange d'une fermeture de porte, avant la mise en service de l'appareil. Cette personne doit être qualifiée selon les lois, régulations et standards nationaux spécifiques, de façon vérifiable.

Risque d'électrocution en raison de pieces sous tension! Risque d'électrocution en cas de réparation non conforme

Les pieces électriques doivent être réparées par des techniciens qualifiés.
Àprous la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

---

Chute d'appareils inclines!

actures/blessures d'écrasement
Sécuriser les appareils contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches ! Blessures dues à des pièces qui chutent.
- Securiser les composants contre le risque de chute.

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. 2, ex. au plancher.
- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.

L'appareil n'est pas connecté à une alimentation en eau.

L'appareil est librement accessible.
Dessus a ete retire.174
Panneau de commande a ete retire.
Porta a ete retiree. 178
Collier de serrage a eté rétiè
Panneau de facade a ete retire.
Joint de porte a ete retire.

3.8.1 Retrait de la fermetre de porte

1. Debrancher la prise de la fermetre de porte.
2. Defaire la fermeture de porte.

1. Retirer la fermeture de porte.

Réparation

3.8.2 Monter la fermeture de porte

Le montage s'effectue dans l'ordre chronologique inverse.

2021-02-16_8001214495 Copyright par BSH Hausgeräte GmbH Pages 185 à 505

Réparation

3.9 Changer la lumière du tambour

PRUDENCE

Bords tranchants du boitier!

Risque de coupures!

Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclins!

Fractures/blessures d'écrasement

• Securiser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!

Blessures dues à des pieces qui chutent.

Securiser les composants contre le risque de chute.

ATTENTION!

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

Securiser les composants contre le risque de chute.

Pre-reguls:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Dessus a ete retire.174
Bac a produits retire.→176
Panneau de commande a ete retire.

3.9.1 Retirer la lumière du tambour

1.Sortir le support de la lumiere du tambour de I'appareil.
2. Debrancher les connexions electriques.
3. Retirer la luziere du tambour de son support.

3.9.2 Monter la luziere du tambour

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.10 Changer le couvercle de la pompe

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.10.1 Retirer le couvercle de la pompe

1. Ouvrir le couvercle de la pompe.

1. Retirer le couvercle de la pompe.

3.10.2 Monter le couvercle de la pompe

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.11 Changer le panneau de façade

PRUDENCE

Bords tranchants du boitier! Risque de coupures!

Porter des gants de protection.

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac a produits retire.→176
Porte a ete retiree.178
Joint de porte a eté rétiè
Couvercle de la pompe a ete retire.187

3.11.1 Retirer le panneau de façade

1.

A VERTISSEMENT

Chute d'appareils inclinés !

fractures/blessures d'écrasement

• Sécuriser les appareils contre le risque de chute.

Soulever I'appareil par I'avant.

1. Retirer les vis dans la portion inférieure (1).

1. Abaisser l'appareil.

Réparation

4.1.Retiner les vis (1).

1. Repousser le dessus vers l'arriere l'appareil (2).
2. Soulever le dessus (3) pour le retarder.

5.1.Retirer les vis (1).

1. Retirer les éléments de fixation (2, 3).

1. Retirer le panneau de commande.

7.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches ! Blessures dues à des pièces qui chutent.

• Sécuriser les composants contre le risque de chute.

Réparation

ATTENTION!

Risque de pieces qui chutent en raison de vis trop laches! Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher. Scurir les composants contre le risque de chute.

Retirer les vis à l'avant à partir du bas (2, 3).

1. Retirer le panneau de façade.

3.11.2 Monter le panneau de façade

Le montage s'effectue dans l'ordre chronologique inverse.

4.1.Odstranite vijake (1).
