Producttype	Voorlader wasmachine
Merk	Siemens
Model	WM14VEH7NL
Wasvermogen	7 kg
Maximale centrifugesnelheid	1400 tpm
Afmetingen (H x B x D)	84,8 x 59,8 x 59,0 cm
Gewicht	71 kg
Voeding	230 V ~ 10 A, 50 Hz
Energielabel	A+++
Jaarlijks waterverbruik	49 L per cyclus
Geluidsniveau (wassen/centrifugeren)	72 dB / 74 dB
Display	LED-scherm
Openingstype	Deur met ruit
Motor	Borstelloze motor (iQdrive)
Belangrijkste functies	Startuitstel, kinderveiligheid, einde uitstel, beladingsdetectie
Wasprogramma's	20 programma's waaronder katoen, synthetisch, fijn, wol, centrifugeren, aflaten
Opties	Voorwas, speedPerfect, ecoPerfect, waterPlus, starttoets
Automatisch doseersysteem	i-Dos (optioneel)
Onderhoud en reiniging	Trommelreiniging, toegankelijk pompfilter, verwijderbare wasmiddellade
Veiligheid	Kinderslot, stop bij geopende deur, overloopbeveiliging
Reserveonderdelen en repareerbaarheid	Gedetailleerde reparatiehandleiding voor vervanging van onderdelen (bovenblad, bedieningspaneel, wasmiddellade, deur, afdichting, sluiting, verlichting, pompdop, voorpaneel)
Repareerbaarheidsindex	8,3/10 (geschat)
Connectiviteit	Home Connect (Wi-Fi)

Veelgestelde vragen - WM14VEH7NL SIEMENS

Hoe reinig ik het pompfilter?

Om het pompfilter te reinigen, opent u het pompdopje (rechtsonder). Draai de pompdop eraf, verwijder voorzichtig het filter. Reinig het onder stromend water en plaats het terug. Zorg ervoor dat het apparaat is losgekoppeld en het water is afgevoerd.

Hoe vervang ik de deurafdichting?

Het vervangen van de deurafdichting vereist het verwijderen van het voorpaneel, bovenblad en bedieningspaneel. Volg de stappen in de reparatiehandleiding. Maak de klemband los, koppel de connectoren los en verwijder de oude afdichting. De montage gebeurt in omgekeerde volgorde, met een aandraaimoment van 3,4 Nm voor de spanring.

Wat moet ik doen als de wasmachine niet start?

Controleer eerst de stroomvoorziening en of de deur goed gesloten is. Als het scherm niet oplicht, controleer dan de stroomonderbreker. Als er een foutmelding verschijnt, raadpleeg dan de gebruiksaanwijzing. Een probleem met de deurvergrendeling kan vervanging van de deursluiting vereisen (zie reparatiehandleiding).

Hoe gebruik ik het trommelreinigingsprogramma?

Selecteer het programma 'Trommelreiniging' (of 'Drum Clean') op het bedieningspaneel. Start het programma zonder wasgoed en voeg een specifiek reinigingsmiddel toe. Het programma verwarmt het water tot 90°C om resten en bacteriën te verwijderen.

Hoe reset ik de wasmachine?

Om te resetten, koppelt u het apparaat gedurende minimaal 60 seconden los en sluit u het weer aan. Als het scherm een foutcode weergeeft, noteer deze dan en raadpleeg de handleiding. Sommige modellen kunnen worden gereset door een toetscombinatie in te drukken (zie handleiding).

Hoe vervang ik de trommelverlichting?

De trommelverlichting bevindt zich achter een houder. Verwijder eerst het bovenblad, de wasmiddellade en het bedieningspaneel. Haal de lichthouder eruit, koppel de elektrische aansluitingen los en verwijder de lamp uit de houder. Monteer in omgekeerde volgorde.

Waarom blijft er water in de wasmiddellade staan?

Dit kan komen door een verstopt of verkeerd geplaatste wasmiddellade. Reinig de wasmiddellade onder heet water. Zorg ervoor dat de lade goed vastklikt. Als het probleem aanhoudt, controleer dan de watertoevoerslang en het inlaatfilter.

Hoe vervang ik de hendel van de wasmiddellade?

Verwijder eerst de wasmiddellade door op de vergrendeling te drukken. Verwijder vervolgens de bevestigingselementen van de hendel en trek deze eruit. Monteer de nieuwe hendel in omgekeerde volgorde.

Wat betekent een waterlek onder de machine?

Dit kan komen door een versleten deurafdichting, een losse aanvoer- of afvoerslang, of een niet goed gesloten pompfilter. Controleer deze punten. Voor de deurafdichting is reparatie noodzakelijk (zie reparatiehandleiding).

Hoe draai ik de deur openingsrichting om?

Het model WM14VEH7NL maakt het mogelijk om de openingsrichting van de deur te wijzigen. U moet de deur demonteren, de scharnieren verwijderen en aan de andere kant herplaatsen. Volg de instructies in de installatiehandleiding. Het wordt aanbevolen om een professional in te schakelen.

GEBRUIKSAANWIJZING WM14VEH7NL SIEMENS

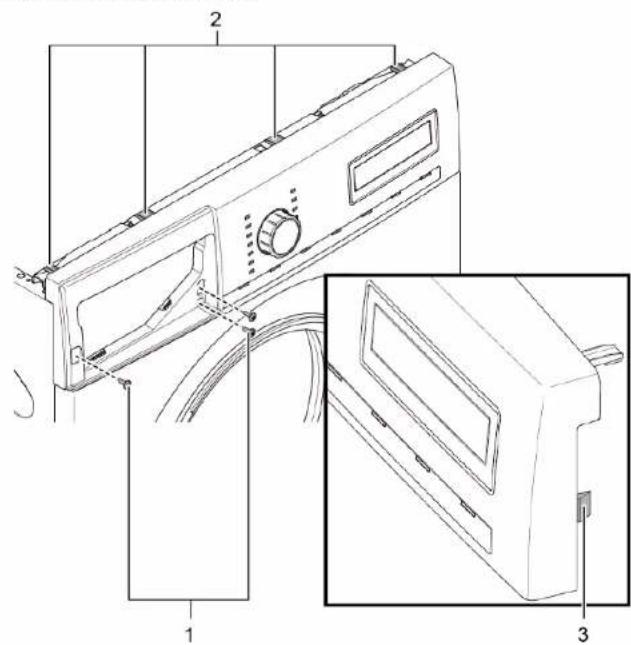

6.1.Uklonite vijke (1).

1. Otpustite zahvatne elemente ploce (2, 3).
2. Otpustite vike kucista dozatoria.

7. Uklonite plocu.

4.1.Uklonite vijke (1).

1. Gurnite radnu ploče do strazenje strane urežaja (2).
2. Pomaknite radnu plocu prema gore (3) da biste je uklonili.

5.1.Uklonite vijke (1).

1. Otpustite zahvatne elemente (2, 3).

1. Uklonite plocu.

7.

OPREZ

Loft apparentet op i fronten.

1. Løsn skruerne formeden pa frontpanelet (1).

1. Sænk apparatet ned.

Reparation

1. Fjern skruerne i pumpeomrátet (2). 5. 1. Løsn skruerne bag pa apparatet (1).

1. Fjern toppladen (2, 3).

Reparation

6.1.Fjern skruerne (1).

1. Frigor betjeningspanelets laseelementer (2, 3).
2. Løsn dispenserhusets skruer.

7. Fjern betjeningspanelet.

1. Fjern tromleysholderen foroven.

9.

BEMERKI

Loft apparatet op i fronten.

1. Fjern skruerne foreden (1).

1. Sænk apparatet ned.

Reparation

4.1.Fjern skruerne (1).

1. Skub toppladen bagud pa apparatet (2).
2. Bevag toppladen opad (3) for at fferne den.

5.1.Fjernskruerne (1).

1. Frigor laseelementerne (2, 3).

1. Fjern betjeningspanelet.

7.

PASPAI

Fare for nefaldende delie pga. lnsnede skrurer! Persnoskade pga.nedfaldende delie.

Reparatie informatatie - Wasmachine

1.1 Belangrijke informatie 87
1.1.1 Doel 87
1.2 Verklaring van symbolen 87
1.2.1 Gevarenniveauaus.. 87
1.2.2 Gevarensymbolen 87
1.2.3 Structuur van de waarschuwingen 88
1.2.4 Algemene symbolen 88

Gereedschappen en hulpmiddelen 89

Reparatie. 90
3.1 Werkblad verwangen 90

3.1.1 Werkblad verwijderen 90
3.1.2 Werkblad monteren 90

3.2 Bedieningspaneel verwangen 91
3.2.1 Bedieningspaneel verwijdenen 91
3.2.2 Bedieningspaneel monteren 91

3.3 Wasmiddellade verrangen 92

3.3.1 Wasmiddellade verwijderen 92
3.3.2 Wasmiddellade monteren 92

3.4 Handgreep wasmiddellade verrangen 93

3.4.1 Handgreep wasmiddellade verwijdenen 93
3.4.2 Handgreep wasmiddellade monteren 93

3.5 Deur verwangen 94

3.5.1 Deur verwijderen 94
3.5.2 Deur monteren 94

3.6 Deurcomponenten verrangen 95

3.6.1 Deurcomponenten verwijderen 95
3.6.2 Deurcomponenten monteren 95

3.7 Deurafdichting verrangen 96

3.7.1 Deurafdichting verwijderen 96
3.7.2 Deurafdichting monteren 99

3.8 Deurslot verrangen 100

3.8.1 Deurslot verwijderen 100
3.8.2 Deurslot monteren 101

3.9 Trommelverlichting verrangen 102

3.9.1 Trommelverlichting verwiederen 102
3.9.2 Trommelverlichting monteren 102

3.10Pompdeksel verrangen 103

3.10.1Pompdeksel verwijderen 103
3.10.2Pompdeksel monteren 103

3.11 Frontpanelervangen 104

3.11.1 Frontpaneel verwijderen 104
3.11.2 Frontpaneel monteren 106

Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijizingen worden de klant geholpen zich apparaten te repareren conform de toepasselijke verordering inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatme over ho gedefinierte reserveonderdelen konnen worden verwangen met inbegrip van waarschuwingen enGeVaren.

Neem bij vragen contact op met ozone klantenservice. We stellen ons alleen ansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevloodl.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveauaus

De waarschuwingsniveauaus worden aangegeven met een symbol en een signalwoord. Het signalwoord geeft de ernst van het gevaar aan.

Table 1: Gevarenniveaus

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing Niet in acht worden genommen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing Niet in acht worden genommen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICTIG	Als de waarschuwing Niet in acht worden genommen, kan dat tot Licht letsel leiden.
LET OP!	Als de waarschuwing Niet in acht worden genommen, kan dat tot materièle schade leiden.

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische abweidungen die einen individie geben van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
!	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

Over dit document

Gevarensymbol Betekenis
	Beknellingsgevaar
	Gevaar voor hete oppervlakken
	Gevaar voor sterke magnetische velden
	Gevaar voor nicht-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een gestandaardiseerde structuur.

GEVAAR

Soort gevaar en bron van het gevaar!

Mogilje经营活动于他不被他行之，

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderden wordt gewaarschuwd. De maatregel om het gee vaar te vermiinden wordt vermeld.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbol Betekenis
i	Identificatie van een speciale tip (tekst en/of afbeelding)
f	Identificatie van een eenvoudige tip(tekst)
	Identificatie van een link maar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
if	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst/ster (in het display van het apparatusat)

Tabel 3: Algemene symbolen

Gereedschappen en hulpmiddelen

Benaming Details	Afbeeldingen
Hulpgereedschap [15000155]	Gereedschap voor loshalen uit kunststof onderdelen
Torr T20 schroe- vendraaier met boorgat [00340764]	100 mm, voor schroeven met borgpen
Momentseutel [15000441]	Momentseutel 20 - 100 Nm
Sleufschroeven-draaier [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, Beschermende isolatie 1000 V AC
Sleufschroeven-draaier [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, Beschermende isolatie 1000 V AC
Naaldtang, gebo-gen [00341269]	Lenghte 200 mm
Zijsnijlang [00342182]	Lenghte: 200 mm

Benaming Details	Afbeeldingen
Ring-steeksleutel [00340811]	Maat 10°mm, M6	3
Combination wrench [00340814]	Maat 13°mm, M8	3
Ring-steeksleutel [00340817]	Maat 17 mm, M10	3
Ring-steeksleutel [15000459]	Maat 16°mm, M10	3

Reparatie

3.1 Werkblad verwangen

Speciale hulpmiddelen:

Torxbit TX20 met gat, lang 6,3"mm (1/4") 152"mm, voor schroeven met borgpen [00341272]

Voorwaarde:

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

3.1.1 Werkblad verwijderen

1. Verwijder schroeven (1).
2. Duw het werkblad maar de achterkant van het apparaat (2).
3. Beweeg het werkblad omhoog (3) om het te verwijderen.

3.1.2 Werkblad monteren

Monteer in omgekeerde volgorde.

Reparatie

3.2 Bedieningspaneel verrangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Werkblad is verwijderd. 90
Wasmiddellade is verwijderd. 92

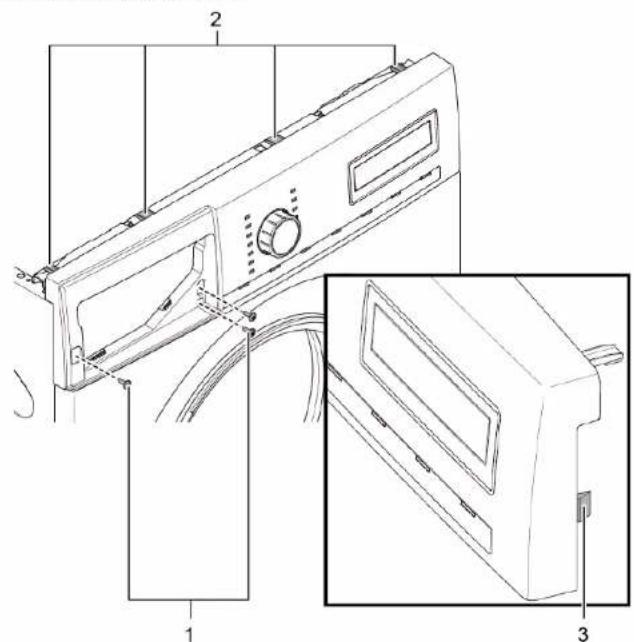

3.2.1 Bedieningspaneel verwijderen

1. 1. Verwijder schroeven (1).

2. Maak vergrendelelementen (2, 3) los.

1. Haal de stekkerverbinding van de bedieningseenheid los.
2. Verwijder het bedieningsspaneel.

3.2.2 Bedieningspaneel monteren

Monteer in omgeekerde volgorde.

Reparatie

3.3 Wasmiddellade verrangen

Voorwaarde:

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorziening afgehaald.

3.3.1 Wasmiddellade verwijdenen

1. Trek de wasmiddellade open.
2. 1. Druh het inezistuk (1) omlaag.
3. Verwijder de wasmiddellade (2).

3.3.2 Wasmiddellade monteren

Monteer in omgekeerde volgorde.

Reparatie

3.4 Handgreep wasmiddellade verrangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorziening afgehaald.
Wasmiddellade is verwijderd. 92

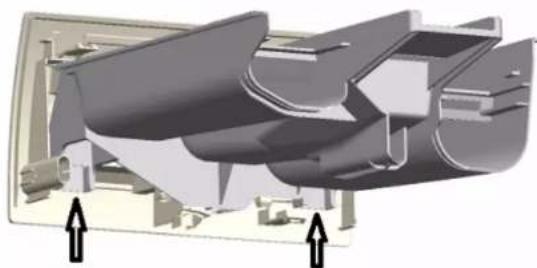

3.4.1 Handgreep wasmiddellade verwijdenen

1. Maak vergrendelelementen los.

1. Verwijder de handgreep van de wasmiddellade.

3.4.2 Handgreep wasmiddellade monteren

Monteer in omgekeerde volgorde.

Reparatie

3.5 Deur cervangen

VOORZICTIG

Maak het scharniergedeelte open!

Beknelling/afklemming van vingers
Steek uw vingers Niet in het scharniergedeelte.
Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorzieening afgehaald.
Deur wordl geopend.

3.5.1 Deur verwijderen

1.

LET OPI

Gevaar voor valende onderdelen als gevolg van losgeraakte
schroeven!
Schade aan andere onderdelen van het apparaat of bij de klant thus bijvoorbeeld aan de vloer.
Beveilig component gegen vallen.

A VOORZICTIG

Gevaar voor valende onderdelen als gevolg van losgeraakte
schroeven!
Letsel als gevolg van vallende onderdelen.
Beveilig component gegen vallen.

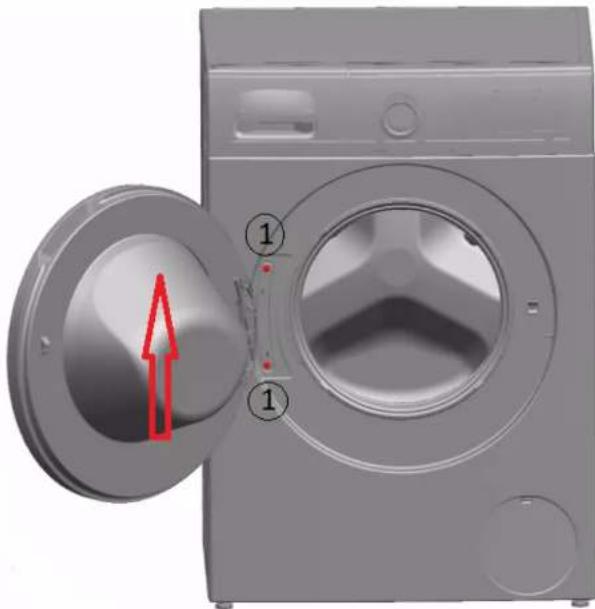

Verwijder schroeven (1).

1. Verwijder deur maar boven toe.

3.5.2 Deur monteren

Monteer in omgeekerde volgorde.

Reparatie

3.6 Deurcomponenten verrangen

A VOORZICTHIG

Maak het scharniergedeelte open!

Beknelling/afklemming van vingers
Steek uw vingers Niet in het scharniergededeelte.
Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorzieening afgehaald.
Deur is verwijderd.→94

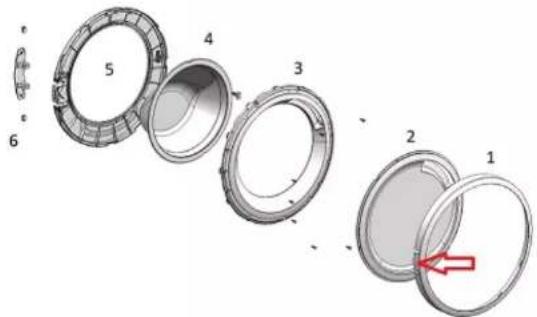

3.6.1 Deurcomponenten verwijderen

Demonteer de deur van buitenaar binnen.

3.6.2 Deurcomponenten monteren

Monteer in omgekeerde volgorde.

Reparatie

3.7 Deurafdichting verrangen

VOORZICHTG

Scherpe randen aan de behuizing! Snijtsetl

Draag veiligheidshandschoenen.

VAORZICTIG

Gevaar voor vallende onderdelen als gevolg van losgeraatke schroeven!

etsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgeraatke schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeeld aan de vloer.

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Wasmiddellade is verwijderd. 92
Deur is verwijderd. 94
Pompdeksen is verwijderd.103

3.7.1 Deurafdichting verwijderen

1.

WAARSCHUWING

Wegglieden van schuin staande apparaten!

Botbreuken /beknellingsletsel

Til het apparaat aan de voorkant op

1. Draai de schroeven onderaan het frontpaneel (1) los.

1. Laat het apparaat weez zakken.

Reparatie

1. Verwijder de schroeven in het pompgedeelte (2). 5. 1. Draai de schroeven aan de achlerkant van het apparaat (1) los.

1. Verwijder het werkblad (2, 3).

6.1. Verwijder schroeven (1).

1. Maak vergrendelelementen van het bedieningspaneel (2, 3) los.
2. Draai de schroeven in de behuizing van de wasmiddellade los.

7. Verwijder het bedieningsspaneel.

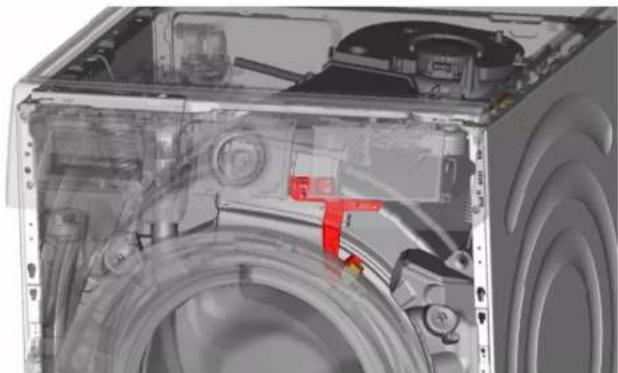

1. Verwijder de houder van de trommelverlichting bovenaan.

9.

Haal de spanring met een kunststof gereedschap van de afdichting af.

1. Haal de deurafdichting los van het frontpaneel.
2. Haal de kabelstekker los van het deurslot.

Reparatie

1. Draai de schroeven bovenaan het frontpaneel (3) los.

1. Verwijder het frontpaneel.

2. Maak alle slangverbindingen los.

1. Verwijder de deurafdlichting.

3.7.2 Deurafdichting monteren

WAARSCHUWING

Gevaar voor vallende onderdelen als gevolg van onjuiste installment!
Persoonlijk letseI of materiele schade aan het apparaat.

Haal de spanning van de rubber manchet aan met 3,4 Nm.

Monteer in omgekeerde volgorde.

Reparatie

3.8 Deurslot cervangen

Als fabrikant zijn wij conform Verordering (EU) 2019/2023 verplicht om consumenten eenreservedeurbewelling inclusief reparatie-instructues te verstrekken. Wij wollen u er darüber op wijzen dat na verwang van een deurbevwelling een elektrotechnische veil-gleidestest door een gekwalificeceerde elektricien vereist is voordat het apparaat in gebruik mag worden genommen. Deze persoon moet aantoonbaar gekwalificeceerd zich op grond van de landspecifieke wetten, regelgeving en normen.

LET OPI

Gevaar voor valende onderdelen als gevolg van losgeraakte schroeven! Schade aan andere onderdelen van het apparaat of bij de klant thus bij voorbeeld aan de vloer. Beveilig component gegen vallen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorzieining afgehaald.
Het apparaat is vrij toegankelijk.
Werkblad is verwijderd. 90
Bedieningspaneel is verwijderd.
Deur is verwijderd.94
Spanring is verwijderd.
Frontpanel is verwijderd.
Deurafdichting is verwijderd.

3.8.1 Deurslot verwijderen

1. Haal de stekker van het deurslot los.
2. Maak het deurslot los.

1. Verwijder het deurslot.

Reparatie

3.8.2 Deurslot monteren

Monteer in omgekeerde volgorde.

Scherpe randen aan de behuizing!
Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglieden van schuin staande apparaten!

Botbreuken / beknellingsletsel

Beveilig apparaten gegen weglijden.

VOORZICHTIG
Gevaar voor valende onderdelen als gevolg van losgeraakte
schroeven!
Letsel als gevolg van vallende onderdelen.
Beveiling component gegen vallen.

LET OPI

Gevaar voor valende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorzieening afgehaald.
Het apparatus is vrij toegankelijk.
Werkblad is verwiederd. 90
Wasmiddellade is verwijderd.92
Bedieningspaneel is verwijderd.

3.9.1 Trommelverlichting verwijderen

1. Trek de houder van de trommelverlichting uit het apparatus.
2. Haal de elektrische verbindingen los.
3. Haal de trommelverlichting uit de houder.

3.9.2 Trommelverlichting monteren

Monteer in omgekeerde volgorde.

Reparatie

3.10 Pompdeksel verrangen

Voorwaarde:

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorzieening afgehaald.

3.10.1 Pompdeksel verwijden

1. Open het pompdeksel.

1. Verwijder het pompdeksel.

3.10.2Pompdeksel monteren

Monteer in omgeekerde volgorde.

Reparatie

3.11 Frontpanelervangen

VOORZICHTG

Scherpe randen aan de behuizing!

letsel

Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorzieening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Wasmiddellade is verwijderd. 92
Deur is verwijderd. 94
Deurafdichting is verwijderd.
Pompdeksel is verwijderd.→103

3.11.1 Frontpaneel verwijderen

1.

WAARSCHUWING

Wegglijden van schuin staande apparaten!

Botbreuken / beknellingsletsel

Til het apparaat aan de voorkant op.

1. Verwijder de schroeven onderaan (1).

1. Laat het apparaat weez zakken.

Reparatie

4.1.Verwijder schroeven (1).

1. Duw het werkblad maar de anderekanten het en apparaat (2). 3. Beweeg het werkblad omhoog (3) om het te verwilderen.

5.1. Verwijder schroeven (1).

1. Maak vergrendelementen (2, 3) los.

1. Verwijder het bedieningsspaneel.

7.

VOORZICHTIG

Gevaar voor vallende onderdelen als gezolg van losgeraatke schroeven!

Letsel als gevolg van vallende onderden.

Verwijder de schroeven aan de voorkant van benedenaar boven (2, 3).

1. Verwijder het frontpaneel.

3.11.2 Frontpaneel monteren

Monteer in omgekeerde volgorde.

3.7.1 Removing door seal 117
3.7.2 Installing door seal 120

3.8 Replacing door lock 121

3.8.1 Removing door lock 121
3.8.2 Installing door lock 122

3.9 Replacing drum light 123

3.9.1 Removing drum light 123
3.9.2 Installing drum light 123

3.5.2 Installing door

3.7.1 Removing door seal

1.

Warning

3.7.2 Installing door seal

Warning

3.8.1 Removing door lock

3.8.2 Installing door lock

Eemaldage kruid (1).

4.1. Eemaldage kruid (1).

EykaataoTnOe 1e Tnyavti0eTn oepa.

EMIOKEUN

3.8 AvtikataaTaon aopalaeiac npotac

Qkatakeuaotns, utoxpeouaote va tapeoume otouc tnt avtaaktni oapaleia troptac, ouptepiaabovoeuvwuyo nienteekuoiuva m tov Kavoviao (EE) 2019/2023. Otoao, tholaeia va etianauovue on mtetayn avikataotaon ts aopaleiac troptas, atainetraie evac eelyxos nAeKtpoteviks oapaleiac ato kctaideevno naekpoano tripvTeor oe Aetoupyia noukeun.Auto to atopo Tpentei va elva anodeeiyev extaiadjuevo auupuva teous vouous, touc kavoviaoukai taipotutna tnc ouykekiuev xupac.

Pouu68e:

Houkeunéiva anoovudεevn anTnV npoxn npofoaia
Houakeun eivai aotouovdeevn an to nV trapoxn vepou.
H npo3aon otic oukeuec evai ae0epn.
Exi apapeoEi to kattk npyaioa-216
Exiaapaegei nmuTwn.
H nproTa exeI opaeEel.→220
Exiaapaei0aakTuioqTavuaqns.
Exi aippeBoi o ppootivoc rivaacac.
ExiaipieBTo aTeyavotoinTIOpTa

Nostipriniet ierices, laitas nesfdetu.

Paceliet ierlci no priekspuses.

1. Izskruvejiet skruves apakspuse (1).

1. Pazeminiet ierici.

Remonts

4.1. Izskruvejiet skruves (1).

1. Pastumiet darbvirsmu uz ierices aizmuguri (2).
2. Virziet darbvirsmu augsup (3), lai to nonemtu.

5.1.lzskruvejietskruves(1).

1. Atvienojiet stiprinajuma elementus (2, 3).

Purtati manusi de protectie.

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixati aparatele impotrivalaunecarii.

Purtati manusi de protectie.

Purtati manusi de protectie.

A VERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixati aparatele impotrivala unecarii.

ATENTIONARE

Purtati manusi de protectie.

Cerinta:
