WM14VEH7NL - Práčka SIEMENS - Bezplatný návod na obsluhu

Typ produktu	Práčka s predným plnením
Značka	Siemens
Model	WM14VEH7NL
Kapacita prania	7 kg
Maximálne otáčky odstreďovania	1400 ot./min
Rozmery (V x Š x H)	84,8 x 59,8 x 59,0 cm
Hmotnosť	71 kg
Elektrické napájanie	230 V ~ 10 A, 50 Hz
Energetická trieda	A+++
Ročná spotreba vody	49 L na cyklus
Hladina hluku (pranie/odstreďovanie)	72 dB / 74 dB
Displej	LED displej
Typ otvárania	Bubnové dvierka
Motor	Bezkartáčový motor (iQdrive)
Hlavné funkcie	Odložený štart, detská bezpečnostná poistka, odložený koniec, detekcia náplne
Pracie programy	20 programov vrátane bavlna, syntetika, jemné, vlna, odstreďovanie a vypúšťanie
Možnosti	Predpranie, speedPerfect, ecoPerfect, waterPlus, tlačidlo štart
Automatický dávkovací systém	i-Dos (voliteľné)
Údržba a čistenie	Čistenie bubna, prístupný filter čerpadla, vyberateľná nádobka na prací prostriedok
Bezpečnosť	Detská poistka, zastavenie pri otvorených dvierkach, systém proti pretečeniu
Náhradné diely a opraviteľnosť	Podrobný návod na opravu pre výmenu dielov (vrchný panel, ovládací panel, nádobka na prací prostriedok, dvierka, tesnenie, zámok dvierok, osvetlenie, kryt čerpadla, predný panel)
Index opraviteľnosti	8,3/10 (odhad)
Pripojiteľnosť	Home Connect (Wi-Fi)

Často kladené otázky - WM14VEH7NL SIEMENS

Ako vyčistiť filter čerpadla ?

Na vyčistenie filtra čerpadla otvorte kryt čerpadla (v pravej dolnej časti). Otočením odstráňte kryt čerpadla, potom jemne vyberte filter. Umyte ho pod tečúcou vodou a vložte ho naspäť. Uistite sa, že spotrebič je odpojený od elektriny a voda je vypustená.

Ako vymeniť tesnenie dvierok ?

Výmena tesnenia dvierok vyžaduje odstránenie predného panela, vrchného panela a ovládacieho panela. Postupujte podľa krokov v návode na opravu. Je potrebné uvoľniť sťahovaciu sponu, odpojiť konektory a odstrániť staré tesnenie. Montáž sa vykonáva v opačnom poradí s utiahnutím napínacieho krúžku na 3,4 Nm.

Čo robiť, ak práčka neštartuje ?

Najskôr skontrolujte elektrické napájanie a či sú dvierka správne zatvorené. Ak sa displej nerozsvieti, skontrolujte istič. Ak sa zobrazí chybové hlásenie, pozrite si používateľskú príručku. Problém so zámkom dvierok môže vyžadovať výmenu zámku dvierok (pozri návod na opravu).

Ako používať program čistenia bubna ?

Vyberte program 'Čistenie bubna' (alebo 'Drum Clean') na ovládacom paneli. Spustite program bez bielizne a pridajte špeciálny čistiaci prostriedok. Program ohrieva vodu na 90°C na odstránenie usadenín a baktérií.

Ako resetovať práčku ?

Na resetovanie odpojte spotrebič na najmenej 60 sekúnd a potom ho znova pripojte. Ak displej zobrazuje chybový kód, zapíšte si ho a pozrite si manuál. Niektoré modely umožňujú resetovanie stlačením kombinácie tlačidiel (pozri návod).

Ako vymeniť žiarovku bubna ?

Žiarovka bubna je umiestnená za držiakom. Najskôr odstráňte vrchný panel, nádobku na prací prostriedok a ovládací panel. Vyberte držiak svetla, odpojte elektrické pripojenia a vyberte žiarovku z držiaka. Zložte v opačnom poradí.

Prečo zostáva voda v nádobke na prací prostriedok ?

Môže to byť spôsobené upchatou alebo nesprávne vloženou nádobkou na prací prostriedok. Umyte nádobku pod tečúcou horúcou vodou. Uistite sa, že nádobka je správne zapadnutá. Ak problém pretrváva, skontrolujte prívodnú hadicu a vstupný filter.

Ako vymeniť rukoväť nádobky na prací prostriedok ?

Najskôr vyberte nádobku na prací prostriedok stlačením západky. Potom odstráňte upevňovacie prvky rukoväte a vytiahnite ju. Novú rukoväť namontujte v opačnom poradí.

Čo znamená únik vody pod strojom ?

Môže to byť spôsobené opotrebovaným tesnením dvierok, uvoľnenou prívodnou alebo odtokovou hadicou, alebo nesprávne uzavretým filtrom čerpadla. Skontrolujte tieto body. V prípade tesnenia dvierok je potrebná oprava (pozri návod na opravu).

Ako zmeniť smer otvárania dvierok ?

Model WM14VEH7NL umožňuje zmeniť smer otvárania dvierok. Je potrebné demontovať dvierka, odstrániť závesy a premiestniť ich na druhú stranu. Postupujte podľa pokynov v inštalačnej príručke. Odporúča sa obrátiť na odborníka.

NÁVOD NA OBSLUHU WM14VEH7NL SIEMENS

Montaz proved v opačné sledu.

Oprava

3.1 Vymena pracovnej plochy 405

3.1.1 Odobratie pracovnej plochy 405
3.1.2 Montáz pracovnej plochy 405

3.2 Vymena panelu oblozenia 406

3.11 Vymena celného panela 419

3.11.2 Montaz celného panela 421

3.11.1 Odstranenie celného panela 419

O tomto dokunte

1.1 Dolezité informácie

1.1.1 Ucel

TietoPokyny pre opravu pomahaju spotrebitelovi pri vlastnej oprave spotrebicov podla nariadenia o ekodizajne (z marca 2021).

Obsahuji informacia o vymene urcenych nahradnych dielov vratane varovania rizik.

Ak mate otazky, kontaktujte nás zákaznicky servis. Za poskodenia ručime len vtedy, akPokyny boli dodrzane správné.

1.2 Vysvetlenie symbolov

Üroveñ varovania Význam
ANEBEZPECENSTVO	Následkom nereštektovania varovného hlásenia je umtie alebo vázne zranenia.
VAROVANIE	Možnám následkom nereštektovania va-rovného hlásenia je umtie alebo vázne zranenia.
UPOZORNENIE	Možnám následkom nereštektovania va-rovného hlásenia su mieme zranenia.
POZORI	Možnám následkom nereštektovania va-rovného hlásenia je poškodenie majetku.

Tabulka 1: Urovne nebezpečenstva

1.2.2 Symboly oznacujce riziká

Symbol označujúci riziko Význam
!	Věobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napálím
	Nebezpečenstvo vybuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

O toto dokunte

Symbol označujúci riziko Význam
	Nebezpečenstvo v súvislosti s horúcimi povrchmi
	Nebezpečenstvo v súvislosti s magnetic-kým pol'om
	Nebezpečenstvo v súvislosti s neionizuju-cou radiáciou

Tabulka 2:Symbolo označujce riziká

1.2.3 Struktura varovani

Varovania v toto dokunte maju štandardny vzhfd a štandardnu Štruktúr.

Vseob. symbol Význam
OZNAČENIE prepojenia na videoánávod
OZNAČENIE požadovaných nastrojov
OZNAČENIE požadovaných podmienok
OZNAČENIE podmienky (ak ..., potom ...)
OZNAČENIE výsledku
[Spustenie]Označenie klávesu alebo tlacidla
[00123456] OZNAČENIE Čísla materiálu
Stav OZNAČENIE zobrazeného textu/okna (na displeji spotrebíča)

Tabulka 3: Vseobecne symboly

Nástroje a pomôcky

Oznăčenie Detaily	Snižmy
Pomocný nastroj [15000155]	Nástroj na uvořenie plastovych Častí
Skrutkovač Torx T20 s olvorom [00340764]	100 mm, pre skrutky s bezpeč- nostnám Čapom
Momentový kfluc [15000441]	Momentový kfluc 20 - 100 Nm
Plochy skrutkovač [00340854]	Čepel 3,5 mm x 0,6 mm x 100 mm, ochrná izolácia 1000 V AC
Plochy skrutkovač [00340855]	Čepel 5,5 mm x 1,0 mm x 125 mm, ochrná izolácia 1 000 V AC
Kliešte zahnute, špicate [00341269]	Dlžka 200 mm
Bočné štipacie kliešte [00342182]	Dlžka: 200 mm

Oznacenie Detaily $nímky
Kombinovaný kfuč [00340811]	Vefkost kfuča 10°mm, M6
Combination wrench [00340814]	Vefkost kfuča 13°mm, M8
Kombinovaný kfuč [00340817]	Vefkost kfuča 17 mm, M10
Kombinovaný kfuč [15000459]	Vefkost kfuča 16°mm, M10

2021-02-16 8001214495 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 404 z 505

Oprava

3.1 Vymena pracovnej plochy

Spezialne nastroje:

Bit Torx TX20 s olvorom, dihý 6,3°mm (1/4") 152°mm, pre skrutky s [00341272] bezpečnostným Čapom

Požiadavka:

3.1.2 Montáz pracovnej plochy

Poškodenie inych casti spotrebia alebo domacnosti zákaznika, napr.

podlhy.

Zaistite component proti pádu.

Poziadavka:

Spotrebie je odpojeny od elektrického napajania.
Spotrebič je opdojený od zdroja vody.
Zásuvka na prací prostriedok bola odobrátá. →407
Dvere boliodobrata.→409
Kryt Čerpadla bol odobratý.→418

3.7.1 Odoberanie tesnenia dveri

1.

VAROV

Zosmyknutie naklonenych spotreblcov!

Zlomeniny/pomliaždenia

Zaistite spotrebice proti zoemyknutiu.

Nadvihnite spotrebic v prednej casti.

1. UvoInite skrutky na spodku celného panela (1).

1. Zlozte spotrebič na podlau.

Oprava

1. Odstränte skrutky v priestore Čerpadla (2). 5. 1. Uvolfnite skrutky v zadnej Časti spotrebiača (1).

1. Odstrante pracovn u plochu (2, 3).

2021-02-16_8001214495 Autorske prava vlastni spolocnost BSH Hausgeräte GmbH Strana 412 z 505

Oprava

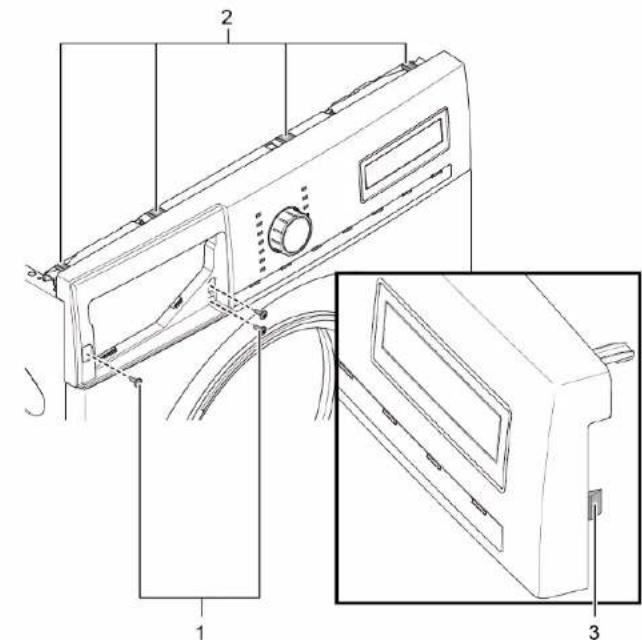

6.1.Odstraite skrutky (1).

1. Uvofnite zachytavacatie pvkr yelneho panela (2,3). 3.Uvofnite skrukty plastya davkovaica.

7. Odoberte panel oblozenia.

1. Odstrante drziak osvetlenia bubna v homej casti.

9.

POZORI

Riziko poskodenia povrchul Pouzitim nespravnych nastrojov sa povrch spotrebica moze po skriabat. Na yvmenu napinacieho kruzka pouzite len plastové nastroje.

Odoberte napinaci kruzok z tesnenia pouzitim plastoveho nastroja.

1. Uvofnite tesnenie dverf z celného panela.

2. Uvolfite káblóvú pripojku z poistky dvierok.

Oprava

1. Uvol'nite skrutky v hornej Časti Čelného panela (3).

1. Odoberte celnny panel.

2. Uvoftnite všetky hadicove pripojky.

Riziko pádu dielov po nesprávné injnstalacil!

Zranenie alebo poskodenie spotrebica.

Pritiahnite napinaci kruzok manzety do dverf pracky na 3,4 Nm.

Poskodenie inych casti spotrebia alebo domacnosti zakaznka, napr.

odlab

Zaistite component protipadu.

Požiadavka:

3.11 Vymena celného panela

UPOZORNENIE

Ostre hrany plastal!

Rezné poranenia

Noste ochranné rukavice.

Požladavka:

Spotrebič je odpojený od elektrického napájania.
Spotrebič je odpojený od zdroja vody.
Zasuvka na praci prostriedok bola odobrata. 407
Dvere boli odobrata. 409
Tesnenie dverf boli odobratae.
Kryt cerpadla bol odobraty. 418

3.11.1 Odstranenie celneho panela

1.

VAROVANIE

Zosmyknutie naklonenych spotreblcov!

Zlomeniny/pomliażdenia

Zaistite spotrebic protei zosmyknutiu.

1. Odstrante skrutky v spodnej Časti (1).

1. Zlozle spotrebic na podlahu.

Oprava

4.1.Odstraite skrutky (1).

1. Zatlakte pracovnu plochu do zdnej cesti spotrebica (2). 3. Odrstana tracovnu plochu posunutnaher (3).

5.1.Odstrante skrutky (1)

1. Uvolnite zachytávacie prvky (2, 3).

Riziko pádu dieyoy po uovfènì skrutiek!
Pośkodenie iinych casti spotrebíča alebo domácnosti zákaznika, na- pr. podláhy.

Odstrante skrutky v prednej casti zospodu nahor (2, 3).

1. Odoberte celny panel.
