WM14VEH7NL - Vaskemaskine SIEMENS - Gratis brugsanvisning og manual

Produkttype	Frontbetjent vaskemaskine
Mærke	Siemens
Model	WM14VEH7NL
Vaskekapacitet	7 kg
Maksimal centrifugeringshastighed	1400 omdrejninger/minut
Mål (H x B x D)	84,8 x 59,8 x 59,0 cm
Vægt	71 kg
Strømforsyning	230 V ~ 10 A, 50 Hz
Energiklasse	A+++
Årligt vandforbrug	49 L pr. cyklus
Støjniveau (vask/centrifugering)	72 dB / 74 dB
Display	LED-skærm
Åbningstype	Luge
Motor	Børsteløs motor (iQdrive)
Hovedfunktioner	Udsat start, børnesikring, forsinket slutning, belastningsregistrering
Vaskeprogrammer	20 programmer, herunder bomuld, syntetisk, finvask, uld, centrifugering og tømning
Valgmuligheder	Forvask, speedPerfect, ecoPerfect, waterPlus, startknap
Automatisk doseringssystem	i-Dos (ekstraudstyr)
Vedligeholdelse og rengøring	Trommelrengøring, tilgængeligt pumpfilter, aftagelig sæbeskuffe
Sikkerhed	Børnesikring, stop ved åben låge, anti-overløbssystem
Reservedele og reparerbarhed	Detaljeret reparationsvejledning til udskiftning af dele (top, betjeningspanel, sæbeskuffe, låge, pakning, lås, lys, pumpedæksel, frontpanel)
Reparerbarhedsindeks	8,3/10 (estimeret)
Forbindelse	Home Connect (Wi-Fi)

Ofte stillede spørgsmål - WM14VEH7NL SIEMENS

Hvordan rengør man pumpfilteret?

For at rengøre pumpfilteret skal du åbne pumpedækslet (nederst til højre). Drej pumpedækslet af, og tag forsigtigt filteret ud. Rengør det under rindende vand og sæt det tilbage. Sørg for, at apparatet er frakoblet, og at vandet er afledt.

Hvordan skifter man lågepakningen?

Udskiftning af lågepakningen kræver, at frontpanelet, toppen og betjeningspanelet fjernes. Følg trinnene i reparationsvejledningen. Du skal løsne spændebåndet, frakoble stikkene og fjerne den gamle pakning. Montering sker i omvendt rækkefølge, og spænd ringen til 3,4 Nm.

Hvad gør man, hvis vaskemaskinen ikke starter?

Kontrollér først strømforsyningen, og at lågen er ordentligt lukket. Hvis displayet ikke tænder, kontrollér afbryderen. Hvis der vises en fejlmeddelelse, se brugervejledningen. Et problem med lågelåsen kan kræve udskiftning af lågen (se reparationsvejledningen).

Hvordan bruger man trommelrengøringsprogrammet?

Vælg programmet 'Trommelrengøring' (eller 'Drum Clean') på betjeningspanelet. Start programmet uden tøj, og tilsæt et specifikt rengøringsmiddel. Programmet opvarmer vandet til 90°C for at fjerne rester og bakterier.

Hvordan nulstiller man vaskemaskinen?

For at nulstille skal du afbryde apparatet i mindst 60 sekunder og derefter tilslutte det igen. Hvis displayet viser en fejlkode, notér den og se i vejledningen. Nogle modeller kan nulstilles ved at trykke på en kombination af knapper (se vejledningen).

Hvordan skifter man trommelpæren?

Trommelpæren sidder bag en holder. Fjern først toppen, sæbeskuffen og betjeningspanelet. Tag lysholderen ud, frakobl de elektriske forbindelser, og tag pæren ud af holderen. Saml i omvendt rækkefølge.

Hvorfor er der vand tilbage i sæbeskuffen?

Dette kan skyldes en tilstoppet eller forkert isat sæbeskuffe. Rengør sæbeskuffen under varmt vand. Sørg for, at skuffen er korrekt indklippet. Hvis problemet fortsætter, kontrollér vandindtagsslangen og indløbsfilteret.

Hvordan udskifter man håndtaget på sæbeskuffen?

Fjern først sæbeskuffen ved at trykke på låsen. Fjern derefter fastgørelseselementerne for håndtaget, og træk det ud. Monter det nye håndtag i omvendt rækkefølge.

Hvad betyder en vandlækage under maskinen?

Det kan skyldes en slidt lågepakning, en løs indløbs- eller afløbsslange eller et dårligt lukket pumpfilter. Kontrollér disse punkter. For lågepakningen er reparation nødvendig (se reparationsvejledningen).

Hvordan vender man lågens åbningsretning?

Modellen WM14VEH7NL gør det muligt at ændre lågens åbningsretning. Man skal afmontere lågen, fjerne hængslerne og genplacere dem på den anden side. Følg instruktionerne i installationsvejledningen. Det anbefales at få en professionel til at gøre det.

BRUGSANVISNING WM14VEH7NL SIEMENS

1 Om dette dokument 66

1.1 Vigtig information 66
1.1.1 Formal 66
1.2Forklaring af symboler 66
1.2.1 Fareniveauer 66
1.2.2 Faresymboler 66
1.2.3 Advarslernes opbyng 67
1.2.4 Generelle symboler 67

Varktojer og hjælpemidler 68

Reparation 69

3.1 Udskiftning af topplade 69
3.1.1 Fjernelse at topplade.. 69
3.1.2 Montering af topplade 69
3.2 Udskiftning af betjeningspanel 70
3.2.1 Fjernelse af betjeningspanel 70
3.2.2 Montering af betjeningspanel 70
3.3 Udskiftning af saebeskiffe 71
3.3.1 Fjernelse af saebeskuffe 71
3.3.2 Montering af saebeskiffe 71

3.4 Udskiftning af sæbeskuffens handtag 72
3.4.1 Fjernelse af saebskuffens handtag 72
3.4.2 Montering af saebskuffens handtag 72
3.5 Udskiftning af dor 73
3.5.1 Fjernelse af dor 73
3.5.2 Montering af dor 73
3.6 Udskiftnig af dorkomponenter 74
3.6.1 Fjernelse af dorkomponenter 74
3.6.2 Montering af dorkomponenter 74
3.7 Udskiftning af dorpakning 75
3.7.1 Fjernelse af dorpakning.. 75
3.7.2 Montering af dorpakning 78
3.8 Udskiftning af dorlas 79
3.8.1 Fjernelse af drolas 79
3.8.2 Montering af drolas 80
3.9 Udskifting af tromleys 81

3.9.1 Fjemelse af tromlelys.. 81
3.9.2 Montering af tromelyse 81

3.10 Udskiftning af pumpens afdækning 82

3.10.1 Fjernelse af pumpens afdaekning 82
3.10.2 Montering af pumpens afdaekning 82

3.11 Udskiftning af frontpanel 83

3.11.1 Fjemelse af frontpanel 83
3.11.2 Montering af frontpanel 85

Om dette Dokument

1.1 Vigtig information

1.1.1 Formal

Disse reparationsanvisninger hijelper kunden til selv at kinne reparere apparater i henhold til den gaeldende lovigving om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfälde af sporgsmål. Vi patager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauuer

Adverselsniveauerne bestar af et symbol og et signalord. Signalordene indikerer faresns alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorli-ge kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvor-lige kvæstelser.
PAS Pål	Manglende overholdelse af advarsels-meddelelsen kan medføre mindfulness re køstelser.
BEMAERKI	Manglende overholdelse af advarsels-meddelelsen kan medfør materiel be-skadigelse.

Tabel 1:Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Faresymbol Betydning
!	Generel advarselsmeddeelse
	Fare for elektrisk spænding
	Eksplionsfare
	Fare for at skære sig

Om dette Dokument

Faresymbol Betydning
	Fare for klemning
	Fare pga. varme overflader
	Fare pga. kraftigt magnetfelt
	Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advansler i dette dokument har et standardiseret udseende og en standardiseret op-byng.

FARE

Farens type og

Mulige folger, hvis faren/advarslen ignoreres.

Fare for elektrisk stød pga. spændingsforende dele!

Dd ved elektrisk std

• Afbyrd apparatus fra stremforsyningen i mindfulness 60 sekund, for reparacioner pabegyndes.

1.2.4 Generelle symboler

Generelt symbol Betydning
i	Angivelse af et saerligt tip (tekst og/eller grafik)
j	Angivelse af etsimpelt tip (kun tekst)
k	Angivelse af et link til en videotutorial
l	Angivelse af nødvendige værktøjer
o	Angivelse af kraevede forudsætninger
p	Angivelse af en betingelse (hvis..., sä...)
q	Angivelse af et��at
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/ét vist vindue (i apparatusets display)

Tabel 3: Generelle symboler

Værktøjer og hjælpemidler

Betegnelse Detalje	Billeder
Hjælpeværktøj [15000155]	Værktøj til at løsne plastikdele ud	JULI
Skruetrækker Torx T20 med borehul [00340764]	100 mm for skruer med sik-ringsstift	- - - - - -
Momentnøgle [15000441]	Momentnøgle 20 - 100 Nm
Kærvskruetærkær [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, beskyttelsenisolering 1000 V AC	- - - - - -
Kærvskruetærkær [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, beskyttelsenisolering 1000 V AC	- - - - - -
Nåletaenger, vinklet [00341269]	Laengde 200 mm	- - - - - -
Bidetaenger [00342182]	Laengde: 200 mm	- - - - - -

Betegnelse Detaljer	Billeder
Fastnøgle [00340811]	Fastnøgle størrelse 10°mm, M6
Combination wrench [00340814]	Fastnøgle størrelse 13°mm, M8
Fastnøgle [00340817]	Fastnøgle størrelse 17 mm, M10
Fastnøgle [15000459]	Fastnøgle størrelse 16°mm, M10

Reparation

3.1 Udskiftning at topplade

Nodvendig voarktoj:

Torx-bit TX20 med hul, lang 6,3mm (1/4") 152mm for skruer med sikringsstift [00341272]

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.

3.1.1 Fjernelse at topplade

1. Fjern skruerne (1).
2. Skub toppladen bagud pa apparatet (2).
3. Bevag toppladen opad (3) for at fjerne den.

3.1.2 Montering af topplade

Monteri omvendr rækkefolge.

Reparation

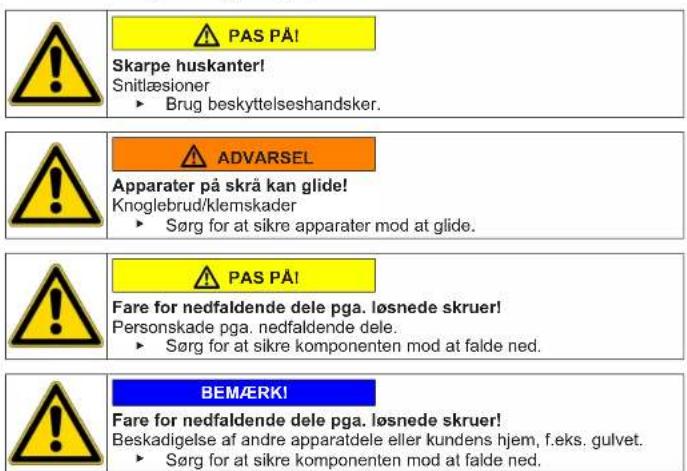

3.2 Udskifting af betjeningspanel

Preindstilling:

Apparatet er abrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Toppladen er fiernet. 69
Saebuskuffen er fjernet.71

3.2.1 Fjernelse af betjeningspanel

1. 1. Fjern skruerne (1).

2. Frigor laseelementerne (2, 3).

1. Frigør styreenhedens stikkontakt.
2. Fjern betjeningspanelet.

3.2.2 Montering af betjeningspanel

Montéi omvendr rækkefolge.

Reparation

3.3 Udskifting af saebeskuffle

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.

3.3.1 Fjernelse af sæbeskuffe

1. Traek saebeskuffen ud.
   2.1. Tryk ned pa indsatsen (1).

2. Fjern saebeskuffen (2).

3.3.2 Montering af saebeskuffle

Monteri omvendt rækkefolge.

Reparation

3.4 Udskiftning af saebeskuffens handtag

Preindstilling:

Apparatet er abrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Sæbeskuffen er fjernet.→71

3.4.1 Fjernelse af sæbeskuffens handtag

1. Frigør laseelementerne.

1. Fjern sæbeskuffens handlag.

3.4.2 Montering af saebeskuffens handtag

Monteri omvendt rakkefolge.

Reparation

3.5 Udskifting af dor

PAS PAI

Abent haengselomradel

Fingre kan blive klemt/saette sig fast
Grib ikke ind i hængselomradet.
Brug beskyttelseshandsker.

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Duren er aben.

3.5.1 Fjernelse af dor

1.

BEMERKI

Fare for nedfaldende dele pga. Iosnede skruer!

Beskadigelse af andre apparatdele ellkundens hjem, f.eks. gulvet.
Sorg for at sikre componenten mod at falde ned.

PAS PAI

Fare for nedfaldende dele pga. Iosnede skruer!
ersonskade pga. neddendedele
Sorg for at sikre componenten mod at falde ned.

Fjem skruerne (1).

1. Fjern daren opad.

3.5.2 Montering af dor

Montéi omvendr rækkefolge.

Reparation

3.6 Udskifting af dorkomponenter

PAS PAI

Abent haengselomrade!

Fingre kan blive klemt/saette sig fast
Grib ikke ind i hængselomradet.
Brug beskyttelseshandsker.

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Duren er fiernet. 73

3.6.1 Fjernelse af dorkomponenter

Skil deren ad udefra og ind.

3.6.2 Montering af dorkomponenter

Monté i omvendr rækkefolge.

Reparation

3.7 Udskiftning af dorpakning

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsvningen.
Saebeskuffen er fjernet. 71
Duren er fjernet. 73
Pumpens afdaekning er fjernet.82

3.7.1 Fjernelse af dorpakning

1

Fare for beskadiget overflade!
Apparats overflade kan blive ridset, hvis der bruges forkerte vaerktojer. Brug kun plastikvaerktojer til at udskiffe spenderingen.

Fjern spenderingen fra pakningsringen med et plastikværktj.

1. Frigor dorpakningen fra frontpanelet.
2. Frigør kabelkonnektoren fra drolasen.

Reparation

1. Løsn skruerne foroven pa frontpanelet (3).

1. Fjem frontpanelet.

2. Frigr alle slangeforbindelser.

1. Fjern dorpakningen.

3.7.2 Montering af dorpakning

ADVARSEL

Fare for nedfaldende delegga. forkert installation!

Fare for tilskadekomst eller beskadigelse af apparatet.

Spaend spænderingen pa dorbaelgen med 3,4 Nm.

Monteri omvendt rakkefolge.

Reparation

3.8 Udskifting af drolas

Som producent er vi forpligtet til at sikre kunderne adgang til dorfasen som resedvel, inklusive reparationsvejledingen, i overensstemmelse med forording (EU) 2019/2023. Vi gor imidertld opmaarksm pa, at det efter udskfitting af dorfasen er nodvendt med en elektofteknisk sikkerhedstest, der udfares af en kualificeret elektriker, ffor apparatet tages i brug. Denne person sakere dokumenterbart kualificeret i henhold til landespecifike love, forskrifter og standarder.

Fare for elektrisk stod pga. spandingsforende dele! Livsfare pga. elektrisk stod i tilfaelde af ukorrekt reparatio

F after reparationen udfoert en sikkerhedstest i henhold til VDE 0701 erler landspecificke forskrifter.

Skarpe huskanter!
Snitlaesioner
Brug besykttelseshands

Apparater pa skra kan glide! Knoglebrud/klemskader Sorg for at sikre applicater m

Fare for nedfaldende dele pga. Ionsne skeuert Persanskade pga.nedfaldende dele. Sorg for at sikre componenten mod at falde

Fare for nedfaldende delpe gpa. 1oennede skruer! Beskadigelse af andre apparatdele eher kundens hjem, feks. gulvet. Sarg for at sikre componenten mod at falde ned.

Preindstilling:

Apparater er afbrudr fra stromforsyningen. Apparater er afbrudr fra vandforsyningen.

Der er fri adgang til apparaterne.
Toppladen er fjernet. 69
Betjeningspanelet er fjernet.
Doren er fjernet.→73
Spanderingen er fjernet.
Frontpanelet er fjernet. Dorpakningen er fjerne

3.8.1 Fjernelse af drolas

1. Traek drolasstikket ud.
2. Frig drolasen.

1. Fjern drolasen.

Reparation

3.8.2 Montering af drolas

Monter omvendr riekkefolge.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Side 80 af 505

Reparation

3.9 Udskifting af tromleys

Skarpe huskanter!

Snitlaesjoner

Brug beskytteseshandsker.

Apparater pa skra kan glide!

Knoglebrud/klemskader

Beskadigelse af andre apparatdele ellkundens hjem, f.eks. gulvet.

Apparatet er abrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.
Toppladen er fiernet. 69
Saebeskuffen er fiernet.71
Beteningspanelet er fjernet.

1. Traek tromlelysholderen ud af apparatet.
2. Afbyd de elektriske tilslutninger.
3. Fjern tromleyset fra tromleysholderen.

3.9.2 Montering af tromelyse

Montér i omvendr raskkefolge.

Reparation

3.10 Udskifting af pumpens afdaekning

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.

3.10.1 Fjernelse af pumpens afdekning

3.10.2 Montering af pumpens afdækning

Montér i omvendr rskkefolge.

Reparation

3.11 Udskifting af frontpanel

PAS PAI

Skarpe huskanter!

Sinitlesioner

Brug beskytteseshandsker.

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er albrudt fra vandforsyningen.
Saebskuffen er fjernet,→71
Deren er fiernet 73
Dorpakningen er fiernet.
Pumpens afdaekning er fiernet. 82

3.11.1 Fjernelse af frontpanel

1.

ADVARSEL

Apparater paskra kan glide!

Knoglebrud/klemskader

Beskadigelse af andre apparatdele ellkundens hjem, f.eks. gulvet.

Montéi omvendr rækkefolge.

1 Om dette dokumentet. 318

1.1Viktig informasjon 318
1.1.1 Formal 318
1.2Forklaring av symboler 318
1.2.1 Farenivae 318
1.2.2 Faresymboler 318
1.2.3 Advarslenes struktur 319
1.2.4 Generelle symboler 319

Verktoy og hjelpemidler 320
Reparasjon 321
3.1 Utskifting av arbeidsplate 321
3.1.1 Demontering av arbeidsplate 321
3.1.2 Montering av arbeidsplate 321
3.2 Utskiftnig av instrumentpanel 322
3.2.1 Demontering av instrumentpanel 322
3.2.2 Montering av instrumentpanel 322
3.3 Utskifting av vaskemiddelskuff 323
3.3.1 Demontering av vaskemiddelskuff 323
3.3.2 Montering av vaskemiddelskuff 323
3.4 Utskiftning av handtak pa vaskemiddelskuff 324
3.4.1 Demontering av handtak pa vaskemiddelskuff 324
3.4.2 Montering av handtak pa vaskemiddelskuff 324
3.5 Utskiftning av dcr 325
3.5.1 Demontering av dcr 325
3.5.2 Montering av dcr. 325
3.6 Utskifting av dorkomponenter 326
3.6.1 Demontering av dorkomponenter 326
3.6.2 Montering av dorkomponenter 326
3.7 Utskiftning av dorpakning 327
3.7.1 Demontering av dorpakning 327
3.7.2 Montering av dorpakning 330
3.8 Utskiftning av drolas 331
3.8.1 Demontering av drolas 331
3.8.2 Montering av drolas 332
3.9 Utskifting av lampe i trommel 333

Apparatet kobles fra stramforsyningen.
Apparatet kobles fra vannforsyningen.

Apparatet kobles fra strormforsyningen.
Apparatet kobles fra vannforsyningen.
Arbeidsplaten er demonert. 321
Vaskemiddelskuffen er tatt ut.323

Apparatet kobles fra strormforsyningen.
Apparatet kobles fra vannforsyningen.

Apparatet kobles fra strormforsyningen.
Apparatet kobles fra vannforsyningen.
Vaskemiddelskuffen er tatt ut. 323

Apparatet kobles fra stromforsyningen.
Apparatet kobles fra vannforsyningen.
Duren er apen.

3.5.1 Demontering av dor

1.

OBS!

Apparatet kobles fra stromforsyningen.
Apparatet kobles fra vannforsyningen.
Daren er demontert.325

3.6.1 Demontering av dorkomponenter

Apparatet kobles fra stromforsyningen.
Apparatet kobles fra vannforsvningen.
Vaskemiddelskuffen er tatt ut. 323
Doren er demonter.325
Pumpedekslset er fjernet. 334

Apparatet kobles fra strmfsyningen. Apparatet kobles fra vannforsyningen

Apparatet er fritt tilgengelig.
Arbeidsplaten er demonter.321
Instrumentpanelet er demonter.
Doren er demontert. 325
Strammeringen er demoncert.
Frontpanelet er demonter.
Dorpakningen er demonter.

3.8.1 Demontering av drolas

1. Koble fra dorens laseplugg.
   2.Losne drolasen.

1. Demonter drolasen.

Reparasjon

Apparatet kobles fra strormforsyningen.
Apparatet kobles fra vannforsyningen.
Apparate er fritt tilgengelig.
Arbeidsplaten er demontert. 321
Vaskemiddelskuffen er tatt ut. 323
Instrumentpanelet er demontert.

Apparatet kobles fra strormforsyningen.
Apparatet kobles fra vannforsyningen.

Apparatet kobles fra strormforsyningen.
Apparatekobles fra vannforsyningen.
Vaskemiddelskuffen er tatt ut. 323
Deren er demontert,325
Dorpakningen er demonter
Pumpedekslseter fjernet. 334
