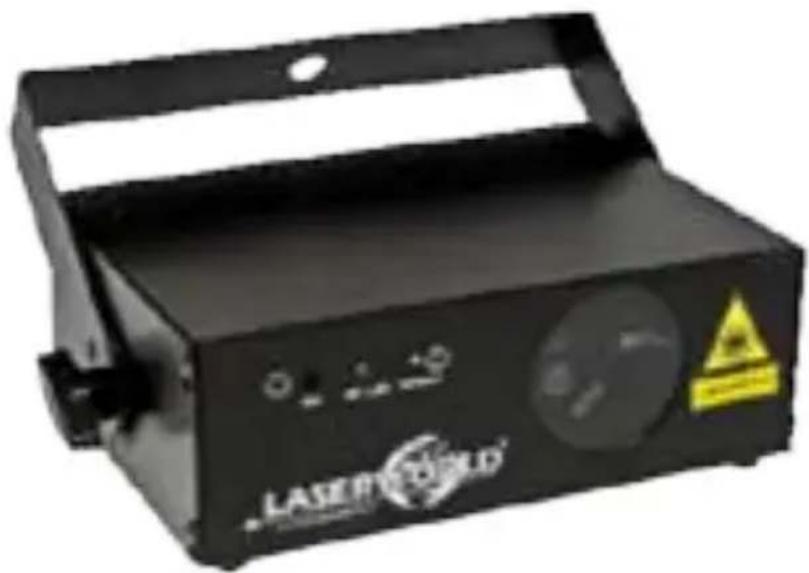

EL60G II - Éclairage Laserworld - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur laser pour spectacle et affichage
Marque	Laserworld
Modèle	EL60G II
Classe laser	3B
Sources laser	DPSS (532 nm vert), puissance garantie 40-60 mW
Scanner	Moteurs pas à pas haute performance, 2-5 kpps
Angle de scan	30° max
Modes de fonctionnement	Auto / musique (synchronisation sonore)
Faisceau	Environ 3 mm / 1,5 mrad
Alimentation	100V – 250V AC, 50/60 Hz
Consommation électrique	30 W
Température d’opération	+10°C à +35°C
Dimensions (L x l x H)	180 x 130 x 65 mm
Poids	1,33 kg
Contenu du colis	1 projecteur laser, 1 câble d’alimentation, 2 clés, 1 connecteur interlock
Installation	Usage professionnel, installation par personnel qualifié, distance minimale 15 cm du mur
Sécurité	Ne pas regarder le faisceau, porter des lunettes de protection adaptées, utiliser des outils non réfléchissants
Entretien	Nettoyer les ventilateurs et ailettes, éviter l’humidité et la chaleur excessive, laisser refroidir 15 min par heure d’utilisation
Pièces détachées et réparabilité	Contacter le revendeur Laserworld ; toute réparation par un personnel non agréé annule la garantie
Garantie	Le retrait du sticker de garantie annule toute prise en charge

FOIRE AUX QUESTIONS - EL60G II Laserworld

Quelle est la classe laser du Laserworld EL60G II ?

Le Laserworld EL60G II est un projecteur de classe laser 3B. Cela signifie qu'il émet un faisceau visible potentiellement dangereux pour les yeux. Son utilisation est réservée à un usage professionnel (spectacle et affichage) et nécessite le port de lunettes de protection adaptées.

Comment brancher et allumer l'appareil ?

1. Branchez le câble d'alimentation à l'appareil et à la prise secteur. 2. Insérez la clé dans l'interrupteur à clé et tournez sur 'ON'. 3. Assurez-vous que le connecteur Interlock est branché. 4. Appuyez sur 'ON' pour mettre sous tension. L'appareil démarre en mode musical. Pour éteindre, appuyez sur 'OFF', tournez la clé sur 'OFF' et débranchez le câble.

Quelles précautions de sécurité dois-je prendre avant d'utiliser le laser ?

Ne regardez jamais directement le faisceau laser. Utilisez des outils non réfléchissants et retirez tout objet réfléchissant (bagues, montres). Portez des lunettes de protection adaptées à la longueur d'onde (532 nm). Assurez-vous que l'installation respecte les distances de sécurité et que l'alimentation peut être coupée en urgence via un interrupteur d'urgence ou le connecteur Interlock.

Puis-je utiliser le laser en extérieur ?

Non, l'utilisation en extérieur est déconseillée. L'appareil doit être protégé de l'humidité, de la pluie et des projections d'eau. Son environnement doit être sec et à l'abri des intempéries. De plus, la température d'opération est limitée à +10°C à +35°C.

Comment entretenir le projecteur laser ?

Nettoyez régulièrement les ventilateurs et les ailettes de refroidissement pour éviter la surchauffe. Évitez les allumages et extinctions rapides et successifs. Laissez refroidir l'appareil environ 15 minutes par heure d'utilisation. Stockez et transportez-le dans une mallette adaptée (flightcase). Toute intervention interne doit être effectuée par un personnel agréé.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est bien branché et que la tension secteur correspond à 100V-250V AC. Assurez-vous que la clé est en position 'ON' et que le connecteur Interlock est correctement enfiché. Si le problème persiste, contactez votre revendeur Laserworld. N'ouvrez pas l'appareil vous-même, car cela annulerait la garantie.

Quelle est la puissance du laser vert ?

Le laser vert (532 nm) du EL60G II a une puissance garantie de 40-60 mW au module. Cette puissance est suffisante pour des effets de spectacle en intérieur, mais nécessite le respect strict des règles de sécurité.

L'appareil peut-il être commandé en DMX ?

Non, le EL60G II ne possède pas d'entrée DMX. Il fonctionne en mode autonome (Auto) ou synchronisé sur la musique (mode musical) via un potentiomètre de sensibilité à l'arrière. Pour une commande avancée, il faut se tourner vers d'autres modèles de la gamme Laserworld.

Quels accessoires sont fournis avec le projecteur ?

Le colis contient : 1 projecteur laser EL60G II, 1 câble d'alimentation, 2 clés (pour l'interrupteur à clé), 1 connecteur Interlock (déjà fixé), et le mode d'emploi. Aucun flightcase ni lunettes de protection ne sont inclus.

Comment éteindre correctement le laser ?

Pour éteindre, appuyez d'abord sur le bouton 'OFF' à l'avant de l'appareil. Ensuite, tournez la clé sur 'OFF' et débranchez le câble d'alimentation de la prise secteur. Même éteint, le laser reste sous tension en veille, donc débrancher est essentiel pour une sécurité totale.

MODE D'EMPLOI EL60G II Laserworld

Avant d'utiliser cet apparéil pour la première fois nous vous recommendons de dire cette notice d'utilisation!

English
Deutsch
Français
03/2016

Legal notice:

Information juridique :

L'entreprise Laserworld (Switzerland) AG se réserve le droit d'effectuer des modifications concernant leurs produits et ainsi de répondre au développement technique.

Ces modifications ne seront pas nécessairement annunciées en tout cas spécifique.

Ce mode d'emploi et les informations contenues dedans ont ete tablis avec le soin minutieux qui s'impose dans ce cas.

Laserworld (Switzerland) AG ne pourra pas etre tenue responsable pour d'eventuelles erreurs d'impression ou dommages en résultats.

En cas de doutes, veuillez toujours contacter Laserworld (Switzerland) AG. Les noms de marques et de produits utilisés dans ce mode d'emploi sont des marques de fabrique ou des marques déposées.

L'utilisation est réservée à un usage professionnel selon décret n°2007-665 du 2 mai 2007 relatif à la sécurité des appareils à laser-sortant!

Article 4 bis :

« Les usages spécifique autorisés pour les apparciels à laser sortant d'une classe supérieurie à 2 sont les usages professionnels suivants :

(..)

9^ Spectacle et affichage :

Toutes les applications de trajectorie, de visualisation, de projection ou de reproduction d'images en deux ou trois dimensions. »

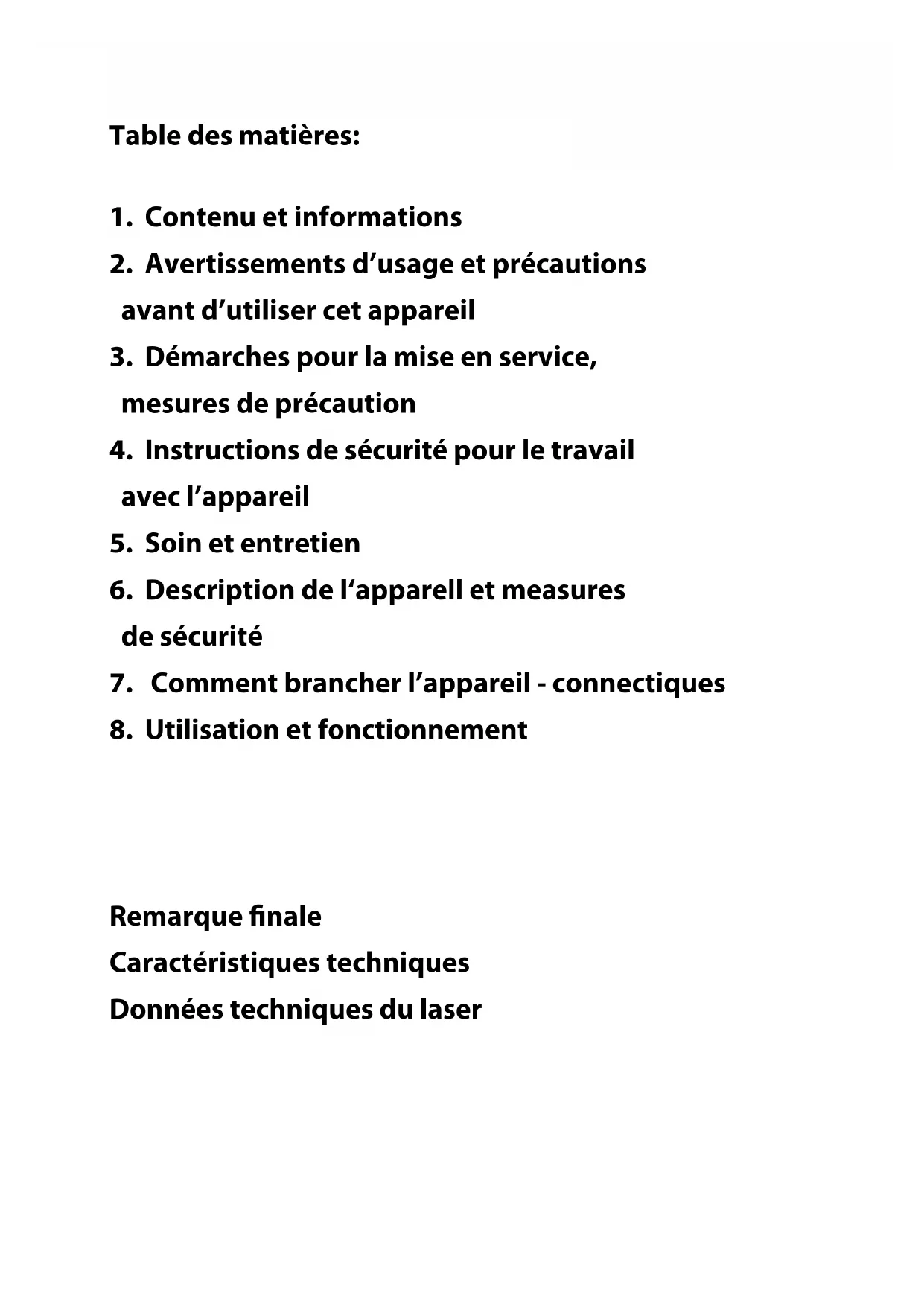

Content:

1. Contenu et informations
2. Avertissements d'usage et précautions avant d'utiliser cet apparéil
3. Démarches pour la mise en service, mesures de précaution
4. Instructions de sécurité pour le travail avec l'appareil
5. Soin et entretien
6. Description de l'apparell et measures de sécurité
7. Comment brancher l'appareil - connectiques
8. Utilisation et fonctionnement

Remarque finale

\section*{Caracteristiques techniques}

Données techniques du laser

1. Contenu et informations

Nous vous prions de vérifier si vous avez reçu l'intégralité de la marchandise et si la marchandise est intacte. Sont compris dans le volume de livraison:

1 x Projecteur laser 1 x Mode d'emploi
1 x Câble d'alimentation 2 x Clés
1 x Connecteur Interlock (déjà fixé)

2. Avertissements d'usage et précautions avant d'utiliser cet apparéil

1. Utilisez cet apparéil seulement selon ce mode d'emploi.
2. L'utilisation est réservée à un usage professionnel selon décret n°2007-665 du 2 mai 2007 relatif à la sécurité des apparciels à laser sortant.

Article 4 bis :

« Les usages spécifique autorisés pour les apparciels à laser-sortant d'une classe supérieure à 2 sont les usages professionnels suivants :

...

9^ Spectacle et affichage:

Toutes les applications de trajectorie, de visualisation, de projection ou de reproduction d'images en deux ou trois dimensions.

1. N'utilisez pas cet apparéil en cas de dommages visibles sur le boitier du laser ainsi que si le cable d'alimentation est endommagé.
2. Ne regardez jamais directement le rayon laser quittant l'appareil. Vous risquiez devenir aveugle!
3. Ne pas utiliser cet apparéil dans un environnement humide ou pluvieux / poussièux.
4. Protéger le laser de l'humidité et des projections d'eau. Aucune bouteille contenant un liquide ne doit être posée sur l'appareil ou à proximité.

En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre apparéil ne seraès lors plus sous garantie!

3. Démarches pour la mise en service, mesures de précaution:

1. Veuillez-vous assurer de brancher l'appareil sur une prise électrique délivrant la tension de fonctionnement correcte (voire les instructions sur l'appareil ou dans ce mode d'emploi).

2. Veuillez-vous assurer que le laser demeure non branché pendant son installation.

3. Cet apparéil laser ne doit être installé que par des ouvriers qualifiés en technique selon les normes et règlementations de sécurité des pays respectifs.

4. Veuillez toujours respecter impérativement les distances exigeées entre l'appareil et les spectateurs. Veillez également à respecter

l'exposition maximale permise (MPE = maximum permissible exposure).

1. Dans certains pays il est nécessaire de faire certifier l'installation laser par un organismé de vérification/agréé.
2. Connectez une fiche interlock ou un interrupteur d'urgence facilement accessible - pour couper l'arrivée électrique du laser en cas d'urgence.
3. Il est obligatoire de laisser accessible l'alimentation en courant.
4. Lors de l'installation laissez au moins une distance de 15 cm vers le mur et envers d'autres objets.
5. Si vous préférez un montage fixe mural, au plafond ou à des matériauxsemblables,veuilles ne pas oublier de sécuriser le laser à l'aide d'une élingue de sécurité. Cette élingue devrait résister au moins 10 fois le poids de l'appareil. En另外veuillesuivre les règlements pour la protection contre les accidents de travail mis au

point par les associations de prévention des accidents du travail ou des règlementssemblables pour la prévention d'accidents.

1. Si l'appareil a ete exposé à de grandes fluctuations de tempeature, ne l'allumez pas tout de suite car la condensation pourrait endommager les circuits electroniques.
2. N'utilisez jamais de variateurs, de prises de courant radio ou autres prises de courant! Si possible, n'utilisez pas l'appareil laser ensemble avec d'autres forts consommateurs électriques sur le même cable / la même phase!
3. Veuillez toujours assurer une ventilation adaptée pour le laser et éviter de poser l'appareil sur des surfaces chaudes et/ou rélectriées. Les ouvertures pour la ventilation ne doivent pas être couverte.
4. Il faut également faire attention à ce que l'appareil laser neCHAUFFE pas trop et qu'il ne soit pas exposé aux faisceaux de lyres (pouvant faire surchauffer l'appareil laser).

4. Instructions de sécurité pour le travail avec l'appareil

1. L'entretien ainsi que les réparations doivent uniquement être réalisés par du personnel agrée et qualifié.
2. Vérifiez que l'appareil laser est débranché quand vous travailliez sur l'appareil ou lors de l'installation de celui-ci.
3. Avant de travailler sur le laser, veuillezPTRer tout objet reflchissant tel que bague, montre, etc.
4. Utilisez seulement des outils non-reflechissants pour travailler sur le projecteur laser.
5. Portez des vêtements adaptés à l'intensité et à la longueur d'onde laser, par exemple des lunettes protectrices, des gants protecteurs, etc.protecteurs, etc..

5. Soin et entretien

La durée de vie du système laser peut être extrémement raccourcie par l'humidité et la chaleur. Un tel usage inapproprié mène à l'expiration de tous droits de garantie.
Il faut éviter d'allumer l'appareil à intervalles courts et rapides, car cela peut raccourcir considérablement la durée de vie de la diode laser!
- Nous vous recommendons de transporter l'appareil laser à l'abri de secousses. Laserworld propose différentes solutions de protection du matériel (flightcase).
Pour améliorer la longévité de votre apparéil laser, il faut le protégger des risques de surchauffe de la manière suivante:
Assurer une ventilation adaptee.
- Ne pas diriger de projecteurs vers l'appareil (particulirement lyres).
- Suite à chaque nouvelle installation, il est recommendé de vérifier après environ 30 minutes si la température de l'appareil est acceptable ou s'il vaudrait mistroux trouver une place plus fraiche ou mistroux ventilée.
- maintenez l'appareil au sec et abri-té de l'humidité, de la pluie et des éclaboussures.
- Eteignez l'appareil quand vous ne l'utilisez plus. Pour eteindre le laser, veuillez basculer

l'interrupteur et débrancher le cable d'alimentation du projecteur laser. Meme si la diode n'émet pas, elle reste sous tension (courant de stand-by).

• Les apparêils des séries Ecoline ne sont pas concus pour une utilisation professionnelle. Veuillez laisser refroidir les apparêils pendant env. 15 minutes chaque heures d'utilisation.
• Les ventilateurs et radiateurs (ailléttes etc.) doivent être exemplés de poussières pour éviter tout risque de surchauffe de l'appareil et donc une annulation de la garantie. Veuillez contacter votre re-vendeur spécialisé.
• Eteignez l'appareil quand vous ne l'utilisez plus. Pour eteindre le laser, veuillez basculer l'interrupteur et débrancher le cable d'alimentation du projecteur laser. Meme si la diode n'emet pas, elle reste sous tension (courant de stand-by).
  Le retrait du sticker de garantie annule toute garantie / prise en charge ulterieure de garantie. Les dommages occasionnés par une utilisation incorrecte, par le non-respect des consignes d'utilisation, de nettoyage et de service ne seront pas pris en charge par la garantie Laserworld.

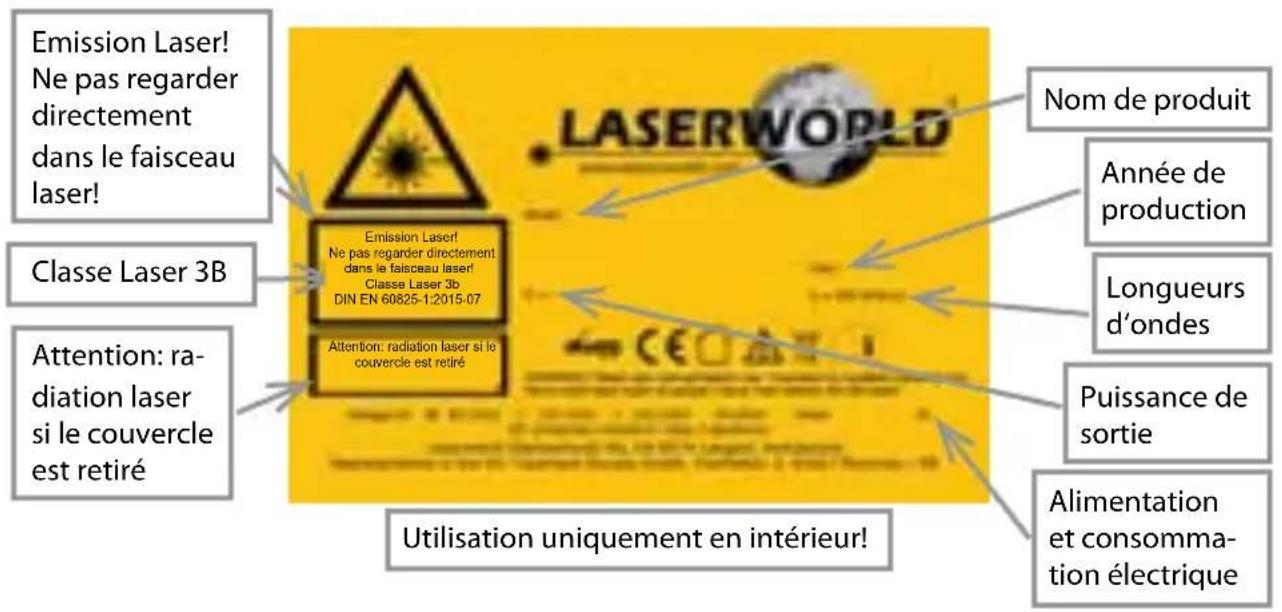

6. Description de l'appareil et mesures de sécurité

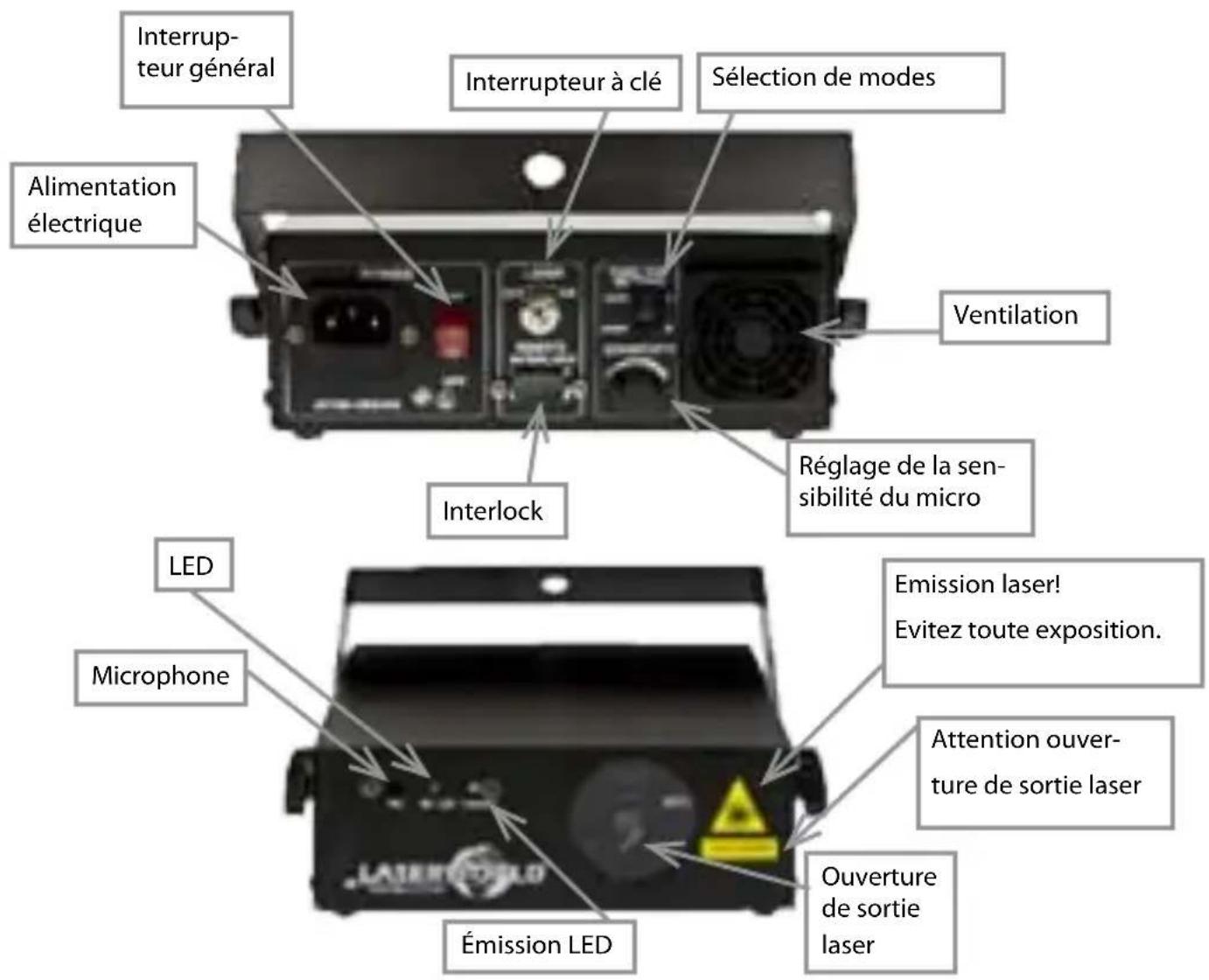

7. Comment brancher l'appareil - connectiques

8. Utilisation et fonctionnement

1. Connectez le cable d'alimentation à l'appareil ainsi qu'à la prise électrique
2. Insérez la clé dans l'interrupteur à clé et tournez celle-ci sur « ON »
3. Vérifiez que le dongle de sécurité (Interlock) est correctement branché.
4. Appuyez sur « ON » pourmettre l'appareil sous tension.
5. Notre apparéil se trouve désormais en mode musical.
6. Vous pouvez régler la sensibilité du mode musical via le potentiamètre en face arrêtre. La LED s'activera lorsque l'appareil détecte du son.
7. Pour éteindre votre apparéil, veuillez appuyer sur « OFF » puis tournier la clé sur « OFF » et débranchez le cable d'alimentation de la prise électrique.

Remarque finale

Ce produit, de même que son emballage, sont en parfait état lors de l'envoi. Ce lui qui utilise cet apparéil laser doit respecter les règlements de securités locales ainsi que les avertissements expliqués dans notre mode d'emploi. Les dommages qui sont provoqués par une utilisation non convenable ne peuvent pas être prévus ni par le fabricant ni par le marchand. Par conséquent la marque décline toute responsabilité ou garantie.

En cas de modifications / améliorations de ce mode d'emploi, nous ne pourrons pas vous avertir. Veuillez-vous renseigner sur notre site internet ou auprès de votre marchand.

Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laserworld. Utilisez uniquement des pieces de rechange Laserworld. Nous nous réservons le droit d'effectuer des modifications, améliorations à ce mode d'emploi. Laserworld décline toute responsabilité en cas d'inexactitudes ou d'erreurs dans le present mode d'emploi.

Laserworld (Switzerland) AG

Kreuzlingerstrasse 5

CH-8574 Lengwil

Suisse

Siège social: Lengwil / Suisse

Nr de société: CH-440.3.020.548-6

Conseil d'administration: Martin Werner
