Produkttyp	Lasershow-Projektor für Shows und Display
Marke	Laserworld
Modell	EL60G II
Laserklasse	3B
Laserquellen	DPSS (532 nm grün), garantierte Leistung 40-60 mW
Scanner	Hochleistungs-Schrittmotoren, 2-5 kpps
Scanwinkel	30° max
Betriebsmodi	Auto / Musik (Sound-Synchronisation)
Strahl	Ca. 3 mm / 1,5 mrad
Stromversorgung	100V – 250V AC, 50/60 Hz
Leistungsaufnahme	30 W
Betriebstemperatur	+10°C bis +35°C
Abmessungen (L x B x H)	180 x 130 x 65 mm
Gewicht	1,33 kg
Lieferumfang	1 Laserprojektor, 1 Netzkabel, 2 Schlüssel, 1 Interlock-Stecker
Installation	Professionelle Nutzung, Installation durch qualifiziertes Personal, Mindestabstand 15 cm zur Wand
Sicherheit	Nicht in den Strahl schauen, geeignete Schutzbrille tragen, nicht reflektierende Werkzeuge verwenden
Wartung	Lüfter und Kühlrippen reinigen, Feuchtigkeit und übermäßige Hitze vermeiden, 15 Minuten pro Betriebsstunde abkühlen lassen
Ersatzteile und Reparatur	Kontaktieren Sie den Laserworld-Händler; jede Reparatur durch nicht autorisiertes Personal führt zum Garantieverlust
Garantie	Entfernen des Garantieaufklebers führt zum Verlust des Anspruchs

Häufig gestellte Fragen - EL60G II Laserworld

Welche Laserklasse hat der Laserworld EL60G II ?

Der Laserworld EL60G II ist ein Projektor der Laserklasse 3B. Das bedeutet, er emittiert einen sichtbaren Strahl, der potenziell gefährlich für die Augen ist. Seine Verwendung ist für professionelle Zwecke (Shows und Display) reserviert und erfordert das Tragen einer geeigneten Schutzbrille.

Wie schließe ich das Gerät an und schalte es ein ?

1. Schließen Sie das Netzkabel an das Gerät und die Steckdose an. 2. Stecken Sie den Schlüssel in den Schlüsselschalter und drehen Sie auf 'ON'. 3. Stellen Sie sicher, dass der Interlock-Stecker eingesteckt ist. 4. Drücken Sie 'ON', um das Gerät einzuschalten. Das Gerät startet im Musikmodus. Zum Ausschalten drücken Sie 'OFF', drehen den Schlüssel auf 'OFF' und ziehen das Netzkabel.

Welche Sicherheitsvorkehrungen muss ich vor der Nutzung des Lasers treffen ?

Schauen Sie niemals direkt in den Laserstrahl. Verwenden Sie nicht reflektierende Werkzeuge und entfernen Sie alle reflektierenden Gegenstände (Ringe, Uhren). Tragen Sie eine für die Wellenlänge (532 nm) geeignete Schutzbrille. Stellen Sie sicher, dass die Installation die Sicherheitsabstände einhält und die Stromversorgung im Notfall über einen Notausschalter oder den Interlock-Stecker unterbrochen werden kann.

Kann ich den Laser im Freien verwenden ?

Nein, die Verwendung im Freien wird nicht empfohlen. Das Gerät muss vor Feuchtigkeit, Regen und Spritzwasser geschützt werden. Die Umgebung muss trocken und wettergeschützt sein. Außerdem ist die Betriebstemperatur auf +10°C bis +35°C begrenzt.

Wie warte ich den Laserprojektor ?

Reinigen Sie regelmäßig die Lüfter und Kühlrippen, um Überhitzung zu vermeiden. Vermeiden Sie schnelles und wiederholtes Ein- und Ausschalten. Lassen Sie das Gerät etwa 15 Minuten pro Betriebsstunde abkühlen. Lagern und transportieren Sie es in einem geeigneten Flightcase. Interne Eingriffe dürfen nur von autorisiertem Personal durchgeführt werden.

Was tun, wenn das Gerät nicht einschaltet ?

Überprüfen Sie zuerst, ob das Netzkabel richtig angeschlossen ist und die Netzspannung 100V-250V AC beträgt. Stellen Sie sicher, dass der Schlüssel auf 'ON' steht und der Interlock-Stecker korrekt eingesteckt ist. Wenn das Problem weiterhin besteht, kontaktieren Sie Ihren Laserworld-Händler. Öffnen Sie das Gerät nicht selbst, da dies die Garantie ungültig macht.

Wie hoch ist die Leistung des grünen Lasers ?

Der grüne Laser (532 nm) des EL60G II hat eine garantierte Leistung von 40-60 mW am Modul. Diese Leistung reicht für Innen-Showeffekte aus, erfordert jedoch die strikte Einhaltung der Sicherheitsregeln.

Kann das Gerät über DMX gesteuert werden ?

Nein, der EL60G II hat keinen DMX-Eingang. Er arbeitet im Autonomiemodus (Auto) oder synchronisiert zur Musik (Musikmodus) über einen Empfindlichkeitsregler auf der Rückseite. Für eine erweiterte Steuerung sind andere Modelle der Laserworld-Reihe erforderlich.

Welches Zubehör wird mit dem Projektor geliefert ?

Das Paket enthält: 1 Laserprojektor EL60G II, 1 Netzkabel, 2 Schlüssel (für den Schlüsselschalter), 1 Interlock-Stecker (bereits montiert) und die Bedienungsanleitung. Es sind kein Flightcase und keine Schutzbrille enthalten.

Wie schalte ich den Laser richtig aus ?

Zum Ausschalten drücken Sie zuerst die 'OFF'-Taste an der Vorderseite des Geräts. Drehen Sie dann den Schlüssel auf 'OFF' und ziehen Sie das Netzkabel aus der Steckdose. Selbst im ausgeschalteten Zustand bleibt der Laser im Standby unter Spannung, daher ist das Abziehen des Netzkabels für die vollständige Sicherheit unerlässlich.

BEDIENUNGSANLEITUNG EL60G II Laserworld

Manual / Bedienungsanleitung

Mode d'emploi

Ecoline Series

EL-60G II EL-120R II

Bitte lessen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme diesen Showlasersystems!

Rechtlicher Hinweis:

Die Firma Laserworld (Switzerland) AG gehalt sich das Recht vor, Änderungen an ihren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumentiert. Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld (Switzerland) AG übernimmt jedoch keine Gewähr für Druckfehler, andere Fehler oder darauf entstehende Schäden. Die in dieser Bedienungsanleitung genommen Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Titelhalter.

Ray Technologies GmbH

83626 Valley / Deutschland

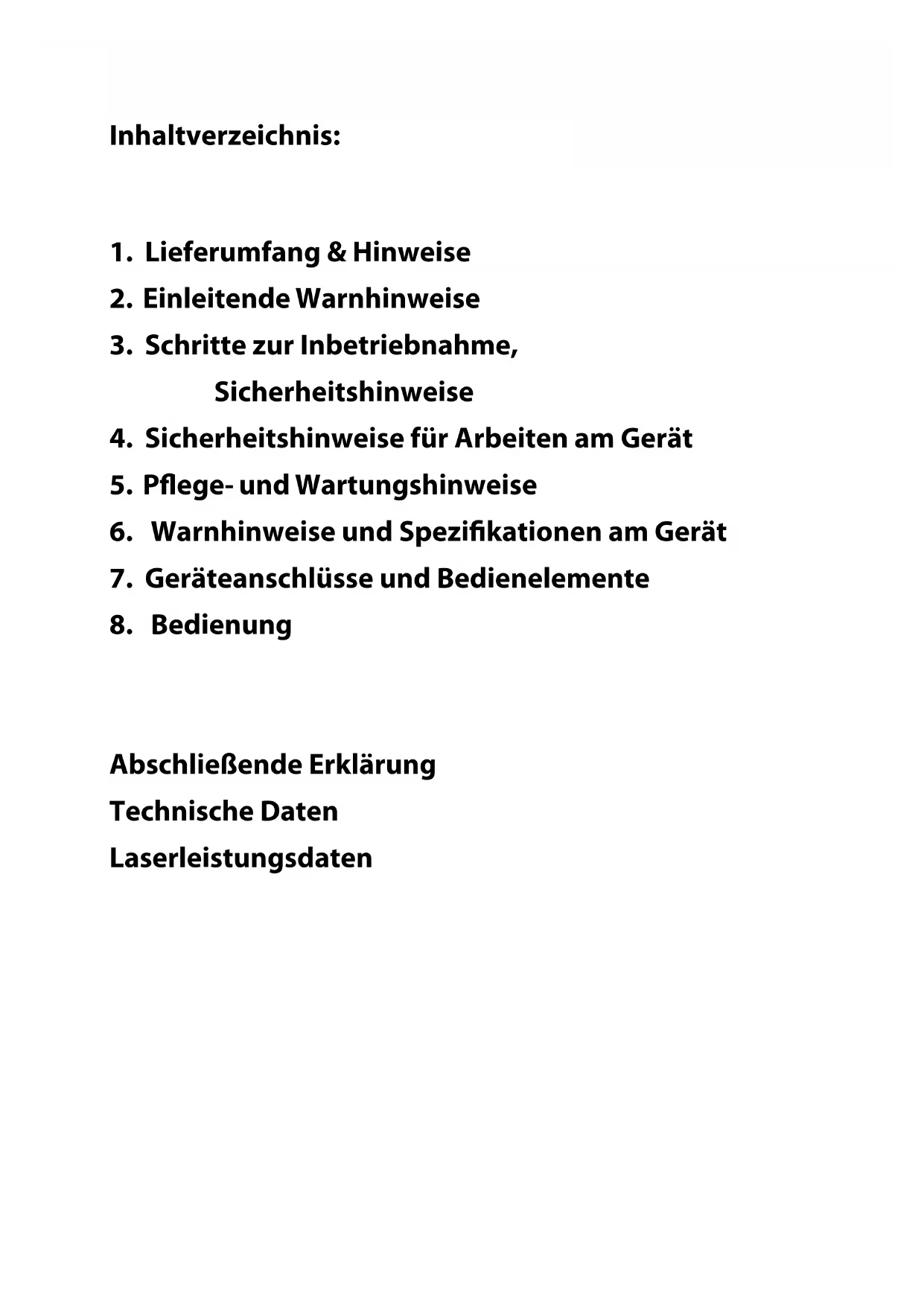

Inhaltverzeichnis:

1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme, Sicherheitshinweise
4. Sicherheitshinweise für Arbeiten am Gerät
5. Pflege- und Wartungshinweise
6. Warnhinweise und Spezifikationen am Gerät
7. Geräteanschlüsse und Bedienelemente
8. Bedienung

Abschlussende Erklärung

Technische Daten

Laserleistungsdaten

1. Lieferumfang & Hinweise

Bitte prufen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind:

1 x Laserprojektor 1 x Bedienungsanleitung
1 x Kaltgerätekabel 2 x Schlüssel
1 x Interlock Stecker (bereits befestigt)

2. Einleitende Warnhinweise

1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den Anschlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
3. Niemals direkt in den Strahl des austretenden Lasers blichen. Dies konnte zu irreparablen Schäden an den Augen und der Netzhaut führen. Erblindungsgefahr!
4. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung betreiben.
5. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder darüber dem Gerät abstellen.

Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung!

3. Schritte zur Inbetriebnahme, Sicherheitshinweise:

1. Stellen Sie sicher, dass Sie das Gerät mit der richtigen Spannung betreiben (siehe Angaben auf dem Gerät bzw. in dieser Bedienungsanleitung).
2. Stellen Sie sicher, dass das Gerät während der Installation nicht mit dem Stromnetz verbunden ist.
3. Der Laser darf nur von technisch versiertem Fachpersonal gemäss der im jeweiligen Land geltenden Sicherheitsbestimmungen installiert werden.
4. Die am Betriebsort geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw. ma-

ximal zulässige Bestrahlungswerte (MZB),*Müssen immer eingehalten werden.

1. In bestimmten Ländern kann zusammen eine Abnahme durch ein technisches Überwachungsinstitut erforderlich sein.
2. Verbinden Sie einen leicht zugänglichen Interlock-Stecker bzw. Notausschalter mit dem Gerät.

3. Die Stromversorgung zugänglich halten.

4. Halten Sie bei der Installation einen Mindestabstand von 15 cm zur Wand und anderen Objekten ein.

5. Bei einer Festinstallation an Wand, Decke o.a., sichern Sie den Laseritte zusammen mit einem Sicherheitsfangseil. Das Fangseilsolte mindestens dem 10-fachen Gewicht des Gerats standhalten konnen. Im Übrigen beachten Sie die Unfallverhütungsvorschriften der Berufsgenossenschaften und/oder vergleichbare Regelungen zur Unfallverhütung.

6. Wenn das Gerät große Temperaturschwankungen ausgesetzt war, schalten Sie es nicht unmittelbar danach an. Kondenswasser (Nebel, Haze usw.) kann zu Schaden am Gerät führen.

7. Benutzen Sie niemals Dimmer-, Funk- oder andere elektronisch gesteuerten Steckdosen! Falls möglich benutzen Sie den Lasernicht zusammen mit anderen groBen elektrischen Verbrauchern (insbesondere Nebelmaschinen) auf derselben Leitung/Phase!

8. Sorgen Sie immer für eine ausreichende Belüftung und stellen Sie das Gerät auf keine warmen oder wärmeabstrahlenden Untergrunde. Die Belüftungsöffnungen durfen nicht verdeckt sein.
9. Stellen Sie auch sicher, dass das Gerät nicht zu heißt wird und dass es nicht dem Strahl von Scheinwerfern ausgesetzt wird (insbesondere bei beweglichen Scheinwerfern!). Die Wärme dieser Strahler kann den Laser überhützen.

4. Sicherheitshinweise für Arbeiten am Gerät

1. Service- und Reparaturarbeiten sollenausschließlich von qualifizierten Fachpersonal durchgefuhrt werden
2. Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn Sie am Gerät hantieren bzw. es installieren
3. Vor Arbeiten am Gerät alle reflektierenden Gegenstände wie Ringe, Uhren etc. ablegen.
4. Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reflektierendes Werkzeug.
5. Tragen Sie auf die Laserstarke und -wellenlangen angepasste Schutzbekleidung (Schutzbrille, Handschuhe, etc.).

5. Pflege- und Wartungshinweise

• Feuchtigkeit und Hitze können die Lebensdauer des Lasersystems stark verkurzen und führen zum Erlöschen des Gewährleistungsanspruchs.
  Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies die Lebensdauer der Laserdiode erheblich verkurzen kann!
• Beim Transport des Lasers jegliche Erschütterung oder Schläge vermeiden.itte das Produkt bestmoglich schutzen.Laserworld bietet entsprechendes Equipment an.
  Um die Lebensdauer Ihres Lasers zu erhöhen, schützen Sie das Gerät vor Überhitzung:
• Immer für ausreichende Belüftung sorgen.
  Keine Scheinwerfer (insbesondere kopfbewegte) auf das Gerät richten.
• Bei jeder Neuinstallation nach ca. 30 Minuten die Gerätetemperatur prüfen und gegebenenfalls das Gerät an einem kühleren/besser belufteten Standort platzieren.
• Halten Sie das Gerät trocken und schützen Sie es vor Nasse, Regen und Spritzwasser.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Trennen Sie hierzu das Netzteil von der Strom-

versorgung. Auch wenn die Diode nicht leuchtet: Sie ist in Betrieb, solange das Gerät angeschaltet ist.

Die Geräte der Ecoline-Serie sind nicht für professionellen Einsatz konzipiert. Sie sollenn nach etwa einer Stunde Betrieb für ca. 15 Minuten abkühlen.
Lüfter und Kuhlkörper (Kuhlrippen usw.) mussen frei von Staubansammlungen und Ablagerungen sein, da sonst die Gefahr des Überhitzens droht und jegliche Gewährleistung erlischt.itte wenden Sie sich an qualifizierte Fachpersonen.
-itte trennen Sie das Gerät von der Stromversorgung, wenn es nicht benötigt wird. Die Lebensdauer der Dioden verkurzt sich ansonsten, selbst wenn kein Laseraustritt erfolgt.
- Durch das Entfernen des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung. Schaden am Gerät, die durch unsachgemäßer Handhabung, Nichtbeachtung der Sicherheits-, Pflege- und Wartungs-hinweise entstehen besteht kein Gewährleistungsanspruch.

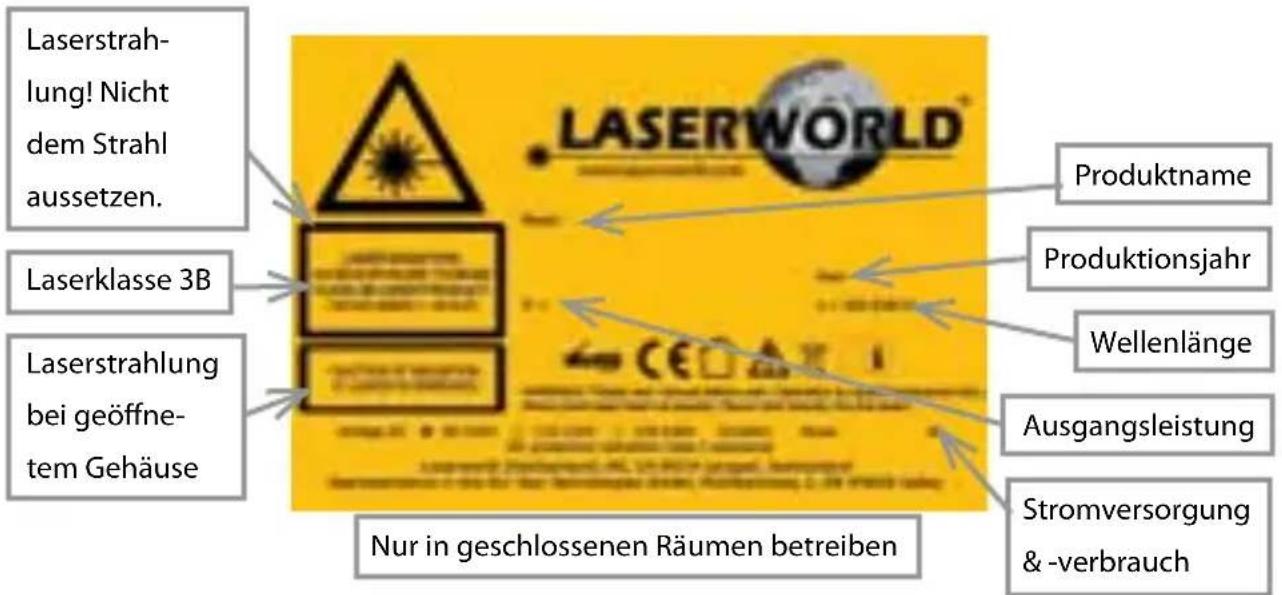

6. Warnhinweise und Spezifikationen am Gerät

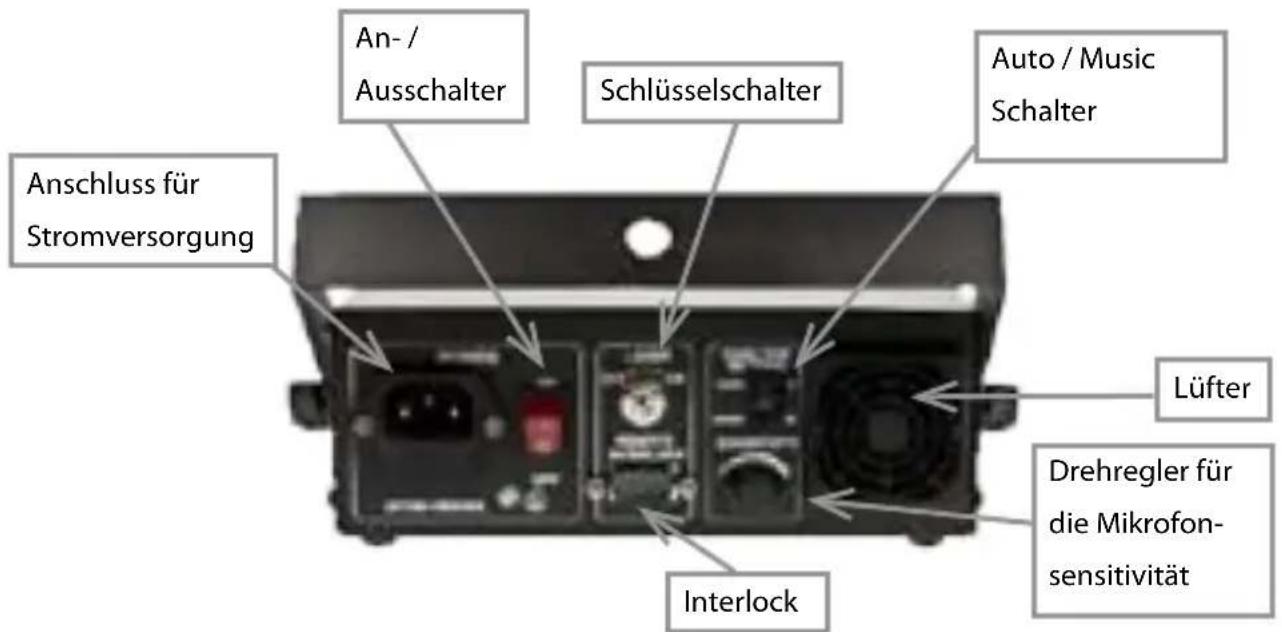

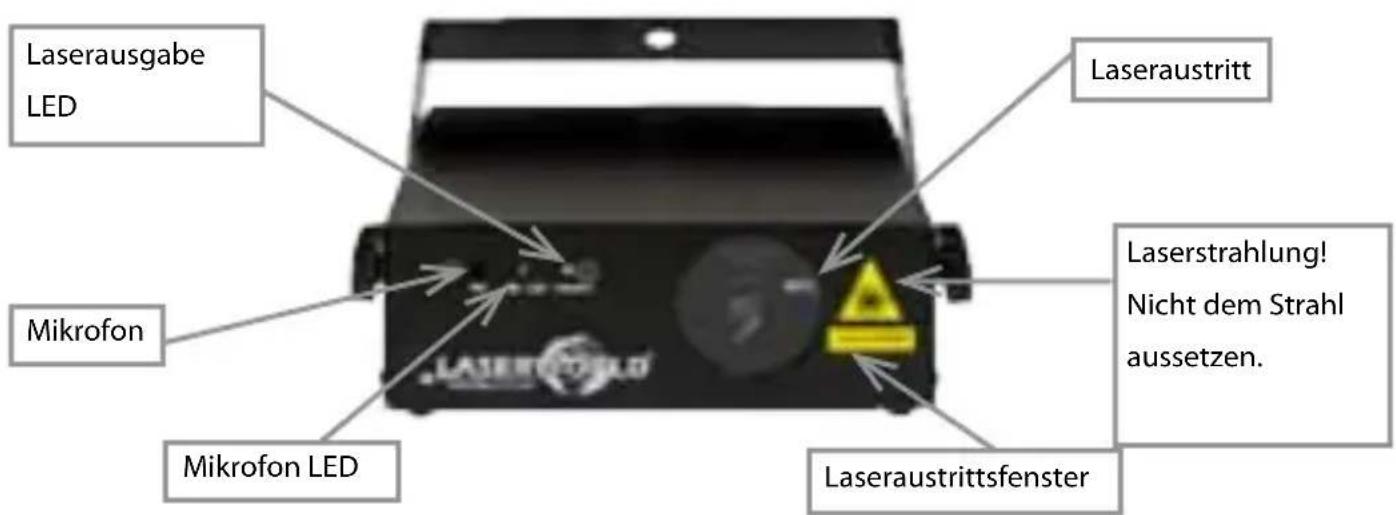

7. Geräteanschlüsse und Bedienelemente

8. Bedienung

1. Zunachst das Stromkabel mit dem Gerät und anschließend mit der Stromversorgung verbinden
2. Durch Drücken des An-/ Ausschalters auf „ON" wird das Gerät eingeschaltet
3. Den Schlüssel in den Schlüsselschalter stecken und auf „ON“ drehen
4. Vergewissern Sie sich, dass der Interlock Adapter eingesteckt ist
5. Ihr Gerät befindet sich nun im Auto oder Musik-Modus. Sie können den Modus wechseln, indem Sie den Auto / Music Schalter auf der Geräterückseite tätigten.
6. Steuern Sie die Musik-Sensitivität über den Einstellregler auf der Geräterück-nde. Wenn das Gerät auf Geräusahe reagiert, wird dies durch das Blinken der LED angezeigt.
7. Um das Gerät vollständig auszuschalten, "OFF" am An-/ Ausschalter drücken, den Schlüssel auf "OFF" drehen und Gerät von der Stromversorgung trennen.

Abschließlich Erklärung

Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei. Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der Betriebsanleitung beachten. Schäden, die durch unsachgemäß Handhabung entstehen, unterliegen nicht dem Einflussbereich der Herstellers und des Handlers. Somit wird keine Haftung bzw. Gewährleistung übernommen.

Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen.itte kontaktieren Sie fur Fragen ihren Handler und halten Sie sich über unsere Webseite www.laserworld.com auf dem Laufenden. Für Servicefragen wenden Sie sichitte an ihren Handler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile.Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr fur die Richtigkeit der Angaben gegeben werden.
