BEDIENUNGSANLEITUNG BeamBar 10B MK3 Laserworld

Manual / Bedienungsanleitung / Mode d'emploi

BeamBar Series MK3

Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems!

Rechtlicher Hinweis:

Die Firma Laserworld (Switzerland) AG behält sich das Recht vor, Änderungen an ihren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumentiert. Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld (Switzerland) AG übernimmt jedoch keine Gewähr für Druckfehler, andere Fehler oder daraus entstehende Schäden. Die in dieser Bedienungsanleitung genannten Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer.

Achtung: Bei diesem Gerät handelt es sich um ein Showlasergerät für den gewerblichen Einsatz. Dieses Gerät ist kein Laserpointer, nicht für Zeigezwecke geeignet und darf auch nicht dafür verwendet werden.

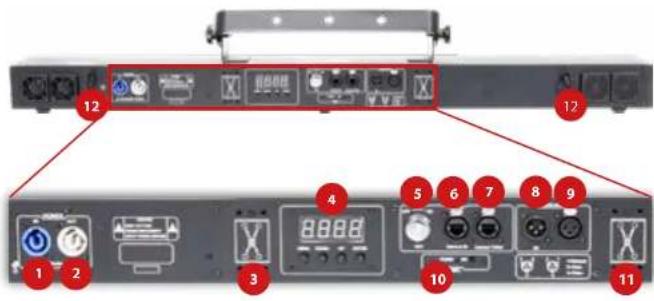

Back Panel | Rückseite | Panneau arrière

Anleitung: BeamBar Series MK3 Anleitung: BeamBar Series MK3

Inhaltverzeichnis:

1. Lieferumfang & Hinweise 13

2. Einleitende Warnhinweise 13

3. Schritte zur Inbetriebnahme, Sicherheitshinweise: 13

4. Sicherheitshinweise für Arbeiten am Gerät 14

5. Bedienung 15

Abschließende Erklärung 19

Technische Daten 28

1. Lieferumfang & Hinweise

Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind:

Lasersystem, 2 x Einzelmontagebügel zur Flachmontage, Stromkabel, Schlüssel für Schlüsselschalter, Interlock Adapter, Bedienungsanleitung

2. Einleitende Warnhinweise

1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.

2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den Anschlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.

3. Niemals direkt in den Strahl des austretenden °Lasers blicken. Dies könnte zu irreparablen Schäden an den Augen und der Netzhaut führen. Erblindungsgefahr!

4. Dieses Gerät darf nicht dauerhaft an das Stromnetz angeschlossen sein. Trennen Sie es von der Stromversorgung oder schalten Sie das Gerät mittels des Netzschalters aus, wenn Sie es nicht verwenden.

5. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung betreiben.

6. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder neben dem Gerät abstellen.

Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung!

3. Schritte zur Inbetriebnahme, Sicherheitshinweise

1. Stellen Sie sicher, dass Sie das Gerät mit der richtigen Spannung betreiben (siehe Angaben auf dem Gerät bzw. in dieser Bedienungsanleitung).

Überwachungsinstitut erforderlich sein.

1. Stellen Sie sicher, dass das Gerät während der Installation nicht mit dem Stromnetz verbunden ist.

2. Verbinden Sie einen leicht zugänglichen Interlock-Stecker bzw. Notausschalter mit dem Interlockanschluss.

3. Der Laser darf nur von technisch versiertem Fachpersonal gemäss der im jeweiligen Land geltenden Sicherheitsbestimmungen Installiert werden.

4. Die Stromversorgung zugänglich halten.

5. Die am Betriebsort geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw. maximal zulässige Bestrahlungswerte (MZB), müssen immer eingehalten werden.

6. Halten Sie bei der Installation einen Mindestabstand von 15 cm zur Wand und anderen Objekten ein.

7. In bestimmten Ländern kann zusätzlich eine Abnahme durch ein technisches

8. Bei einer Festinstallation an Wand, Decke o.ä., sichern Sie den Laser zusätzlich mit einem Sicherheitsfangseil. Das Fangseil sollte mindestens dem 10-fachen Gewicht des Geräts standhalten können. Im Übrigen beachten Sie die Unfallverhütungsvorschriften der Berufsgenossenschaften und/oder vergleichbare Regelungen zur Unfallverhütung.

DeutschDeutsch

Anleitung: BeamBar Series MK3 Anleitung: BeamBar Series MK3

1. Wenn das Gerät großen Temperaturschwankungen ausgesetzt war, schalten Sie es nicht unmittelbar danach an. Kondenswasser (Nebel, Haze, usw.) kann zu Schäden am Gerät führen.
2. Benutzen Sie niemals Dimmer-, Funk- oder andere elektronisch gesteuerten Steckdosen! Falls möglich benutzen Sie den Laser nicht zusammen mit anderen großen elektrischen Verbrauchern (insbesondere Nebelmaschinen) auf derselben Leitung/Phase!
3. Sorgen Sie immer für eine ausreichende

Belüftung und stellen Sie das Gerät auf keine warmen oder wärmeabstrahlenden Untergründe. Die Belüftungsöffnungen dürfen nicht verdeckt sein.

1. Stellen Sie auch sicher, dass das Gerät nicht zu heiß wird und dass es nicht dem Strahl von Scheinwerfern ausgesetzt wird (insbesondere bei beweglichen Scheinwerfern!). Die Wärme dieser Strahler kann den Laser überhitzen.
2. Dieses Gerät nur im Innenbereich verwenden

4. Sicherheitshinweise für Arbeiten am Gerät

1. Service- und Reparaturarbeiten sollten ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.
2. Stellen Sie sicher, dass die BeamBar nicht mit der Stromversorung verbunden ist, wenn Sie am Gerät hantieren bzw. es installieren.
3. Vor Arbeiten am Gerät alle reflektierenden Gegenstände wie Ringe, Uhren etc. ablegen.
4. Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reflektierendes Werkzeug.
5. Tragen Sie auf die Laserstärke und -wellenlängen angepasste Schutzbekleidung (Schutzbrille, Handschuhe, etc.).

qualinizier- es

5. Pflege- und Wartungshinweise

• Feuchtigkeit und Hitzte können die Lebensdauer des Lasersystems stark verkürzen und führen zum Erlöschen des Gewährleistungsanspruchs.
• Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies die Lebensdauer der Laserdiode erheblich verkürzen kann!
• Beim Transport des Lasers jegliche Erschütterung oder Schläge vermelden. Bitte das Produkt bestmöglich schützen. Laserworld bietet entsprechendes Equipment an.
• Um die Lebensdauer Ihres Lasers zu er-

höhen, schützen Sie das Gerät vor Über- hitzung:

• Immer für ausreichende Belüftung sorgen.
• Keine Scheinwerfer (insbesondere kopfbewegte) auf das Gerät richten.
  -Bel jeder Neuinstallation nach ca. 30 Minuten die Gerätetemperatur prüfen und gegebenenfalls das Gerät an einem kühleren/besser belüfteten Standort platzieren.
  -Halten Sie das Gerät trocken und schützen Sie es vor Nässe, Regen und Spritzwasser.
  -Schalten Sie das Gerät aus, wenn es

nicht benutzt wird. Trennen Sie hierzu das Netzteil von der Stromversorgung. Auch wenn die Diode nicht leuchtet: Sie ist in Betrieb, solange das Gerät angeschaltet ist.

• Bitte das Gerät nicht der Feuchtigkeit aussetzen
• Bitte das Laseraustrittsfenster in regelmäßigen Abständen mit einem sanften Glasreiniger säubern

• Durch das Entfernen des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung. Schäden am Gerät, die durch unsachgemäßer Handhabung, Nichtbeachtung der Sicherheits-, Pflege- und Wartungshinweise entstehen besteht kein Gewährleistungsanspruch.

• Lüfter und Kühlkörper (Kühlrippen usw.) müssen frei von Staubansammlungen und Ablagerungen sein, da sonst die Gefahr des Überhitzens droht und jegliche Gewährleistung erlischt. Bitte wenden Sie sich an qualifizierte Fachpersonen.

• Bitte den Laser immer hinter Nebelmaschinen bzw. Hazer platzieren

6. Bedienung

1. Stromversorgung

Das Stromkabel mit dem Gerät und der Stromversorgung verbinden. Es muss darauf geachtet werden, dass das Gerät mit der richtigen Spannung versorgt wird, da eine falsche Spannung zu irreparablen Schäden am Gerät führen kann. Die Spannungsdaten finden sich in der Übersichtstabelle am Ende dieser Bedienungsanleitung. Die Vorderseite des Lasers (Bereich des Strahlaustritts) darf während des Anschließens an die Stromversorgung nicht auf Personen oder entflammbare Objekte gerichtet sein. Um das Gerät zu starten, den Interlock Stecker mit dem Gerät verbinden, den Schlüssel einstecken und auf 'ON' drehen. Die "Emission - Laser on"-LED auf der Vorderseite beginnt zu leuchten, wenn das Gerät einsatzbereit ist.

2. Schlüsselschalter

An der Rückseite des Lasersystems befindet sich ein Schlüsselschalter. Eine Laserausgabe kann nur erfolgen, wenn der Schlüssel (Im Lieferumfang enthalten) mit dem Schlüsselschalter verbunden und auf ON gedreht wird. Achtung: Wenn der Laser unbeaufsichtigt ist, sollte der Schlüssel abgezogen werden um einen Missbrauch durch Dritte zu vermeiden.

3. Modi / Funktionen

Die verschiedenen Betriebsmodi können über die vier Tasten neben dem „Settings / Einstellungen“-Display ausgewählt werden. Über „Menu“ verlassen Sie den aktuellen Menüpunkt und gehen eine Ebene zurück; mit „Enter“ bestätigen Sie eine Auswahl oder navigieren zum ausgewählten Menüpunkt; mit „Up“ /„Down“ können Sie durch das aktuelle Menü blättern oder eine Auswahl treffen.

Der BeamBar verwendet 13 DMX-Kanäle. Es muss sichergestellt werden, dass das nächste Gerät eine Adresse verwendet, die sich nicht mit diesem Bereich überschneidet.

Anleitung: BeamBar Series MK3 Anleitung: BeamBar Series MK3

3.1. SOUND-TO-LIGHT / AUTOMATIKBETRIEB

Der Sound-to-Light-Modus / Musikmodus ermöglicht die Wiedergabe der voreingestellten

Muster, die im Takt der Musik bzw. der Geräusche ausgegeben werden.

Hierfür über die Menütaste „ShPd“ auswählen und mit „Enter“ bestätigen:

Die Standardauswahl „SoUn“ lässt die Laserstrahlen im Takt der Musik ausgeben:

Der Automatik-Modus ermöglicht die zufällige Wiedergabe der voreingestellten Muster.

Hierfür bitte innerhalb der „SoUn“-Einstellung über die „Up“ / „Down“-Tasten „Auto“ auswählen und mit „Enter“ bestätigen:

Einstellung der Mikrofonsensitivität

Über „SEnS“ kann die Sensitivität des integrierten Mikrofons für den Sound-to-Light-Modus

/ Musikmodus eingestellt werden. Hierfür Im „Menu“, „SEnS“ auswählen und mit „Enter“

bestätigen.

Die Sensitivität kann in einem Bereich zwischen 1 und 100 angepasst werden. Standardmäßig ist der Wert 50 eingestellt. Über „Up“ / „Down“ kann der Wert verändert und über „Enter“ bestätigt werden.

3.2. MASTER-SLAVE

Dieser Laser ist Master-Slave fähig. Das bedeutet, dass ein „Master“-Lasersystem ein Kontrollsignal an einen oder mehrere „Slave“-Laser weitergeben kann, die dann dieselben Muster zeitgleich ausgeben. Master-Slave ist nur zwischen Lasern derselben Produktserie und -generation möglich.

A: Laser über ein DMX-Kabel miteinander verbinden

Um die Master-Slave-Funktion nutzen zu können, muss der „Master“-Laser mit den „Slave“-Lasern mit DMX-Kabeln verbunden werden. Hierfür muss das DMX-Kabel über die „DMX out“-Schnittstelle des Master-Lasers mit der „DMX in“-Schnittstelle des Slave-Lasers verbunden werden. Falls mehrere Slave-Laser eingesetzt werden sollen, muss nur ein Slave-Laser mit dem Master-Laser verbunden werden. Das Kontrollsignal kann dann per Daisy-Chain (DMX out - DMX in) zwischen den Slave-Lasern weitergeben werden.

B: Den „Master“-Laser aktivieren

Der Master-Laser muss zunächst als solcher eingestellt werden.

Zunächst über das „Menu“ „ShPld“ auswählen und mit „Enter“ bestätigen.

Über die „Up“ / „Down“-Tasten zu „NASt“ navigieren und mit „Enter“ bestätigen.

C: Den „Slave“-Laser aktivieren

Über die „Menu“-Taste „ShPd“ auswählen und mit „Enter“ bestätigen:

Über die „Up“ / „Down“-Tasten zu „SLAu“ navigieren und mit „Enter“ bestätigen:

D: Sound-to-Light / Musikmodus bzw. Automatikmodus am „Master“-Laser einstellen

Für die Master-Slave-Funktion am Master-Laser entweder den Sound-to-Light / Musikmodus oder den Automatikmodus auswählen. (3.1.).

E: Verbindung zum „Slave“-Modus herstellen

An jedem Slave-Laser den DMX („Addr“)-Modus auswählen und die Adresse A001 zuordnen (siehe 3.3, DMX512).

3.3. DMX 512

Der DMX-Modus erfordert einen DMX-Controller oder einen Master-Laser (siehe 3.2, Master-Slave), der mit dem Slave-Laser verbunden werden muss.

Der DMX-Modus kann eingestellt werden, in dem über die „Menu“-Taste „Addr“ ausgewählt und über die „Enter“-Taste bestätigt wird:

Das Untermenü zur Einstellung der DMX-Adresse wird geladen:

„Enter“ drücken und über die „Up“ / „Down“-Tasten die gewünschte DMX-Adresse einstellen und mit „Enter“ bestätigen.

Anleitung: BeamBar Series MK3 Anleitung: BeamBar Series MK3

Tabelle zur DMX-Ansteuerung

Kanal Wert Funktion
1 0-49 Laser aus
	50-99 Musik Modus
	100-149 Automatik Modus
	150-199 DMX Modus (für Kanal 2 --> Kanal 3)
	200-255 DMX Modus (für Kanal 4 --> Kanal 13)
2 0-255 Programm-/Effektauswahl
3 0-255 Geschwindigkeit (schreller werdend)
4 0-255 Helligkeitseinstellungen	(von geringer zu	voller Leistung)
5 0-255 Helligkeitseinstellungen	(von geringer zu	voller Leistung)
6 0-255 Helligkeitsinstellungen	(von geringer zu	voller Leistung)
7 0-255 Helligkeitseinstellungen	(von geringer zu	voller Leistung)
8 0-255 Helligkeitseinstellungen	(von geringer zu	voller Leistung)
9 0-255 Helligkeitseinstellungen	(von geringer zu	voller Leistung)
10 0-255 Helligkeitseinstellungen	(von geringer zu	voller Leistung)
11 0-255 Helligkeitseinstellungen	(von geringer zu	voller Leistung)
12 0-255 Helligkeitseinstellungen	(von geringer zu	voller Leistung)
13 0-255 Helligkeitsinstellungen	(von geringer zu	voller Leistung)
