Produkttyp	Laserprojektor
Marke	Laserworld
Modell	CS2000RGB FX
Laserquellen	Diode: Rot 650 nm, Grün 520 nm, Blau 445 nm
Laserschutzklasse	4
Scanner	Galvo-System, 28 kpps @ 8° ILDA
Max. Scanwinkel	40°
Strahldurchmesser	Ca. 3 mm / 1,1 mrad
Betriebsmodi	Automatisch, Musik, DMX (14 Kanäle), ILDA
Garantierte optische Gesamtleistung	1600 - 2000 mW (Rot 250 mW, Grün 250 mW, Blau 1100 mW)
Stromversorgung	85 V - 250 V AC (Universal)
Leistungsaufnahme	120 W
Betriebstemperatur	+10°C bis +35°C
Maße (H x B x T)	190 x 274 x 160 mm
Gewicht	4,75 kg
Lieferumfang	Laserprojektor, Netzkabel, Schlüssel, Interlock-Stecker, Bedienungsanleitung
Anschlüsse	DMX Ein/Aus (XLR 3-polig), ILDA (Sub-D 25), Interlock (RJ45)
Master-Slave-Funktion	Ja, über DMX-Verkabelung
Beugungseffekte	Integriert, auswählbar (L001 bis L005)
Scan-Sicherheit (Strahlblock)	Ja, in den Einstellungen einstellbar
Schlüsselschalter	Ja
Belüftung	Für gute Belüftung sorgen, nicht blockieren
Wartung	Lüfter reinigen, schnelle Ein/Aus-Zyklen vermeiden, vor Feuchtigkeit schützen
Reparierbarkeit	Reparaturen nur durch autorisiertes Fachpersonal, Ersatzteile von Laserworld
Garantie	Abhängig von der Einhaltung der Anweisungen; Entfernen des Aufklebers macht Garantie ungültig

Häufig gestellte Fragen - CS2000RGB FX Laserworld

Wie schalte ich den Laserprojektor CS2000RGB FX ein?

Schließen Sie das Netzkabel an den Projektor und dann an die Steckdose an. Stecken Sie den Schlüssel in den Schlüsselschalter und drehen Sie ihn auf EIN. Schalten Sie den Schalter auf EIN, um das Gerät einzuschalten. Ein Interlock-Stecker muss eingesteckt sein, um den Laserstrahl zu aktivieren.

Welche Betriebsmodi sind verfügbar?

Die Modi sind: Musik (Muster synchronisiert mit dem Rhythmus über internes Mikrofon), Auto (autonome Wiedergabe von Mustern), DMX512 (Steuerung über DMX-Controller, 14 Kanäle) und ILDA (Steuerung über PC-Software mit ILDA-Schnittstelle). Sie können auch den Master-Slave-Modus konfigurieren.

Wie konfiguriere ich den Master-Slave-Modus?

Verbinden Sie die Laser über DMX-Kabel (DMX-Ausgang des Masters mit DMX-Eingang der Slaves). Aktivieren Sie den Master-Modus am Master-Laser: Menü SEt > uAST > on. Stellen Sie bei den Slaves den Master-Modus auf off und wählen Sie dann den DMX-Modus mit Adresse 001. Schalten Sie den Master in den Musik- oder Automatikmodus.

Wie verwende ich die DMX512-Steuerung?

Schließen Sie einen DMX-Controller oder einen Master-Laser an. Wählen Sie im Menü d512 und stellen Sie die gewünschte DMX-Adresse ein. Dieser Projektor verwendet 14 DMX-Kanäle. Schlagen Sie in der Anleitung die DMX-Tabelle für jede Funktion nach (Modus, Muster, Rotationen, Farben usw.).

Was tun, wenn der Laser nicht einschaltet?

Überprüfen Sie den Netzanschluss und die Netzspannung (85-250 V AC). Stellen Sie sicher, dass der Schlüssel auf ON steht. Überprüfen Sie, ob der Interlock-Stecker richtig eingesteckt ist. Wenn nichts funktioniert, ziehen Sie den Netzstecker und kontaktieren Sie einen autorisierten Techniker.

Welche Sicherheitsvorkehrungen sind zu beachten?

Blicken Sie niemals direkt in den Laserstrahl (Klasse 4). Nur für professionelle Bühnentechnik. Installieren Sie das Gerät in ausreichendem Abstand zum Publikum. Verwenden Sie einen Notausschalter. Tragen Sie für die Wellenlänge geeignete Schutzbrillen. Beachten Sie die örtlichen Vorschriften zur maximal zulässigen Exposition (MPE).

Wie reinige und warte ich das Gerät?

Halten Sie Lüfter und Kühlkörper staubfrei. Vermeiden Sie schnelle Ein-/Aus-Zyklen. Lassen Sie das Gerät etwa 15 Minuten pro Betriebsstunde abkühlen. Schützen Sie es vor Feuchtigkeit und Spritzwasser. Verwenden Sie für die Wartung nur nicht reflektierende Werkzeuge.

Kann ich das Gerät im Freien verwenden?

Nein, das Gerät ist nicht für den Außeneinsatz ausgelegt. Vermeiden Sie Feuchtigkeit, Regen und Spritzwasser. Verwenden Sie es nur in einer trockenen, temperierten Umgebung (Temperatur zwischen +10°C und +35°C).

Wie stelle ich die Mikrofonempfindlichkeit im Musikmodus ein?

Navigieren Sie im Hauptmenü zu SEt > SEnS. Verwenden Sie die Tasten Up/Down, um die Empfindlichkeit von 1 bis 100 einzustellen. Der Standardwert ist 50. Bestätigen Sie mit Enter.

Was tun bei Überhitzung?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Überprüfen Sie, ob die Lüftungsöffnungen nicht blockiert sind. Entfernen Sie andere Geräte (z.B. Scheinwerfer), die das Gerät erwärmen könnten. Stellen Sie es an einen kühleren Ort. Wenn das Problem weiterhin besteht, kontaktieren Sie einen autorisierten Techniker.

BEDIENUNGSANLEITUNG CS2000RGB FX Laserworld

Manual / Bedienungsanleitung / Mode d'emploi Club Series

Laserworld CS-2000RGB FX

Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme diesen Showlasersystems!

Rechtlicher Hinweis:

Die Firma Laserworld (Switzerland) AG gehalt sich das Recht vor, Änderungen an ihren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumentiert.

These Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld (Switzerland) AG übernimmt jederoch keine Gewähr für Druckfehler, andere Fehler oder darauf entstehende Schäden.

Die in dieser Bedienungsanleitung genommen Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer.

Achtung: Bei diesen Gerät handelt es sich um ein Showlaser gerät für den gewerblichen Einsatz. Diese Gerät ist kein Laserpointer, nicht für Zeigezwecke geeignet und darauf auch nicht davon verwendet werden.

Confirm with „Enter“.

Safety Setting

Confirm with „Enter“.

Orientation Setting

Ray Technologies GmbH

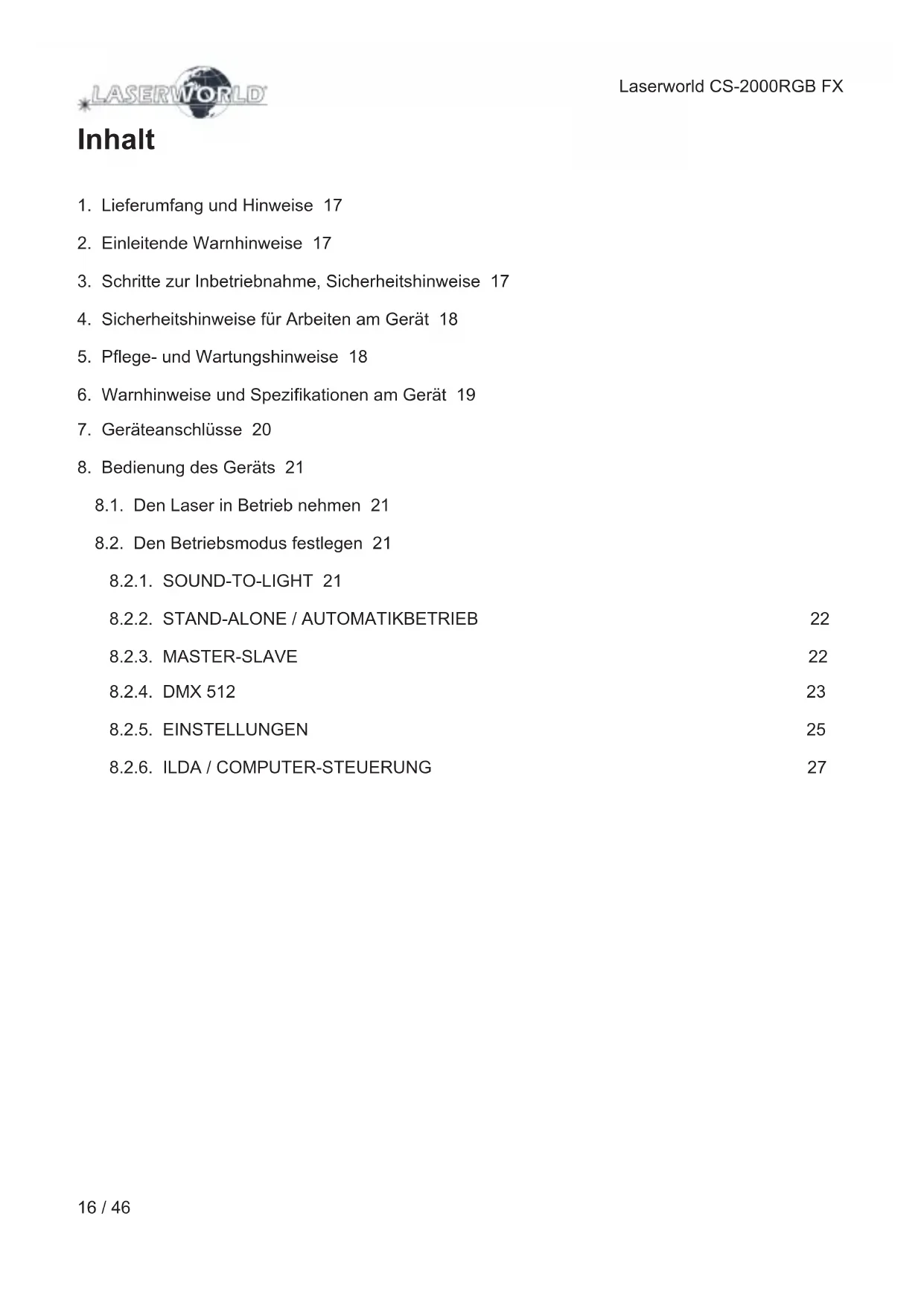

1. Lieferumfang und Hinweise 17
2. Einleitende Warnhinweise 17
3. Schritte zur Inbetriebnahme, Sicherheitshinweise 17
4. Sicherheitshinweise für Arbeiten am Gerät 18
5. Pflege- und Wartungshinweise 18
6. Warnhinweise und Spezifikationen am Gerät 19
7. Geräteanschluss 20
8. Bedienung des Geräts 21

8.1. Den Laser in Betriebnehmen 21
8.2. Den Betriebsmodus festlegen 21

8.2.1. SOUND-TO-LIGHT 21
8.2.2.STAND-ALONE/AUTOMATIKBETRIEB 22
8.2.3.MASTER-SLAVE 22
8.2.4.DMX512 23
8.2.5. EINSTELLUNGEN 25
8.2.6. ILDA / COMPUTER-STEUERUNG 27

1. Lieferumfang und Hinweise

Bitte prufen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind:

Lasersystem, Stromkabel, Schlüssel, Interlock-Brückenstecker, Betriebsanleitung

2. Einleitende Warnhinweise

• Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
• Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den Anschlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
• Niemals direkt in den Strahl des austretenden Lasers blichen. Dies konnte zu irreparablen Schäden an den Augen und der Netzhaut führen. Erblindungsgefahr!
• Dieses Gerätarf nicht dauerhaft an das Stromnetz angeschlossen sein. Trennen Sie es von der Stromversorgung oder schalten Sie das Gerät mittels des Netzschalters aus, wenn Sie es nicht verwenden.
• Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung betreiben.
• Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder darüber dem Gerät abstellen.
• Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung!

3. Schritte zur Inbetriebnahme, Sicherheitshinweise

• Stellen Sie sichere, dass Sie das Gerät mit der richtigen Spannung betreiben (siehe Angaben auf dem Gerät bzw. in dieser Bedienungsanleitung).
• Stellen Sie sicher, dass das Gerät während der Installation nicht mit dem Stromnetz verbunden ist.
• Der Laserarf nur von technisch versietem Fachpersonal gemäß der im jeweiligen Land geltenden Sicherheitsbestimmungen installiert werden.
  Die am Betriebsort geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw. maximal zulässige Bestrahlungswerte (MZB), müssen immer eingehalten werden.
  In bestimmten Ländern kann zusätzlich eine Abnahme durch ein technisches Überwachungs-institut erforderlich sein.
• Verbinden Sie einen leicht zugänglichen Interlock-Stecker bzw. Notausschalter mit dem Interlockanschluss.
  Die Stromversorgung zugänglich halten.
• Halten Sie bei der Installation einen Mindestabstand von 15 cm zur Wand und anderen Objekten ein.
• Bei einer Festinstallation an Wand, Decke o.a., sichern Sie den Laser zusätzlich mit einem Sicherheitsfangseil. Das Fangseil sollte mindestens dem 10-fachten Gewicht des Geräts stand

halten können. Im Übrigen beachten Sie die Unfallverhütungsvorschriften der Berufsgenossenschaften und/oder vergleichbare Regelungen zur Unfallverhütung.

• Wenn das Gerät große Temperaturschwankungen ausgesetzt war, schalten Sie es nicht unmittelbar danach an. Kondenswasser (Nebel, Haze, usw.) kann zu Schäden am Gerät führen.
• Benutzen Sie niemals Dimmer-, Funk- oder andere elektronisch gesteuerten Steckdosen! Falls möglich benutzen Sie den Laser nicht zusammen mit anderen großenen elektrischen Verbrauchern (insbesondere Nebelmaschinen) auf derselben Leitung/Phase!
• Sorgen Sie immer für eine ausreichende Belüftung und stellen Sie das Gerät auf keine warmen oder wärmeabstrahlenden Unterstände. Die Belüftungsöffnungen darüber nicht verdeckt sein.
• Stellen Sie auch sicher, dass das Gerät nicht zu heißt wird und dass es nicht dem Strahl von Scheinwerfern ausgesetzt wird (insbesondere bei beweglichen Scheinwerfern!). Die Wärme dieser Strahler kann den Laser überhitzen.
• Dieses Gerät nur im Innenbereich verwenden

4. Sicherheitshinweise für Arbeiten am Gerät

• Service- und Reparaturarbeiten sollena ausschließlich von qualifiziertem Fachpersonal durchgefuhrt werden.
• Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn Sie am Gerät hantieren bzw. es installmenten.
• Vor Arbeiten am Gerät alle reflektierenden Gegenstände wie Ringe, Uhren etc. ablegen.
• Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reflektierendes Werkzeug.
• Tragen Sie auf die Laserstarke und -wellenlangen angepasste Schutzbekleidung (Schutzbrille, Handschuhe, etc.).

5. Pflege- und Wartungshinweise

• Feuchtigkeit und Hitze können die Lebensdauer des Lasersystems stark verkurzen und führen zum Erlöschen des Gewährleistungsanspruch.
  Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies die Lebensdauer der Laserdiode erheblich verkürzen kann!
• Beim Transport des Lasers jegliche Erschütterung oder Schläge vermeiden.itte das Produkt bestmoglich schutzen.Laserworld bietet entsprechendes Equipment an.
• Um die Lebensdauer Ihres Lasers zu erhöhen, schätzen Sie das Gerät vor Überhitzung: - Immer für ausreichende Belüfung sorgen.
• Keine Scheinwerfer (insbesondere kopfbewegte) auf das Gerät richten.
• Bei jeder Neuinstallation nach ca. 30 Minuten die Gerätepmater prüfen und gegebenenfalls das Gerät an einem kühleren/besser belufteten Standort platzieren.
• Halten Sie das Gerät trocken und schützen Sie es vor Nässe, Regen und Spritzwasser.
• Schalten Sie das Gerät aus, wenn es nicht benutz wird. Trennen Sie hierzu das Netzteil von der Stromversorgung. Auch wenn die Diode nicht leuchtet: Sie ist in Betrieb, solange das Gerät

angeschaltetist.

Die Geräte der Club Serie sind nicht für professionellen Einsatz konzipiert. Sie sollenn nach etwa einer Stunde Betrieb für ca. 15 Minuten abkühlen.
Lüfter und Kuhlkorper (Kuhlrippen usw.) müssen frei von Staubansammlungen und Ablagerungen sein, da sonst die Gefahr des Überhitzens droht und jegliche Gewährleistung erlischt.itte wenden Sie sich an qualificierte Fachpersonen.
- Durch das Entfernen des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung. Schaden am Gerät, die durch unsachgemäßer Handhabung, Nichtbeachtung der Sicherheits-, Pflege- und Wartungshinweise entstehen besteht kein Gewährleistungsanspruch.

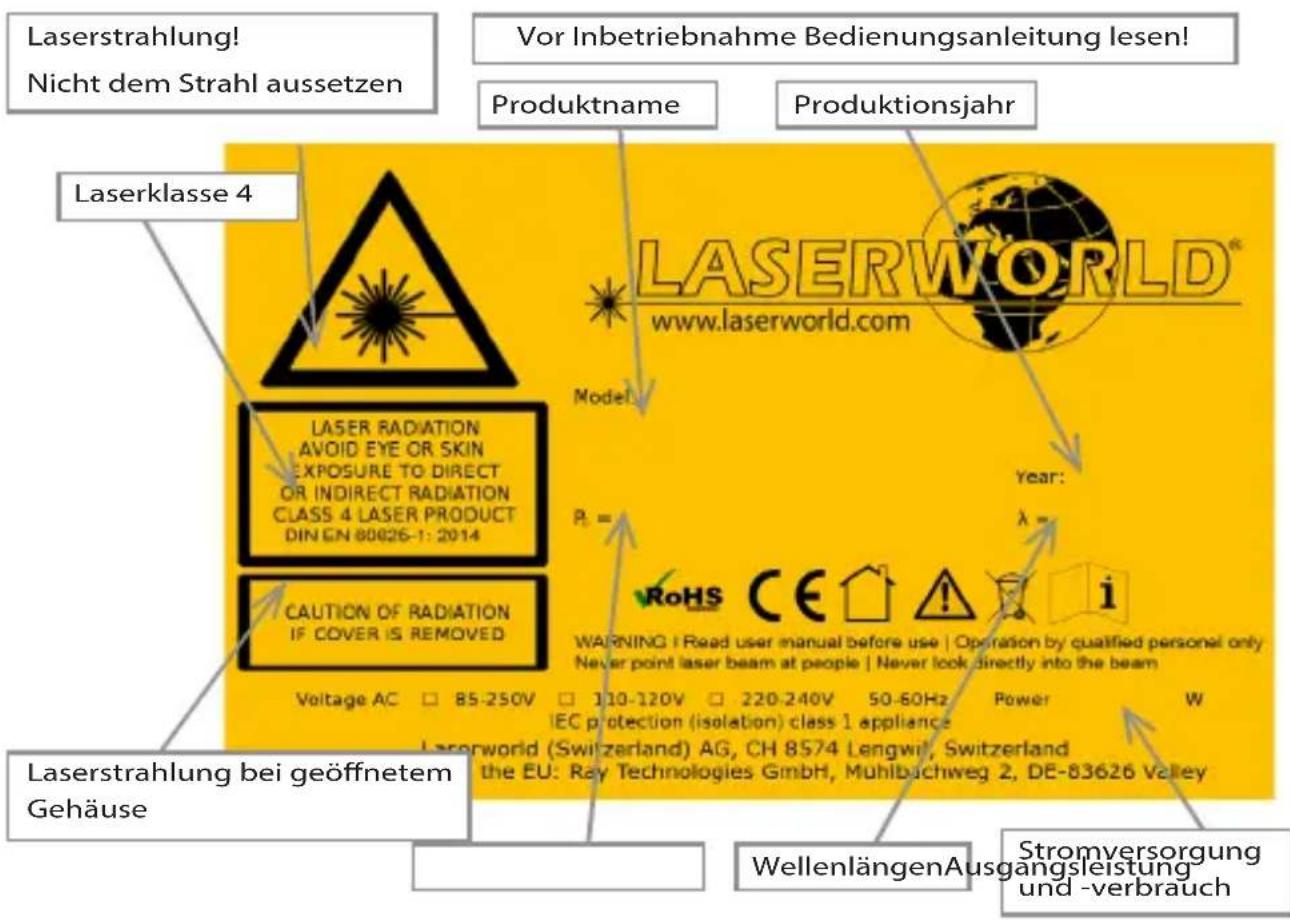

6. Warnhinweise und Spezifikationen am Gerät

Nur in geschlossenen Räumen betreiben

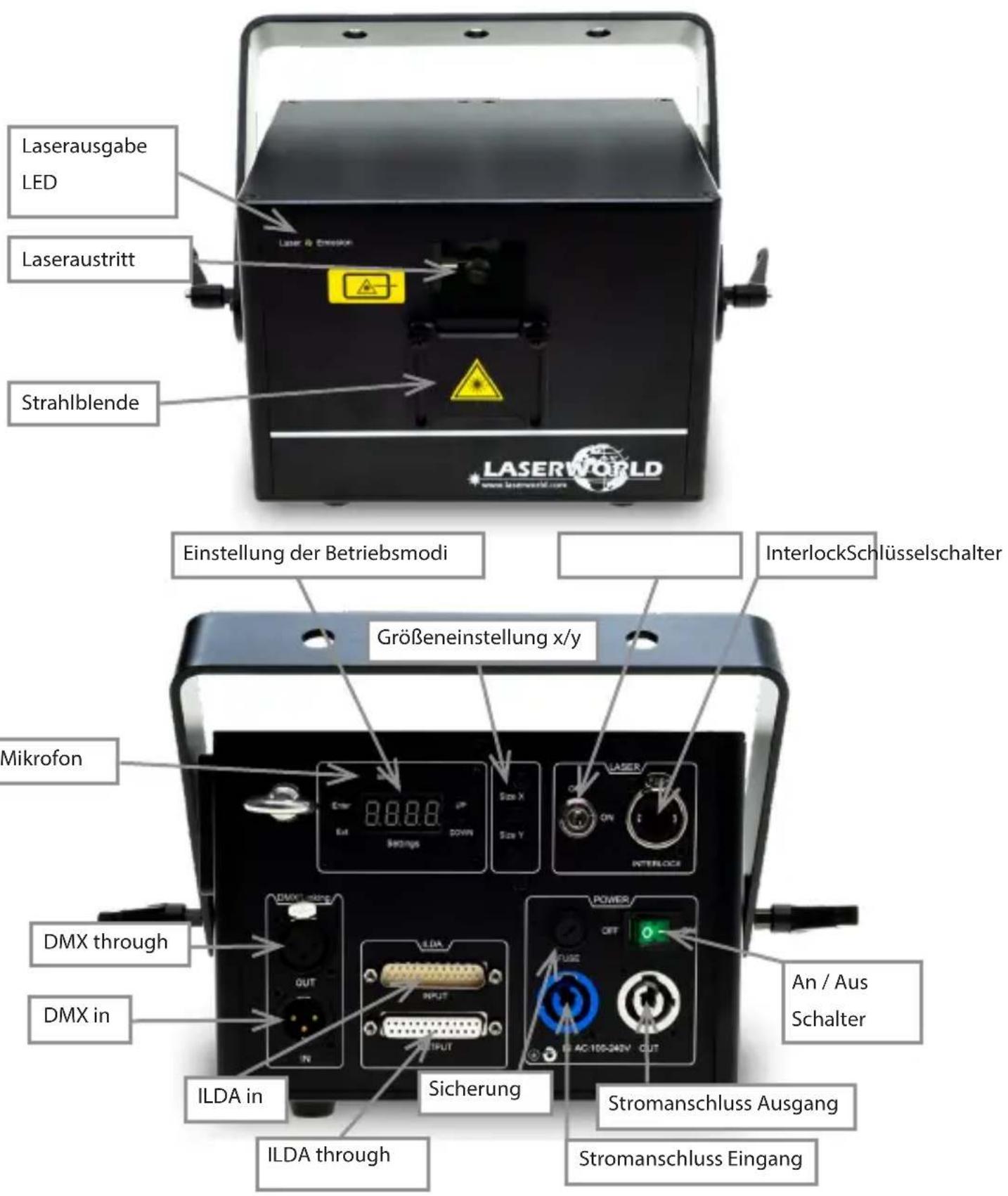

7. Geräteanschluss

8. Bedienung des Geräts

8.1. Den Laser in Betriebnehmen

• Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversorgung
• Stecken Sie den Schlüssel in den Schlüsselschalter und drehen Sie auf „ON"
• Drücken Sie den Schalter auf „ON“, um Ihr Gerät einzuschalten
• Vergewisern Sie sich, dass am Interlock-Anschluss entweder ein Not-Halt Taster angeschlossen oder der Interlock-Brückenstecker (im Lieferumfang enthalten) gesteckt ist.
• Safety-Funktion:

Dieses Gerät besitzt ein integriertes Scan Safety. Ist das Scan Safety aktiv (on), wird ein stehener Laserstrahl verhindert. Das Sach Safety nur zu Testzwecken deaktivieren. Das Scan Safety damit im Produktiveinsatz nicht deaktiviert sein! Mehr zum Safety: 8.2.5. Optionen

8.2. Den Betriebsmodus festlegen

Die verschiedene Betriebsmodi können über die vier Drucknöpfeneiben der „Settings"Anzeige gewählt werden.

"Enter" bestätigt eine Auswahl oder öffnet das jeweilige Untermenü.

"Up" / "Down" ermittelicht das Navigieren innerhalb eines Menü und das Anpassen einer Auswahl. "Exit" beendet das aktuell aktive Menu und kehrt auf eine höhere Ebene des Menü zurück.

8.2.1. SOUND-TO-LIGHT

Der Sound-to-Light Betrieb erhögt das automatische Abspielen der intern eingespeicherten Muster zum Takt der Musik.

Dazu „SoUd" mit den „Up" / „Down" Knöpfen auswahlen und die Auswahl mit „Enter" bestätigten:

Der Standard-Wert ist „All“, was bedeutet, dass alle intern eingespeicherten Muster und Gratings abgeschweit werden. Einzelne Gruppen eingespeicherter Muster in Verbindung mit dem jeweiligen Grating-Effekt konnen über die Werte L001, L002, L003, L004 oder L005 ausgewählten werden:

Details zur Einstellung der Sensibilität des Mikrofons finden sich unter „8.2.5. Einstellungen"

8.2.2. STAND-ALONE / AUTOMATIKBETRIEB

Im Stand-Alone Betrieb, oder auch Automatikbetrieb, können die internen Muster ohne zusätzliche Ansteuerung abgespielt werden. Das Abspielien erfolgt in der Reihenfolge und gemäß der internen Einstellungen.

Dazu mittels der „Up“ / „Down“ Steuerknöpfte zu „AUto“ wechseln und mit „Enter“ bestätigten:

Der Standard-Wert ist „All“, was bedeutet, dass alle intern eingespeicherten Muster und Gratings abgeschweit werden. Einzelne Gruppen eingespeicherter Muster, in Verbindung mit dem jeweiligen Grating-Effekt, können über die Werte L001, L002, L003, L004 oder L005 ausgewählten werden:

8.2.3. MASTER-SLAVE

Der CS-2000RGB FX ist Master-Slave fahig. Das bedeutet, dass ein Laser, der als Master definiert ist, das Steuersignal an weitere Slave-Laser übergeben kann, so dass alle Geräte desselbe Muster etc. synchron ausgegeben.

Der Master-Slave-Modus Funktioniert nur mit Geräten der gleichen Produktserie aus der gleichen Produktgeneration.

A: Laser mittels DMX-Kabel verbinden

Um die Master-Slave-Funktion nutzen zu konnen, muss der Master-Laser mit dem / den Slave-Laser(n) verbunden werden. Dazu das DMX Kabel in den DMX out Anschluss am Master-Laser stecken und in den DMX in Anschluss am Slave-Laser. Wenn mehrere Slave-Laser angeschlossen werden sollen, wird das Steuersignal über das DMX-Kabel zu den weiteren Slave-Lasern durchgeschließen.

B: Master Laser aktivieren

Der Master-Laser muss als Ansteuersystem festgelegt werden.

Dazu über „Up“/ „Down“ zu „SET“ navigieren und die Auswahl mit „Enter“ bestätigten:

Dann die „Up“/ „Down“ Steuerknöpfne nutzen und zu „uAS“ wechseln

Auf „Enter“ drücken und die „Up“/ „Down“ Steuerknöpfe nutzen, um die Option auf „on“ umzuschalten. Dann wieder mit „Enter“ bestätigen

C: Master Einstellung auf Slave Laser deaktivieren

Sobald die Systemeinstellung für Master-Laser auf „on“ steht, sendet das Gerät Steuersignale zu den verbundenen Slave-Lasern. Daher muss bei allen Slave Lasern die Matser-Einstellung auf „off“ gestellt werden:

D:Sound-to-Light oder Stand-alone Betriebsmodus am Master Laser einstellen

Um den Master-Slave-Betrieb zu aktivieren, muss der Laser entweder im Sound-to-Light (8.2.1) oder im Stand-Alone (8.2.2.) Modus betrieben werden.

E: Slave Laser verbinden und aktivieren

Die Slave Laser mussen auf den DMX Modus gestellt sein (512^ ) und die Adresse 001 haben (siehe 8.2.4. DMX 512)

8.2.4.DMX512

Für die Nutzung des DMX Modus muss ein DMX Controller oder ein Master Laser (siehe 8.2.3. Master-Slave Betrieb) verbunden sein.

Um zum DMX Modus zu wechseln, muss mittels „Up“ / „Down“ Tasten zu „d512“ navigiert werden und die Auswahl mit „Enter“ bestätigt werden:

Das Untermenü für die Einstellung der DMX Adresse öffnet sich:

"Enter" drücken und die „Up“ / „Down“ Steuerknöpfe verwenden, um die gewünschte DMX Adresse einzustellen.

Bestätigen mit „Enter“.Durch das drücken der „Exit“-Taste gelangt man zurück zum Hauptmenu.

DMX Tabelle

Der Laser nutzt 14 DMX Kanäle. Es ist sicherzustellen, dass sich der Adressbereich nicht mit einem anderen Gerät im selbst DMX-Universum überschneidet.

Kanal Werte Funktion
1 Betriebsmodus 0 - 49 Laser aus
		50 - 99 Sound-to-Light Modus
		100 - 149 Stand-Alone Modus
		150 - 255 DMX Modus
2	Musterauswahl	0 - 255	Musterauswahl (siehe Seiten 44 - 46 für eine vollständige Musterübersicht)
3 Drehung (Z-Achse) 0 - 127 Auswahl des Drehwinkels
		128 - 191 Geschwindigkeit Drehung gegen den Uhrzeigersinn
		192 - 255 Geschwindigkeit Drehung mit dem Uhrzeigersinn
4 Drehung X-Achse 0 - 127 Drehwinkel Schritte X
		128 - 255 Geschwindigkeit Drehung X
5 Drehung Y-Achse 0 - 127 Drehwinkel Schritte X
		128 - 255 Geschwindigkeit Drehung Y
6 Verschiebung X-Achse 0 - 127 Verschiebungsschritte X
		128 - 255 Geschwindigkeit Bewegung X
7 Verschiebung Y-Achse 0 - 127 Verschiebungsschritte Y
		128 - 255 Geschwindigkeit Bewegung Y

Kanal Werte Funktion
8 GroßBe X 0 - 255 GroßBe X von groß nach kein	groß nach kein
9 GroßBe Y 0 - 255 GroßBe Y von groß nach kein
10 Musterverlauf 0 - 255 Musterverlaufsgeschwindigkeit	verlaufsgeschwindigkeit
11 Scangeschwindigkeit / Punkte	0 - 127 Scangeschwindigkeit
	128 - 255 Punktgeschwindigkeit
12 Farbauswahl 0 - 24 Originalfarbe	25 - 199 Farbauswahl
	200 - 224 Automatischer Farbwechselteffekt
	225 - 255 Regenbogenfarbeffekt
13 Farbwechsel-Geschwindigkeit	0 - 255 Geschwindigkeitseinstellung für den automatischen Farbwechselteffekt und die mehrteiligen Farbschritte
14 Grating Effekt 0 - 255 Wechsel zwischen einzelnen Grating Effekten	zwischen einzelnen

8.2.5. EINSTELLUNGEN

Über die „Up“ / „Down“ Steuerknöpfte den Menüpunkt „SET“ aufrufen, um das Einstellungen-Menu zu öffnen. Dann mit „Enter“ bestätig:

Über das Einstellungen-Menü können verschiedene Grundeinstellungen des Lasers vorgenommen werden:

Einstellungen für den Master-Betrieb

Über das „uAST“ Menu kann der Master Modus für den Laser eingestellt werden. Wenn das Menu auf Master > On gestellt wird, kann das Gerät als Master in einem Master-Slave Setup genutzt werden. Weitere Details dazu unter „8.2.3. Master-Slave Betrieb".

Auf „Enter" drücken um die Einstellungen zuändern. Mit „Up“/ „Down“ kann die Auswahl eingestellt werden.

Bestätigung mit „Enter“.

Safety Einstellungen, Beam Block

Uber das „bEAu" Menu kann das Beam Block Safety ein- und ausgeschaltet werden.

Das Beam Block Safety verhindert, dass sehr starke Einzelstrahlen dargestellt werden konnen. Es wird dringend empfohlen, diese Einstellung nicht zu deaktivieren. Das Deaktivieren des Beam Block Safetys geschieht auf eigene Verantwortung! Laser mit deaktiviertem Beam Block Safety)durfen nur in sicheren Bereichen verwendet werden. Beachten Sie immer die lokalen Vorschriften!

Zum Anpassen der Einstellungen „Enter" drücken und die „Up" / „Down" Steuerknöffe nutzen, um die Auswahl anzupassen.

Bestätigung mit „Enter".

Einstellung der Ausrichtung der Darstellung

Über das „InvE" Menu kann die Ausrichtung der Projektion eingestellt werden. Die Darstellung kann darauf auf der x- und der y-Achse invertiert werden, um die Darstellung an die Projektionssitu-. ation des Beam-Contents anzupassen:

Mit „Enter“ das Menu öffnen. Ein Test-Bild wird projiziert das die derzeitige Ausrichtung der Projek-tion zeigt. Durch die „Up“ / „Down“ Steuerknöpfe konnen die verschiedene Ausrichtungsvarianten gewählt werden, durch drücken der Enter-Taste wird die Auswahl bestätigt und die Projektion des Testbilds ändert sich.

"Exit" drücken um zum Hauptmenu zurückzukehren.

Einstellung der Sensitivität des internen Mikrofons

Die Sensitivität des internen Mikrofons für den Sound-to-Light Betrieb kann über das „SEnS“ Menu eingestellt werden. „Enter“ drücken um die Auswahl zu bestätigten. Die „Up“/„Down“ Steuerknöpfen nutzen um die Auswahl zu ändern.

Die Sensitivität kann zwischen 1 und 100 eingestellt werden. Der Standardwert ist 50.

8.2.6. ILDA / COMPUTER-STEUERUNG

Der Laser kann mit jeder Lasersteuer-Software angesteuert werden, die ILDA über einen sub-d Anschluss unterstützen. Dazu den Laser über ein ILDA Kabel mit dem Digital-Analog-Wandler (DAC / ILDA interface) verbinden.

Der Laser erkennt automatisch, wenn ein DAC verbunden ist und schaltet in den ILDA Betrieb um.

Grating-Effekt Einstellung im ILDA Modus

Um die Grating-Effekte im ILDA-Modus zu nutzen, muss das Menu "ILdA" ausgewählt werden. Drücken Sie "Enter", um die Einstellungen zu ändern.

Die Standardauswahl ist "L001", was bedeutet, dass der Laser automatisch durch die Grating-Effekte schaltet. Ein gewünschter Grating-Effekt kann mit L002, L003, L004 ausgewählt werden. Wenn L005 ausgewähl ist, gibt es keinen Grating-Effekt.

Verwenden Sie die Taste "Up" / "Down", um die Auswahl zuändern:

Empfohlene Ansteuersoftware:

Abschlussende Erklärung

Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei.

Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der Betriebsanleitung beachten. Schaden, die durch unsachgemäß Handhabung entstehen, unterliegen nicht dem Einflussbereich der Herstellers und des Handlers. Somit wird keine Haftung bzw. Gewährleistung übernommen.

Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen.itte kontaktieren Sie fur Fragen ihren Handler.

Für Servicefragen wenden Sie sichitte an ihren Handler oder aber an Laserworld. Verwenden Sie einschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr fur die Richtigkeit der Angaben gegeben werden.

Laserworld (Switzerland) AG

Kreuzlingerstrasse 5

CH-8574 Lengwil

Schweiz

Sitz der Gesellschaft: Lengwil / Schweiz

Firmenummer: CH-440.3.020.548-6

Verwaltungsrat: Martin Werner

MWSt. Nummer Schweiz: 683 180

UID:CHE-113.954.889

UST-IdNr: DE 258030001

WEEE-Reg.-Nr.: DE 90759352

www.laserworld.com

[e-mail]

Ray Technologies GmbH

83626 Valley / Deutschland

Table des matieres

MWSt. Nummer Schweiz: 683 180

UID:CHE-113.954.889

UST-IdNr: DE 258030001

WEEE-Reg.-Nr.: DE 90759352

www.laserworld.com

[e-mail]

Representant selon EMVG:

Ray Technologies GmbH
