BEDIENUNGSANLEITUNG EL300RGB Laserworld

Manual / Bedienungsanleitung / Mode d'emploi

Ecoline Series

EL-300RGB

Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems!

Rechtlicher Hinweis:

Die Firma Laserworld (Switzerland) AG behält sich das Recht vor, Änderungen an ihren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumentiert. Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld (Switzerland) AG übernimmt jedoch keine Gewähr für Druckfehler, andere Fehler oder daraus entstehende Schäden. Die in dieser Bedienungsanleitung genannten Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Titelhalter.

Ray Technologies GmbH

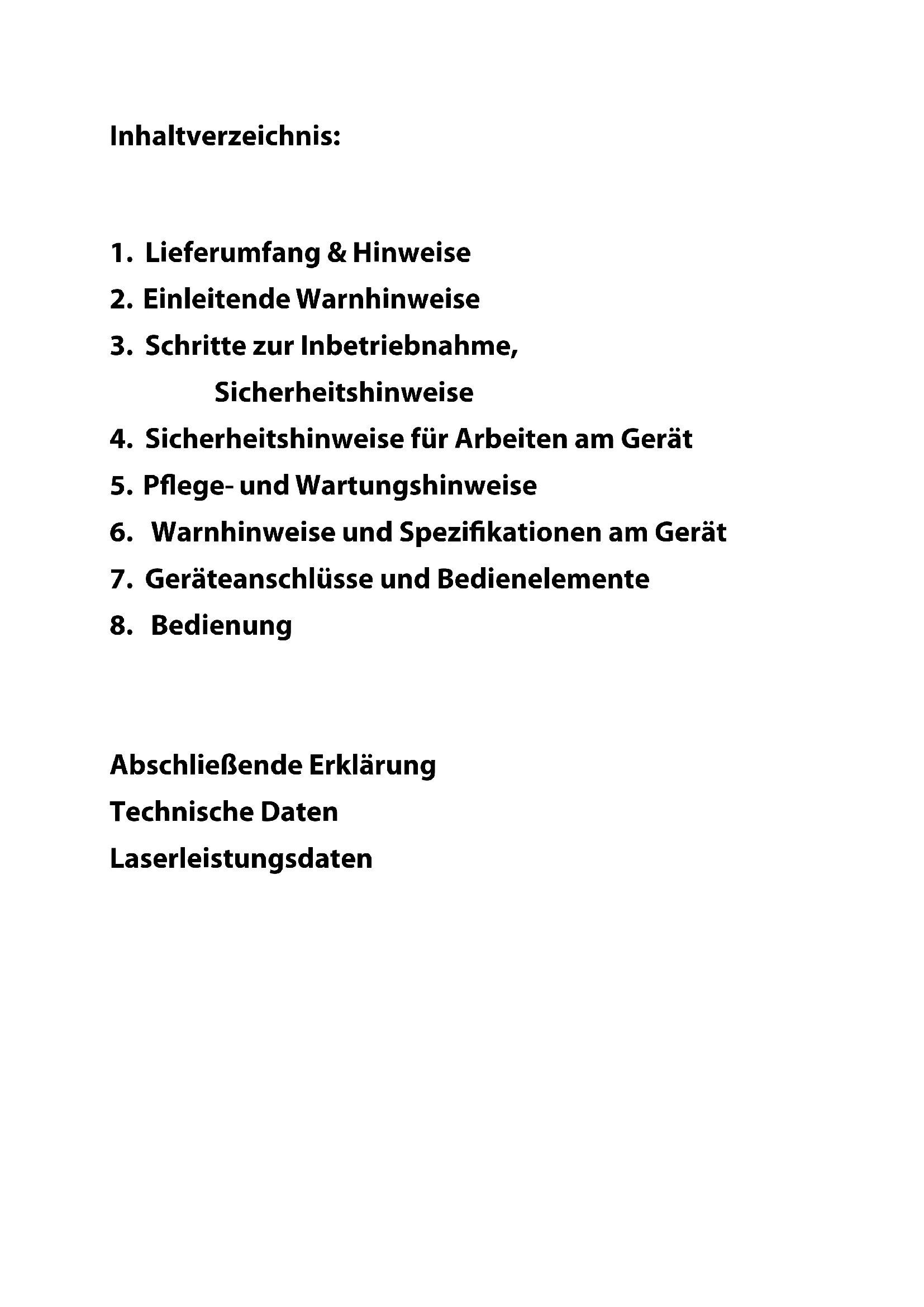

1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme, Sicherheitshinweise
4. Sicherheitshinweise für Arbeiten am Gerät
5. Pflege- und Wartungshinweise
6. Warnhinweise und Spezifikationen am Gerät
7. Geräteanschlüsse und Bedienelemente
8. Bedienung

Abschließende Erklärung

Technische Daten

Laserleistungsdaten

1. Lieferumfang & Hinweise

Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind:

1 x Laserprojektor 1 x Bedienungsanleitung

1 x Kaltgerätekabel 1 x Schlüssel

1 x Interlock-Stecker

2. Einleitende Warnhinweise

1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den Anschlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
3. Dieses Gerät darf nicht dauerhaft an das Stromnetz angeschlossen sein. Trennen Sie es von der Stromversorgung oder schalten Sie das Gerät mittels des Netzschalters aus, wenn Sie es nicht verwenden.
4. Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könnte zu irreparablen Schäden an den Augen und der Netzhaut führen. Erblindungsgefahr!
5. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung betreiben.
6. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder neben dem Gerät abstellen.

Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung!

3. Schritte zur Inbetriebnahme, Sicherheitshinweise:

1. Stellen Sie sicher, dass Sie das Gerät mit der richtigen Spannung betreiben (siehe Angaben auf dem Gerät bzw. in dieser Bedienungsanleitung).

2. Stellen Sie sicher, dass das Gerät während der Installation nicht mit dem Stromnetz verbunden ist.

3. Der Laser darf nur von technisch versiertem Fachpersonal gemäss der im jeweiligen Land geltenden Sicherheitsbestimmungen instal-

liert werden.

1. Die am Betriebsort geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw. maximal zulässige Bestrahlungswerte (MZB), müssen immer eingehalten werden.

2. In bestimmten Ländern kann zusätzlich eine Abnahme durch ein technisches Überwachungsinstitut erforderlich sein.

3. Verbinden Sie einen leicht zu- gänglichen Interlock-Stecker bzw. Notausschalter mit dem Gerät.

4. Die Stromversorgung zugänglich halten.
5. Halten Sie bei der Installation einen Mindestabstand von 15 cm zur Wand und anderen Objekten ein.
6. Bei einer Festinstallation an Wand, Decke o.ä., sichern Sie den Laser bitte zusätzlich mit einem Sicherheitsfangseil. Das Fangseil sollte mindestens dem 10-fachen Gewicht des Geräts standhalten können. Im Übrigen beachten Sie die Unfallverhütungsvorschriften der Berufsgenossenschaften und/oder vergleichbare Regelungen zur Unfallverhütung.
7. Wenn das Gerät großen Temperaturschwankungen ausgesetzt war, schalten Sie es nicht unmittelbar danach an. Kondenswasser (Nebel, Haze usw.) kann zu Schä-

den am Gerät führen.

1. Benutzen Sie niemals Dimmer-, Funk- oder andere elektronisch gesteuerten Steckdosen! Falls möglich benutzen Sie den Laser nicht zusammen mit anderen großen elektrischen Verbrauchern (insbesondere Nebelmaschinen) auf derselben Leitung/Phase!
2. Sorgen Sie immer für eine ausreichende Belüftung und stellen Sie das Gerät auf keine warmen oder wärmeabstrahlenden Untergründe. Die Belüftungsöffnungen dürfen nicht verdeckt sein.
3. Stellen Sie auch sicher, dass das Gerät nicht zu heiß wird und dass es nicht dem Strahl von Scheinwerfern ausgesetzt wird (insbesondere bei beweglichen Scheinwerfern!). Die Wärme dieser Strahler kann den Laser überhitzen.
4. Dieses Gerät nur im Innenbereich verwenden

4. Sicherheitshinweise für Arbeiten am Gerät

1. Service- und Reparaturarbeiten sollten ausschließlich von qualifiziertem Fachpersonal durchgeführt werden
2. Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn Sie am Gerät hantieren bzw. es installieren
3. Vor Arbeiten am Gerät alle reflektierenden Gegenstände wie Ringe, Uhren etc. ablegen.
4. Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reflektierendes Werkzeug.
5. Tragen Sie auf die Laserstärke und -wellenlängen angepasste Schutzbekleidung (Schutzbrille, Handschuhe, etc.).

5. Pflege- und Wartungshinweise

• Feuchtigkeit und Hitze können die Lebensdauer des Lasersystems stark verkürzen und führen zum Erlöschen des Gewährleistungsanspruchs.
• Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies die Lebensdauer der Laserdiode erheblich verkürzen kann!
• Beim Transport des Lasers jegliche Erschütterung oder Schläge vermeiden. Bitte das Produkt bestmöglich schützen. Laserworld bietet entsprechendes Equipment an.

• Um die Lebensdauer Ihres Lasers zu erhöhen, schützen Sie das Gerät vor Überhitzung:

• Immer für ausreichende Belüftung sorgen.

• Keine Scheinwerfer (insbesondere kopfbewegte) auf das Gerät richten.
  -Bei jeder Neuinstallation nach ca. 30 Minuten die Gerätetemperatur prüfen und gegebenenfalls das Gerät an einem kühleren/besser belüfteten Standort platzieren.
  -Halten Sie das Gerät trocken und schützen Sie es vor Nässe, Regen

und Spritzwasser.

• Die Geräte der Ecoline, Club und Proline-Serie sind nicht für professionellen Einsatz konzipiert. Sie sollten nach etwa einer Stunde Betrieb für ca. 15 Minuten abkühlen.
- Lüfter und Kühlkörper (Kühlrippen usw.) müssen frei von Staubansammlungen und Ablagerungen sein, da sonst die Gefahr des Überhitzens droht und jegliche Gewährleistung erlischt. Bitte wenden Sie sich an qualifizierte Fachpersonen.
- Bitte trennen Sie das Gerät von der Stromversorgung, wenn es nicht benötigt wird. Die Lebensdauer der Dioden verkürzt sich ansonsten, selbst wenn kein Laseraustritt erfolgt.
- Durch das Entfernen des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung. Schäden am Gerät, die durch unsachgemäßer Handhabung, Nichtbeachtung der Sicherheits-, Pflege- und Wartungshinweise entstehen besteht kein Gewährleistungsanspruch.

6. Warnhinweise und Spezifikationen am Gerät

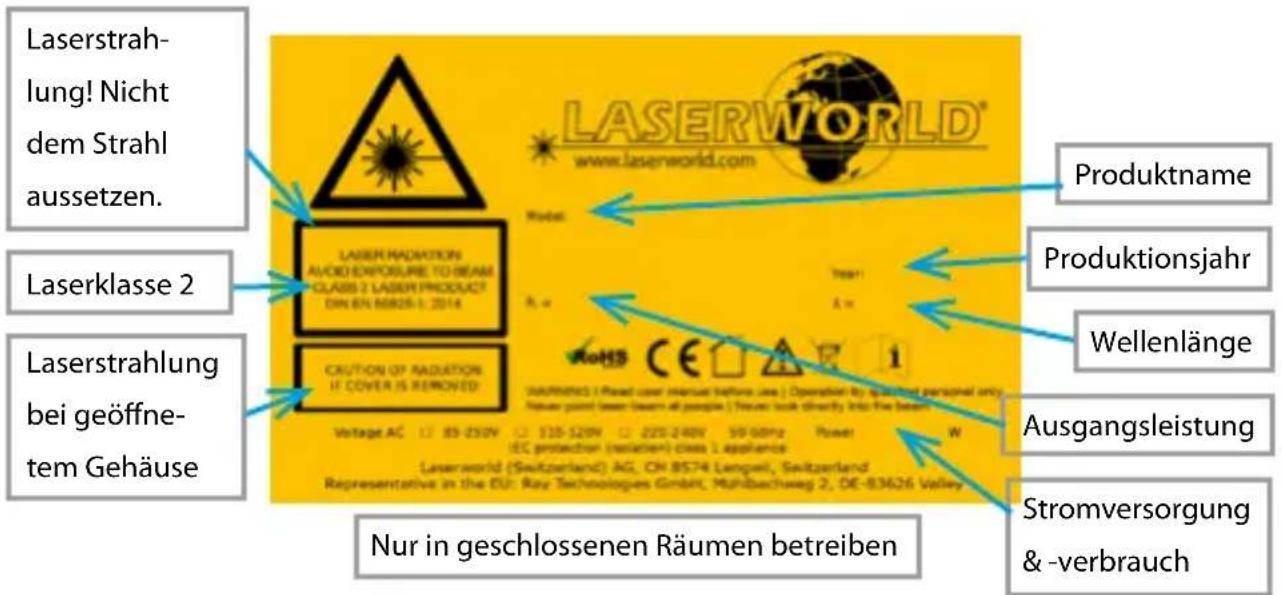

Laserstrahlung! Nicht dem Strahl aussetzen. Laserklasse 2 Laserstrahlung bei geöffnetem Gehäuse LASER RADIATION AVOID EXPOSURE TO BEAM GLASS 2 LASER PRODUCT DIN EN 86828-1: 2014 CAUTION OF RADIATION IF COVER IS REMOVED Nur in geschlossenen Räumen betreiben Produktname Produktionsjahr Wellenlänge Ausgangsleistung Stromversorgung & -verbrauch

7. Geräteanschlüsse & Bedienelemente

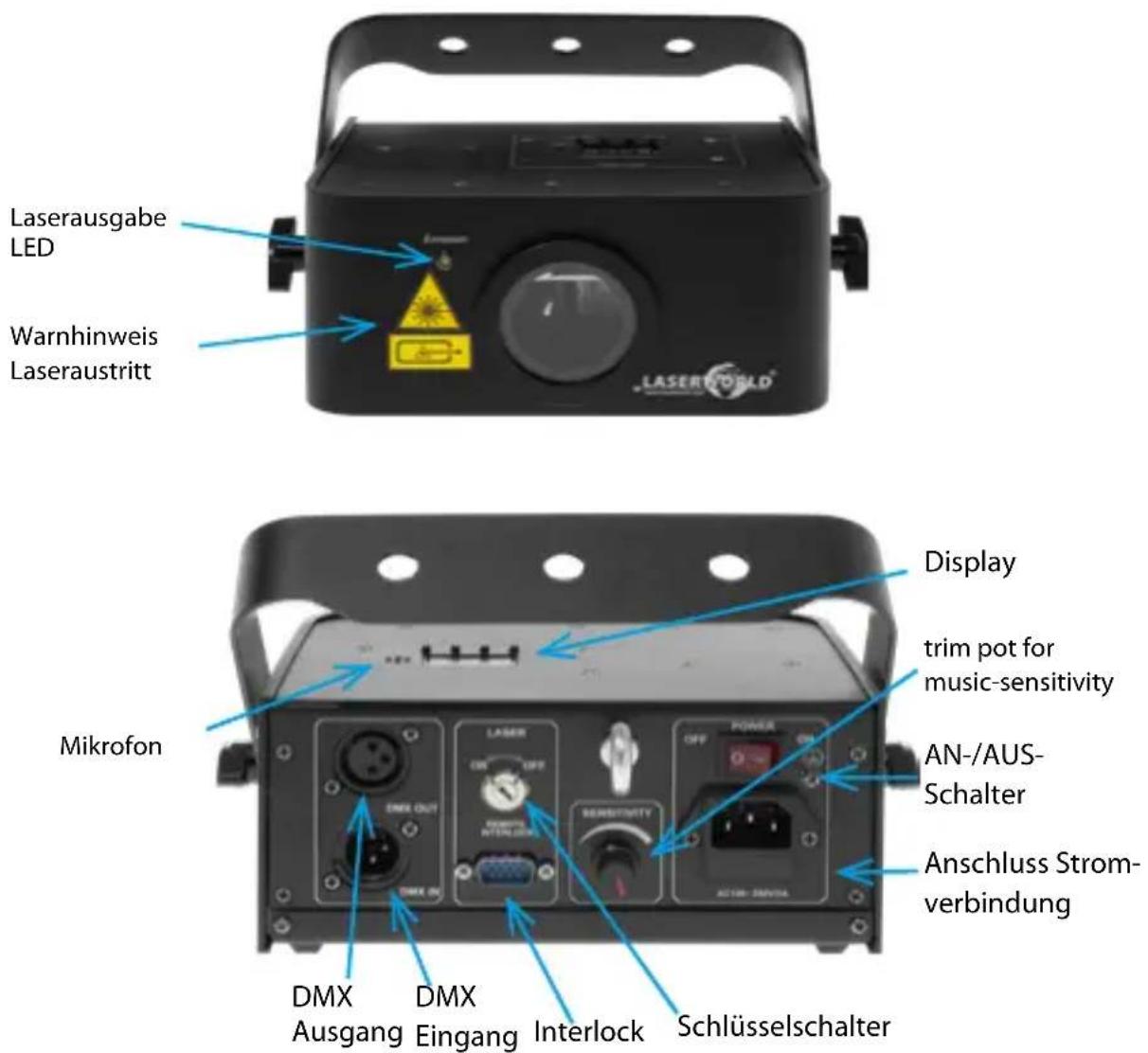

Laserausgabe LED Warnhinweis Laseraustritt Mikrofon Display trim pot for music-sensitivity AN-/AUS- Schalter Anschluss Strom- verbindung DMX Ausgang DMX Eingang Interlock Schlüsselschalter

8. Bedienung

a. Zunächst das Stromkabel mit dem Gerät und anschließend mit der Stromversorgung verbinden
b. Den Schlüssel in den Schlüsselschalter stecken und auf „ON“ drehen
c. Schließen Sie den Interlock Connector an die entsprechende Schnittstelle an
d. Durch Drücken des An-/Ausschalters auf „ON“ wird das Gerät eingeschaltet

8.1. Menu Einstellungen

Um Ihre aktuelle Auswahl nach einem Neustart des Geräts zu behalten, drücken Sie die Eingabetaste für 5 Sekunden um zu Speichern. Ihre Auswahl wird nun nach dem Start wieder geladen.

Kanal Funktion
	R1 Rot Automatik Modus (Nummer 1-9 Strobo Geschwindigkeit)
	G1 Grün Automatik Modus (Nummer 1-9 Strobo Geschwindigkeit)
	B1 Blau Automatik Modus (Nummer 1-9 Strobo Geschwindigkeit)
	Y1 Gelb Automatik Modus (Nummer 1-9 Strobo Geschwindigkeit)
	C1 Cyan Automatik Modus (Nummer 1-9 Strobo Geschwindigkeit)
	P1 Lila Automatik Modus (Nummer 1-9 Strobo Geschwindigkeit)
	H1 Weiss Automatik Modus (Nummer 1-9 Strobo Geschwindigkeit)
	AUTF Automatik Modus mit schneller Geschwindigkeit
	AUTS Automatik Modus mit langsamer Geschwindigkeit
	AUTH Automatik Modus mit weisser Farbe
	SO1 Sound-to-light Modus
	A001 DMX Modus, DMX Adressen von 1-511
	SLAV Slave Modus

8.2. Automatikmodus

Schalten Sie das Gerät in den Automatikmodus: Durchläuft die eingebauten Programme automatisch, ohne von außen gesteuert zu werden.

8.3. Musikmodus, Sound-to-light

Ihr Gerät läuft im Musikmodus:

Die Effekte werden durch Schall ausgelöst. Drehen Sie den Empfindlichkeitsregler im Uhrzeigersinn, um die Mikrofon Empfindlichkeit zu erhöhen. Drehen Sie den Regler gegen den Uhrzeigersinn, um die Empfindlichkeit zu verringern. Der Laser-effekt wird nach 5 Sekunden ohne Musikeingabe automatisch ausgeschaltet.

8.4. Master-Slave-Modus (Slav)

Um Daisy Chain bzw. den Master-Slave-Modus nutzen zu können, müssen zwei (oder mehr) Laserprojektoren derselben Serie über DMX-Kable miteinander verbunden werden:

Master-Projektor (DMX out) -> DMX-Kabel -> Slave-Projektor 1 (DMX in); Slave-Projektor 1 (DMX out) -> DMX-Kabel -> Slave-Projektor 2 ... usw.

Master-Projektor

Bitte den Automatik- oder Musikmodus am Master -projektor auswählen (siehe oben)

DMX-Kabel

Slave-Projektor

Um diesen Modus nutzen zu können, bitte den MODE Knopf drücken, bis SLAV angezeigt wird. Durch Drücken des Enter Knopfes wird die Auswahl bestätigt

8.5. DMX-512 Modus

Schließen Sie einen DMX-Controller an, um den Laser zu betreiben. Der Laser verwendet 7 DMX-Kanäle. Stellen Sie daher sicher, dass das nächste Gerät eine Adresse verwendet, die sich nicht mit diesem Bereich überschneidet.

Kanal Wert Funktion
1 0 -49 Laser aus
	50 - 99 Automatikmodus
	100 - 199 Automatikmodus - langsam
	200 - 249 Sound-to-light
	250-255 DMX Modus aktiv
2 0 - 255 Rot Intensität
3 0 - 255 Grün Intensität
4 0 - 255 Blau Intensität
5 0 - 255 Strobo Effekt
6 0 - 255 Rotations Geschwindigkeit
7 000 - 099 - Uhrzeigersinn100 - 199 - Keine Rotation200 - 255 - gegen Uhrzeigersinn	Rotations Geschwindigkeit

8.6. Laser ausschalten

Um das Gerät vollständig auszuschalten, „OFF“ am An-/Ausschalter drücken, den Schlüssel auf „OFF“ drehen und Gerät von der Stromversorgung trennen.

Abschließende Erklärung

Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei. Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen, unterliegen nicht dem Einflussbereich der Herstellers und des Händlers. Somit wird keine Haftung bzw. Gewährleistung übernommen. Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler und halten Sie sich über unsere Webseite www.laserworld.com auf dem Laufenden. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.

Laserworld (Switzerland) AG

Kreuzlingerstrasse 5

CH-8574 Lengwil

Schweiz

Sitz der Gesellschaft: Lengwil / CH

Firmennummer: CH-440.3.020.548-6

Verwaltungsrat: Martin Werner

MWSt. Nummer Schweiz: 683 180

UID: CHE-113.954.889

UST-IdNr: DE258030001

WEEE-Reg.-Nr.: DE 90759352

C€

www.laserworld.com

[e-mail]

Ray Technologies GmbH

83626 Valley / Deutschland
