BeamBar 10B MK3 - Projecteur laser Laserworld - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil BeamBar 10B MK3 Laserworld au format PDF.
| Type de produit | Projecteur laser |
| Marque | Laserworld |
| Modèle | BeamBar 10B MK3 |
| Sources laser | 10 diodes laser bleues (450 nm) de 140 mW chacune |
| Puissance totale garantie | 1400 mW |
| Classe laser | 3B |
| Alimentation électrique | 100-250 V AC, 50/60 Hz, fusible 3 A / 250 V |
| Consommation électrique | 50 W |
| Dimensions (L x l x H) | 1000 x 160 x 80 mm |
| Poids | 9,0 kg |
| Fonctions principales | Mode musical, mode auto, maître-esclave, DMX 13 canaux, blackout, sélection programmes, vitesse, luminosité |
| Nombre de canaux DMX | 13 |
| Réglage sensibilité microphone | 1 à 100 (par défaut 50) |
| Sécurité | Interrupteur à clé, connecteur interlock, élingue de sécurité, distance minimale spectateurs, usage professionnel |
| Entretien et nettoyage | Nettoyer fenêtre de sortie avec nettoyant vitres, dépoussiérer ventilateurs, éviter cycles marche/arrêt rapides |
| Pièces détachées et réparabilité | Réparations par personnel agréé uniquement, pièces de rechange Laserworld |
| Informations générales | Projecteur laser professionnel pour spectacles et affichage, à utiliser uniquement en intérieur |
FOIRE AUX QUESTIONS - BeamBar 10B MK3 Laserworld
Questions des utilisateurs sur BeamBar 10B MK3 Laserworld
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Projecteur laser au format PDF gratuitement ! Retrouvez votre notice BeamBar 10B MK3 - Laserworld et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BeamBar 10B MK3 de la marque Laserworld.
MODE D'EMPLOI BeamBar 10B MK3 Laserworld
Avant d'utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice d'utilisation!
Information juridique :
L'entreprise Laserworld (Switzerland) AG se réserve le droit d'effectuer des modifications concernant leurs produits et ainsi de répondre au développement technique. Ces modifications ne seront pas nécessairement annoncées en tout cas spécifique. Ce mode d'emploi et les informations contenues dedans ont été établis avec le soin minutieux qui s'impose dans ce cas.
Laserworld (Switzerland) AG ne pourra pas être tenue responsable pour d'éventuelles erreurs d'impression ou dommaqes en résultats.
En cas de doutes, veuillez toujours contacter Laserworld (Switzerland) AG. Les noms de marques et de produits utilisés dans ce mode d'emploi sont des marques de fabrique ou des marques déposées.
L'utilisation est réservée à un usage professionnel selon décret n°2007-665 du 2 mai 2007 relatif à la sécurité des appareils à laser sortant!
Article 4 bis : « Les usages spécifiques autorisés pour les appareils à laser sortant d'une classe supérieure à 2 sont les usages professionnels suivants : (...)
9° Spectacle et affichage : Toutes les applications de trajectoire, de visualisation, de projection ou de reproduction d'images en deux ou trois dimensions. »
Attention : Cet appareil est un projecteur laser destiné à un usage commercial. Cet appareil n'est pas un pointeur laser, il ne convient pas pour le pointage et ne doit pas être utilisé à cette fin.

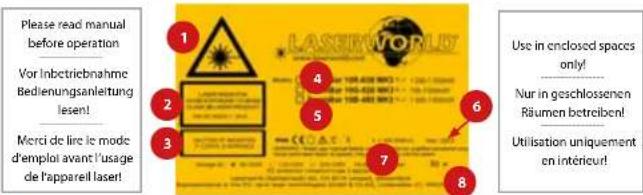

Security Label | Sicherheitsetikett | Étiquette de sécurité
- Laser class 3B | Laserklasse 3B | Classe Laser 3B
- Caution of radiation if cover is removed | Laserstrahlung bei geöffnetem Gehäuse | Attention : radiation laser si le couvercle est retiré
- Model type | Produktname | Nom du produit
- Output power | Ausgangsleistung | Puissance de sortie
- Production year | Produktionsjahr | Année de production
- Wavelength | Wellenlänge | Longueurs d'ondes
- Power supply & consumption | Stromversorgung und -verbrauch | Alimentation et consommation électrique
- Contenu et informations 21
- Avertissements d'usage et précautions avant d'utiliser cet appareil 21
- Démarches pour la mise en service, mesures de précaution 21
- Instructions de sécurité pour le travail avec l'appareil 22
- Soin et entretien 22
- Fonctionnement général 23
Explication finale 27
Caractéristiques techniques 28
1. Contenu et informations
Nous vous prions de vérifier si vous avez reçu l'intégralité de la marchandise et si la marchandise est intacte. Sont compris dans le volume de livraison:

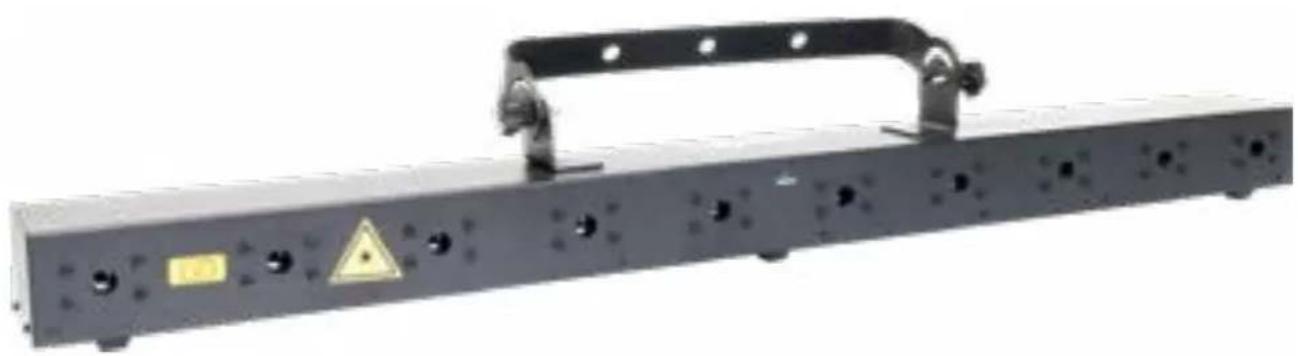

Projecteur laser, crochets de fixation, câble d'alimentation, clé, connecteur interlock, manuel utilisateur
2. Avertissements d'usage et précautions avant d'utiliser cet appareil
- Utilisez cet appareil seulement selon ce mode d'emploi.
- L'utilisation est réservée à un usage professionnel selon décret n°2007-665 du 2 mai 2007 relatif à la sécurité des appareils à laser sortant.
Article 4 bis :
« Les usages spécifiques autorisés pour les appareils à laser sortant d'une classe supérieure à 2 sont les usages professionnels suivants : (...)
9° Spectacle et affichage :
Toutes les applications de trajectoire, de visualisation, de projection ou de reproduction d'images en deux ou trois dimensions.
- N'utilisez pas cet appareil en cas de dommages visibles sur le boitier du laser ainsi que si le câble d'alimentation est endommagé.
- Cet appareil ne doit pas être raccordé en permanence au secteur. Débranchez-le du secteur ou éteignez-le à l'aide de l'interrupteur d'alimentation s'il n'est pas utilisé.
- Ne regardez jamais directement le rayon laser quittant l'appareil. Vous risquez de devenir aveugle!
- Ne pas utiliser cet appareil dans un environnement humide ou pluvieux / poussièreux.
- Protéger le laser de l'humidité et des projections d'eau. Aucune bouteille contenant un liquide ne doit être posée sur l'appareil ou à proximité.
En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera dès lors plus sous garantie!
3. Démarches pour la mise en service, mesures de précaution
- Veuillez-vous assurer de brancher l'appareil sur une prise électrique délivrant la tension de fonctionnement correcte (voire les instructions sur l'appareil ou dans ce mode d'emploi).
- Veuillez-vous assurer que le laser demeure non branché pendant son installation.
-
Cet appareil laser ne doit être installé que par des ouvriers qualifiés en technique selon les normes et réglementations de sécurité des pays respectifs.
-
euillez toujours respecter impérativement les distances exigées entre l'apparell et les spectateurs. Velllez également à respecter l'exposition maximale permise (MPE = maximum permissible exposure).
- Dans certains pays il est nécessaire de faire certifier l'installation laser par un organisme de vérification agréé.
- Connectez une fiche interlock ou un interrupteur d'urgence facilement acces-
Manuel: BeamBar Series MK3 Manuel: BeamBar Series MK3
sible - pour couper l'arrivée électrique du laser en cas d'urgence.
- Veuillez laisser un accès à l'alimentation électrique.
- Gardez au minimum un espace de 15cm entre appareil et murs.
- Si vous préférez un montage fixe mural, au plafond ou à des matériaux semblables, veuillez ne pas oublier de sécuriser le laser à l'aide d'une élingue de sécurité. Cette élingue devrait résister au moins 10 fois le poids de l'appareil. En outre veuillez suivre les règlements pour la protection contre les accidents de travail mis au point par les associations de prévention des accidents du travail ou des règlements semblables pour la prévention d'accidents.
- Si l'appareil a été exposé à de grandes fluctuations de température, ne l'allumez pas tout de suite car la conden-
sation pourrait endommager les circuits électroniques.
- N'utilisez jamais de variateurs, de prises de courant radio ou autres prises de courant! Si possible, n'utilisez pas l'appareil laser ensemble avec d'autres forts consommateurs électriques sur le même câble / la même phase!
- Veuillez toujours assurer une ventilation adaptée pour le laser et éviter de poser l'appareil sur des surfaces chaudes et/ou réflectrices. Les ouvertures pour la ventilation ne doivent pas être couverte.
- Il faut également faire attention à ce que l'appareil laser ne chauffe pas trop et qu'il ne soit pas exposé aux faisceaux de lyres(pouvantfairesurchaufferl'appareil laser).
- Utilisez uniquement cet appareil en intérieur.
4. Instructions de sécurité pour le travail avec l'appareil
- Vérifiez que l'appareil laser est débranché quand vous travaillez sur l'appareil ou lors de l'installation de celui-ci.
- Avant de travailler sur le laser, veuillez retirer tout objet réfléchissant tel que bague, montre, etc.
- Utilisez seulement des outils non-réfléchissants pour travailler sur le projecteur laser.
- Portez des vêtements adaptés à l'intensité et à la longueur d'onde laser, par exemple des lunettes protectrices, des gants protecteurs, etc.
5. Soin et entretien
- La durée de vie du système laser peut être extrêmement raccourcie par l'humidité et la chaleur. Un tel usage inapproprié mène à l'expiration de tous droits de garantie.
- Il faut éviter d'allumer l'apparell à intervalles courts et rapides, car cela peut rac-
courcir considérablement la durée de vie de la diode laser!
- Nous vous recommandons de transporter l'appareil laser à l'abri de secousses. Laserworld propose différentes solutions de protection du matériel (flightcase).
- Pour améliorer la longévité de votre appareil laser, il faut le protéger des risques de surchauffe de la manière suivante: - Assurer une ventilation adaptée.
-Ne pas diriger de projecteurs vers l'appareil (particulièrement lyres).
-Suite à chaque nouvelle installation, il est recommandé de vérifier après environ 30 minutes si la température de l'appareil est acceptable ou s'il vaudrait mieux trouver une place plus fraîche ou mieux ventilée.
-maintenez l'appareil au sec et abrité de l'humidité, de la pluie et des éclaboussures.
• Eteignez l'appareil quand vous ne utilisez plus. Pour éteindre le laser, veuillez basculer l'interrupteur et débrancher le câble d'alimentation du projecteur laser. Même si la diode n'émet pas, elle reste sous tension (courant de stand-by).
• Les ventilateurs et radiateurs (aillettes
etc.) doivent être exemptes de poussières pour éviter tout risque de surchauffe de l'appareil et donc une annulation de la garantie. Veuillez contacter votre revendeur spécialisé.
- Toujours placer le laser derrière des machines à brouillard et des machines à fumée
- Éviter l'exposition directe du laser à l'humidité
- Nettoyez de temps en temps la fenêtre de sortie avec un nettoyant pour vitres
- Le retrait du sticker de garantie annule toute garantie / prise en charge ultérieure de garantie. Les dommages occasionnés par une utilisation incorrecte, par le non-respect des consignes d'utilisation, de nettoyage et de service ne seront pas pris en charge par la garantie Laserworld.
6. Fonctionnement général
1. Alimentation électrique
Connectez le câble d'alimentation avec l'appareil et l'alimentation électrique. Il est primordial d'alimenter l'appareil avec la bonne tension d'alimentation car une mauvaise tension d'alimentation pourra provoquer des dégâts irréparables au projecteur. Les tensions d'alimentations sont listées en fin de mode d'emploi dans le tableau récapitulatif. Veuillez-vous assurer que la face avant du laser (zone de la fenêtre d'émission) n'est pas dirigée vers des personnes ou des objets inflammables lors de la mise sous tension. Pour activer l'appareil, veuillez connecter le connecteur « interlock » à la prise dédiée, insérer la clé de sécurité et la tourner sur ON, puis allumer l'appareil. La LED „Emission - Laser on“ sur la face avant de l'appareil s'allumera lorsque l'appareil est prêt à l'emploi.
2. Interrupteur à clé
Sur la face arrière du projecteur se situe un interrupteur à clé. L'émission laser ne pourra qu'avoir lieu si l'interrupteur à clé (livrée avec le laser) est en position "ON".
Attention: si le laser est laissé sans surveillance, vous nous conseillons de toujours retirer la clé de l'interrupteur pour éviter toute utilisation non souhaitée par une tierce personne
3. Modes / Fonctions
Les différents modes de fonctionnement peuvent être sélectionnés à l'aide des quatre boutons situés à côté de l'écran „Settings“. La touche „Menu“ permet de quitter l'option de menu actuelle et de passer au niveau supérieur ; la touche „Enter“ permet de confirmer une sélection ou de naviguer vers l'option de menu sélectionnée ; les touches „Up“
Manuel: BeamBar Series MK3 Manuel: BeamBar Series MK3
et „Down“ permettent de se déplacer dans le menu actuel ou d'effectuer une sélection.
La BeamBar utilise 13 canaux DMX, assurez-vous que le prochain appareil utilise une adresse qui ne chevauche pas cette plage.
3.1. MODE MUSICAL / AUTO
Le mode musical permet de reproduire les animations intégrées au rythme de la musique ou de bruits.
Sélectionnez „ShPld“ en naviguant avec le bouton „Menu“ et confirmez avec „Enter“ :
La sélection standard est „SoUn „, ce qui signifie que le faisceau sera déclenché au rythme de la musique :
Le mode automatique permet d'afficher de façon aléatoire les animations internes. Ils sont lus en fonction de paramètres du système interne.
Vous pouvez sélectionner „Auto“ lorsque „SoUn“ est sélectionné en naviguant avec les boutons „Up“ / „Down“ et confirmez avec „Enter“ ;
Réglages de la sensibilité du microphone
La sensibilité du microphone intégré pour le contrôle du mode musical peut être réglée dans le menu „SEnS“.
Sélectionnez „SEnS“ en naviguant avec le bouton „Menu“ et confirmez avec „Enter“ :
La sensibilité peut être réglée entre 1 et 100. La valeur standard est de 50. Utilisez les boutons „Up“ / Down“ pour modifier la valeur et confirmez avec „Enter“.
Ce laser est capable de fonctionner en mode maître-esclave. Cela signifie que le système laser maître peut transmettre un signal de contrôle à un ou plusieurs lasers esclaves, afin que tous fassent de même.
Master-Slave ne fonctionne qu'avec des lasers de la même série de produits et de même génération.
A: Relier les lasers avec un câble DMX
Pour utiliser le mode Maître-Esclave, reliez les lasers Maître et Esclave avec des câbles DMX. Assurez-vous d'utiliser le port „DMX out“ sur le maître et le port „DMX in“ sur les lasers esclaves.
Si plusieurs lasers esclaves sont utilisés, reliez le premier au laser maître et reliez le signal de
page 24 / 28 page 25 / 28
contrôle du premier laser esclave au second, etc...
B: Activer le laser maître
Le laser maître doit être défini comme source de contrôle.
Choisissez „SLNd“ en naviguant avec le bouton „Menu“ et confirmez avec „Enter“ :
Sélectionnez „SLPd“ en naviguant avec le bouton „Menu“ et confirmez avec „Enter“ :
D: Régier le mode musical ou Auto sur le laser Maître
Pour utiliser le fonctionnement Maître-Esclave : régler le projecteur Maître sur le mode musical ou Auto (3.1.).
E: Etablir la liaison avec les lasers esclaves
Les unités esclaves doivent être réglées sur le mode DMX („Addr“) et doivent se voir attribuer l'adresse A001 (voir 3.3. DMX 512).
3.3. DMX 512
Le mode DMX requière qu'un contrôleur DMX ou un laser maître (voir 3.2. Fonctionnement maître-esclave) soit connecté au laser.
Pour passer en mode DMX, sélectionnez „Addr“ en naviguant avec le bouton „Menu“ et confirmez avec „Enter“;
Le sous-menu de réglage de l'adresse DMX est affiché :
Appuyez sur „Enter“ et sur les boutons „Up“ / „Down“ pour régler l'adresse DMX souhaitée et confirmez avec „Enter“.
Manuel: BeamBar Series MK3 Manuel: BeamBar Series MK3
Tableau de canaux et valeurs DMX
| Canal Valeur Fonction | ||
| 1 0-49 Laser off / blackout | ||
| 50-99 Mode musical | ||
| 100-149 Mode automatique | ||
| 150-199 Mode DMX (pour canal 2 -> canal 3) | ||
| 200-255 Mode DMX (pour canal 4 -> canal 13) | ||
| 2 0-255 Programme / sélection des effets | ||
| 3 0-255 Vitesse des effets (vitesse croissante) | ||
| 4 0-255 réglage de la luminosité (faible à forte) | ||
| 5 0-255 réglage de la luminosité (faible à forte) | ||
| 6 0-255 réglage de la luminosité (faible à forte) | ||
| 7 0-255 réglage de la luminosité (faible à forte) | ||
| 8 0-255 réglage de la luminosité (faible à forte) | ||
| 9 0-255 réglage de la luminosité (faible à forte) | ||
| 10 0-255 réglage de la luminosité (faible à forte) | ||
| 11 0-255 réglage de la luminosité (faible à forte) | ||
| 12 0-255 réglage de la luminosité (faible à forte) | ||
| 13 0-255 réglage de la luminosité (faible à forte) | ||
Explication finale
Ce produit, de même que son emballage, sont en parfait état lors de l'envoi. Celui qui utilise cet appareil laser doit respecter les règlements de sécurité locales ainsi que les avertissements expliqués dans notre mode d'emploi. Les dommages qui sont provoqués par une utilisation non convenable ne peuvent pas être prévus ni par le fabricant ni par le marchand. Par conséquent la marque décline toute responsabilité ou garantie.
En cas de modifications / améliorations de ce mode d'emploi, nous ne pourrons pas vous avertir. Veuillez-vous renseigner sur notre site internet ou auprès de votre marchand.
Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laserworld. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d'effectuer des modifications, améliorations à ce mode d'emploi. Laserworld décline toute responsabilité en cas d'inexactitudes ou d'erreurs dans le présent mode d'emploi.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
CH-8574 Lengwil
Suisse
Conseil d'administration: Martin Werner
Siège social: Lengwil / Suisse
Nr de société: CH-440.3.020.548-6
Conseil d'administration: Martin Werner
Représentant selon EMVG:
tarm laser technologies
tll GmbH & Co. KG
Lindenallee 27
D-44625 Herne
Technical data Technische Daten Caractéristiques techniques
| Laser sources (analog modulation): Laserquellen (analoge Modulation): Sources laser (modulation analogique): | Diodes / Dioden / Diodes |
| Beam: 3 mm / 1.1 mrad | |
| Laser class: Laserklasse: Classe laser | 3B |
| Power supply: Stromversorgung: Alimentation: | 100 V - 250 V AC, 50 HZ / 60 HZ, Fuse/Sicherung/fusible: 3 A / 250 V |
| Power consumption: Stromaufnahme: Consommation: | 50 W |
| Dimensions: Abmessungen: dimensions: | 1000 x 160 x 80 mm (L x W x H)/(B x T x H)/(H x L x P) |
| Weight: Gewicht: Poids: | 9.0 kg |
Power specifications (at laser module) / Laserleistung (am Modul) / Puissance (au module)
| guaranteed total power | Red / Rot / Rouge Green / Grün /Vert Blue / Blau / Bleu | |||
| BeamBar10R MK3 | 1'200 mW* | 10 x 120 mW638 nm | - | - |
| BeamBar10G MK3 | 750 mW* - | 10 x 75 mW520 nm | - | |
| BeamBar10B MK3 | 1'400 mW* -- | 10 x 140 mW450 nm | ||
