Type de produit	Unite interieure de climatisation suspendue au plafond
Marque	LG
Modèle	MULTI V URNU48GVLA2
Capacité	Jusqu'à 48 000 Btu/h (environ 14 kW)
Dimensions (L x l x H)	Environ 1655 x 320 x (hauteur non specifiée) mm
Poids	Non specifié dans la notice
Alimentation electrique	Monophasée ou triphasée selon installation, necessite un disjoncteur dedie
Refrigerant	R-410A
Raccordement frigorifique	Tuyauterie cuivre evasee, dimensions jusqu'à 15,88 mm (gaz) et 9,52 mm (liquide)
Fonctions principales	Climatisation, chauffage, ventilation, dehumidification, controle a distance filaire et sans fil

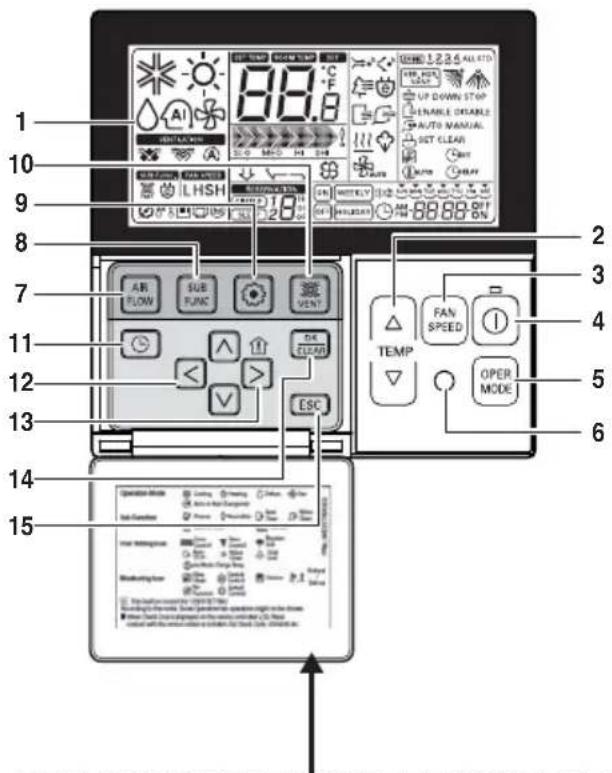

Controle	Dispositif de regulation a distance filaire (PQRCVSL0) et sans fil
Installation	Suspendue au plafond, inclinaison vers le bas pour drainage, necessite 4 boulons de suspension
Drainage	Raccord de drainage avec pente descendante, orientation gauche ou droite
Securite electrique	Mise a la terre obligatoire, disjoncteur differentiel, circuit dedie
Securite frigorifique	Test d'etancheite a l'azote apres installation, couple de serrage specifique
Entretien	Nettoyage regulier du filtre a air, controle des fuites de gaz
Pieces detachees et reparabilite	Contact revendeur ou centre SAV agree pour pieces et reparations
Conditions d'humidite elevee	Ajout d'isolant thermique supplementaire si point de rosee > 23°C

FOIRE AUX QUESTIONS - MULTI V URNU48GVLA2 LG

Quel type d'installation est necessaire pour l'appareil ?

L'installation doit etre realisee par du personnel qualifie, avec un circuit electrique dedie et un disjoncteur. L'unite se suspend au plafond avec des boulons de suspension. Respectez les distances minimales indiquees (20 cm des cotes, 5 cm du sol).

Comment raccorder les tuyaux frigorifiques ?

Utilisez des tuyaux en cuivre de dimensions adaptees (gaz et liquide). Effectuez un evasement propre avec l'outil adapte pour R-410A. Serrez les ecrous au couple indique (ex: 5.5-6.6 kgf.m pour Ø12.7). Appliquez de l'huile ester ou ether sur l'ecrou avant serrage.

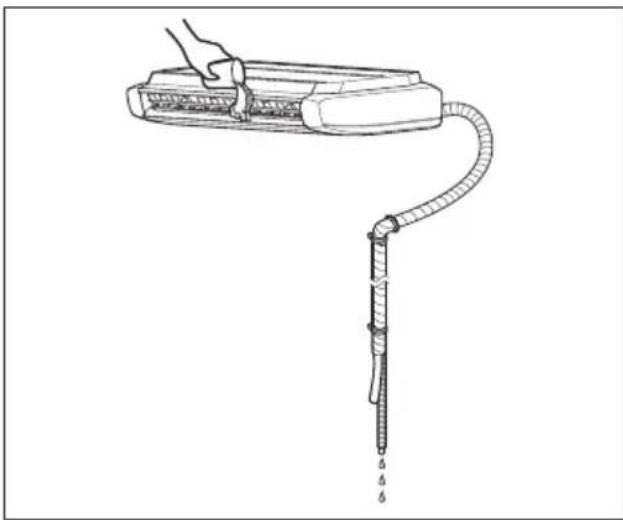

Comment verifier le drainage de l'unite ?

Versez un verre d'eau dans l'evaporateur et verifiez qu'elle s'ecoule sans fuite jusqu'a la sortie de drainage. Assurez-vous que le tuyau de drainage a une pente descendante (1/50 a 1/100).

Quelles precautions electriques prendre ?

Utilisez un circuit dedie avec un disjoncteur dimensionne correctement. Assurez-vous que la mise a la terre est effectuee. Ne modifiez pas le cordon d'alimentation. Verifiez le serrage des vis de bornes.

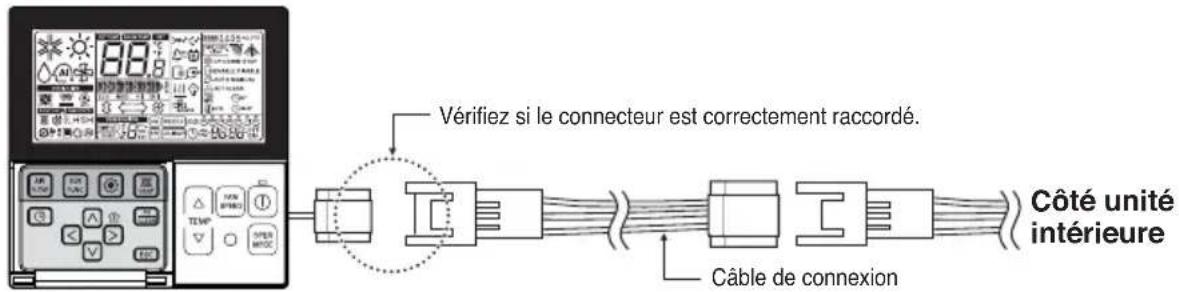

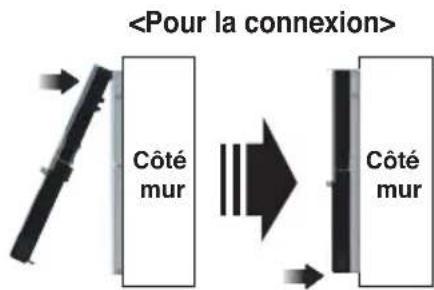

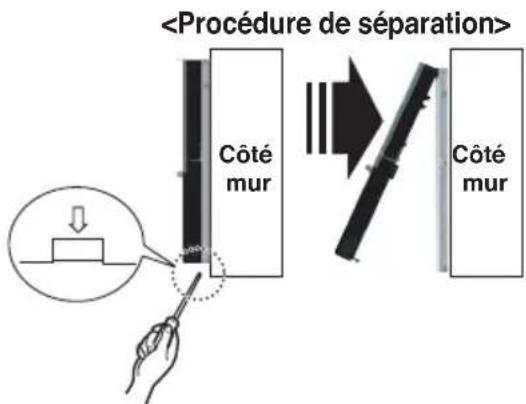

Comment installer la commande a distance filaire ?

Fixez le boitier d'installation au mur, passez le cable de commande par l'une des trois directions (surface, haut, droite). Connectez le cable a l'unite interieure. Pour un cable d'extension >10 m, utilisez le modele PZCWRCG3 ou PZCWRC2.

Que faire en cas de fuite de gaz refrigerant ?

Apres installation ou reparation, verifiez les fuites avec de l'azote et un detecteur. Si une fuite est detectee, resserrez les raccords ou remplacez les pieces defectueuses. Contactez un professionnel agree pour les reparations.

Comment nettoyer le filtre a air ?

Retirez le panneau lateral de l'unite, sortez le filtre et nettoyez-le avec un aspirateur ou a l'eau tiede. Laissez secher completement avant de le remettre en place. Effectuez cette operation regulierement.

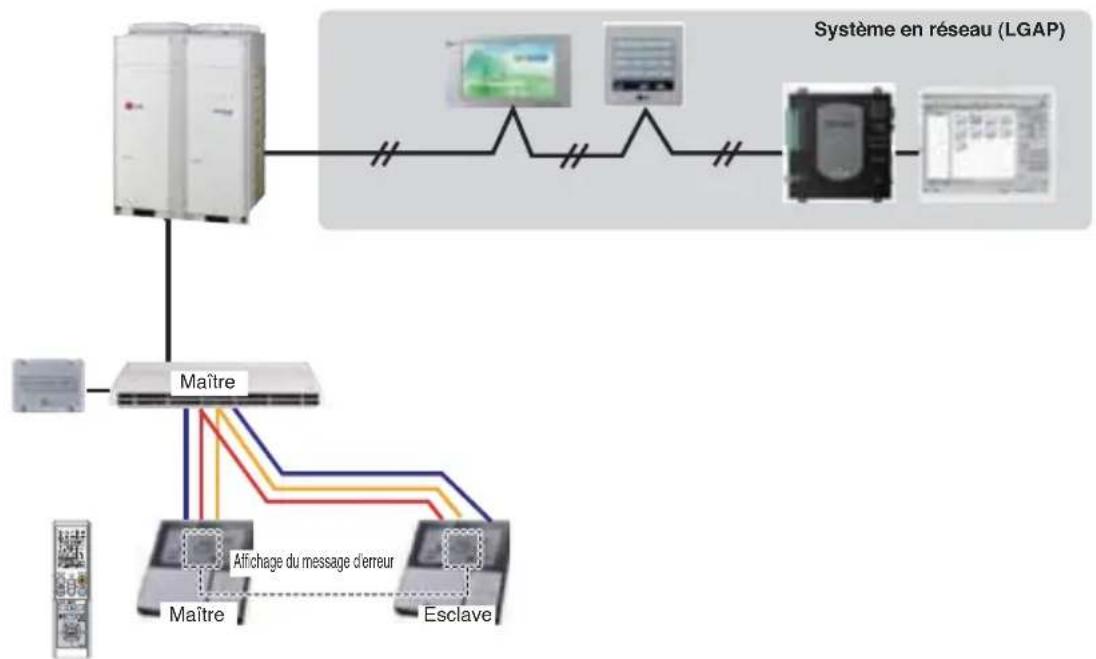

Puis-je utiliser la telecommande sans fil en plus de la commande filaire ?

Oui, les deux peuvent fonctionner simultanement. Le recepteur sans fil se trouve sur le panneau de l'unite. Assurez-vous que les piles de la telecommande ne fuient pas.

Quelle est la signification des symboles dans le manuel ?

Le symbole AVERTISSEMENT indique un risque de blessure grave ou mortelle. ATTENTION indique un risque de blessure ou dommages materiels. Le symbole de choc electrique signale un risque electrique. Suivez toujours les instructions.

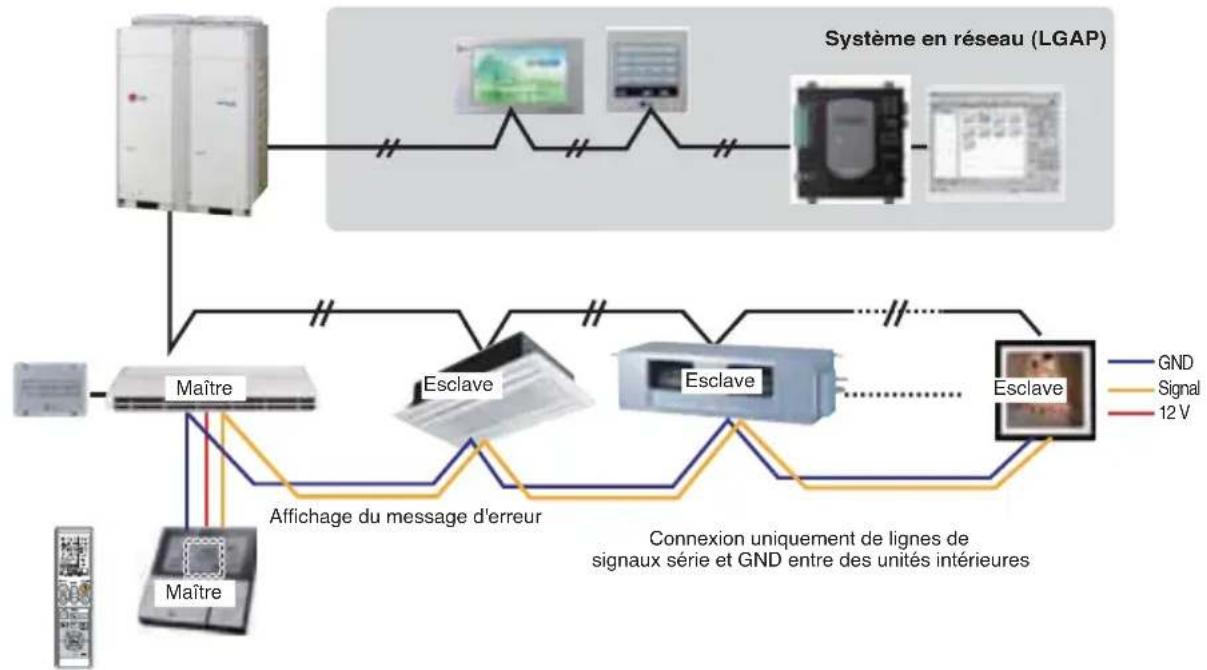

Comment configurer le commutateur DIP pour la commande de groupe ?

Sur la carte electronique, reglez le SW3 sur Master pour une unite principale et sur Slave pour les autres. Jusqu'a 16 unites interieures peuvent etre connectees a un seul dispositif de commande filaire. Consultez le tableau de reglage dans la notice.

MODE D'EMPLOI MULTI V URNU48GVLA2 LG

Installez toujours un circuit et un interrupteur spécifiques.

Forme de la jonction et couple de serrage de l'écrou évasé

• Lisez entièrement ce manuel d'installation avant d'installer le produit.
• L'installation doit être réalisée conformément aux normes locales en vigueur et effectuée uniquement par du personnel qualifié.
• Après l'avoir lu attentivement, conservez ce manuel d'installation afin de pouvoir vous y reporter ultérieurement.

Type : Suspendu au plafond

TABLE DES MATIÈRES

Travaux d'installation

Éléments à installer Outillage

4Introduction 3

Mesures de sécurité. 4

Installation

Choix du meilleur emplacement. 6

Travail de préparation pour l'installation. 6

Installation de l'unité intérieure 8

Préparation des conduits ....9

Vérification du drainage......11

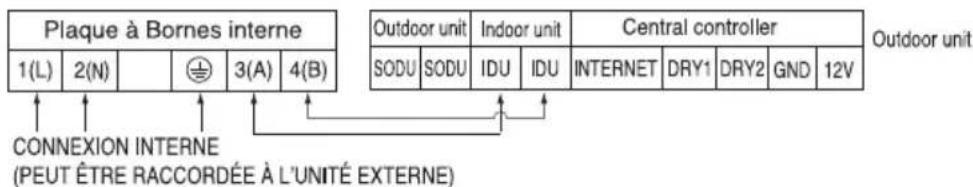

Raccordement des câbles entre l'unité intérieure 11

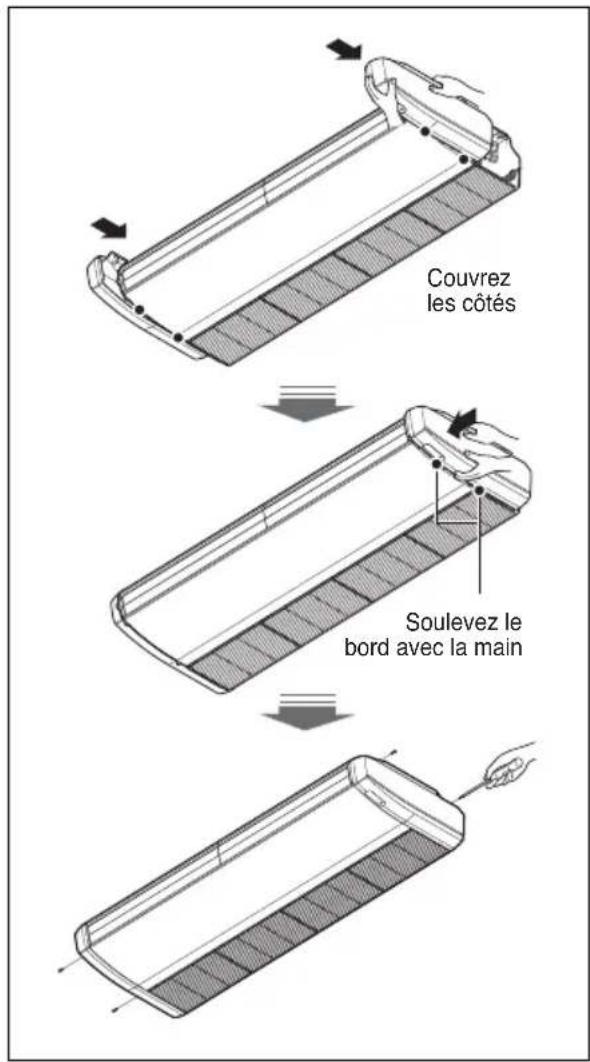

Assemblage Couverture latérale. 13

Réglages du commutateur DIP. 17

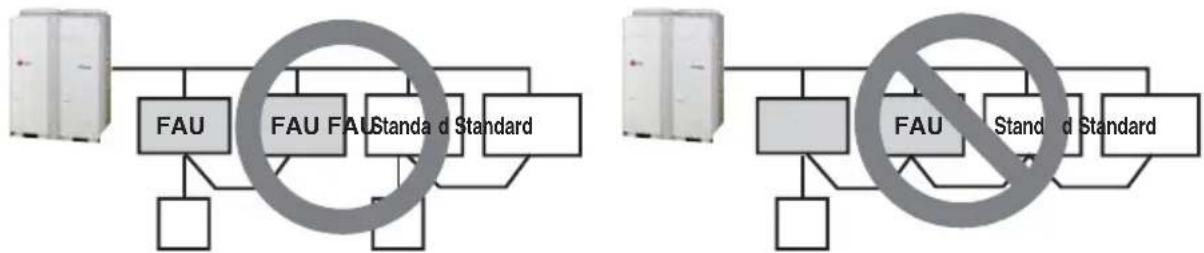

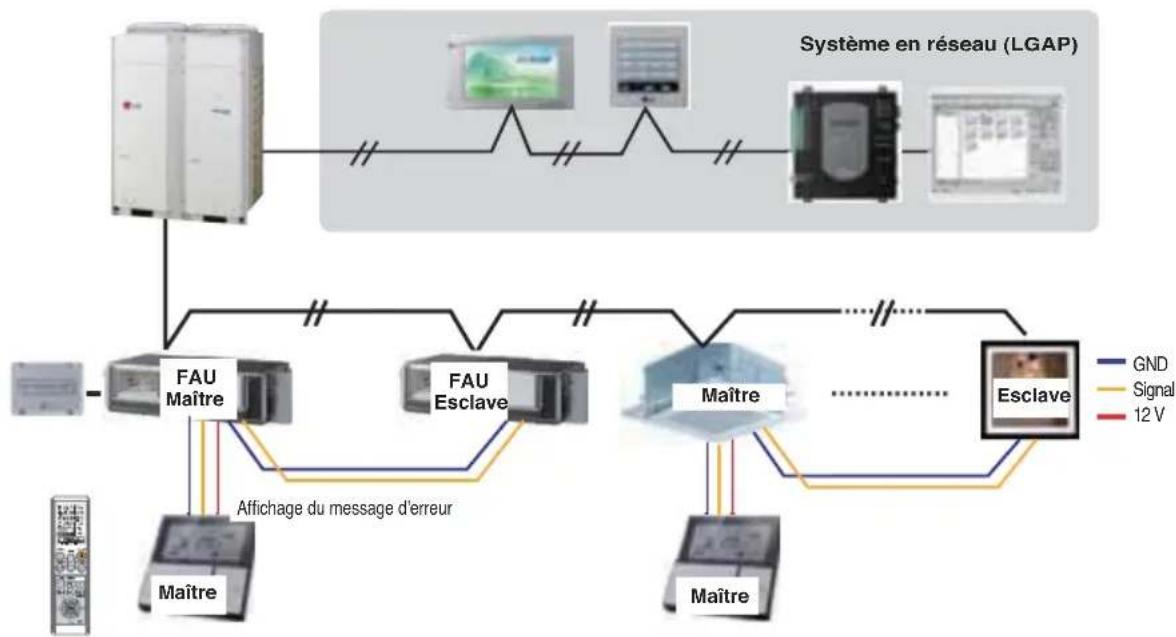

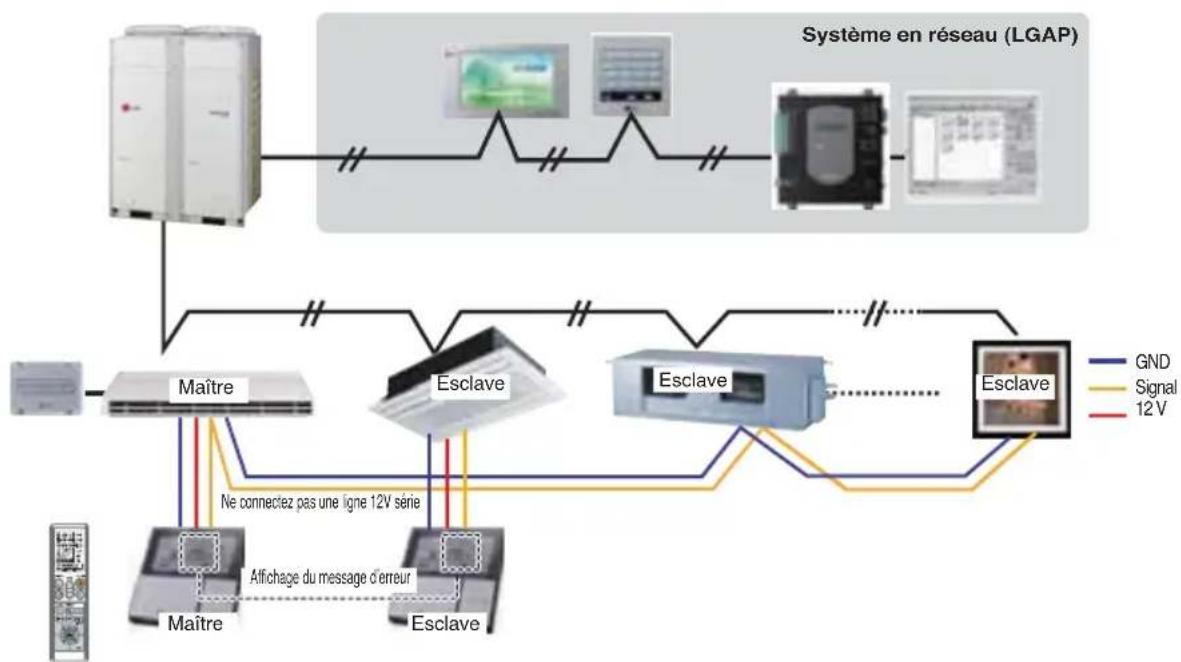

Réglage de la commande groupée. 18

Gabarit en papier pour l'installation Quatre vis de type "A" Plaque de montage Tuyaux : Côté gaz Côté liquide Tube d'évacuation isolés Tube d'évacuation complémentaire

Niveau à bulle Tournevis Perceuse électrique Embout scie trépan Longueur horizontale Jeux d'outils pour évasement Clés dynamométriques Clé

Clé six pans Détecteur de fuite de gaz Pompe à vide Manomètre

Guide de l'utilisateur Thermomètre

Introduction

Symboles utilisés dans ce manuel

Ce symbole indique un risque de choc électrique.

Ce symbole signale des risques qui pourraient endommager le climatiseur.

REMARQUE

Ce symbole indique les remarques.

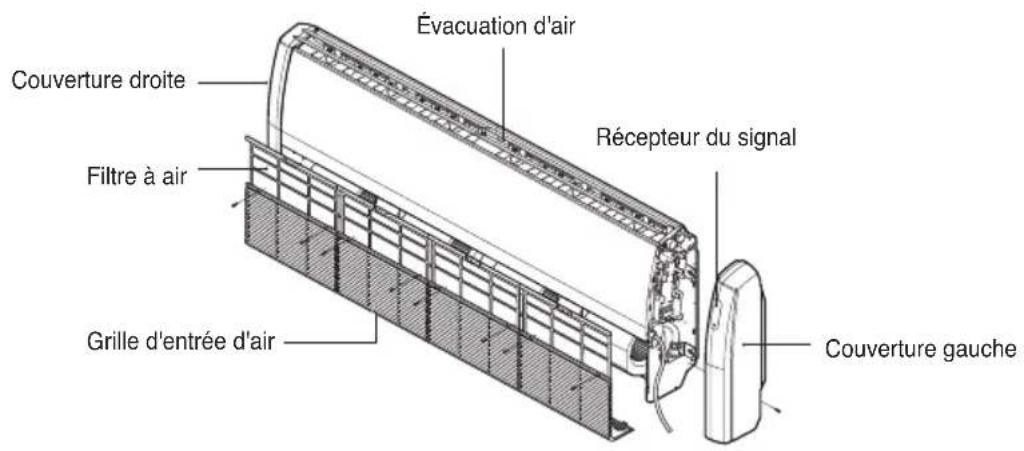

Caractéristiques

Mesures de sécurité

Les instructions ci-après doivent être observées dans le but de prévenir tout risque de dommages corporels ou matériels.

Veillez à lire ce manuel avant d'installer le climatiseur. Veillez à observer les précautions spécifiées dans ce manuel, puisqu'elles incluent des points importants concernant la sécurité. L'utilisation non conforme, résultant de la négligence des instructions, est susceptible de provoquer des dommages corporels ou matériels dont la gravité est signalée par les indications suivantes :

AVERTISSEMENT

Ce symbole indique un risque de blessure grave, voire mortelle.

ATTENTION

Ce symbole indique un risque de blessure ou des dommages matériels seulement.

■ Les significations des symboles utilisés dans ce manuel sont indiquées ci-dessous.

⊗	Veillez à ne pas faire cela.
⊗	Veillez à suivre les instructions de ce manuel.

AVERTISSEMENT

Installation

N'utilisez pas un coupe-circuit défectueux ou à valeur nominale insuffisante. Utilisez cet appareil sur circuit dédié.

• Ceci risquerait de provoquer un incendie ou un choc électrique.

Pour un travail électrique, contactez le distributeur, le vendeur, un électricien qualifié ou un Centre de Service Après Vente Agréé.

• Ne démontez ni ne réparez le produit. Ceci risquerait de provoquer un incendie ou un choc électrique.

Faites toujours une connexion reliée à la terre.

Installez fermement le panneau et le couvercle du tableau de commande.

• Autrement, vous risquez de provoquer un incendie ou un choc électrique.

Installez toujours un circuit et un disjoncteur dédiés.

• Un câblage ou une installation inappropriés peuvent provoquer un incendie ou un choc électrique.
• Autrement, vous risquez de provoquer un incendie ou un choc électrique.

Utilisez un disjoncteur ou un fusible à valeur nominale appropriée.

Ne modifiez ni ne prolongez le cordon d'alimentation.

• Ceci risquerait de provoquer un incendie ou un choc électrique.

Ne laissez pas le climatiseur fonctionner trop longtemps lorsque l'humidité est très élevée et qu'une porte ou une fenêtre est ouverte.

• De l'humidité peut se condenser et inonder ou endommager le mobilier.

Prenez soin lors du déballage et de l'installation de ce produit.

• Les bords aiguisés peuvent provoquer des blessures. Faites attention en particulier aux bords du boîtier et aux ailettes du condenseur et de l'évaporateur.

Contactez toujours le revendeur ou un centre de service après-vente agréé pour effectuer l'installation.

• Autrement, vous pourriez provoquer un incendie, un choc électrique, une explosion ou vous blesser.

N'installez pas le produit sur un support d'installation défectueux.

• Ceci peut provoquer des blessures, un accident ou bien endommager le produit.

Vérifiez que la zone d'installation ne sera pas abîmée par le temps.

• Si la base s'écroule, le climatiseur pourrait tomber avec elle, provoquant des dommages matériels, une défaillance du produit et des blessures.

■ Fonctionnement

N'emmagasinez ni n'utilisez de substances inflammables ou combustibles près de ce produit.

• Ceci entraînerait un risque d'incendie ou de défaillance du produit.

ATTENTION

Installation

Vérifiez toujours s'il y a des fuites de gaz (frigorigène) suite à l'installation ou à la réparation du produit.

• Des niveaux de frigorigène trop bas peuvent provoquer une défaillance du produit.

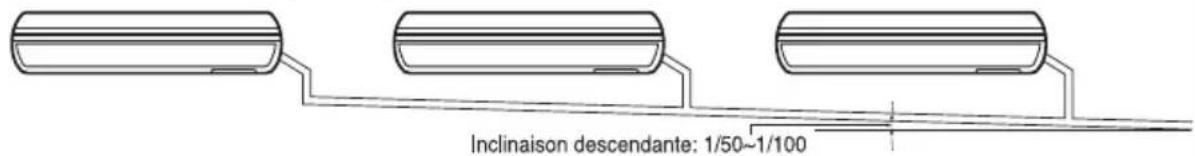

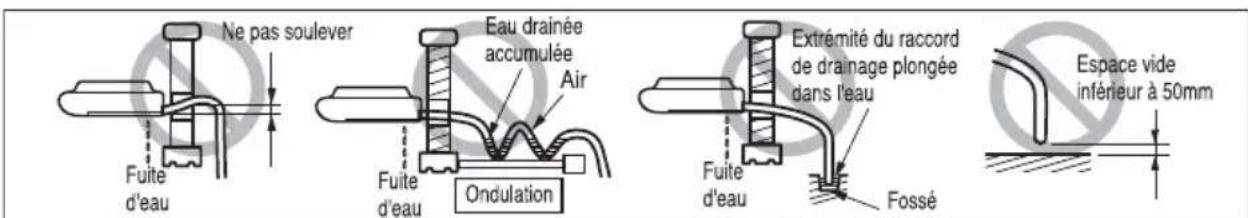

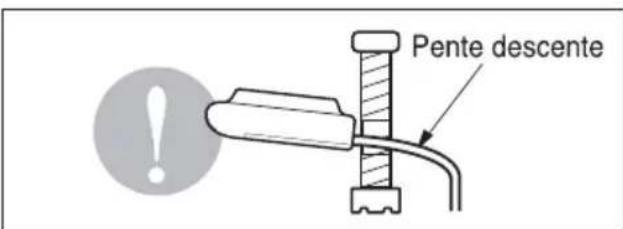

Installez le raccord de drainage de manière à assurer une vidange appropriée.

• Une mauvaise connexion peut provoquer des fuites d'eau.

Maintenez le produit de niveau lors de son installation.

• Installez le produit de niveau afin d'éviter des fuites d'eau.

N'installez pas le produit dans un endroit où le bruit ou l'air chaud dégagés de l'unité extérieure dérangent les voisins.

• Ceci pourrait entraîner des problèmes de voisinage.

Faites appel à deux ou plusieurs personnes pour enlever et transporter ce produit.

• Évitez des blessures.

N'installez pas ce produit dans un endroit où il serait exposé directement au vent de la mer (pulvérisation d'eau de mer).

• Ceci peut provoquer de la corrosion sur le produit. La corrosion, particulièrement sur les ailettes du condenseur et de l'évaporateur, peut provoquer un dysfonctionnement ou un fonctionnement inefficace du produit.

Si vous ingérez le liquide de la pile, lavez-vous les dents et consultez votre dentiste. Ne pas utiliser la télécommande si les piles ont fui.

• Les produits chimiques à l'intérieur des piles pourraient vous causer des brûlures ou d'autres ennuis de santé.

Installation

Choix du meilleur emplacement

Unité intérieure

1. Ne permettez pas la présence de chaleur ou de vapeur près de l'unité.
2. Choisissez un endroit où il n'y ait pas d'obstacles devant l'unité.
3. Assurez-vous que le drainage de l'eau condensée soit dirigé convenablement vers l'extérieur.
4. Ne l'installez pas près d'une porte.

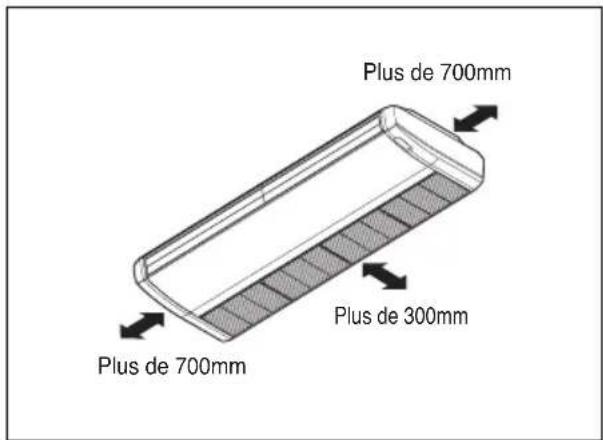

5. Assurez-vous que l'espace entre le mur et les côtés gauche et droit de l'unité soit supérieur à 20 cm. L'unité doit être installée sur le mur aussi bas que possible, séparée du plancher par 5 cm.
6. Utilisez un détecteur de goujons pour trouver les goujons et ainsi éviter d'endommager le mur.

Travail de préparation pour l'installation

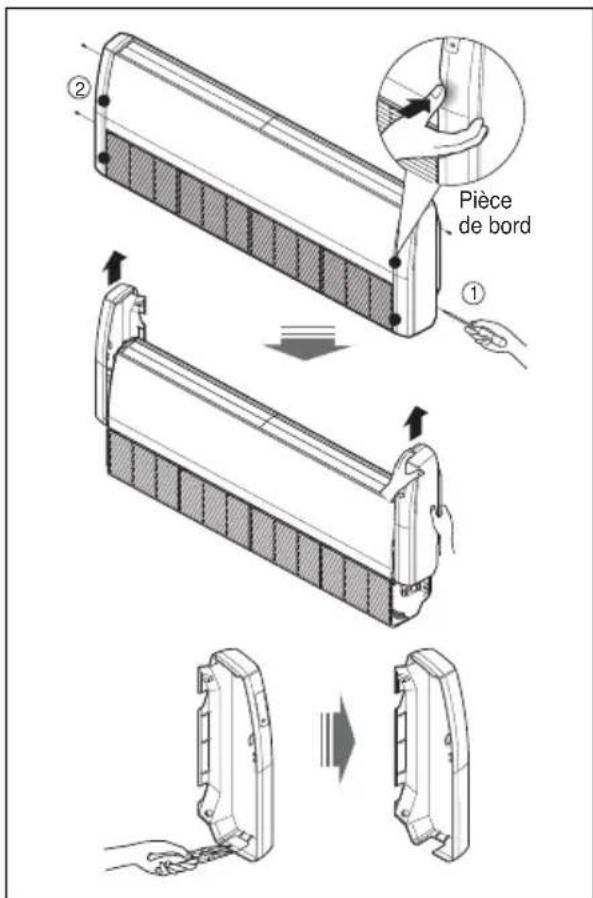

Ouvrir le panneau latéral de protection

1. Retirez deux vis du panneau latéral de protection comme le montre l'image.
2. Désolidarisez le panneau latéral de protection du panneau latéral en tirant légèrement sur l'extrémité du panneau latéral de protection.
3. Frappez doucement à l'arrière du panneau latéral de protection avec la paume de la main. (Du côté de la grille d'entrée d'air).
4. Tenez le panneau latéral de protection avec l'autre main pendant que vous le tapez, afin d'éviter qu'il ne tombe.
5. L'orifice de drainage est situé sur le côté gauche de l'appareil et l'ouverture du couvercle latéral est normale pour laisser passer le tuyau de drainage, le tuyau de connexion et le câblage.
6. Retirez le bouchon de caoutchouc dans la direction désirée pour l'évacuation.
7. Débouchez le trou du tuyau du panneau latéral gauche à l'aide des pinces.
8. Débouchez le trou du panneau latéral droit, seulement si vous souhaitez que l'évacuation se fasse par le côté droit.

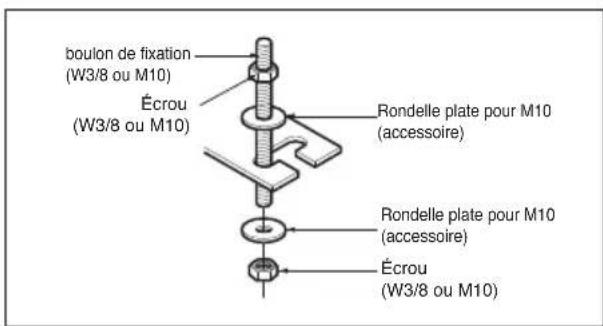

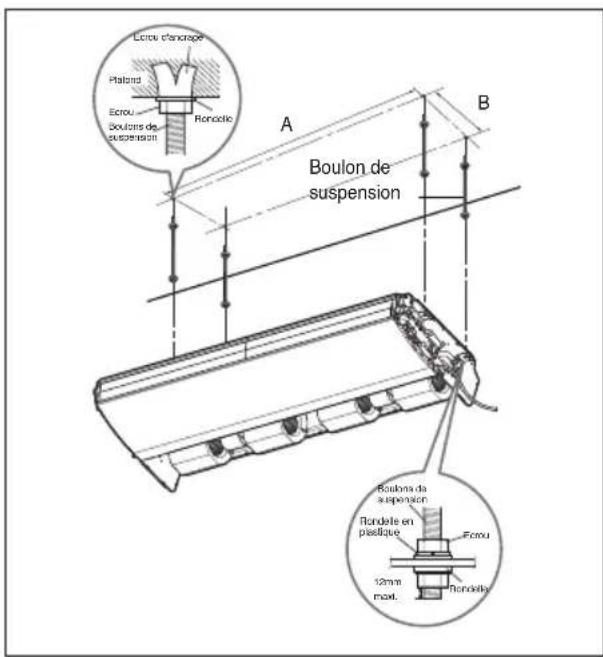

Montage de l'ancre, écrou et boulon (support de plafond)

• Préparez 4 boulons de suspension. (La longueur de chaque boulon doit être la même.)
• Mesurer et repérer la position des boulons de suspension et du trou de canalisation.
• Percer dans le plafond le trou destiné à l'écrou d'ancrage.
• Visser les ensembles écrous et rondelles sur les boulons de suspension afin de bloquer ces derniers sur le plafond.
• Visser solidement les boulons de suspension dans les écrous d'ancrage.
• Fixer les plaques de montage sur les boulons de suspension à l'aide des écrous, rondelles et rondelles Grower et régler grossièrement le niveau.
• À l'aide d'un niveau à bulle, régler la planéité latérale et longitudinale en agissant sur les boulons de suspension.
• Faire passer les crochets de l'unité sur la fente supérieure de chaque plaque de montage. Ceci a pour effet d'incliner l'unité vers le bas afin d'assurer une bonne évacuation.

Dim(mm) Capacity(Btu/h)	A	B
18/24k 855 320
36k 1255 320
48k 1655 320

ATTENTION

Serrez les écrous et les boulons pour éviter que l'unité ne tombe.

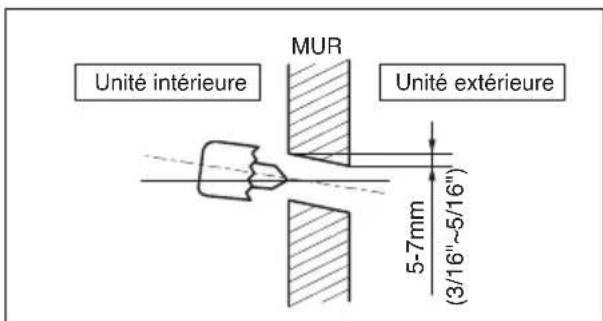

Perçage d'un orifice dans le mur

• Percez le trou pour la tuyauterie à l'aide d'une mèche de 70 mm. Percez le trou pour la tuyauterie à droite ou à gauche avec une légère pente vers le côté de l'unité extérieure.

Installation de l'unité intérieure

Accrochez l'unité intérieure avec les boulons de suspension en suivant les instructions suivantes :

1. Soulevez l'unité intérieure à une hauteur suffisante.
2. Insérez une par une les parties suspendues des 4 boulons de suspension dans les 4 crochets de suspension fournis, situés sur le côté du corps principal.
3. Abaissez l'unité intérieure jusqu'à ce que les crochets de suspension reposent dans leurs rondelles plates respectives.
4. Réglez le niveau de l'appareil en ajustant les boulons de suspension. Inclinez l'unité intérieure dans la direction indiquée dans l'illustration.

ATTENTION

: L'information d'installation pour la déclinaison

1. L'inclinaison à ménager lors de l'installation est un facteur important quant à l'évacuation du climatiseur convertible.

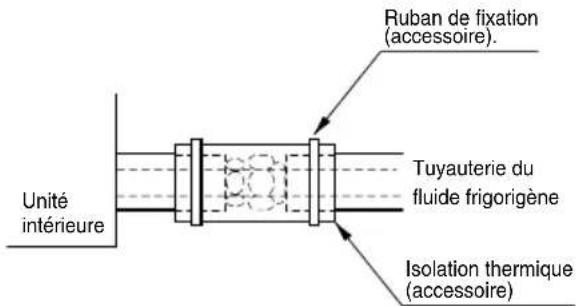

2. L'isolant de la conduite de raccordement doit avoir une épaisseur minimale de 10 mm.
3. Si les plaques de montage sont fixées horizontalement, l'unité intérieure penche vers le bas après son installation.

Vue de face

Cet appareil doit être placé horizontalement ou bien en biais.

L'inclinaison doit être inférieure ou égale à 1 ou bien entre 10 et 20 mm, dans le sens de l'évacuation, comme le montre l'illustration.

Plafond

Vue latérale

À l'issue de l'installation, l'unité doit être inclinée vers le bas.

Plafond

Préparation des conduits

La cause principale des fuites de gaz est un défaut dans le travail d'évasement. Effectuez correctement le travail d'évasement en suivant la procédure ci-dessous.

1. Coupez les conduits et le câble

Utilisez le kit de tuyaux ou des tuyaux achetés par vous. - Mesurez la distance entre l'unité interne et l'unité externe. - Coupez les tuyaux un peu plus longs que la distance mesurée. - Coupez le câble 1,5 m plus long que la longueur des tuyaux.

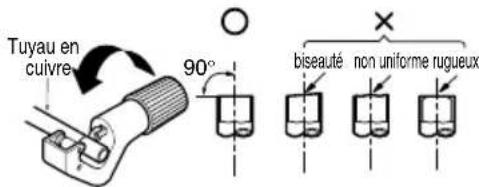

2. Enlevez les bavures

• Éliminez complètement les bavures de la section transversale coupée des tuyaux.
• Placez l'extrémité des tuyaux en cuivre vers le bas pour que vous puissiez éliminer les bavures afin d'éviter d'en laisser à l'intérieur des tuyaux.

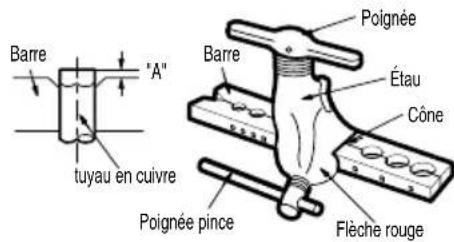

3. Travail d'évasement

• Exécutez le travail d'évasement en utilisant l'outil évasé pour R-410A comme suit.

Indoor unit [kW(Btu/h)]	Pipe " A"
	Gas(mm)	Liquid(mm)	Gas(mm)	Liquid(mm)
<5.6(19,100)	12.7	0.5~0.8	0~0.5
<16.0(54,600)	15.88	9.52	0.8~1	0 0.5~0.8
<22.4(76,400)	19.05	9.52	1.0~1	3 0.5~0.8

Tenez fermement le tuyau en cuivre dans une barre (ou une matrice) de dimensions indiquées dans le tableau ci-dessus.

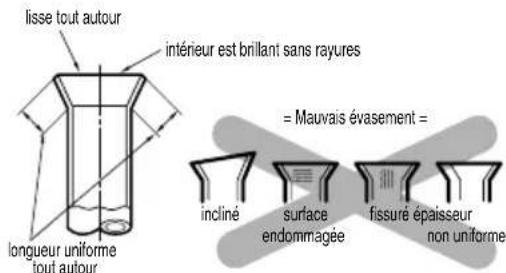

4. Contrôle

• Comparez le travail d'évasement avec la figure.
• Si vous avez noté que l'évasement est défectueux, coupez la section évasée et effectuez de nouveau le travail d'évasement.

COUPLE DE SERRAGE POUR ÉCROU D'ÉVASEMENT et FORME DE L'ÉVASEMENT

Précautions à prendre lors du raccordement des tuyaux

• Reportez-vous au tableau ci-dessous pour les dimensions d'usinage des pièces d'évasement. Lors du raccordement des écrous d'évasement, appliquez de l'huile réfrigérante à l'intérieur et à l'extérieur des écrous et faites-les tourner trois ou quatre fois d'abord. (Utilisez de l'huile d'ester ou de l'huile d'éther).
• Reportez-vous au tableau ci-dessous pour le couple de serrage. (Un effort de serrage excessif peut casser les écrous d'évasement).
• Une fois tous les tuyaux raccordés, utilisez de l'azote pour vérifier qu'il n'y ait pas de fuite de gaz.

Dimension des tuyaux	Torque(kgf.m)	A(mm) Forme de l'évasement
Ø6.35 1.8~2.5	8.7~9.1
Ø9.52 3.4~4.2	12.8-13.2
Ø12.7 5.5~6.6	16.2-16.6
Ø15.88 6.3~8.2	19.3-19.7

ATTENTION

Utilisez toujours un tuyau de charge pour le raccordement du port de service. - Après serrage du bouchon, vérifiez qu'il n'y ait pas de fuite de fluide frigorigène. - Lors du desserrage de l'écrou d'évasement, utilisez toujours deux clés en association; lors du raccordement de la tuyauterie, utilisez toujours une clé de serrage et une clé dynamométrique en association pour serrer l'écrou d'évasement. Lors du raccordement d'un écrou d'évasement, recouvrez l'écrou d'évasement (face interne et externe) avec de l'huile pour fluide frigorigène R410A (PVE) et serrez manuellement l'écrou en 3 ou 4 tours pour un serrage initial.

Ouverture de la vanne d'arrêt

1. Enlevez le bouchon et tournez la vanne dans le sens contraire aux aiguilles d'une montre à l'aide d'une clé hexagonale.
2. Tournez-la jusqu'à ce que la tige s'arrête.

Veillez à ne pas appliquer une force excessive à la vanne d'arrêt. Autrement, vous risquez de casser le corps de la vanne puisque celle-ci n'est pas pourvue d'une bague d'étanchéité arrêtée. Utilisez toujours des outils spéciaux.

1. Veillez à serrer fermement le bouchon.

Fermeture de la vanne d'arrêt

1. Enlevez le bouchon et tournez la vanne dans le sens des aiguilles d'une montre à l'aide d'une clé hexagonale.
2. Serrez fermement la vanne jusqu'à ce que la tige entre en contact avec le joint du corps principal.
3. Veillez à serrer fermement le bouchon.
4. Pour le couple de serrage, référez-vous au tableau ci-dessous.

Couple de serrage

Taille de la vanne d'arrêt	Couple de serrage N-m (Pour fermer, tournez dans le sens des aiguilles d'une montre)
	Tige (corps de la vanne)		Bouchon (couver-cle de la vanne)	Port de service	Écrou d'évas-ment	Ligne de gaz raccordée à l'u-nité
Ø6.35	5.4-6.6	Clé hexagonale de 4mm	13.5-16.5	11.5-13.9	14-17	-
Ø9.52					33-39
Ø12.7	8.1-9.9		18-22		50-60
Ø15.88	13.5-16.5	Clé hexagonale de 6mm	23-27		62-75
Ø22.2	27-33 36	Clé hexagonale de 44				22-28-
Ø25.4

ISOLATION THERMIQUE

1. Pour rendre étanche la tuyauterie du fluide frigorigène, utilisez un matériel d'isolation thermique ayant une excellente résistance à la chaleur (supérieure à 120 °C).
2. Précautions à prendre dans des conditions d'humidité élevée

Ce climatiseur a été essayé conformément aux "Conditions ISO en cas de brume" et il a été confirmé que l'appareil ne présente aucun défaut. Toutefois, s'il est mis en fonctionnement pendant longtemps sous une atmosphère d'humidité élevée (température de point de rosée : plus de 23 °C), il se peut que des gouttelettes d'eau tombent. Dans ce cas, ajoutez du matériel d'isolation thermique en suivant la procédure suivante :

• Matériel d'isolation thermique devant être préparé... EPDM (Ethylene Propylene Diene Methylene [Terpolymère éthylène-propylène-diène] - température de résistance à la chaleur supérieure à 120 °C
• Dans un environnement avec un taux d'humidité élevé, l'épaisseur du matériel isolant doit dépasser les 10 mm.

Vérification du drainage

Pour vérifier le drainage :

1. Versez un verre d'eau dans l'évaporateur.
2. Vérifiez que l'eau coule à travers le raccord de drainage de l'unité interne sans qu'il y ait des fuites et qu'elle s'écoule jusqu'à la sortie de drainage.

Tuyauterie de drainage

1. Le raccord de drainage doit être en pente descendante pour que l'eau drainée coule aisément.
2. Ne faites pas la tuyauterie de drainage comme suit :

1. Lors de la fusion de plusieurs tuyaux d'évacuation, suivez la procédure mentionnée ci-dessous.

Les tuyaux de vidange doivent être orientés vers le bas (1/50 à 1/100) : évitez de créer une inclinaison ascendante et descendante pour empêcher le refoulement.

Raccordement des câbles entre l'unité intérieure

Raccordez les câbles individuellement aux bornes dans le panneau de commande, de la même façon que vous avez fait avec l'unité extérieure.

Assurez-vous que la couleur des câbles de l'unité extérieure et le numéro de borne soient les mêmes, de la même façon que vous avez fait avec l'unité intérieure.

AVERTISSEMENT : Assurez-vous que les vis des bornes ne se desserrent pas.

ATTENTION :

Après confirmation des conditions ci-dessus, préparez le câblage comme suit :

1) Assurez-vous de disposer d'un circuit individuel destiné exclusivement au climatiseur. Quant à la méthode de câblage, suivez le schéma de circuit collé à l'intérieur du couvercle du panneau de commande. 2) Installez un disjoncteur entre la source d'énergie et l'unité. 3) Les vis fixant le câblage dans l'enveloppe de l'appareillage électrique sont susceptibles de se desserrer à cause des vibrations auxquelles l'unité est exposée pendant le transport. Vérifiez-les et assurez-vous qu'elles sont toutes bien serrées (si elles sont lâches, cela pourrait provoquer la brûlure des fils). 4) Détermination de la source d'énergie. 5) Confirmez que la capacité électrique est suffisante. 6) Veillez à ce que la tension de démarrage se maintienne à plus de 90 % de la tension établie sur la plaque du fabricant. 7) Confirmez que la section du câble est en conformité avec les spécifications pour les sources d'énergie. (Notez en particulier la relation entre la longueur et la section du câble.) 8) Veillez à installer toujours un disjoncteur différentiel dans les endroits mouillés ou humides. 9) Les problèmes mentionnés ci-dessous pourraient être provoqués par une baisse de tension.

• Vibration d'un contacteur magnétique, dommages sur le point de contact de celui-ci, rupture du fusible, perturbation du fonctionnement normal d'un dispositif de protection de surcharge.
• Le compresseur ne reçoit pas la puissance de démarrage nécessaire.

LIVRAISON

Montrez au client les procédures de fonctionnement et d'entretien en ayant recours au manuel d'utilisation (nettoyage du filtre d'air, contrôle de température, etc.).

MONTAGE DE LA TÉLÉCOMMANDE FILAIRE

Assemblage de la couverture latérale

1. Recouvrez les côtés du corps principal avec les panneaux latéraux comme indiqué sur l'image.
2. Soulevez légèrement l'extrémité du panneau latéral pour le fixer convenablement sur la partie principale.
3. Poussez le panneau latéral depuis la face avant (le côté de l'entrée d'air) vers le côté de la grille d'entrée d'air pour bloquer le panneau latéral sur le corps principal. Vissez le panneau latéral comme montré dans l'image.
4. Attachez la vis.

Installation du dispositif de régulation à distance filaire

1. Serrez fermement la vis fournie après avoir placé le boîtier d'installation du dispositif de régulation à distance à l'emplacement souhaité.
2. Installez-le de sorte à ce qu'il ne se torde pas car sinon cela pourrait entraîner une mauvaise installation. Installez le boîtier du dispositif de régulation à distance sur le boîtier d'encastrement, le cas échéant.

1. Vous pouvez installer le câble du dispositif de régulation à distance filaire selon trois directions.
2. Direction d'installation : vers la surface du mur, vers le haut, vers la droite
3. Si vous installez le câble du dispositif de régulation à distance vers le haut et vers la droite, veuillez le faire après avoir retiré la rainure guide de câble du dispositif de régulation à distance.

Retirez la rainure guide avec la pince à long bec.

① Passage par la surface du mur ② Encoche guide de la partie supérieure ③ Encoche guide de la partie droite

1. Fixez la partie supérieure du dispositif de régulation à distance sur le boîtier d'installation fixé à la surface du mur, comme illustré ci-dessous, puis raccordez-le au boîtier d'installation en appuyant sur la partie inférieure.
2. Lors de la jointure, veillez à ne pas avoir d'espace au niveau des parties supérieure, inférieure, droite et gauche du dispositif de régulation à distance et du support d'installation.

Pour détacher le dispositif de régulation à distance du boîtier d'installation, comme illustré ci-dessous, insérez d'abord le tournevis dans le trou de séparation inférieur, puis tournez dans le sens des aiguilles d'une montre, le dispositif de régulation à distance est maintenant séparé.

• Il existe deux trous de séparation. Utilisez-les individuellement.
• Veillez à ne pas endommager les composants intérieurs lors de la séparation.

1. Raccordez l'unité intérieure et le dispositif de régulation à distance à l'aide du câble de connexion.

1. Utilisez un câble d'extension si la distance comprise entre le dispositif de régulation à distance filaire et l'unité intérieure est supérieure à 10 m.

ATTENTION

Lorsque vous installez le dispositif de régulation à distance filaire, ne l'encastrez pas dans le mur.

(Vous risqueriez d'endommager le capteur de température.)

N'installez pas le câble sur une distance de 50 m ou plus.

(Cela risque de causer des erreurs de communication.)

• Lors de l'installation du câble d'extension, vérifiez que le sens de connexion du connecteur est correct côté dispositif de régulation à distance et côté appareil.
• Si vous installez le câble d'extension dans le mauvais sens, la connexion du connecteur ne s'effectue pas.
• Spécification du câble d'extension : 2547 1007 22# 2 conducteurs 3 blindés 5 ou supérieur.

Nom et fonction du dispositif de régulation à distance filaire (accessoire)

Posez la fiche d'instructions à l'intérieur de la porte.

Choisissez la langue appropriée à votre pays.

1. Écran d'indication de fonctionnement
2. Touche de réglage de température
3. Touche Vitesse du ventilateur
4. Il existe 3 phases de vitesse de ventilation.
5. BOUTON ON/OFF (MARCHE/ARRET)
6. Touche de sélection du mode de fonctionnement
7. Récepteur du dispositif de commande à distance sans fil
8. Récepteur du dispositif de commande à distance sans fil
9. Touche du flux d'air
10. Touche de sous-fonction
11. Touche de réglage des fonctions
12. Touche de ventilation
13. Arrêt du fonctionnement
14. Programmation
15. Touche Haut, bas, gauche, droit
16. Pour contrôler la température intérieure, appuyez sur la touche ( ).
17. Touche de température ambiante
18. Affiche uniquement la température de la pièce depuis la perception du dispositif de commande à distance.
19. Il n'existe pas de commande de température ambiante.
20. En cas d'utilisation d'une unité de prise d'air frais, l'affichage ne donne que la température autour du dispositif de commande à distance.
21. Touche Réglage/Annuler
22. Touche Quitter
23. Selon le modèle, certaines fonctions ne sont peut-être pas disponibles.
24. Des valeurs incorrectes de température ambiante doivent s'afficher si le dispositif de régulation à distance n'est pas connecté.

Modèle : PQRCVSL0 (couleur noir)

PQRCVSLOQW (couleur blanche)

Réglage du commutateur DIP de la carte électronique de l'unité intérieure

	Fonction Description Réglage Off Réglage On				Par défaut
SW1	Communication	N/A (par défaut)	-	-	Off
SW2	Cycle	N/A (par défaut)	-	-	Off
SW3	Commande de groupe	Sélection Maître/Esclave	Maitre	Modèle général	Off
SW4	Mode Contact sec	Sélection du mode Contact sec	Sélection du mode de fonctionnement manuel ou auto du dispositif de régulation à distance filaire/sans fil	Auto	Off
SW5	Installation	Fonctionnement en continu du ventilateur	Suppression du fonctionnement en continu	-	Off
SW6	Tringlerie chauffage	N/A	-	-	Off
SW7	Tringlerie ventilateur	Sélection de la tringlierie ventilateur	Dépose tringlierie	En fonctionnement	Off
	Sélection de vanne (Console)	Sélection de vanne coté montant/descendant	Vanne côte montant + coté descendant	Vanne côte mon-tant uniquement
	Sélection de région	Sélection région tropicale	Modèle général	Modèle tropical
SW8	Etc.	Piece de rechange	-	-	Off

ATTENTION

Pour des modèles Multi V, le commutateur DIP 1, 2, 6, 8 doit être réglé sur OFF.

Réglage de la commande groupée

1. Commande groupée 1

Dispositif de régulation à distance filaire 1 + Unités intérieures standard

Commutateur DIP de la carte électronique (unité intérieure de type cassette et conduit)

① Réglage Maître / Réglage esclave

1. Jusqu'à 16 unités intérieures sont acceptées avec un dispositif de régulation à distance filaire. Ne sélectionnez qu'une unité intérieure comme Maître et définissez les autres comme Esclave.
2. La connexion est possible avec tous les types d'unité intérieure.
3. Il est possible d'utiliser un dispositif de régulation à distance sans fil au même moment.
4. Il est possible d'établir une connexion avec un dispositif de régulation Contact sec et Central en même temps.
5. L'unité intérieure Maître est en mesure de reconnaître le dispositif de régulation Contact sec et Central équipement.
6. Dans le cas d'utilisation d'un dispositif de régulation central et d'un dispositif de régulation de groupe en même temps, il est possible de connecter des unités intérieures (2 séries) standard ou ultérieures depuis février 2009.
7. Dans le cas du réglage du dispositif de régulation central, celui-ci peut commander des unités intérieures seulement après avoir défini l'adresse de l'unité intérieure maître.
8. Le fonctionnement d'une unité intérieure esclave sera équivalent à une unité intérieure maître.
9. Il n'est pas possible de commander individuellement une unité intérieure à l'aide du dispositif de régulation central. Certains dispositifs de régulation à distance ne peuvent pas fonctionner avec un dispositif de régulation Contact Sec et Central au même moment. Pour plus d'informations, merci de nous contacter.
10. En cas d'erreur sur l'unité intérieure, l'affichage apparaît sur le dispositif de régulation à distance filaire. À l'exception de l'unité intérieure en erreur, une unité intérieure individuelle est en mesure de commander.
11. En cas de commande en groupe, il est possible d'utiliser les fonctions suivantes.
12. Sélection des options de fonctionnement (fonctionnement/arrêt/mode/réglage température)
13. Contrôle du débit (élevé/moyen/bas)
14. Cela n'est pas possible avec certaines fonctions.

* Il est possible d'effectuer le réglage maître/esclave des unités intérieures à l'aide du commutateur DIP de la carte électronique. Il est possible de connecter des unités intérieures depuis février 2009. Dans les autres cas, contactez LGE. Cela peut être la cause de dysfonctionnement si aucun réglage maître/esclave n'a été effectué.

2. Commande groupée 2

• Il est possible de commander N unités intérieures au moyen de M dispositifs de régulation à distance filaires. (M+N≤17 unités)

Ne sélectionnez qu'une unité intérieure comme Maître et définissez les autres comme Esclave. Ne définissez qu'un seul dispositif de régulation à distance comme Maître, définissez les autres comme esclave.

Pour les autres, c'est la même chose qu'avec la commande de groupe 1.

3. Commande de groupe 3

■ Connexion combinée avec des unités intérieures et une unité de prise d'air frais

• Dans le cas d'une connexion d'une unité intérieure standard et d'une unité de prise d'air frais, séparez l'unité de prise d'air frais des unités standard.

(Parce que les réglages de température sont différents.)

• Pour les autres, c'est la même chose qu'avec la commande de groupe 1.

• FAU: Unité de prise d'air frais

Standard: Unité de prise d'air frais

4.2 Dispositif de régulation à distance

Dispositif de régulation à distance filaire 2 + Unité intérieure 1

1. Avec une unité intérieure, il est possible de connecter deux dispositifs de régulation à distance filaires.
2. Pour tous les types d'unité intérieure, il est possible de connecter deux dispositifs de régulation à distance.
3. Il est possible d'utiliser un dispositif de régulation à distance sans fil au même moment.
4. Il est possible d'établir une connexion avec un dispositif de régulation Contact sec et Central en même temps.
5. En cas d'erreur sur l'unité intérieure, l'affichage apparaît sur le dispositif de régulation à distance filaire.
6. Il n'existe pas de limites de fonctions des unités intérieures.

* Au maximum, deux dispositifs de régulation filaires peuvent être connectés à une unité intérieure.

5. Accessoires pour le réglage des commandes de groupe

Il est possible de définir une commande de groupe à l'aide des accessoires ci-dessous.

Unité intérieur 2 EA + dispositif de régulation à distance filaire	Unité intérieur 1 EA + dispositif de régulation à distance filaire 2EA
* Câble PZCWRCG3 utilisé pour la connexion Master r Slave PZCWRCG3 Master r	* Câble PZCWRC2 utilisé pour la connexion Master r S lave

Branchez toujours le produit à la terre.

• Il existe un risque d'incendie ou de choc électrique.

Ne modifiez pas ou n'augmentez pas le câble électrique.

• Il existe un risque d'incendie ou de choc électrique.

• Il existe un risque d'incendie ou de dommage au produit.

ATTENTION

Installation

Inspectez les fuites de gaz (réfrigérant) après l'installation ou la réparation du produit.
