Tipo de producto	Unidad interior de climatización suspendida en el techo
Marca	LG
Modelo	MULTI V URNU48GVLA2
Capacidad	Hasta 48 000 Btu/h (aproximadamente 14 kW)
Dimensiones (L x A x H)	Aproximadamente 1655 x 320 x (altura no especificada) mm
Peso	No especificado en el manual
Alimentación eléctrica	Monofásica o trifásica según instalación, requiere un disyuntor dedicado
Refrigerante	R-410A
Conexión frigorífica	Tubería de cobre abocardada, dimensiones hasta 15,88 mm (gas) y 9,52 mm (líquido)
Funciones principales	Climatización, calefacción, ventilación, deshumidificación, control a distancia por cable e inalámbrico
Control	Dispositivo de regulación a distancia por cable (PQRCVSL0) e inalámbrico
Instalación	Suspendida en el techo, inclinación hacia abajo para drenaje, requiere 4 pernos de suspensión
Drenaje	Conexión de drenaje con pendiente descendente, orientación izquierda o derecha
Seguridad eléctrica	Puesta a tierra obligatoria, disyuntor diferencial, circuito dedicado
Seguridad frigorífica	Prueba de estanqueidad con nitrógeno después de la instalación, par de apriete específico
Mantenimiento	Limpieza regular del filtro de aire, control de fugas de gas
Piezas de repuesto y reparabilidad	Contactar al distribuidor o centro de servicio autorizado para piezas y reparaciones
Condiciones de alta humedad	Adición de aislamiento térmico adicional si punto de rocío > 23°C

Preguntas frecuentes - MULTI V URNU48GVLA2 LG

¿Qué tipo de instalación es necesaria para el aparato?

La instalación debe ser realizada por personal calificado, con un circuito eléctrico dedicado y un disyuntor. La unidad se suspende en el techo con pernos de suspensión. Respete las distancias mínimas indicadas (20 cm de los lados, 5 cm del suelo).

¿Cómo conectar las tuberías frigoríficas?

Use tuberías de cobre de dimensiones adecuadas (gas y líquido). Realice un abocardado limpio con la herramienta adecuada para R-410A. Apriete las tuercas al par indicado (ej. 5.5-6.6 kgf.m para Ø12.7). Aplique aceite de éster o éter en la tuerca antes del apriete.

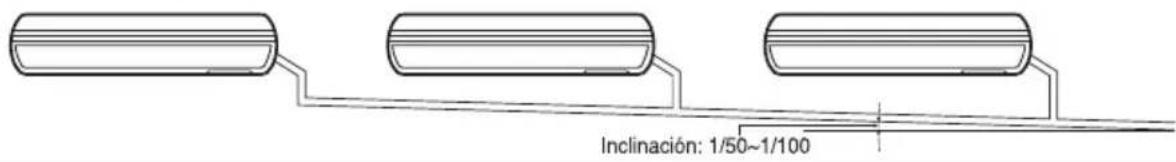

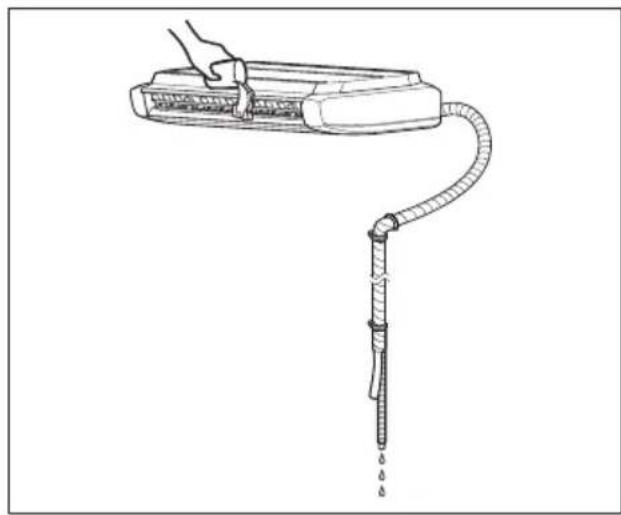

¿Cómo verificar el drenaje de la unidad?

Vierta un vaso de agua en el evaporador y verifique que fluya sin fugas hasta la salida de drenaje. Asegúrese de que la tubería de drenaje tenga una pendiente descendente (1/50 a 1/100).

¿Qué precauciones eléctricas tomar?

Use un circuito dedicado con un disyuntor dimensionado correctamente. Asegúrese de que la puesta a tierra esté realizada. No modifique el cable de alimentación. Verifique el apriete de los tornillos de bornes.

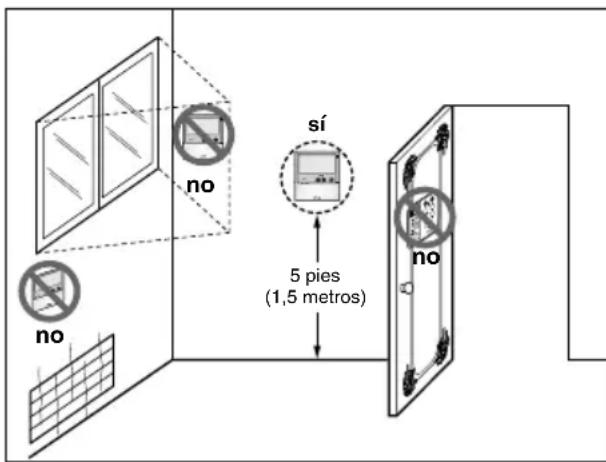

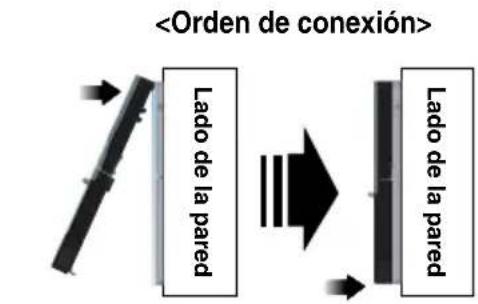

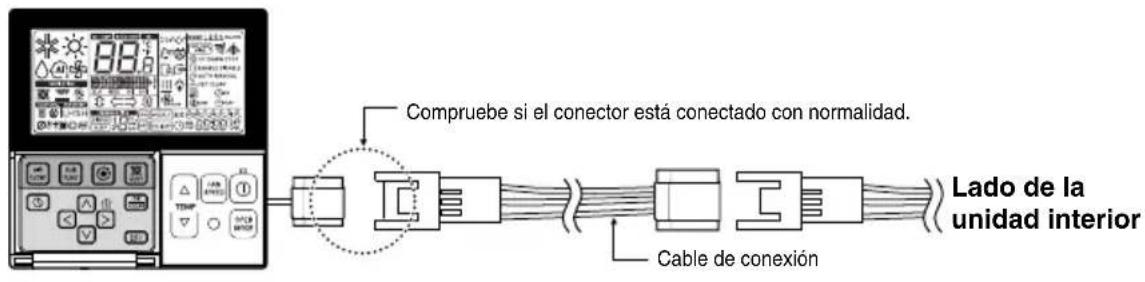

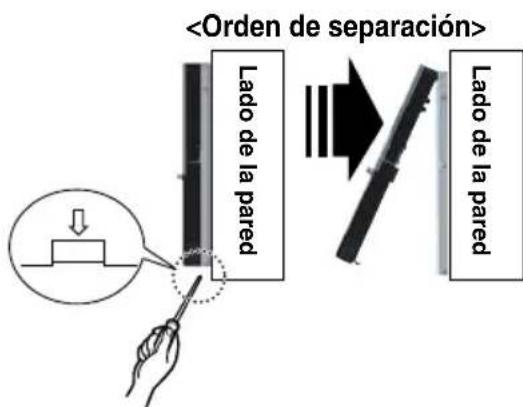

¿Cómo instalar el control a distancia por cable?

Fije la caja de instalación a la pared, pase el cable de control por una de las tres direcciones (superficie, arriba, derecha). Conecte el cable a la unidad interior. Para un cable de extensión >10 m, use el modelo PZCWRCG3 o PZCWRC2.

¿Qué hacer en caso de fuga de gas refrigerante?

Después de la instalación o reparación, verifique las fugas con nitrógeno y un detector. Si se detecta una fuga, apriete las conexiones o reemplace las piezas defectuosas. Contacte a un profesional autorizado para las reparaciones.

¿Cómo limpiar el filtro de aire?

Retire el panel lateral de la unidad, saque el filtro y límpielo con una aspiradora o con agua tibia. Déjelo secar completamente antes de volver a colocarlo. Realice esta operación regularmente.

¿Puedo usar el control remoto inalámbrico además del control por cable?

Sí, ambos pueden funcionar simultáneamente. El receptor inalámbrico se encuentra en el panel de la unidad. Asegúrese de que las pilas del control remoto no tengan fugas.

¿Cuál es el significado de los símbolos en el manual?

El símbolo ADVERTENCIA indica un riesgo de lesión grave o mortal. ATENCIÓN indica un riesgo de lesión o daños materiales. El símbolo de descarga eléctrica señala un riesgo eléctrico. Siga siempre las instrucciones.

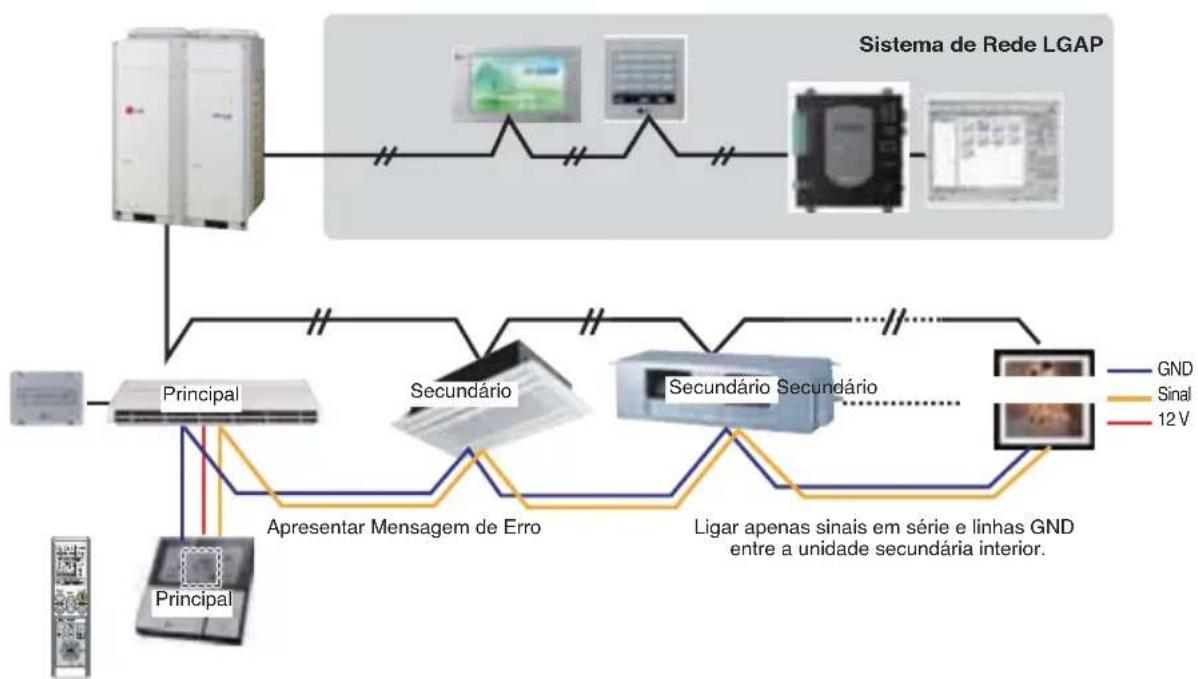

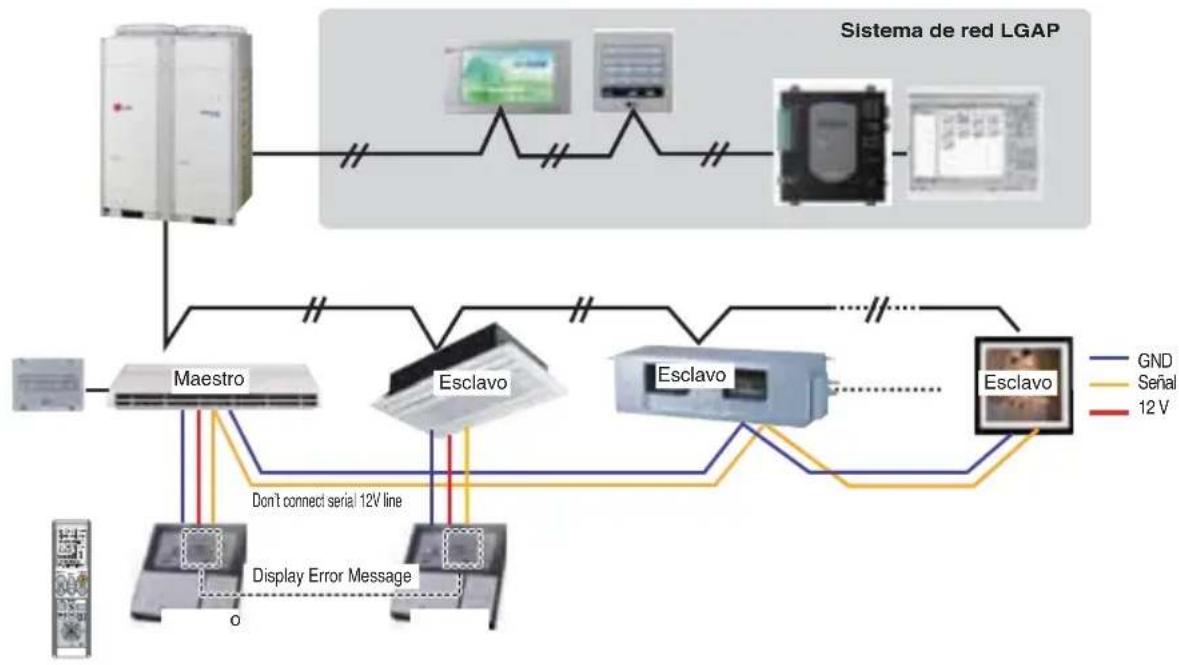

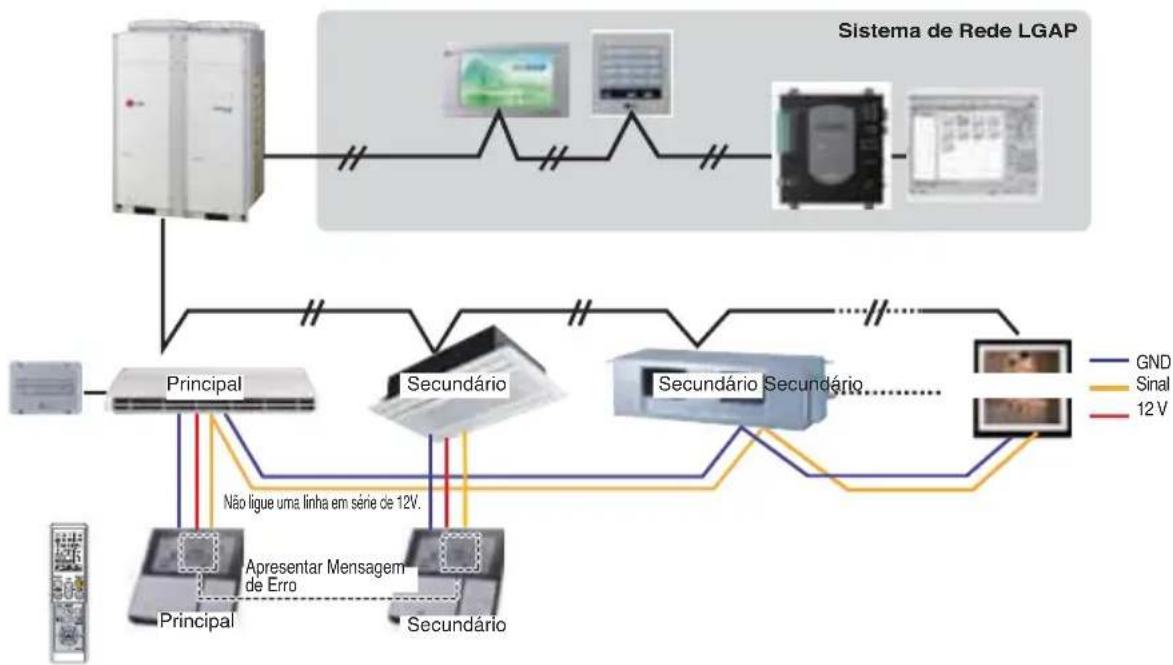

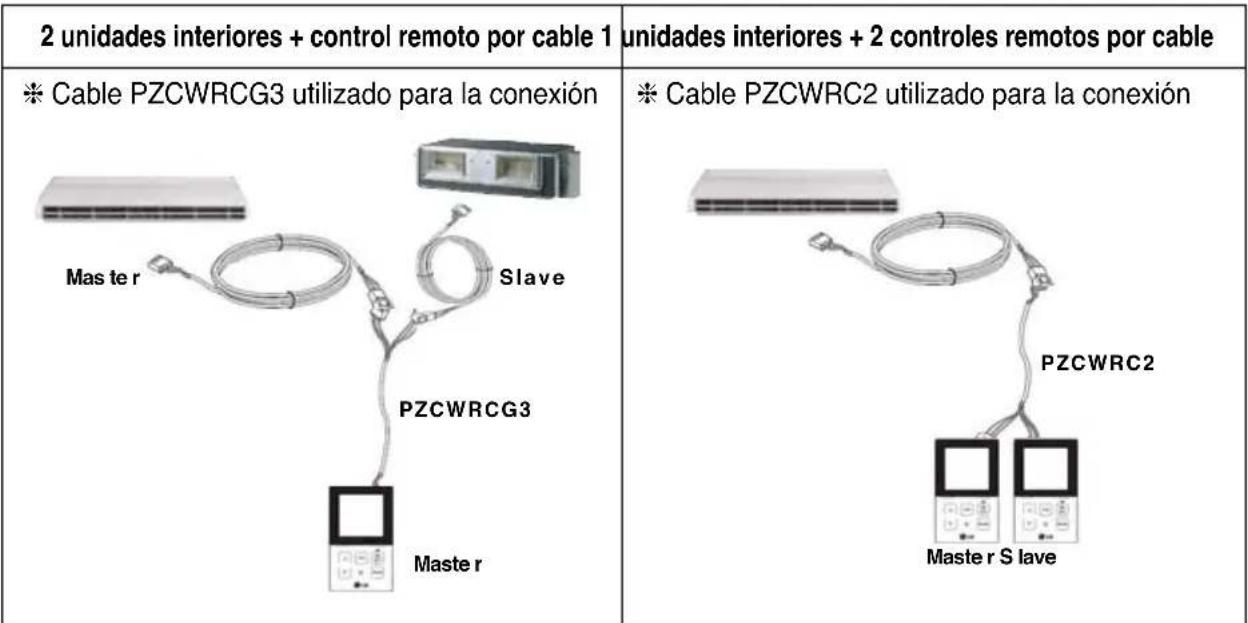

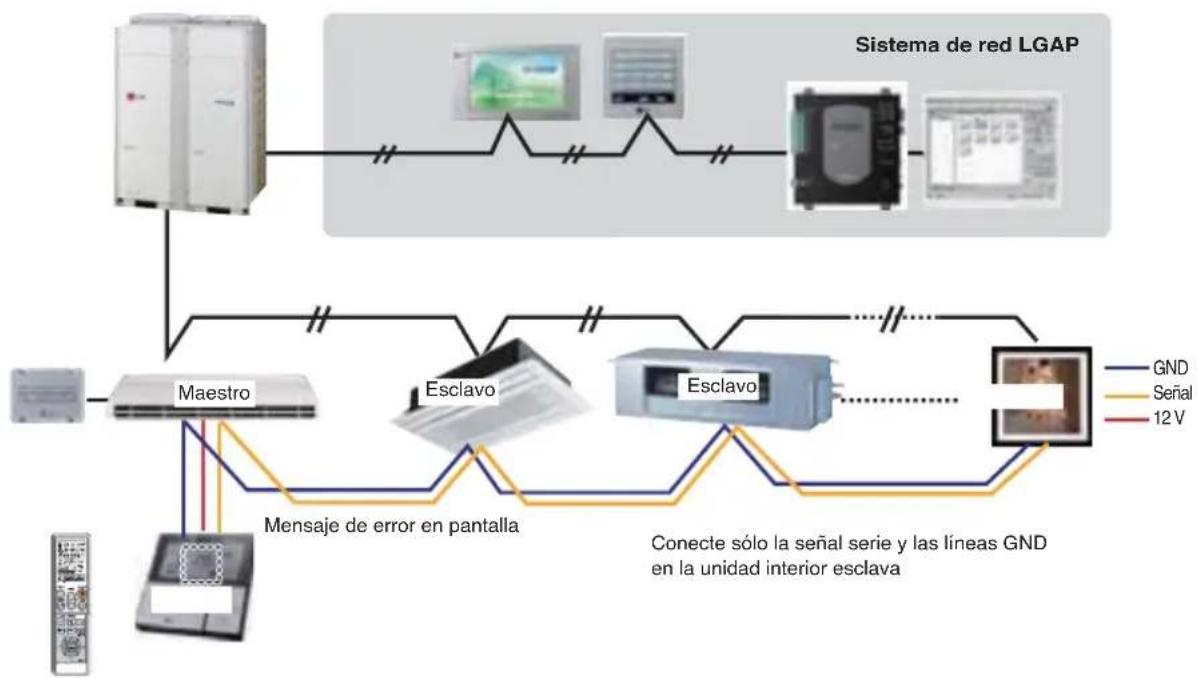

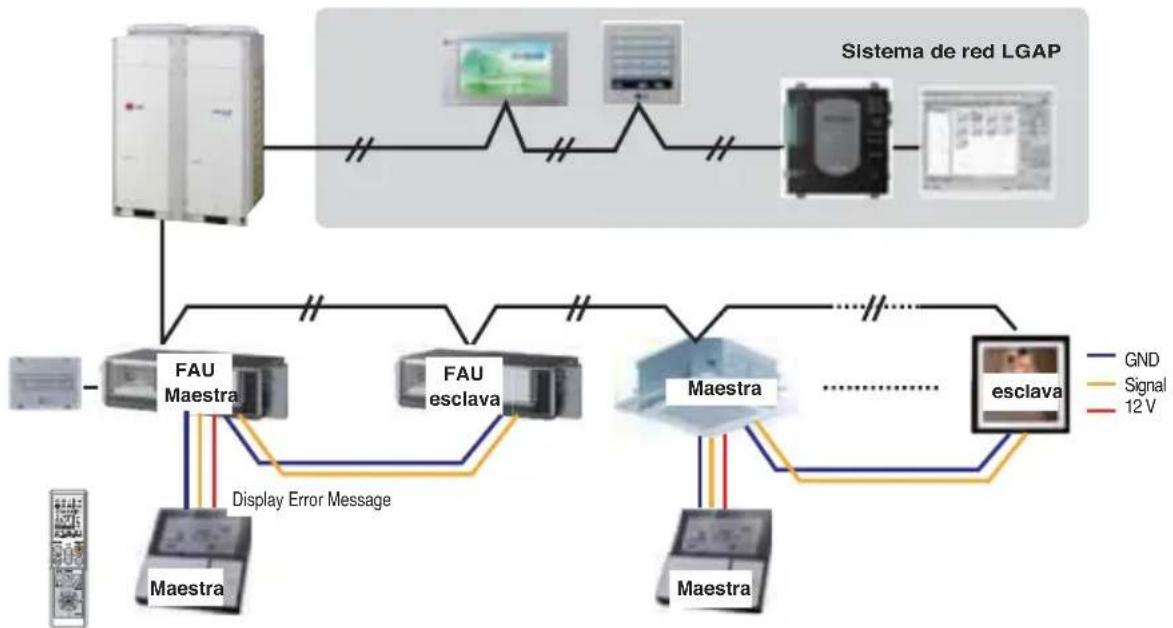

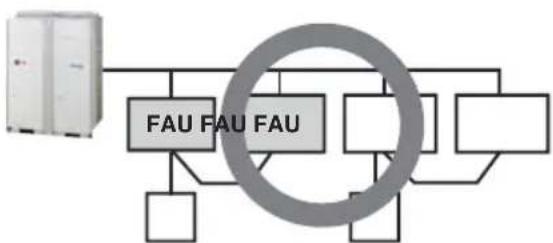

¿Cómo configurar el interruptor DIP para el control de grupo?

En la placa electrónica, ajuste el SW3 en Master para una unidad principal y en Slave para las demás. Hasta 16 unidades interiores pueden conectarse a un solo dispositivo de control por cable. Consulte la tabla de ajuste en el manual.

MANUAL DE USUARIO MULTI V URNU48GVLA2 LG

TIPO: Suspendido del techo

ÍNDICE

MANUAL DE INSTALACIÓN

AIRE ACONDICIONADO

• Lea completamente este manual de instalación antes de instalar el producto.
• El trabajo de instalación debe realizarse de acuerdo con la normativa electrónica nacional y solamente por personal autorizado.
• Por favor, guarde el manual para futuras consultas, una vez lo haya leído detenidamente.

TIPO: Suspendido del techo

Trabajos de instalación

Componentes de instalación Herramientas necesarias

Instalación de componentes....3

Precauciones de seguridad ..4

Instalación

Selección de la mejor ubicación 6

Preparación para las tareas de instalación .6

Instalación de la unidad interior. 8

Trabajo de abocinamiento....9

Comprobación del drenaje..11

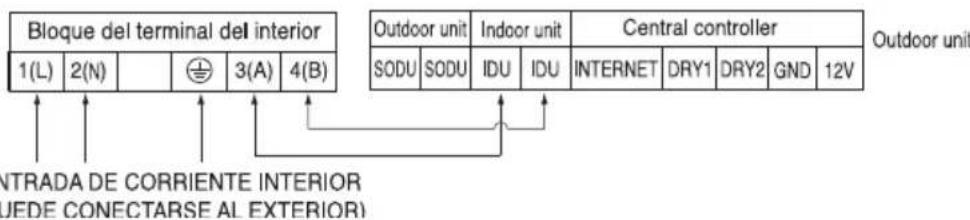

Conexión de los cables entre las unidades interior 11

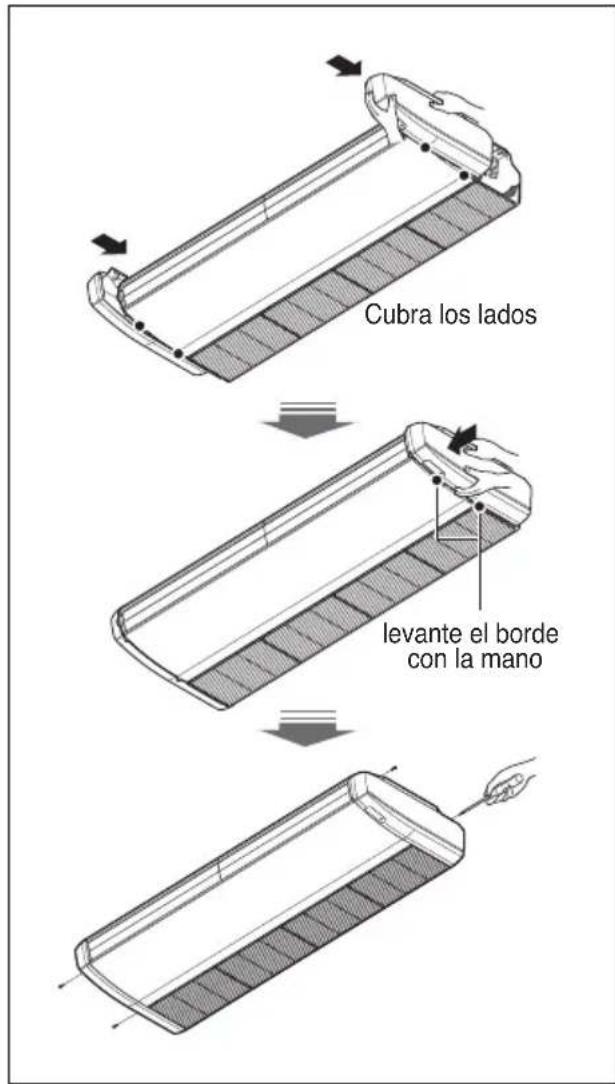

Asamblea de cubierta lateral... 13

• Modelo de papel para la instalación Cuatro tornillos Modelo "A" & fijaciones de plástico Cable de conexión Tuberías: Lado del gas Lado del líquido Manguera de drenaje con aislamiento Manguera adicional de drenaje

Nivel - Destornillador Taladro eléctrico Broca Medidor horizontal - Juego de herramientas de abocardado Llave inglesa Spanner.....Half union

Llaves hexagonal Detector de fugas de gas Bomba de vacío Medidor múltiple Manual de propietario Termómetro

Introducción

Símbolos realizados en este manual

Este símbolo le avisa del riesgo de descarga eléctrica.

Este símbolo le advierte de riesgos que pueda producir daños al aire acondicionado.

NOTA

Este símbolo indica una nota especial.

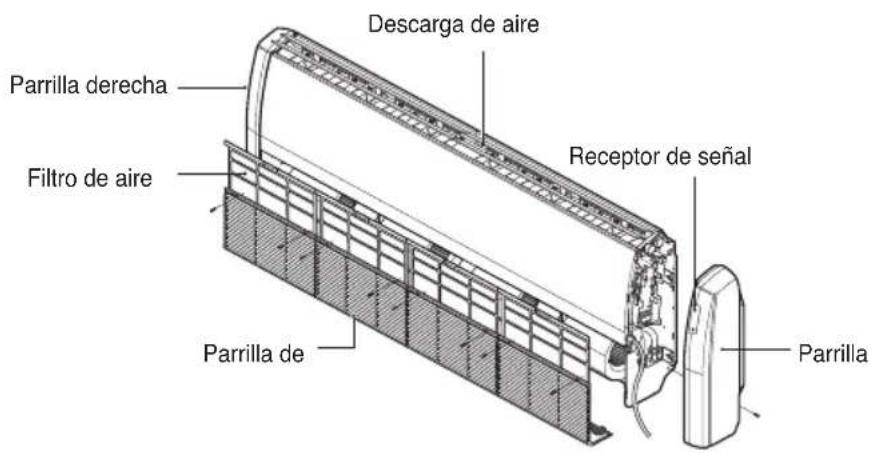

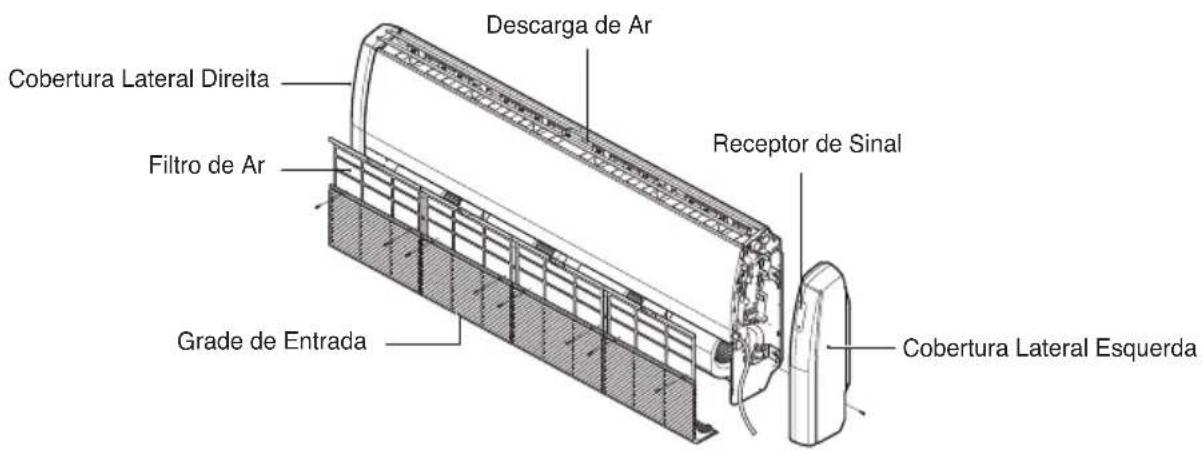

Características

Precauciones de seguridad

Para evitar lesiones al usuario o a otras personas y daños materiales, deben seguirse las siguientes instrucciones.

Lea estas instrucciones antes de instalar el aire acondicionado. Observe las precauciones especificadas en este manual, ya que incluyen indicaciones importantes relacionadas con la seguridad. El uso incorrecto ocasionado al ignorar las instrucciones puede causar lesiones o daños. La gravedad se clasifica mediante las siguientes indicaciones.

ADVERTENCIA

Este símbolo indica la posibilidad de muerte o lesiones graves.

PRECAUCIÓN

Este símbolo indica la posibilidad de lesiones o daños materiales.

A continuación se muestran los significados de los símbolos utilizados en este manual.

∅	No lo haga.
!	Siga las instrucciones.

ADVERTENCIA

■ Instalación

No utilice un interruptor automático defectuoso o de valor nominal inferior al correspondiente. Utilice un circuito específico para este aparato.

• Existe riesgo de incendio o descarga eléctrica.

Para trabajos eléctricos, póngase en contacto con el distribuidor, vendedor, técnico calificado o centro de asistencia técnica autorizado.

• No desmonte ni repare el aparato. Existe riesgo de incendio o descarga eléctrica.

Realice siempre la conexión del aparato a tierra.

Instale correctamente el panel y la cubierta de la caja de control.

• Existe riesgo de incendio o descarga eléctrica.

• Un cableado o instalación inadecuados pueden provocar un incendio o una descarga eléctrica.

Existe riesgo de incendio o descarga eléctrica.

No modifique ni extienda el cable de alimentación.

• Existe riesgo de incendio o descarga eléctrica.

No debe funcionar el aire acondicionado durante mucho tiempo cuando la humedad sea muy alta y haya una puerta o ventana abierta.

• Podría condensarse la humedad y mojar o dañar el mobiliario.

Tenga cuidado al desembalar e instalar el aparato.

• Los bordes afilados podrían provocar lesiones. Tenga especial cuidado con los bordes de la caja y las aletas del condensador y evaporador.

Para la instalación, póngase en contacto siempre con su vendedor o centro de asistencia técnica autorizado.

• Existe riesgo de incendio, descarga eléctrica, explosión o lesiones.

No instale el aparato en una superficie de instalación insegura.

• Podría causar lesiones, accidentes o daños en el aparato.

Asegúrese de que el soporte de instalación no se deteriorará con el tiempo.

• Si el soporte cae, el aire acondicionado también puede caer, causando daños materiales, avería del aparato y lesiones personales.

■ Operación

No almacene ni utilice gas inflamable o combustibles cerca del aparato.

• Existe riesgo de incendio o avería del aparato.

PRECAUCIÓN

Instalación

Compruebe siempre las fugas de gas (refrigerante) después de la instalación o reparación del aparato.

• Niveles bajos de refrigerante pueden producir una avería del aparato.

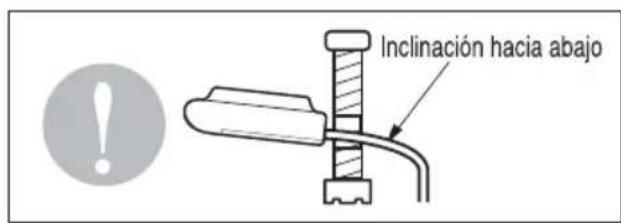

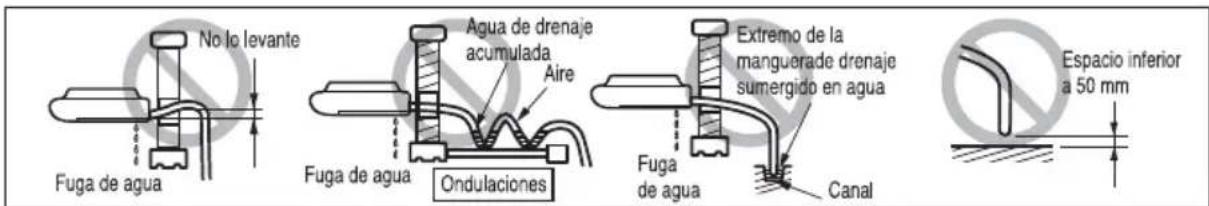

Instale la manguera de drenaje para asegurarse de que el agua se drena correctamente.

• Una mala conexión puede causar fugas de agua.

Instale el aparato bien nivelado.

• Para evitar las vibraciones o fugas de agua.

No instale el aparato donde el ruido o el aire caliente de la unidad exterior pueda molestar a los vecinos.

• Podría tener problemas con los vecinos.

Levante y transporte el aparato entre dos o más personas.

• Evite lesiones personales.

No instale el aparato en un lugar donde esté expuesto directamente al viento del mar (rocio salino).

• Podría causar corrosión en el aparato. La corrosión, particularmente en las aletas del condensador y del evaporador, podría causar un funcionamiento defectuoso del aparato o un funcionamiento ineficaz.

Si el líquido de las pilas alcanzara su boca, cepille sus dientes y consulte a un médico. No utilice el mando a distancia si las pilas han experimentado fugas.

• Los productos químicos de las pilas podrían causar quemaduras u otros perjuicios a la salud.

Instalación

Selección de la mejor ubicación

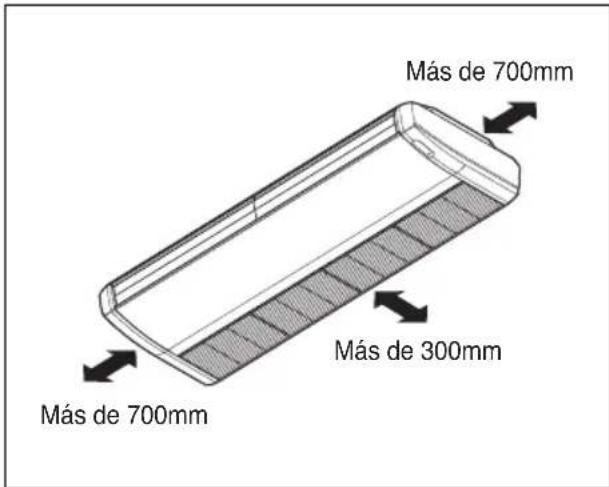

Unidad interior

1. No coloque generadores de calor o vapor cerca de la unidad.
2. Seleccione un lugar donde no haya obstáculos frente a la unidad.
3. Asegúrese de que el drenaje de condensación pueda conducirse convenientemente.
4. No instale la unidad cerca de una puerta.
5. Asegúrese de que el espacio entre la pared y el lateral izquierdo (o derecho) de la unidad sea superior a 20 cm. La unidad debe instalarse en la pared a la mayor altura posible, manteniendo un mínimo de 5 cm hasta el piso.
6. Utilice un localizador de pernos para localizarlos y evitar daños innecesarios a la pared.

Preparación para las tareas de instalación

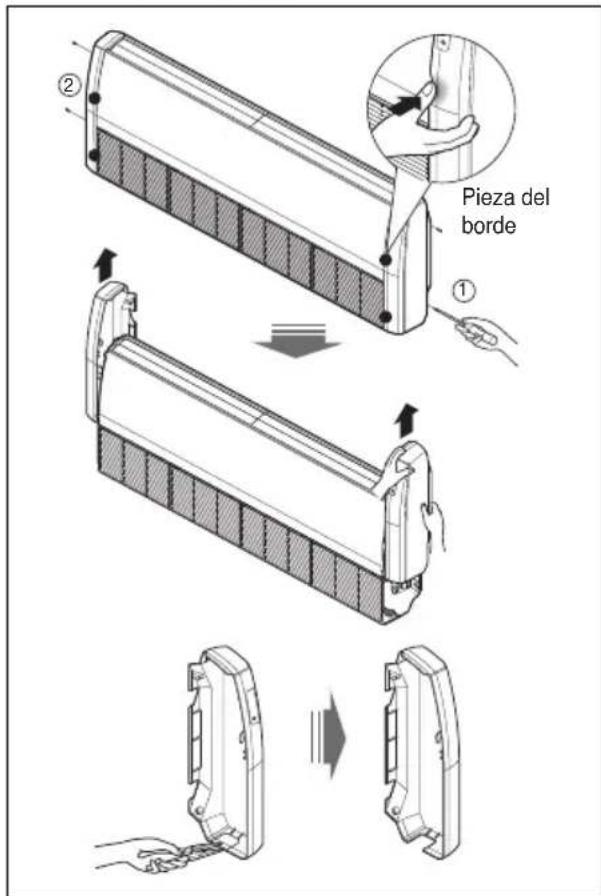

ABRA LA CUBIERTA LATERAL

1. Quite los dos tornillos de la cubierta lateral como muestra la ilustración.
2. Desbloquee la cubierta lateral del panel estirando de su borde sin demasiada presión.
3. Golpee ligeramente por detrás la cubierta lateral con la palma de su mano. (Lado de la parrilla de entrada).
4. Sostenga la cubierta lateral con la otra mano cuando la golpee ligeramente para evitar que se caiga.
5. El orificio de drenaje está situado en el lateral izquierdo de la unidad y la apertura de la tapa lateral es común para la tubería de drenaje, el conductor de conexión y el diagrama de cableado.
6. Quite el obturador en la dirección de drenaje deseada.
7. Con la ayuda de un manguito/alicates, abra golpeando sin dureza el orificio de la tubería desde la cubierta izquierda.
8. Abra golpeando sin dureza el orificio de la cubierta derecha si va a elegir este lado para drenar el agua.

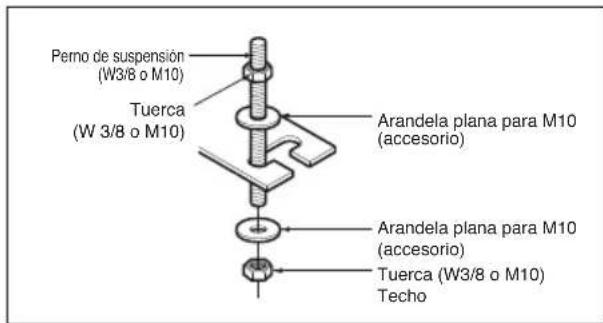

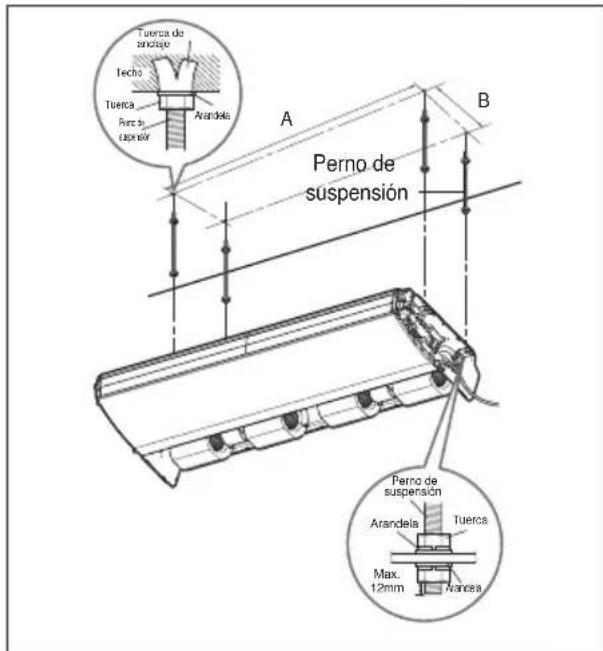

Montaje de tuercas y tornillos de anclaje (montaje en techo)

• Prepare 4 tornillos de suspensión. (La longitud de cada tornillo debe ser la misma.)
• Mida y marque la posición de los pernos de suspensión y del orificio para la tubería.
• Perfore los orificios en el techo para las tuercas de anclaje.
• Inserte las tuercas y arandelas en los pernos de suspensión para bloquear los pernos en el techo.
• Monte firmemente los pernos de suspensión en las tuercas de anclaje.
• Sujete las pletinas de montaje a los pernos de suspensión (procurando que queden aproximadamente niveladas), mediante tuercas, arandelas y arandelas de muelle.
• Ajuste el nivel con el medidor de nivel en la dirección de izquierda-derecha, excluyendo-adelante, ajustando los pernos de suspensión.
• Mueva ahora las aletas laterales en el alojamiento superior de las pletinas de montaje. De este modo el aparato quedará inclinado hacia atrás, lo que facilitará el drenaje.

Dim(mm) Capacidad(Btu/h)	A	B
18/24k	855	320
36k	1255	320
48k	1655	320

PRECAUCIÓN

: Apriete la tuerca y el perno para evitar el desprendimiento de la unidad.

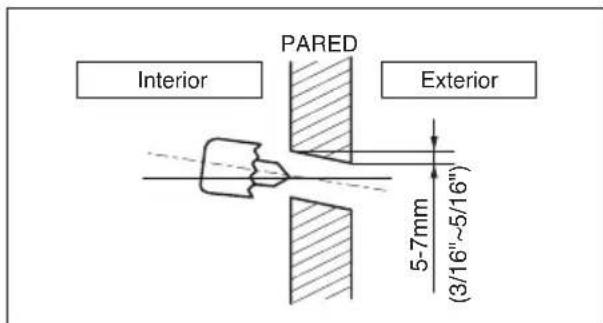

Taladrado en la pared

• Taladre el agujero del conducto con una broca corona de 70 mm. Taladre el agujero del conducto, a la derecha o izquierda, ligeramente inclinado hacia el exterior.

Instalación de la unidad interior

Cuelgue la unidad interior en el tornillo de suspensión siguiendo estas instrucciones:

1. Levante la unidad interior a suficiente altura.
2. Inserte la parte de suspensión en 4 tornillos en los 4 colgadores que observará en la parte lateral del chasis principal, uno a uno.
3. Haga descender la unidad interior hasta que los colgadores descansen en sus respectivas arandelas planas.
4. Ajuste el nivel en la dirección arriba-abajo ajustando los tornillos de suspensión. Incline la unidad inferior en la dirección que indica la fig.

PRECAUCIÓN

: Información de la instalación para la declinación

1. La instalación inclinada de la unidad interna es muy importante para el drenaje en los aires acondicionados de tipo convertible.
2. El espesor mínimo del aislamiento de la tubería de conexión ha de ser de 10 mm.
3. Si las pletinas de montaje están puestos horizontalmente, al terminar la instalación la unidad debe quedar inclinada hacia atrás.

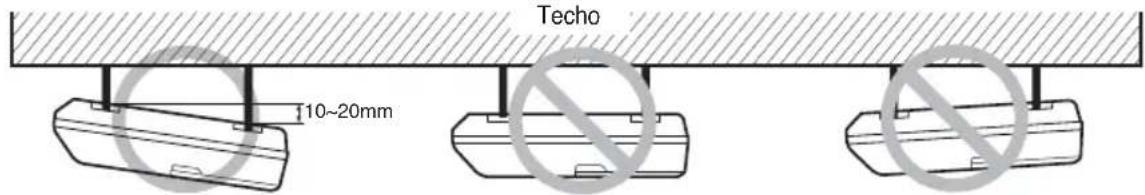

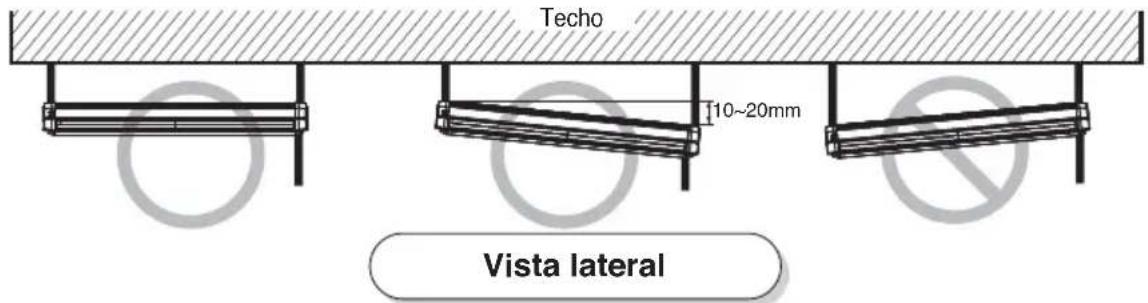

Vista frontal

La unidad debe situarse horizontalmente o en un ángulo inclinado.

La inclinación debería ser menor o igual a 1° entre 10 y 20 mm en la dirección de drenaje como se indica en la figura.

• Al terminar la instalación, la unidad debe quedar inclinada hacia el fondo.

Preparación de las tuberías

La principal causa de las fugas de gas es un defecto en el proceso de conexión por abocardado. Realice estas conexiones observando el procedimiento CEE.

1. Corte las tuberías y el cable

• Utilice el juego de tuberías facilitado o tuberías que adquiera usted mismo.
• Mida la distancia existente entre las unidades interior y exterior. Corte las tuberías con una longitud ligeramente superior a la distancia medida. Corte el cable 1,5 m más largo que la longitud de la tubería.

2. Eliminación de irregularidades

• Elimine completamente todas las irregularidades del tubo en el punto en que haya sido cortado.
• Coloque el extremo del tubo de cobre hacia abajo y elimine las irregularidades para evitar que caigan restos en el tubo.

3. Colocación de la tuerca

• Retire las tuercas abocardadas que se encuentran en las unidades interior y exterior y colóquelas en la tubería una vez eliminadas todas las irregularidades.

Indoor unit [kW(Btu/h)]	Pipe		"A"
	Gas(mm)	Liquid(mm)	Gas(mm)	Liquid(mm)
<5.6(19,100)	12.7	6.35	0.5~0.8	0~0.5
<16.0(54,600)	15.88	9.52	0.8~1.0	0.5~0.8
<22.4(76,400)	19.05	9.52	1.0~1.3	0.5~0.8

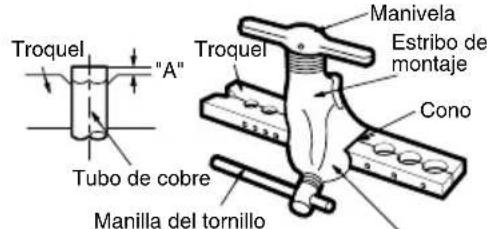

Sujeta con firmeza el tubo de cobre en el troquel siguiendo las dimensiones indicadas en la tabla anterior.

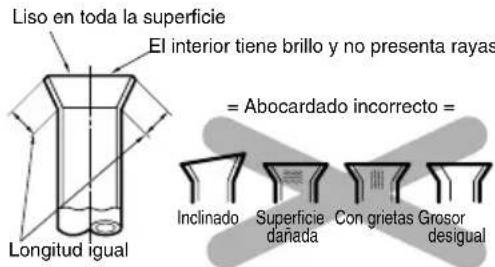

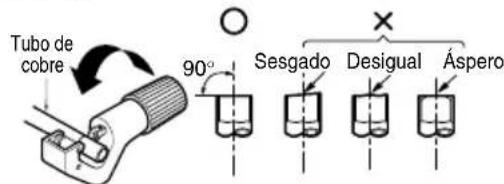

4. Comprobación

• Compruebe el resultado del abocardado con la figura de la derecha.
• Si observa que el abocardado es defectuoso, corte la sección abocardada y realice de nuevo la

operación.

Marca de la flecha roja

Precauciones al conectar los conductos

• Mire la tabla fácil para calcular las dimensiones de los componentes de la unión.
• Cuando conecte las tuercas abocardadas, aplique aceite refrigerante en el interior y exterior de los componentes de unión y gírelos primero tres o cuatro veces. (Utilice aceite de éster o aceite de éter.) Observe la tabla.
• Una vez se han conectado todos los conductos, utilice el nitrógeno para comprobar si existe un escape de gas.

Tamaño del conductor	Torque(kgf.m)	A(mm)	Forma de la unión
Ø6.35	1.8~2.5	8.7~9.1	90° ± 42 B=0.4-0.8 A A B
Ø9.52	3.4~4.2	12.8-13.2
Ø12.7	5.5~6.6	16.2-16.6
Ø15.88	6.3~8.2	19.3-19.7

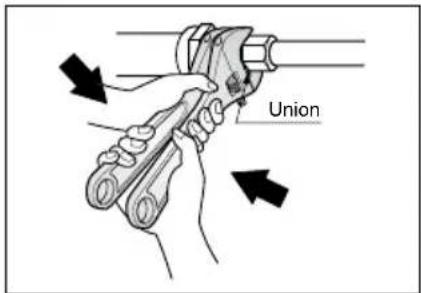

Precaución

• Utilice siempre una manguera de energía para la conexión del puerto de servicios.
• Después de ajustar la tapa, compruebe que no existe ningún escape de refrigerante.
• Si pierde una tuerca abocardada, utilice siempre la combinación de dos llaves inglesas. Cuando conecte los conductos, utilice siempre la combinación de una llave de tuercas con una llave dinamométrica para apretar la tuerca abocardada.

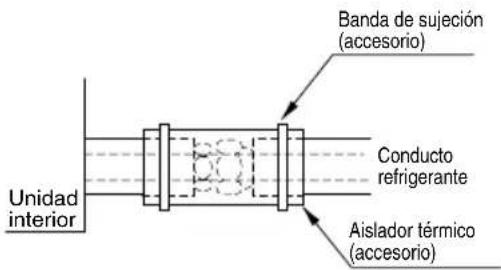

• Cuando conecte una tuerca abocardada, cubra la unión (tanto la parte interior como exterior) con aceite para R410A(PVE) y ajuste a mano la tuerca tres o cuatro vueltas como apriete inicial.

Apertura de la válvula de cierre

1. Quite la tapa y gire la válvula en sentido antihorario con la llave inglesa hexagonal.
2. Gire hasta que el eje se detenga.

No maneje con demasiada fuerza la válvula de cierre. Si lo hace, puede romper el cuerpo de la válvula, ya que no es de tipo alojamiento posterior. Utilice siempre una herramienta especial.

1. Asegúrese de apretar la tapa con seguridad.

Cierre de la válvula de cierre

1. Quite la tapa y gire la válvula en el sentido horario con la llave inglesa hexagonal.
2. Apriete la válvula con seguridad hasta que el eje entre en contacto con el cierre del cuerpo principal.
3. Asegúrese de apretar la tapa con seguridad.
4. Para ajustar el par de apriete, consulte la siguiente tabla.

Par de apriete

Tamañode la valvula de ciere	Par de apriete N-m (gire en el sentido horario para cerrar)
	Eje (cuero de la valvula)			Puerto de serviceo	Tuerca abocardada	Tubo de succion de gas connectado a esta unidad
Ø6.35	5.4-6.6	Llave hexago-nal 4mm	13.5-16.5	11.5-13.9	14-17	-
Ø9.52					33-39
Ø12.7	8.1-9.9		18-22		50-60
Ø15.88	13.5-16.5	Llave hexago-nal 6mm	23-27		62-75
Ø22.2	27-33 36-44	Llave hexago-nal 10mm				22-28-
Ø25.4

Aislamiento del calor

1. Utilice un material aislante del calor para los conductos de refrigeración que tenga una gran resistencia al calor (superior a 120 °C).
2. Precauciones en situaciones de mucha humedad:

Este aparato de aire acondicionado ha sido evaluado según las "Condiciones ISO con vape" y se ha comprobado que no presenta ningún defecto. Sin embargo, si funciona durante mucho tiempo en ambientes con mucha humedad (temperatura de punto de condensación: más de 23 °C), es posible que caigan gotas de agua. En este caso, añada el material aislante del calor según el siguiente procedimiento: - Material aislante del calor que debe ser preparado... EPDM

(Etileno-Propileno-Dieno-Metileno) - resistencia a temperaturas superiores a 120 °C - Añada un aislante de más de 10 mm de grosor en ambientes con mucha humedad.

Comprobación del drenaje

Para comprobar el drenaje

1. Vierta un vaso de agua en el evaporador.
2. Asegúrese de que el agua fluye a través de la manguera de drenaje de la unidad interior sin ninguna fuga y que sale por el conducto de drenaje.

Conductos de drenaje

1. La manguera de drenaje debe dirigirse hacia abajo para facilitar el drenaje.

1. No instale el conducto de drenaje como se indica.

1. Para unir varios desagües, siga el procedimiento mencionado más abajo.

Los desagües deben estar inclinados hacia abajo (1/50 a 1/100): asegúrese de que no suban y bajen para evitar el flujo inverso.

Conexión de los cables entre las unidades interior

Conecte los cables a las terminales en el tablero de control de modo individual de acuerdo con la conexión de la unidad externa. Asegúrese de que el color de los cables de la unidad exterior y el número de la terminal sean los mismos que los respectivos de la unidad interior.

PRECAUCIÓN: Asegúrese de que los tornillos del terminal no se aflojarán.

PRECAUCIÓN:

Una vez confirmadas las condiciones anteriores, prepare el cableado como sigue: 1) Nunca deje de tener una corriente individual especial para el aire acondicionado. Con respecto al método de cableado, siga los pasos del diagrama de circuito colocado en el interior de la cubierta de control. 2) Coloque un interruptor disyuntor del circuito entre la fuente de energía y la unidad. 3) Los tornillos que ajustan el cableado en la caja de componentes eléctricos pueden aflojarse por los movimientos a los que se somete la unidad durante el transporte. Compruébelos y asegúrese de que están bien apretados. (Si están sueltos, los cables podrían quemarse.) 4) Especificación de la fuente de energía. 5) Compruebe que la capacidad eléctrica es suficiente. 6) Asegúrese de que la tensión de arranque se mantiene por encima del 90 por ciento de la tensión marcada en la placa de identificación. 7) Compruebe que el grosor del cable es el indicado en la asignación de fuentes de energía. (En particular, tenga en cuenta la relación entre la longitud y el grosor del cable.) 8) Disponga siempre de un disyuntor de fugas cuando exista agua o humedad. 9) Una caída de tensión provocará los problemas mencionados.

• Vibración de un interruptor magnético, la cual causa daños en el punto de contacto, rotura del fusible, alteración del funcionamiento normal de un dispositivo de protección de sobrecargas.
• El compresor no recibe la energía de arranque adecuada.

ENTREGA

Enseñar los procedimientos de funcionamiento y mantenimiento, utilizando el manual de funcionamiento (limpieza del filtro de aire, control de la temperatura, etc.).

INSTALACIÓN DEL CONTROL REMOTO POR CABLE

Dado que el sensor térmico de la sala se encuentra en el control remoto, la caja del control remoto debe instalarse en un lugar alejado de la luz solar directa, de la humedad y de una entrada directa de aire frío para poder mantener una temperatura adecuada en el espacio. Instale el control remoto a unos 5 pies (1,5 m) sobre el suelo en un área con buena circulación de aire y a una temperatura ambiente media.

No instale el control remoto donde pueda verse afectado por:

• Corrientes de aire o puntos muertos detrás de puertas y en esquinas.
• Escapes de aire caliente o frío de conductos o tuberías.
• Calor del sol o de otros aparatos. - Tuberías escondidas y chimeneas.
• Áreas no controladas, como una pared exterior detrás del control remoto.
• Este control remoto está equipado con una pantalla LED de siete campos. Para una mejor visualización del LED del control remoto, el control remoto debe instalarse correctamente como aparece en la Fig. 1.

(La altura estándar es de 1,2~1,5 m sobre el nivel del suelo).

Fig.1 Ubicaciones típicas para el control remoto

Ensamblaje de la cubierta lateral

1. Cubra los lados del chasis principal con las cubiertas laterales como se indica en la figura.
2. Levante ligeramente el borde de la cubierta lateral con las manos para fijar la cubierta debidamente en el panel.
3. Empuje la cubierta lateral desde la parte frontal (la de entrada de aire) hacia el borde de la parrilla de entrada para bloquear la cubierta lateral del chasis principal.
4. Atornille la cubierta lateral como se indica en la figura.

Instalación del control remoto con cable

1. Coloque y fije el control remoto con los tornillos incluidos en el lugar donde desee ubicarlo.
2. Instálelo teniendo cuidado de no doblarlo, ya que resultará en una instalación incorrecta. Coloque el panel de control cerca de la caja de restricción en caso de existir una.

1. El cable del control remoto por cable puede instalarse en tres direcciones.
2. Dirección de instalación: la superficie de la caja de recuperación, superior derecha
3. Si el cable del control remoto se coloca a la derecha superior, instálelo tras retirar la guía del cable del control remoto.
4. (Retirar la ranura de la guía con parte larga)

① fijación a la superficie de la pared ② Ranura de guía de parte superior ③ Ranura de guía de parte derecha

< ranuras de guía del cable>

1. Fije la parte superior del control remoto en el panel de instalación instalado en la superficie de la pared, como muestra la imagen siguiente y, a continuación, conecte el panel de instalación empujando en la parte inferior.
2. Conéctelo de forma que no quede separación entre el control remoto y la parte superior, inferior, derecha o izquierda del panel de instalación.

Al separar el control remoto del panel de instalación, como muestra la imagen siguiente, tras insertar el destornillador en el orificio de separación inferior, gírelo en el sentido de las agujas del reloj y el control remoto se separará.

• Existen dos orificios de separación. Separe un orificio cada vez de forma individual.
• Tenga cuidado de no dañar los componentes interiores al separar el control remoto.

1. Conecte la unidad de interior y el control remoto usando el cable de conexión.

1. Use el cable de extensión si la distancia entre el control remoto y la unidad de interior es superior a 10 m.

PRECAUCIÓN

No instale el control remoto con cable empotrado en la pared.

(Podría dañar el sensor de temperatura.)

Instale el cable con una extensión no superior a 50 m.

(De lo contrario, podrán producirse errores de comunicación.)

• Al instalar el cable de extensión, disfrute de la dirección de conexión del conductor del lado del control remoto y el lado del producto para realizar una instalación correcta.
• Si instala el cable de extensión en la dirección opuesta, no se conectará el conductor.
• Especificación del cable de extensión: 2547 1007 22# 2 - 3 hilos apantallado 5 o superior.

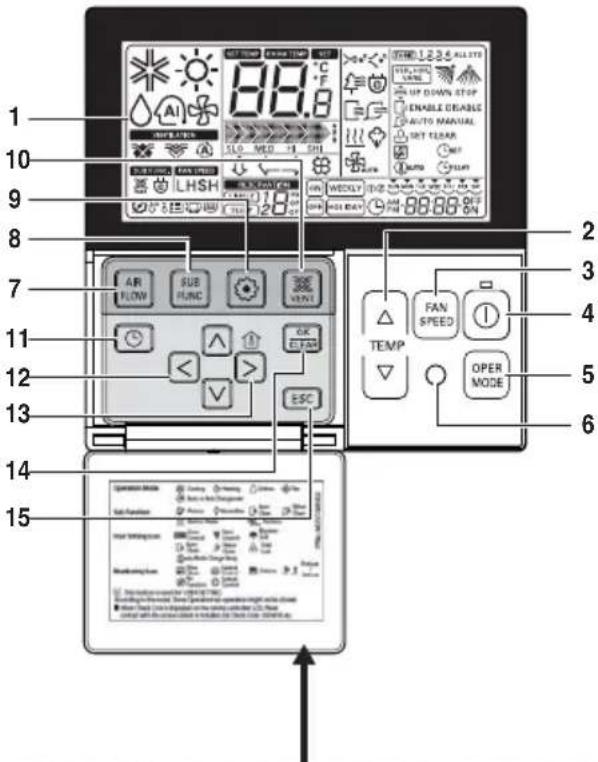

Nombre y funciones del control remoto con cable (accesorio)

Coloque la etiqueta de información en el interior de la puerta.

Elija el idioma adecuado para su país.

1. Pantalla de indicación de funcionamiento
2. Botón de ajuste de temperatura
3. Botón de velocidad del ventilador

-La velocidad del ventilador tiene 3 pasos.

1. Botón ON/OFF (ENCENDIDO/APAGADO)
2. Botón de selección de modo de operación
3. Receptor del mando a distancia
4. Algunos productos no reciben señales inalámbricas.
5. Botón de caudal de aire
6. Botón de subfunciones
7. Botón de configuración de funciones
8. Botón de ventilación

No funciona

1. Reserva
2. Botón arriba, abajo, izquierda, derecha
3. Para ajustar la temperatura interior, pulse el botón ( Ⓒ)
4. Botón de temperatura de la habitación
5. Muestra solo la temperatura de la habitación detectada por el mando a distancia.
6. No hay control de la temperatura de la habitación.
7. En el caso de la unidad de entrada de aire, muestra solo la temperatura alrededor del mando a distancia.
8. Botón ajuste/cancelar
9. Botón Salir
10. Dependiendo del tipo de aparato, todas las funciones no estar operativas ni mostrarse. * Mostrar un valor extraño de la temperatura de la habitación si no se ha conectado el mando a distancia.

Modelo : PQRCVSL0 (Color negro)

PQRCVSL0QW (Color blanco)

Ajuste del interruptor DIP del PCB de la unidad interior

	Función	Descripción	Desactivación	Activación	Predeterminado
SW1	Comunicación	N/D (Por defecto)	-	-	DESACT
SW2	Ciclo	N/D (Por defecto)	-	-	DESACT
SW3	Control de grupo	Selección de maestro o esclavo	Maestro	Slave	DESACT
SW4	Modo de contacto seco	Selección de modo de contacto seco	Control remot con cable/inalámbrico Selección de modo de funciona bajo manual o automatístico	Auto (Automático)	DESACT
SW5	Instalación	Funcimiento continu del ventilador	Funcimiento continu Retirada	-	DESACT
SW6	Conexión de calefactor	N/A	-	-	DESACT
SW7	Conexión de ventilador	Selección de conexión del ventilador	Conexiones Retirada	En functiónmente	DESACT
	Selección de aletas (Consola)	Selección arriba/de bajo de la aleta lateral	Aleta lado arriba + lado abajo	Sólo aleta lado arriba
	Selección de region	Selección de region tropical	Modelo general	Tropical model
SW8	Etc.	Repuesto	-		DESACT

PRECAUCIÓN

Para modelos Multi V, los interruptores Dip switch 1, 2, 6, 8 deben ponerse en OFF.

Ajuste del control de equipos

1. Control de equipos 1

Control remoto por cable 1 + unidades interiores estándar

■ Interruptor DIP en PCB

① Ajuste maestro Ajuste esclavo -No.3 Off- No.3 On

②

1. Es posible controlar un máximo de 16 unidades interiores con un control remoto con cable. Ponga una unidad interior como maestra, las demás como esclavas.
2. Se puede conectar cualquier tipo de unidad interior.
3. Se puede usar un mando a distancia al mismo tiempo.
4. Se puede conectar con contacto seco y control central al mismo tiempo.
5. La unidad interior maestra se puede reconocer solo con contacto seco y control central.
6. En el caso de control central y control de grupo al mismo tiempo, se pueden conectar unidades de serie 2 estándar posteriores a febrero de 2009.
7. Para el ajuste del control central, el control central puede controlar unidades interiores una vez realizado el ajuste de la dirección de la unidad interior maestra.
8. La unidad interior esclava funciona como la unidad interior maestra.
9. No se puede controlar individualmente la unidad interior esclava con el control central.
10. Algunos controles remotos no pueden funcionar con contacto seco y control central al mismo tiempo. Póngase en contacto con nosotros para más información.
11. Si se produce algún fallo en la unidad interior, se mostrará en el control remoto con cable. Con excepción de la unidad interior averiada, se puede controlar cualquier otra unidad interior.
12. En el caso de control de grupo, se pueden usar las siguientes opciones.

-Selección de opciones de funcionamiento (funcionamiento/parada/modo/ajuste de temperatura)

• Control de caudal (Alto/Medio/Bajo)
• No es posible con todas las unidades.

* El ajuste maestro/esclavo de las unidades interiores es posible con un interruptor DIP PCB.

Se pueden conectar unidades interiores desde febrero de 2009.

Para otros casos, póngase en contacto con LGE.

* La falta de un ajuste de maestro y esclavo puede ser la causa de fallos de funcionamiento.

2. Control de grupos 2

* Se pueden controlar N unidades interiores con M controles remotos por cable. (M + N ≤ 17 unidades)

Ponga una unidad interior como maestra, las otras como esclavas.

Ponga solo un control remoto como maestro, y los restantes como esclavos.

Aparte de esto, es el mismo procedimiento aplicado al Control de Grupo 1.

3. Control de grupo 3

• Conexión mixta con unidades interiores y unidad de entrada de aire exterior

• Estándar y una unidad de entrada de aire exterior, separe la unidad de entrada de aire exterior con unidades estándar. (Porque los ajustes de temperatura son diferentes)
• Aparte de esto, es el mismo procedimiento aplicado al Control de Grupo 1.

* FAU: Unidad de entrada de aire exterior Estándar: Unidad interior estándar

4.2 Control remoto

Control remoto por cable 2 + Unidad interior 1

1. Se pueden conectar dos controles remotos con una unidad interior.
2. Se puede conectar cada tipo de unidad interior con dos controles remotos.
3. Se puede usar un mando a distancia al mismo tiempo.
4. Se puede conectar con contacto seco y control central al mismo tiempo.
5. Si se produce algún fallo en la unidad interior, se muestra en el control remoto con cable.
6. No hay límites de funcionamiento de las unidades interiores.
7. Se puede conectar un máximo de 2 controles remotos con 1 unidad interior.

5. Accesorios para el ajuste de control de equipos

Se puede ajustar el control de grupos con la utilización de los accesorios siguientes.

TIPO: Suspensión en Techo

Indicador de nivel Llave de tornillos Taladro eléctrico Perforadora Medidor horizontal

Fresadora Llaves dinamométricas especiales (diferentes, según el número de modelo) Llave de extremo... Media unión

Llave hexagonal Detector de fugas de gas Bomba de vacío Colector de medición

Manual del propietario Termómetro

Introducción

Este símbolo alerta sobre el riesgo de choque eléctrico.

Este símbolo alerta sobre peligros que pueden causar daños al aire acondicionado.

NOTA

Este símbolo indica notas especiales.

Características

3. Trabajo de alargamiento

Abrir la válvula de corte

Cerrar la válvula de corte

1. Control de Grupo 1

- Control remoto con cables 1 + unidades interiores

2. Control de grupo 2

3. Grupo de control 3

Conexión mixta entre unidades interiores y unidades de suministro de aire fresco
