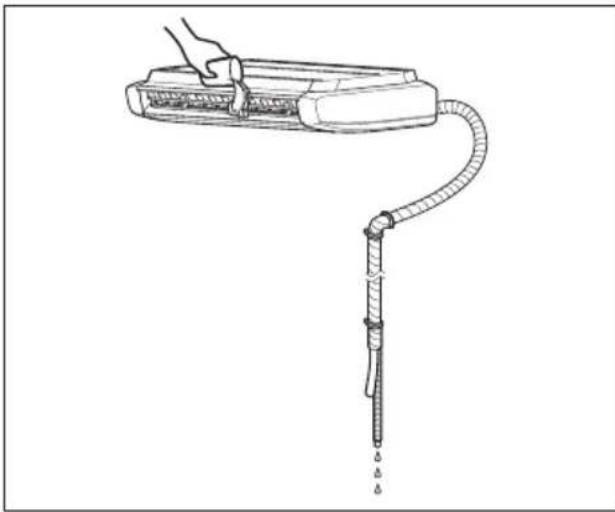

Wie überprüfe ich den Kondensatablauf des Geräts?

Gießen Sie ein Glas Wasser in den Verdampfer und prüfen Sie, ob es ohne Leckage bis zum Ablauf abfließt. Stellen Sie sicher, dass das Ablaufrohr ein Gefälle hat (1/50 bis 1/100).

Welche elektrischen Vorsichtsmaßnahmen sind zu treffen?

Verwenden Sie einen eigenen Stromkreis mit einem richtig dimensionierten Schutzschalter. Stellen Sie sicher, dass die Erdung erfolgt ist. Ändern Sie das Netzkabel nicht. Überprüfen Sie die Festigkeit der Klemmschrauben.

Wie installiere ich die kabelgebundene Fernbedienung?

Befestigen Sie das Installationsgehäuse an der Wand, führen Sie das Steuerkabel durch eine der drei Richtungen (Oberfläche, oben, rechts). Verbinden Sie das Kabel mit dem Innengerät. Für ein Verlängerungskabel >10 m verwenden Sie das Modell PZCWRCG3 oder PZCWRC2.

Was tun bei einem Kältemittelleck?

Überprüfen Sie nach der Installation oder Reparatur mit Stickstoff und einem Detektor auf Lecks. Wenn ein Leck festgestellt wird, ziehen Sie die Verbindungen nach oder ersetzen Sie defekte Teile. Wenden Sie sich für Reparaturen an einen autorisierten Fachmann.

Wie reinige ich den Luftfilter?

Entfernen Sie die Seitenverkleidung des Geräts, nehmen Sie den Filter heraus und reinigen Sie ihn mit einem Staubsauger oder lauwarmem Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Führen Sie diesen Vorgang regelmäßig durch.

Kann ich die kabellose Fernbedienung zusätzlich zur kabelgebundenen verwenden?

Ja, beide können gleichzeitig verwendet werden. Der kabellose Empfänger befindet sich an der Geräteverkleidung. Stellen Sie sicher, dass die Batterien der Fernbedienung nicht auslaufen.

Welche Bedeutung haben die Symbole im Handbuch?

Das Symbol WARNUNG weist auf eine Gefahr von schweren oder tödlichen Verletzungen hin. VORSICHT weist auf eine Gefahr von Verletzungen oder Sachschäden hin. Das Symbol für elektrischen Schlag weist auf eine elektrische Gefahr hin. Befolgen Sie stets die Anweisungen.

Wie konfiguriere ich den DIP-Schalter für die Gruppensteuerung?

Stellen Sie auf der elektronischen Platine SW3 auf Master für ein Hauptgerät und auf Slave für die anderen ein. Bis zu 16 Innengeräte können an ein einziges kabelgebundenes Steuergerät angeschlossen werden. Konsultieren Sie die Einstellungstabelle in der Anleitung.

BEDIENUNGSANLEITUNG MULTI V URNU48GVLA2 LG

• Da sich der Sensor für die Raumtemperatur in der Fernbedienung befindet, sollte diese an einem Ort ohne direkte Sonneneinstrahlung, hohe Luftfeuchtigkeit und ohne Kaltluftzufuhr montiert werden, um die richtige Raumtemperatur einstellen zu können.

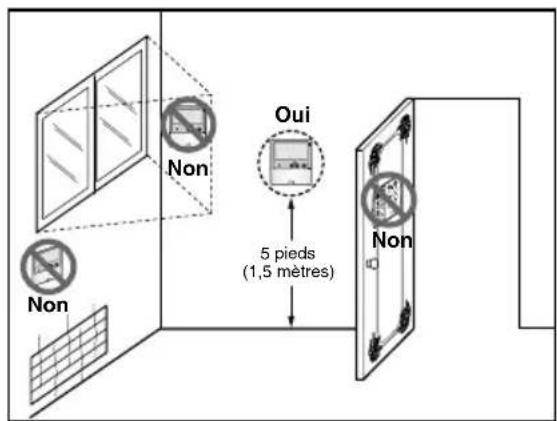

Die Fernbedienung sollte ca. 1,5 m über dem Boden und an einem Ort mit guter Luftzirkulation und einer mittleren Raumtemperatur montiert werden.

Die Fernbedienung sollte nicht an Orten mit folgenden Eigenschaften montiert werden:

• Orte mit Durchzug oder toten Winkeln hinter Türen und in den Ecken.
• Orte mit Warm- oder Kaltluftrohren.
• Orte mit direkter Sonneneinstrahlung oder wärmeerzeugenden Geräten.
• Orte mit Unterputz-Rohrleitungen und Kaminen.
• Nicht kontrollierbare Orte, wie z. B. an Wänden im Außenbereich.
• Diese Fernbedienung besitzt eine LED-Anzeige mit sieben Segmenten. Zur korrekten Darstellung der LEDs auf der Fernbedienung sollen diese ordnungsgemäß montiert werden (s. Abb. 1).

Die normale Höhe beträgt 1,2 bis 1,5 m über dem Boden.

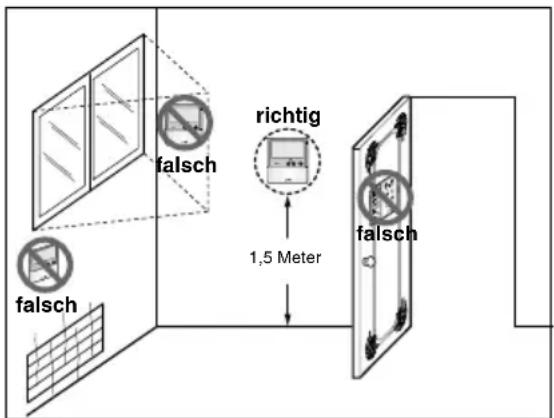

Abb. 1, Typische Montageorte für die Fernbedienung

Bitte lesen Sie diese Montageanleitung vor der Montage des Gerätes vollständig durch. Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum späteren Gebrauch auf.

Type: Klimagerät zur Deckenmontage

INHALTSVERZEICHNIS

Arbeitsvorgänge

Installationsteile Benötigtes Werkzeug

Einführung 3

Sicherheitshinweise 4

Montage

Wahl des optimalen Standorts 6

Vorbereitungen auf die Montage 6

Innengerätemontage 8

Vorbereiten der Rohre 9

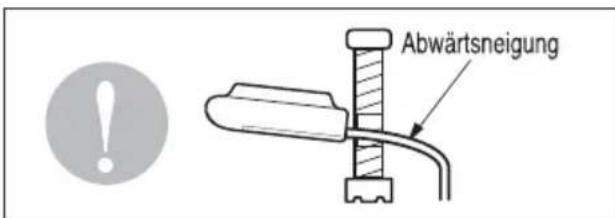

Überprüfung des Abflusses 11

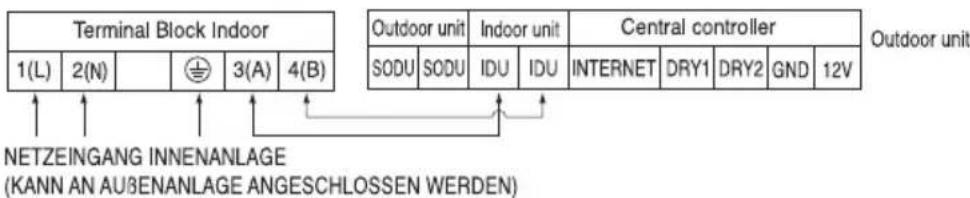

Anschluss der Kabel zwischen Innen- und Außeneinheit 11

Seitenverkleidung 13

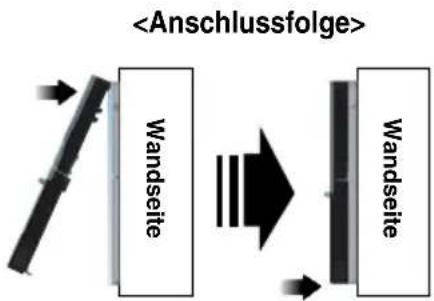

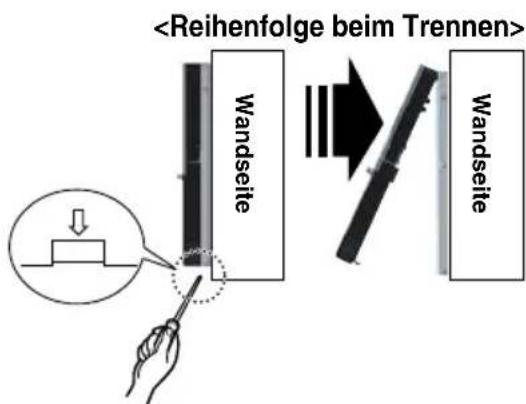

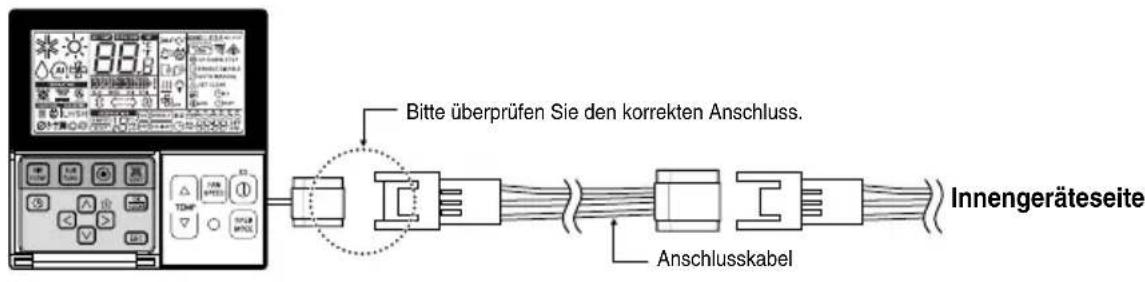

Installation der Fernbedienung 14

Zusatzbetrieb 16

Einstellung der DIP-Schalter 17

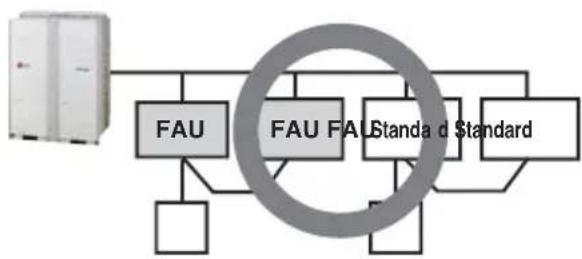

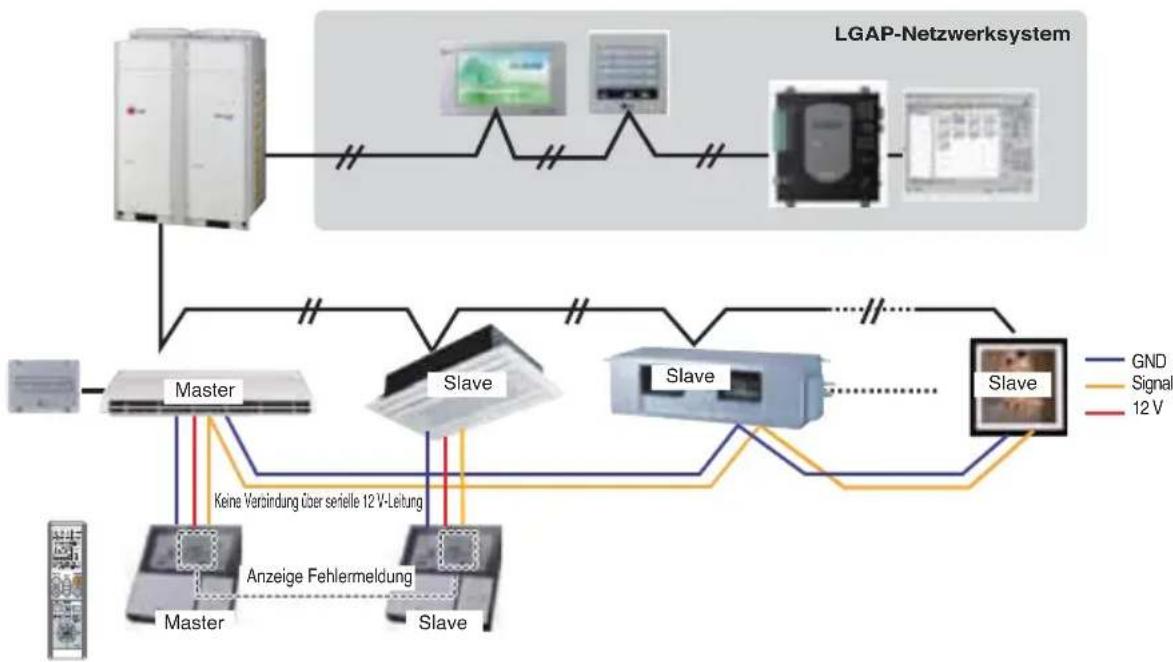

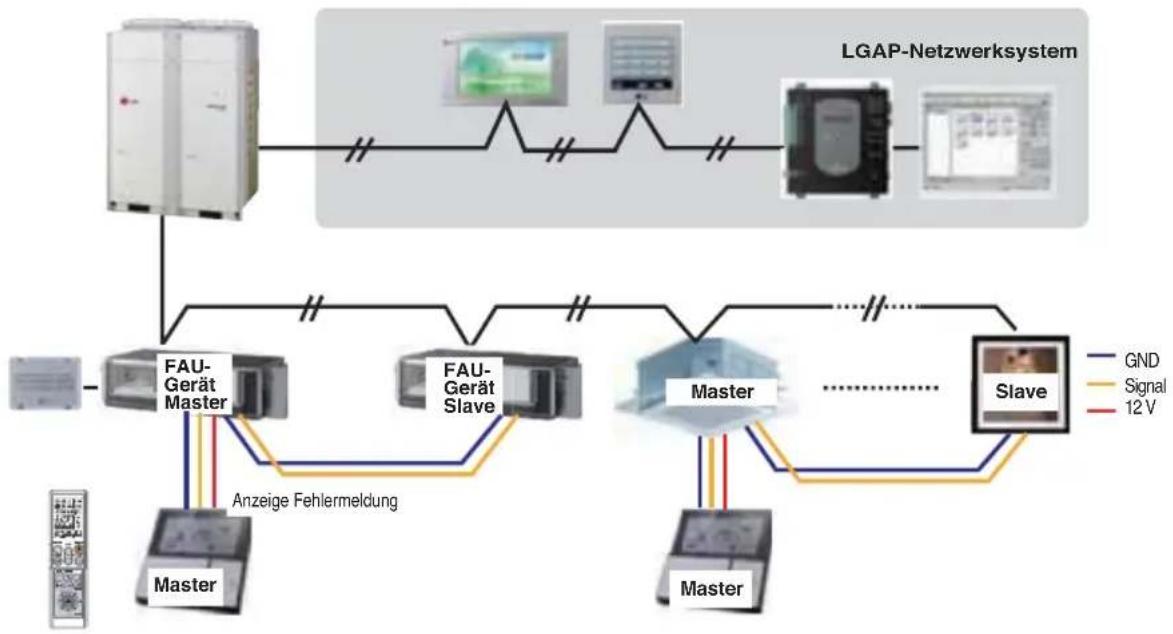

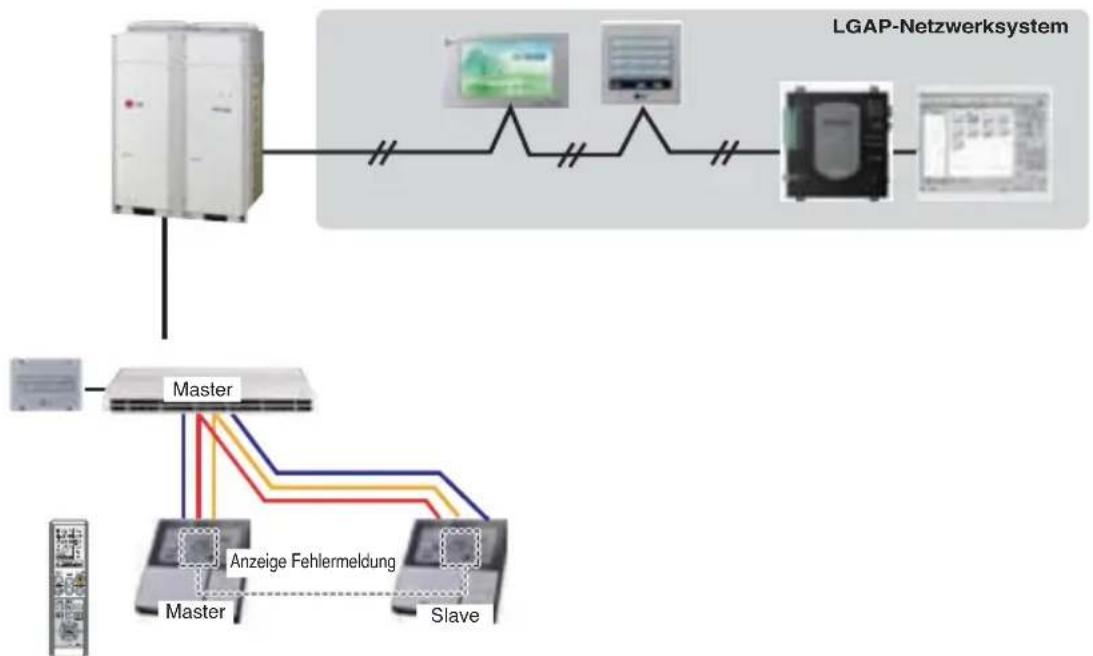

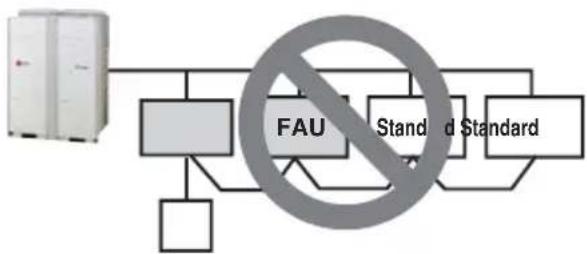

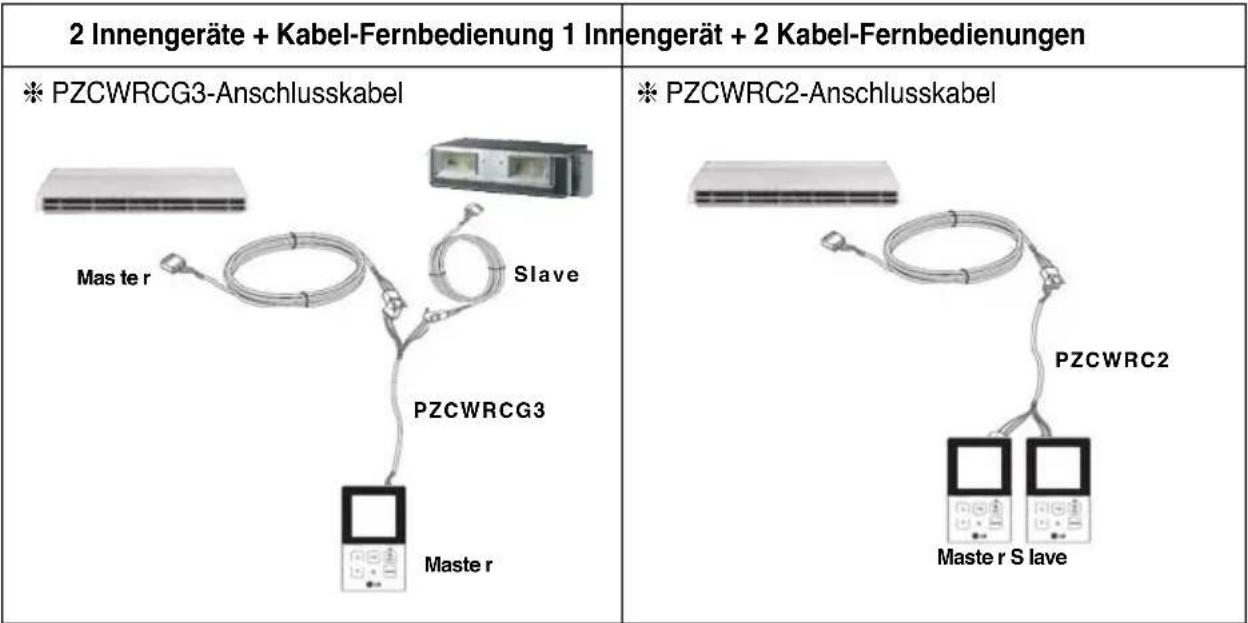

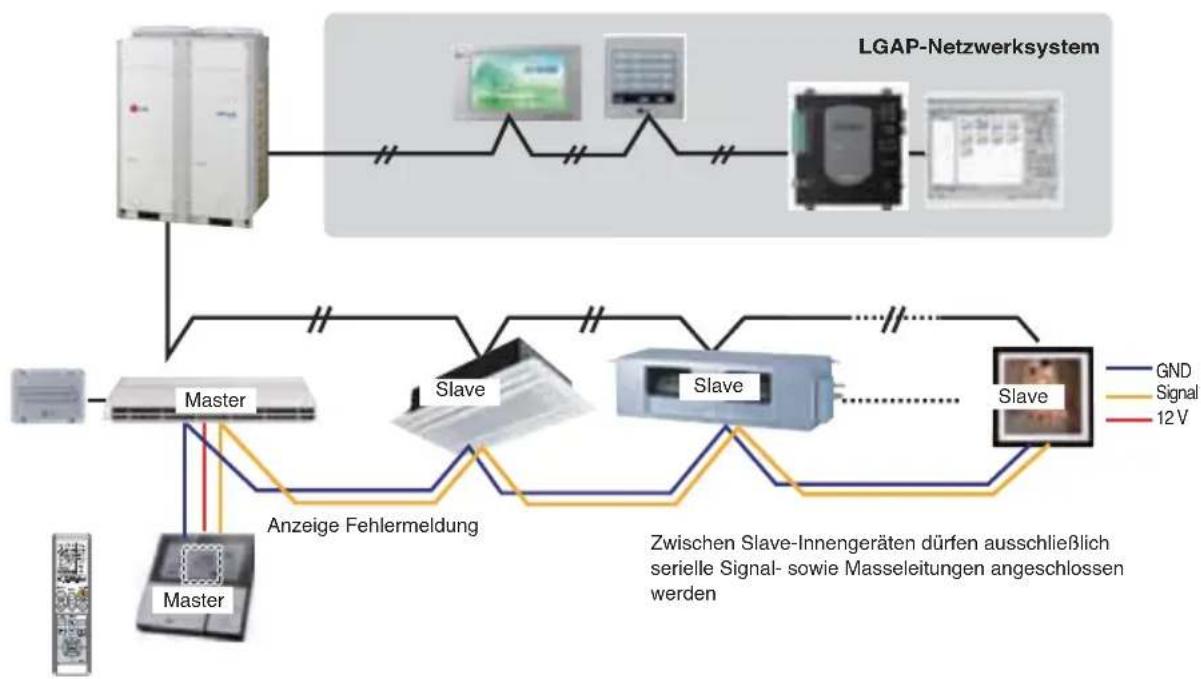

Einstellung der Gruppensteuerung 18

Papierschablone für die Installation, Schrauben und Dübel, Verbindungskabel, Leitungen: für Gas, für Flüssigkeiten (siehe Produktdaten), isolierter Abflussschlauch, weiterer Abflussschlauch

□ Wasserwaage, Schraubenzieher, elektrischer Bohrer, Wandbohrer, Lotwerkzeugsatz, Gegenhalteschlüssel (je nach Modell unterschiedlich), Schraubenschlüssel

□ Inbusschlüssel, Gasleck-Detektor, Vakuumpumpe, Manometerstation

Bedienungsanleitung, Thermometer

Einführung

In diesem Handbuch verwendete Symbole

Dieses Symbol zeigt die mögliche Gefahr von Stromschlägen.

Dieses Symbol weist auf die mögliche Gefahr der Beschädigung des Klimagerätes hin.

HINWEIS

Dieses Symbol weist auf besondere Hinweise hin.

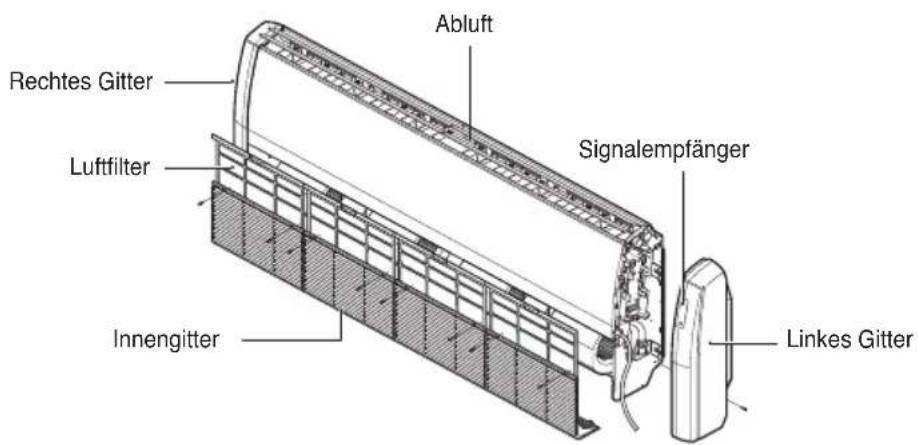

Funktionen

Sicherheitshinweise

Um Verletzungen des Benutzers oder anderer Personen sowie Sachbeschädigungen zu vermeiden, müssen die folgenden Anleitungen befolgt werden.

■ Lesen Sie vor der Montage des Raum-Klimagerätes dieses Handbuch sorgfältig durch. ■ Beachten Sie angegebene Vorsichtshinweise mit wichtigen sicherheitsrelevanten Informationen. Ein unsachgemäßer Betrieb bei Missachtung von Anleitungen führt zu Verletzungen oder Beschädigungen. Die Schweregrade werden durch folgende Symbole gekennzeichnet.

WARNUNG

Dieses Symbol bedeutet Lebensgefahr oder Gefahr schwerer Verletzungen.

VORSICHT

Dieses Symbol bedeutet Verletzungsgefahr oder Gefahr von Beschädigungen von Eigentum.

Die Bedeutung von Symbolen in diesem Handbuch lautet wie folgt.

Darf nicht ausgeführt werden.

Die Anleitung sollte befolgt werden.

WARNUNG

■ Installation

Keinen defekten Überlastungsschalter oder Überlastungsschalter mit zu geringer Leistung verwenden. Gerät nur in einem dedizierten Schaltkreis betreiben.

• Es besteht Feuer- oder Stromschlaggefahr.

Elektrische Anschlüsse nur vom Händler, Verkäufer, einem qualifizierten Elektriker oder Service-Center durchführen lassen.

Gerät nicht auseinander bauen oder reparieren. Es besteht Feuer- oder Stromschlaggefahr.

Das Gerät muss immer geerdet werden.

Blende und Abdeckung des Reglerkastens gut befestigen.

• Es besteht Feuer- oder Stromschlaggefahr.

Immer einen dedizierten Schaltkreis und Überlastungsschalter verwenden.

• Unsachgemäße Anschlüsse oder Montage bergen Feuer- oder Stromschlaggefahr.

Es besteht Feuer- oder Stromschlaggefahr.

Netzkabel nicht verändern oder verlängern.

• Es besteht Feuer- oder Stromschlaggefahr.

Das Klimagerät sollte bei extrem hoher Luftfeuchtigkeit oder bei geöffneten Türen/Fenstern nicht lange betrieben werden.

• Feuchtigkeit könnte kondensieren und Möbel befeuchten oder beschädigen.

Eine Sicherung mit ordnungsgemäßer Nennleistung verwenden.

• Es besteht Feuer- oder Stromschlaggefahr.

Zur Montage immer den Händler oder ein qualifiziertes Service-Center verständigen.

• Es besteht Feuer-, Stromschlag-, Explosions- oder Verletzungsgefahr.

Gerät nicht auf einem defekten Standfuß montieren.

• Es besteht die Gefahr von Verletzungen, Unfällen und Beschädigungen des Gerätes.

Das Gerät vorsichtig auspacken und montieren.

Scharfe Kanten bergen Verletzungsgefahr. Besonders auf Gehäusekanten und Lamellen des Kondensators und Verdampfers achten.

Der Montageort sollte im Laufe der Zeit nicht instabil werden.

• Bei einem instabilen Montageort könnte das Klimagerät herunterfallen und Sachbeschädigungen, Geräteausfälle und Verletzungen verursachen.

Betrieb

Keine brennbaren Gase oder Flüssigkeiten in der Nähe des Gerätes lagern.

• Es besteht die Gefahr von Feuer und des Ausfalls des Gerätes.

VORSICHT

■ Installation

Nach der Montage oder Reparatur des Gerätes immer auf Gaslecks (Kältemittel) überprüfen.

• Ein niedriger Kältemittelstand kann zum Ausfall des Gerätes führen.

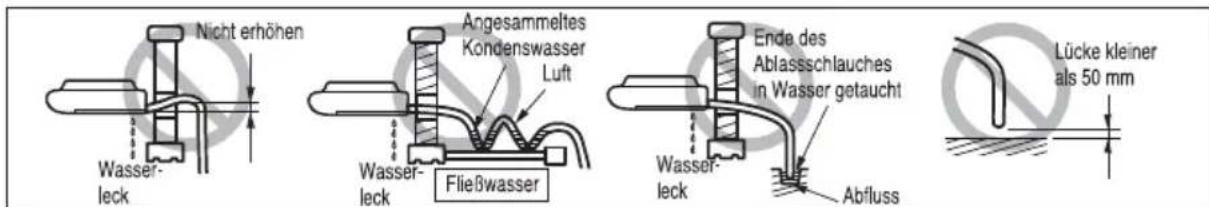

Ablassschlauch zum ordnungsgemäßen Wasserabfluss montieren.

• Mangelhafte Verbindungen können Wasserlecks verursachen.

Das Gerät immer waagerecht montieren.

• So werden Vibrationen oder Wasserlecks vermieden.

Gerät so montieren, dass Nachbarn nicht durch Lärm oder warme Abluft des Außengerätes belastet werden.

• So vermeiden Sie Streitfälle mit den Nachbarn.

Das Gerät muss von mindestens zwei Personen angehoben oder transportiert werden.

• Achten Sie auf mögliche Verletzungsgefahren.

Gerät nicht an einem Ort mit direktem Seewind montieren (salzhaltige Luft).

Ansonsten könnte das Gerät korrodieren. Korrosion, besonders des Kondensators und der Verdampferlamellen, könnte zu Fehlfunktionen oder geringerer Leistung des Gerätes führen.

Falls Batterieflüssigkeit in die Mundöffnung gelangt, putzen Sie die Zähne und suchen Sie einen Arzt auf. Die Fernbedienung niemals mit ausgelaufenen Batterien verwenden.

• Die Chemikalien in den Batterien könnten zu Verbrennungen oder Gesundheitsschäden führen.

Installation

Wahl des optimalen Standorts

Innengerät

1. Keine Dampf- oder Wärmequellen in Gerätenähe.
2. Einen Standort wählen, an dem sich keine Hindernisse vor dem Gerät befinden.
3. Der Kondenswasserabfluss muss leicht verlegt werden können.
4. Nicht in der Nähe einer Tür montieren.

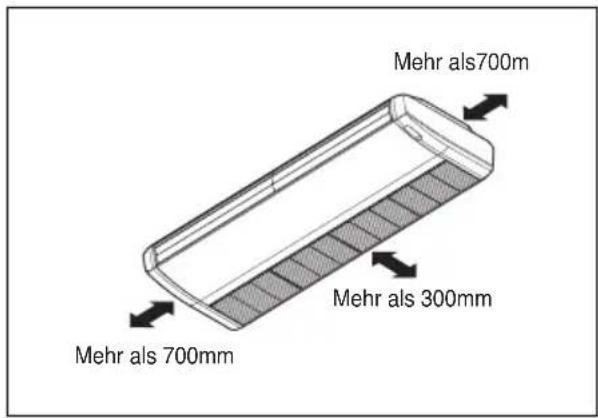

5. Der Abstand zwischen Wand und linker (rechter) Geräteseite muss mindestens 20 cm betragen. Das Gerät sollte in möglichst niedriger Höhe an der Wand befestigt werden und einen Mindestabstand zur Decke von 5 cm und zum Fußboden einhalten.
6. Einen Bolzensucher zum Auffinden von Bolzen verwenden, um unnötige Beschädigungen der Wand zu vermeiden.

Vorbereitungen auf die Montage

ÖFFNEN DER SEITENABDECKUNG

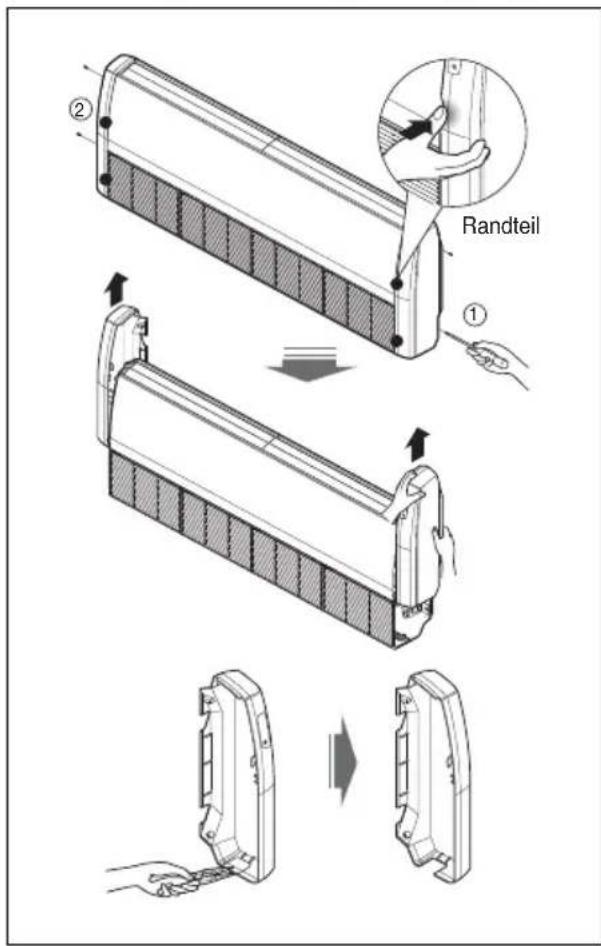

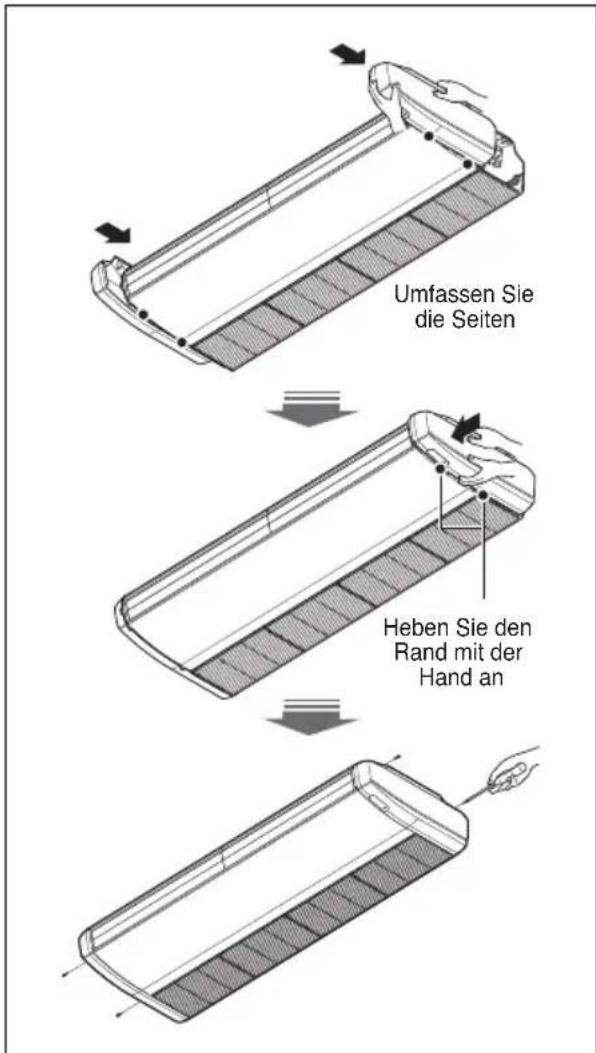

1. Lösen Sie die beiden Schrauben der Seitenabdeckung, wie in der Abbildung gezeigt.
2. Nehmen Sie die Seitenabdeckung von der Seitenblende ab, indem Sie leicht am Rand der Seitenabdeckung ziehen.
3. Klopfen Sie mit der Innenfläche der Hand auf die Rückseite der Seitenabdeckung (Innengitter).
4. Halten Sie die Seitenabdeckung beim Abklopfen mit der anderen Hand fest, um ein Herunterfallen zu vermeiden.
5. An der linken Geräteseite befindet sich eine Öffnung für den Abfluss. Diese Öffnung wird für das Abflussrohr, das Verbindungsrohr sowie die Verkabelung gemeinsam genutzt.
6. Entfernen Sie den Gummistöpsel auf der gewünschten Abflussseite.
7. Drücken Sie die Rohröffnung in der linken Seitenabdeckung mit Hilfe einer Zange heraus.
8. Drücken Sie die Öffnung auf der rechten Seitenabdeckung nur dann heraus, wenn der Wasserabfluss zur rechten Seite erfolgt.

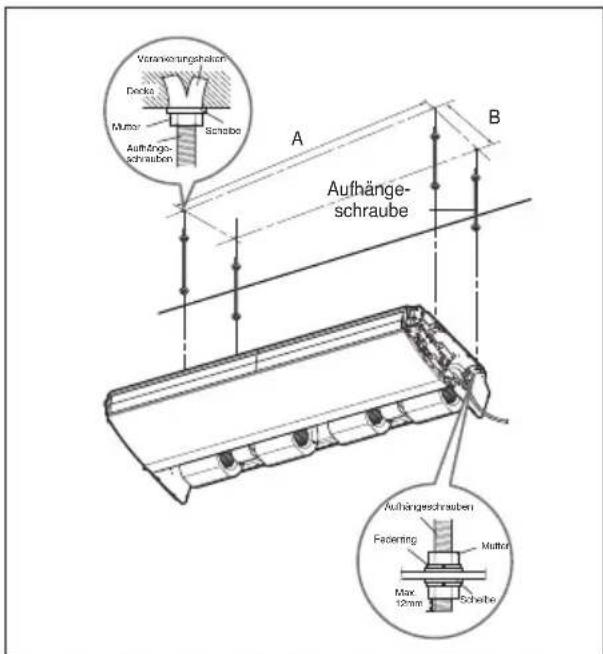

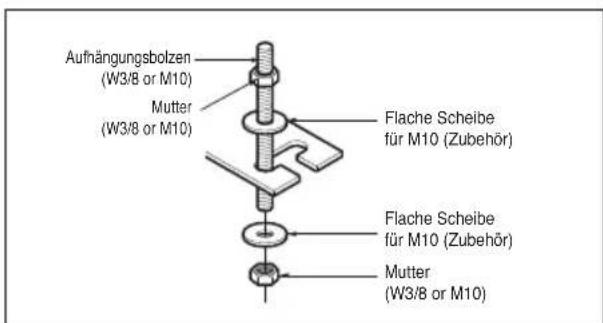

Befestigung der Montagemutter und Schraube (Deckenmontage)

• Halten Sie 4 Haltebolzen bereit. (Die Bolzenlängen sollen gleich sein.)
• Messen und markieren Sie die Position für die Aufhängeschrauben und das Rohrloch.
• Bohren Sie das Loch für die Verankerungsschraube in der Decke.
• Setzen Sie die Mutterschraube mit der Scheibe auf die Aufhängeschrauben, um die Aufhängeschrauben an der Decke zu befestigen.
• Montieren Sie die Aufhängeschrauben fest auf die Verankerungsschrauben.
• Befestigen Sie die Installationsplatten an den Aufhängeschrauben (auf einer Höhe halten), indem Sie Muttern, Scheiben und Springscheiben verwenden.
• Halten Sie das Höhenmaß von links nach rechts ein, indem Sie die Aufhängeschraubenrichtung einstellen.
• Bringen Sie die Haken an der Anlage zum oberen Schlitz der Installationsplatten. Dann wird sich die Anlage nach unten neigen, sodass die Unterseite gut abfließen kann.

Dim(mm) Leistung(Btu/h)	A	B
18/24k 855 320
36k 1255 320
48k 1655 320

VORSICHT

Alle Befestigungen ordentlich festziehen, damit das Gerät nicht herabfallen kann.

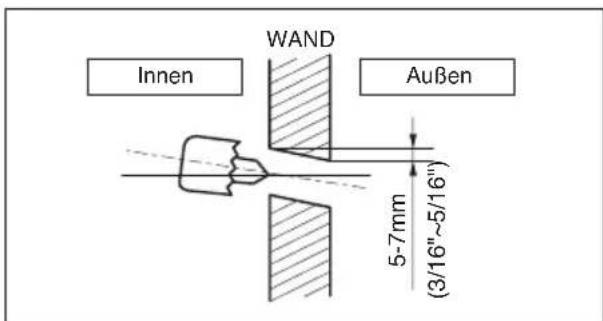

Loch in die Wand bohren

• Bohren Sie eine 70 mm-Öffnung für die Rohrleitungen mit einem Kernbohrer. Das Bohrloch sollte entweder auf der rechten oder linken Seite sein und leicht nach außen geneigt verlaufen.

Innengerätemontage

Hängen Sie das Innengerät an den Haltebolzen auf, wie im Folgenden beschrieben:

1. Heben Sie das Innengerät auf die gewünschte Höhe.
2. Setzen Sie die vier Haltebolzen nacheinander in die vier Aufhängungen an der Seite des Hauptgehäuses ein.
3. Senken Sie das Innengerät ab, bis die Aufhängungen auf den jeweiligen Unterlegscheiben aufliegen.
4. Richten Sie die Höhe des Gerätes durch Einstellen der Haltebolzen aus. Neigen Sie das Innengerät in die in der Abbildung gezeigte Richtung.

VORSICHT

: Informationen der Installation für Neigung

1. Die installierte Schräglage der Inneneinheit ist sehr bedeutend für die wandelbare Klimaanlage.
2. Die minimale Dichte der Isolation für das Verbindungsrohr muss 10 mm betragen.
3. Wenn die Installationsplatte in der Waagerechten befestigt wurde, wird das Gerät zur unteren Seite geneigt sein.

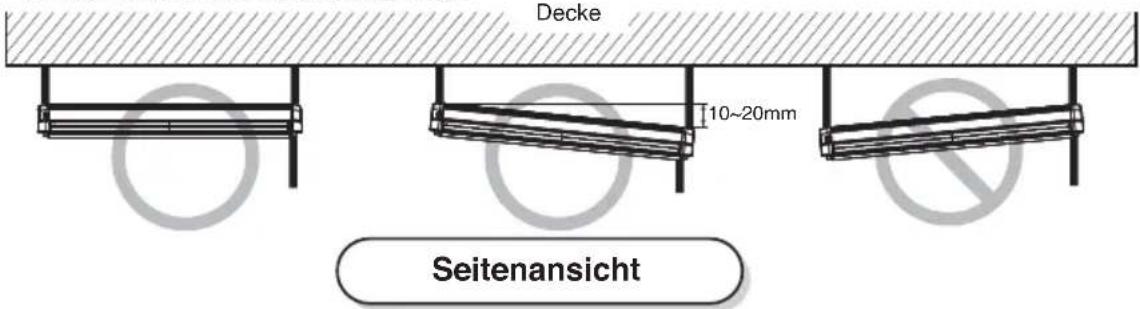

Vorderansicht

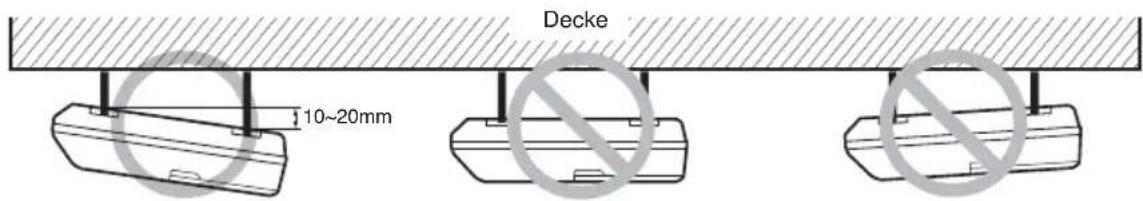

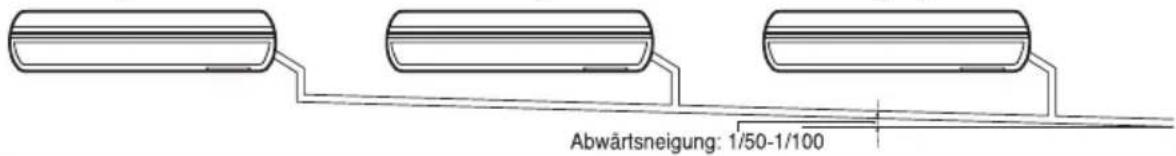

• Das Gerät muss sich in waagerechter oder schräger Lage befinden. Die Neigung sollte weniger oder gleich 1 bzw. zwischen 10 und 20 mm in Abflussrichtung betragen, wie in der Abbildung gezeigt.

• Das Gerät muss nach Installationsende zur unteren Seite geneigt sein.

Vorbereiten der Rohre

Hauptursache für Gaslecks sind undichte Leitungen. Daher die Lötarbeiten wie folgt ausführen:

1. Rohre und Kabel zuschneiden

• Den mitgelieferten Bausatz verwenden.
• Abstand zwischen Innen- und Außeneinheit messen.
• Rohre etwas länger als gemessen schneiden. Kabel ca. 1,5 m länger als gemessen schneiden.

2. Entgraten

• Jeglichen Grat vom Schnittstück entfernen.
• Das Rohr beim Entgraten nach unten halten, damit keine Späne ins Innere gelangen.

3. Löten

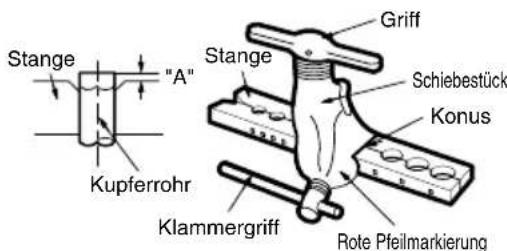

• Verwenden Sie für das Bördeln ein Werkzeug für R-410A, wie unten gezeigt.

Indoor unit [kW(Btu/h)]	Pipe " A"
	Gas(mm)	Liquid(mm)	Gas(mm)	Liquid(mm)
<5.6(19,100)	12.7	0.5~0.8	0.5
<16.0(54,600)	15.88	9.52	0.8~1.0	0.5~0.8
<22.4(76,400)	19.05	9.52	1.0~1.3	0.5~0.8

Das Kupferrohr in ein Rohr mit dem oben genannten Durchmesser pressen.

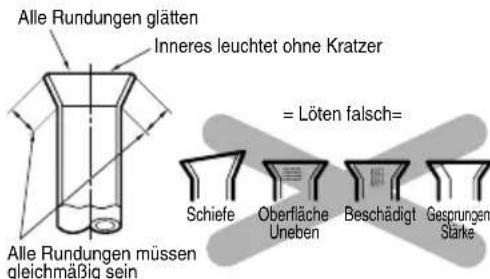

4. Testen

• Die Lötarbeit mit der nachfolgenden Abbildung vergleichen.
• Sollte die Lötstelle nicht entsprechend sein, den Vorgang wiederholen.

FORM DER BÖRDELUNGEN UND DREHMOMENT DER SCHRAUBENMUTTERN

Vorsichtshinweise zum Anschluss der Rohre

• Richten Sie sich für die Abmessungen der Bördelungen nach der folgenden Tabelle.
• Geben Sie vor dem Festziehen der Schraubenmuttern etwas Kälteöl auf die Innen- und Außenseite der Bördelungen und befestigen Sie die Muttern zunächst mit etwa drei bis vier Umdrehungen. (Verwenden Sie Esteröl oder synthetisches Öl.) Die zulässigen Drehmomente finden Sie in der folgenden Tabelle. (Bei übermäßigem Drehmoment können die Bördelungen brechen.)
• Führen Sie nach dem Anschluss sämtlicher Rohrleitungen eine Gasleckprüfung mit Hilfe von Stickstoff durch.

Rohrdurchmesser	Torque(kgf.m) A(mm) Form der Bördelung
Ø6.35 1.8~2.5	8.7~9.1
Ø9.52 3.4~4.2	12.8-13.2
Ø12.7 5.5~6.6	16.2-16.6
Ø15.88 6.3~8.2	19.3-19.7

ACHTUNG

Am Wartungsanschluss muss immer ein Füllschlauch angeschlossen werden. - Überprüfen Sie nach dem Befestigen der Schutzkappe, ob Kältemittel austritt. - Schraubenmuttern sollen stets mit Hilfe von zwei Schraubenschlüsseln gelöst werden. Beim Anschluss von Rohrleitungen die Schraubenmuttern immer mit Hilfe eines Schraubenschlüssels und eines Drehmomentschlüssels festziehen. Die Bördelung (Innen- und Außenflächen) vor dem Festziehen der Schraubenmuttern immer mit Kältemittelöl vom Typ R410A(PVE) einstreichen und die Muttern zunächst mit etwa drei bis vier Umdrehungen per Hand festziehen.

Absperrventil öffnen

1. Nehmen Sie die Schutzkappe ab und öffnen Sie mit einem Sechskantschlüssel das Ventil entgegen dem Uhrzeigersinn.
2. Drehen Sie das Ventil bis zum Anschlag auf.

Wenden Sie keine übermäßige Kraft auf das Absperrventil an. Da es sich bei dem Ventil um kein Rücksitzventil handelt, könnte das Ventilgehäuse brechen. Benutzen Sie zur Montage ausschließlich Spezialwerkzeuge.

1. Setzen Sie die Schutzkappe wieder fest auf.

Absperrventil schließen

1. Nehmen Sie die Schutzkappe ab und schließen Sie mit einem Sechskantschlüssel das Ventil im Uhrzeigersinn.
2. Verschließen Sie das Ventil fest, bis der Ventilschaft die Dichtung des Ventilgehäuses berührt.
3. Setzen Sie die Schutzkappe wieder fest auf.

Die zulässigen Drehmomente finden Sie in der folgenden Tabelle.

Drehmoment

Durchmesser Absperventil	Drehmoment in Nm (im Uhrzeigersinn schlieBen)
	Ventilschaft (Ventilgehäuse)		Schutzkappe (Ventilklappe)	Wartungsanschluss	Schraubenmutter	Am Gerät angeschlossene Gasleitung
Ø6.35	5.4-6.6	Sechskant-schlüssel 4 mm	13.5-16.5	11.5-13.9	14-17	-
Ø9.52					33-39
Ø12.7	8.1-9.9		18-22		50-60
Ø15.88	13.5-16.5	Sechskant-schlüssel 6mm	23-27		62-75
Ø22.2	27-33 36	Sechskant-schlüssel 10mm				22-28-
Ø25.4

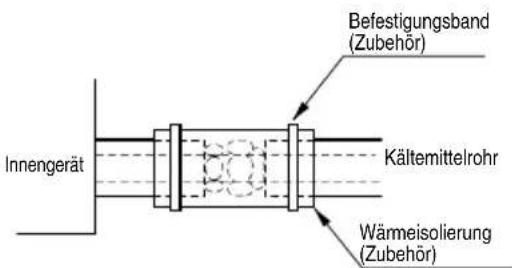

WÄRMEISOLIERUNG

1. Verwenden Sie für die Kältemittelrohre eine Wärmeisolierung mit entsprechend hoher Hitzebeständigkeit (über 120°C).
2. Vorsichtshinweise bei hoher Luftfeuchtigkeit:

Dieses Klimagerät wurde unter Einhaltung der "ISO Voraussetzungen bei Luftfeuchtigkeit" getestet. Dabei wurde kein Richtwert festgestellt. Falls das Gerät jedoch über einen längeren Zeitraum bei hoher Luftfeuchtigkeit betrieben wird (Taupunkttemperatur: über 23°C), können sich Wassertropfen bilden. In diesem Fall sollte die Wärmeisolierung wie folgt erweitert werden:

• Empfohlene Wärmeisolierung: EPDM (Ethylen-Propylen-Dien-Methylen) mit einer Hitzebeständigkeit von über 120°C. Die Isolierung soll in Umgebungen mit hoher Luftfeuchtigkeit eine Wandstärke von mind. 10 mm besitzen.

Überprüfung des Abflusses

So überprüfen Sie den Abfluss.

1. Ein Glas Wasser auf den Verdunster geben.
2. Das Wasser sollte ohne Leck durch den Abflussschlauch des Innengerätes fließen und aus dem Abfluss laufen.

Abfluss-Rohrleitungen

1. Der Ablassschlauch sollte sich nach unten neigen, um den Wasserablauf zu gewährleisten.
2. Die Abfluss-Rohrleitungen nicht wie folgt verlegen.

1. Beachten Sie zur Verbindung mehrerer Abflussrohre die folgenden Anleitungen.

Die Abfluss-Rohrleitungen müssen mit einer Abwärtsneigung installiert werden (1/50 bis 1/100): Zur Vermeidung eines Rückflusses dürfen die Leitungen nicht mit einer Aufwärtsneigung installiert werden.

Anschluss der Kabel zwischen Innen- und Außeneinheit

Schließen Sie die Kabel einzeln an die Klemmen der Hauptplatine, entsprechend des Anschlusses der Außeneinheit, an.

• Vergewissern Sie sich, dass die Farben der Kabel der Außeneinheit und die Klemmennummer dieselben sind wie jene der Inneneinheit.

VORSICHT: Vergewissern Sie sich, dass die Klemmenschrauben fest angezogen sind.

VORSICHT:

Bereiten Sie, nach der Überprüfung der obigen Bedingungen, die Verkabelung wie folgt vor:

1) Schließen Sie das Klimagerät immer an einen eigenen Stromkreis an. Beachten Sie für die Verkabelung das Elektroschema auf der Innenseite der Abdeckung des Steuergehäuses. 2) Montieren Sie eine Sicherung zwischen Hauptnetz und der Einheit. 3) Die Schrauben, die die Adern im Schaltkasten halten, können sich auf Grund der Vibrationen beim Transport gelöst haben. Überprüfen Sie den Anzug der Schrauben und vergewissern Sie sich, dass sie alle fest angezogen sind. (Wenn sie sich lockern, kann dies einen Kurzschluss verursachen) 4) Spezifikation der Stromquelle 5) Überprüfen, dass die Stromquelle ausreichend ist. 6) Sicherstellen, dass die Einsatzspannung mehr als 90% der Nennspannung entspricht, die auf dem Typenschild angegeben ist. 7) Sicherstellen, dass der Kabelquerschnitt den Anforderungen des Stromnetzes entspricht. (Achten Sie besonders auf den Zusammenhang zwischen Kabellänge und Kabelquerschnitt) 8) Vergessen Sie nie einen FI-Schutzschalter für nasse oder feuchte Orte zu installieren. 9) Folgende Fehler treten bei Unterspannung auf.

• Vibrationen eines Magnetschalters, Beschädigungen dessen Kontaktstelle, Ansprechen der Sicherung, Störung des normalen Betriebs eines Überspannungsschutzes.
• Der Kompressor erhält keine vernünftige Startleistung.

KUNDENÜBERGABE

Erklären Sie dem Kunden anhand der Bedienungsanleitung die Prozeduren für Betrieb und Wartung (Reinigen des Luftfilters, Temperaturregelung, usw.).

MONTAGE DER KABEL-FERNBEDIENUNG

• Da sich der Sensor für die Raumtemperatur in der Fernbedienung befindet, sollte diese an einem Ort ohne direkte Sonneneinstrahlung, hohe Luftfeuchtigkeit und ohne Kaltluftzufuhr montiert werden, um die richtige Raumtemperatur einstellen zu können. Die Fernbedienung sollte ca. 1,5 m über dem Boden und an einem Ort mit guter Luftzirkulation und einer mittleren Raumtemperatur montiert werden.

Die Fernbedienung sollte nicht an Orten mit folgenden Eigenschaften montiert werden:

• Orte mit Durchzug oder toten Winkeln hinter Türen und in den Ecken.
• Orte mit Warm- oder Kaltluftrohren.
• Orte mit direkter Sonneneinstrahlung oder wärmeerzeugenden Geräten.
• Orte mit Unterputz-Rohrleitungen und Kaminen.
• Nicht kontrollierbare Orte, wie z. B. an Wänden im Außenbereich.
• Diese Fernbedienung besitzt eine LED-Anzeige mit sieben Segmenten. Zur korrekten Darstellung der LEDs auf der Fernbedienung soll diese ordnungsgemäß montiert werden (siehe Abb. 1).

Die normale Höhe beträgt 1,2 bis 1,5 m über dem Boden.

Abb. 1: Typische Montageorte für die Fernbedienung

Seitenverkleidung

1. Setzen Sie die Seitenabdeckungen auf die Seiten des Hauptgehäuses, wie in der Abbildung gezeigt.
2. Heben Sie die Seitenabdeckung an den Rändern etwas an, um die Abdeckung fest auf die Blende zu setzen.
3. Drücken Sie die Seitenabdeckung an der Vorderseite (Lufteinlass) in Richtung Innengitterseite, um die Seitenabdeckung am Hauptgehäuse zu befestigen.
4. Ziehen Sie die Schrauben der Seitenabdeckung fest, wie in der Abbildung gezeigt.

Installation der Kabel-Fernbedienung

1. Die Montagehalterung der Fernbedienung muss mit den enthaltenen Schrauben an der gewünschten Position befestigt werden.

Die Montagehalterung darf nicht gebogen werden, ansonsten kann die Fernbedienung nicht richtig eingesetzt werden. Die Fernbedienung muss an der Montagehalterung befestigt werden, falls vorhanden.

1. Die Kabel der Kabel-Fernbedienung können in drei Richtungen verlegt werden.
2. Richtung: Oberfläche der Wand, oben, rechts
3. Beim Verlegen der Kabel der Fernbedienung offen und rechts muss zunächst die Kabelführung abgenommen werden.

Führungskerbe mit langem Stift entfernen.

① Unterputzmontage ② Kabelführung besteht ③ Kabelführung rechts

<Öffnungen der Kabelführung>

Bitte die obere Seite der Fernbedienung wie in der Abbildung gezeigt in die Montagehalterung an der Wand einsetzen und dann den unteren Teil der Fernbedienung andrücken.

• Die Fernbedienung muss ohne Zwischenräume oben, unten, rechts und links an der Montagehalterung befestigt werden.

Um die Fernbedienung von der Montagehalterung abzunehmen, führen Sie einen Schraubenzieher in die untere Öffnung ein und drehen Sie ihn im Uhrzeigersinn, wie in der Abbildung gezeigt.

• An der Unterseite befinden sich zwei Öffnungen. Lösen Sie die Fernbedienung an einer Öffnung zurzeit.
• Die inneren Bauteile dürfen beim Abnehmen der Fernbedienung nicht beschädigt werden.

Bitte schließen Sie das Anschlusskabel am Innengerät und an der Fernbedienung an.

1. Bei einem Abstand zwischen Kabel-Fernbedienung und Innengerät von mehr als 10 m sollte ein Verlängerungskabel verwendet werden.

VORSICHT

Die Kabel-Fernbedienung darf nicht in die Wand eingelassen werden. (Ansonsten besteht die Gefahr von Schäden am Temperatursensor.) Das Anschlusskabel sollte eine maximale Länge von 50 m besitzen. (Ansonsten können Verbindungsfehler auftreten.)

• Überprüfen Sie bei Einsatz eines Verlängerungskabels die korrekten Anschlussrichtungen der Kabel an der Fernbedienung sowie am Gerät.
• Falls die Anschlüsse des Verlängerungskabels vertauscht werden, können die Anschlüsse nicht vorgenommen werden.
• Technische Daten des Verlängerungskabels: 2547 1007 22 # 2 Kern 3 Abschirmung 5 oder höher.

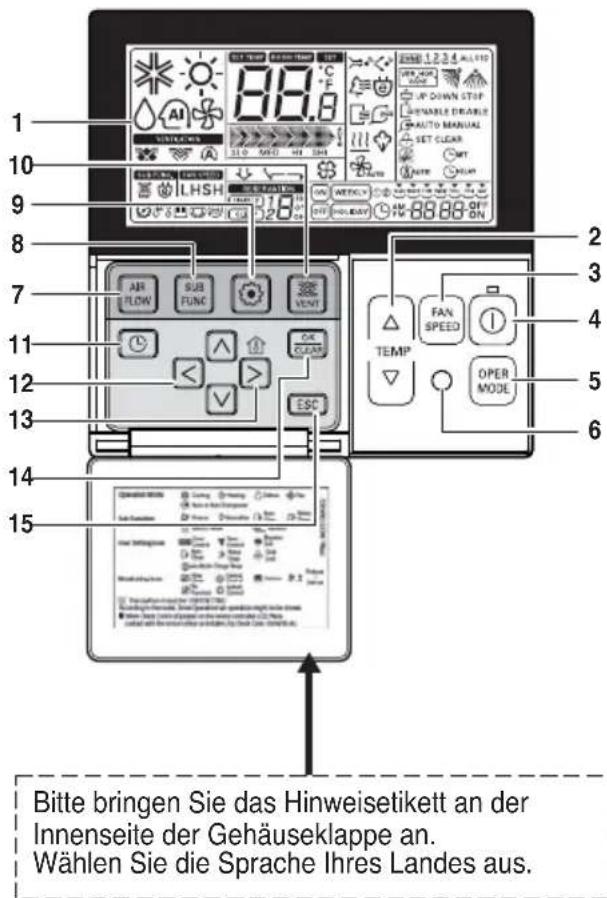

Bedienelemente und Funktionen der Kabel-Fernbedienung (Zubehör)

1. Betriebsanzeige
2. Taste für Temperatureinstellung
3. Taste für Lüftergeschwindigkeit

Die Lüftergeschwindigkeit ist in drei Stufen einstellbar.

1. Netzschalter
2. Betriebswahltaste
3. Empfangssensor für kabellose Fernbedienung
4. Mit bestimmten Geräten können keine Funksignale empfangen werden.
5. Luftstrom-Taste
6. Taste für Zusatzfunktionen
7. Funktionswahltaste
8. Belüftungstaste

Nicht eingeschaltet

1. Programmierung
2. Tasten Auf, Ab, Links, Rechts
3. Drucken Sie zur Anzeige der Raumtemperatur die Taste ( ).
4. Taste für Raumtemperatur

Anzeige der mit der Fernbedienung gemessenen Raumtemperatur.

Die Raumtemperatur kann mit dieser Taste nicht geändert werden.

• Für Modelle mit Frischluftzufuhr wird nur die Temperatur im Umgebungsbereich der Fernbedienung angezeigt.
• Taste Einstellung/Abbrechen
• Beenden-Taste
• Bestimmte angezeigte Funktionen sind je nach Produktmodell u. U. nicht möglich.
• Falls die Kabel-Fernbedienung nicht angeschlossen wurde, wird für die Raumtemperatur ein nicht relevanter Wert angezeigt.

Model:PQRCVSLO (Schwarz) PQRCVSLOQW (Weiß)

DIP-Schalterstellungen auf der Hauptplatine des Innengerätes

	Funktion Beschreibung Einstellung Aus		Einstellung Ein	Standardinstellung
SW1:	Verbindungs-	N/A (Standardeinstellung)	-	Aus
SW2:	Kreislauf	N/A (Standardeinstellung)	-	Aus
SW3:	Gruppensteuerung	Ausbwal Master oder Slave	Master	Slave
SW4:	Potentiaelfreier Kontakt	Ausbwal Potentiaelfreier Kontakt	Ausbwal Kabel-/Kabellose Fernbedienung im manuellen oder Automatikbetrieb	Auto
SW5:	Montage	Fortlaufender Lüfterbetrieb	Fortlaufender Betrieb deaktivieren	-
SW6:	Erhitzerverbindung	N/A	-	-
SW7:	Lüfterverbindung	Ausbwal Lüfterverbindung	Verbindung deaktivieren	Aktiviert
	Flügelstellung (Konsole)	Ausbwal Seitenflügel auf/ab	Seitenflügel auf/ab	Seitenflügel nur auf
	Ausbwal der Region	Ausbwal für Tropenklima	Allgemeines Modell	Modelle für Tropenklima
SW8:	Weitere	Spare	-	Aus

VORSICHT

Bei Multi V-Geräten müssen sich DIP-Schalter 1, 2, 6 und 8 in der Stellung AUS befinden.

Einstellung der Gruppensteuerung

1. Gruppensteuerung 1

■ Verkabelter Fernregler 1 + Innengeräte

DIP-Schalter auf Leiterplatine (Innengeräte Kassetten- und Rohrführungsmodelle)

① Master-Einstellung Slave-Einstellung - No. 3 Off - No. 3 On

②

1. Es können bis zu 16 Innengeräte (max.) über eine Kabel-Fernbedienung bedient werden. Es darf nur ein Innengerät auf Master eingestellt werden. Die übrigen Geräte müssen sich in der Einstellung Slave befinden.
2. Es können sämtliche Innengerätetypen angeschlossen werden.
3. Es können mehrere kabellose Fernbedienungen gleichzeitig eingesetzt werden.
4. Potentialfreier Kontakt und Zentralsteuerung können gleichzeitig angeschlossen werden.
5. Das Master-Innengerät erkennt nur potentialfreie Kontakte und Zentralsteuerungen.
6. Seit Februar 2009 können bei gleichzeitigem Einsatz einer Zentralsteuerung und Gruppensteuerung zwei Standard-Innengeräte montiert werden.
7. Bei Einsatz einer Zentralsteuerung können die Innengeräte nach der alleinigen Vergabe der Adresse des Master-Innengerätes gesteuert werden.
8. Slave-Innengeräte werden wie ein Master-Innengerät bedient.
9. Slave-Innengeräte können von der Zentralsteuerung nicht einzeln bedient werden.
10. Bei gleichzeitigem Anschluss eines potentialfreien Kontaktes und einer Zentralsteuerung können bestimmte Fernbedienungen nicht genutzt werden.

Bitte wenden Sie sich bei weiteren Fragen an uns.

1. Bei einer Störung eines Innengerätes wird der entsprechende Fehler auf der Kabel-Fernbedienung angezeigt.

Die übrigen Innengeräte können bei einer Störung des Innengerätes weiter angesteuert werden.

1. Während der Gruppensteuerung können folgende Funktionen genutzt werden.
2. Auswahl der Betriebseinstellungen (Betrieb/Stop/Modus/Temperatureinstellung)
3. Steuerung der Strömungsrate (Stark/Mittel/Gering)
4. Bestimmte Funktionen sind u. U. nicht verfügbar.
5. Die Master-/Slave-Einstellungen der Innengeräte können über die DIP-Schalter auf der Leiterplatine vorgenommen werden.

Seit Februar 2009 können ebenfalls Innengeräte angeschlossen werden.

Wenden Sie sich in anderen Fällen an LGE.

• Bei fehlender Einstellung für Master und Slave können Fehlfunktionen auftreten.

2. Gruppensteuerung 2

■ Kabel-Fernbedienungen + Standard-Innengeräte

• Es können bis zu N Innengeräte über M Kabel-Fernbedienungen bedient werden. (M+N≤17 Geräte)

Es darf nur ein Innengerät auf Master eingestellt werden. Die übrigen Geräte müssen sich in der Einstellung Slave befinden.

Es darf nur eine Kabel-Fernbedienung auf Master eingestellt werden. Die übrigen Geräte müssen sich in der Einstellung Slave befinden.

Alle übrigen Einstellungen gleichen denen der Gruppensteuerung 1.

3. Gruppensteuerung 3

■ Gemeinsame Montage von Innengeräten und einem Gerät mit Frischluftzufuhr

• Bei gemeinsamer Montage eines Standard-Innengerätes und eines Gerätes mit Frischluftzufuhr müssen das Gerät mit Frischluftzufuhr und die Standardgeräte separat angeschlossen werden. (Die eingestellten Temperaturen sind unterschiedlich.)
• Alle übrigen Einstellungen gleichen denen der Gruppensteuerung 1.

* FAU-Gerät: Gerät mit Frischluftzufuhr Standard: Standard-Innengerät

4.2 Fernbedienung

2 Kabel-Fernbedienungen + 1 Innengerät

1. Es können bis zu zwei Kabel-Fernbedienungen an ein Innengerät angeschlossen werden.
2. An andere Fernbedienungen können sämtliche Innengerätetypen angeschlossen werden.
3. Es können mehrere kabellose Fernbedienungen gleichzeitig eingesetzt werden.
4. Potentialfreier Kontakt und Zentralsteuerung können gleichzeitig angeschlossen werden.
5. Bei einer Störung eines Innengerätes wird der entsprechende Fehler auf der Kabel-Fernbedienung angezeigt.
6. Sämtliche Innengerätefunktionen können uneingeschränkt genutzt werden. Es können maximal zwei Kabel-Fernbedienungen an ein Innengerät angeschlossen werden.

5. Zubehörteile für Einstellung der Gruppensteuerung

Zur Gruppensteuerung sind folgende Zubehörteile erforderlich.
